Marc压力容器应力线性化的应用方法

2023年7月11日 浏览：1032
Marc压力容器应力线性化的应用方法的图1

概述

在Marc 2022.4中：
Stress Linearization（应力线性化）新插件添加到标准用户插件集合中。这个新插件是用户插件菜单的子菜单结果的一部分，位置如下图所示：
Marc压力容器应力线性化的应用方法的图2

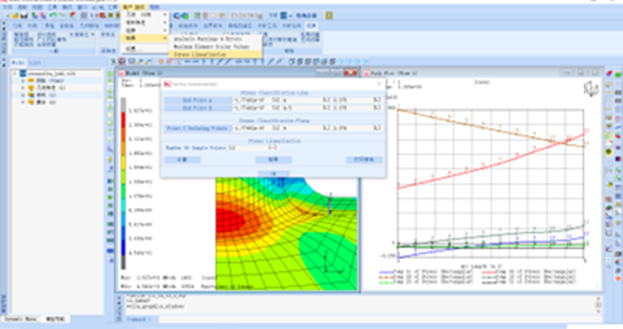

图1 应力线性化插件位置
应力线性化是压力容器分析中常用的一种技术。它通过等效薄膜应力和弯曲应力近似于贯穿厚度的应力场（沿着应力分类线（SCL）），另外，当应力作用在厚度方向的横截面上（称为应力分类面（SCP））。仿真应力数据根据美国机械工程学会（ASME）的指南进行应力评估。
为了使用应力线性化插件，必须在结果文件中提供应力张量。用户必须定义SCL的两个端点，对于三维模型，还必须定义一个点来定义SCP，以及SCL上的采样点数量。基于该输入，在由SCL和SCP定义的局部坐标系中的采样点中计算应力分量。通过路径曲线，应力分量被传递到Python脚本中，以计算等效的膜应力和弯曲应力分量，并生成数据及报告。
应力线性化插件使用如下图2所示的模型进行说明。该模型采用线性六面体单元，对容器截面的四分之一进行建模，材料为线性弹性，边界条件包括对称条件和压力载荷，分析是小应变分析。
Marc压力容器应力线性化的应用方法的图3
图2 压力容器1/4模型

应力线性化操作方法

运行分析后，打开结果文件，选择应力线性化插件。如图3所示，相应的菜单由三个部分组成：
a) 应力分类线。这里必须定义SCL的端点（端点A和端点B）的坐标。这可以通过键入坐标或单击图形区域上的节点、点或实体顶点来完成。
b) 应力分类平面。对于三维模型，还需要一个点，称为点C定义V轴，来定义SCP。对于平面和轴对称模型，假设该平面由SCL和全局Z轴定义。
c) 应力线性化：此处必须输入采样点数量，并且可以通过计算按钮开始计算等效膜应力和弯曲应力。可以使用“结果”按钮在Mentat菜单中查看最终结果，也可以使用“打开报告”按钮在默认编辑器中打开文本文件（扩展名.rpt）。
Marc压力容器应力线性化的应用方法的图4

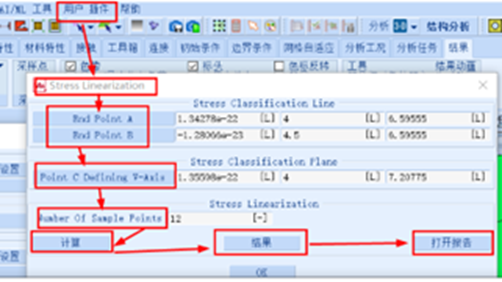

图3 应力线性化插件定义界面
Marc压力容器应力线性化的应用方法的图5

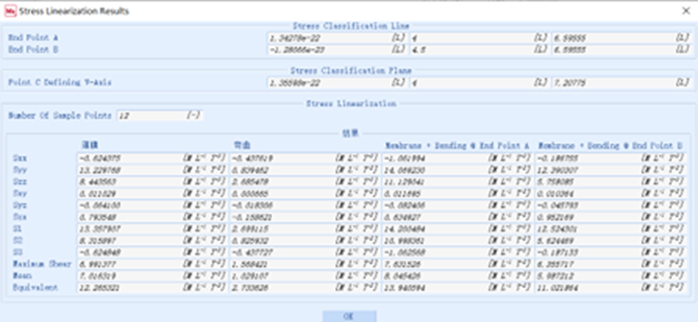

图4 计算12个采样点分应力结果
Marc压力容器应力线性化的应用方法的图6

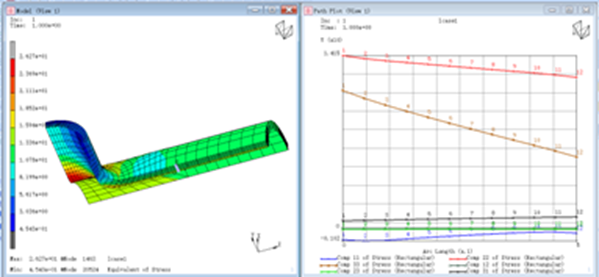

图5  应力线性化的薄膜应力、弯曲应力及合成应力
Marc压力容器应力线性化的应用方法的图7

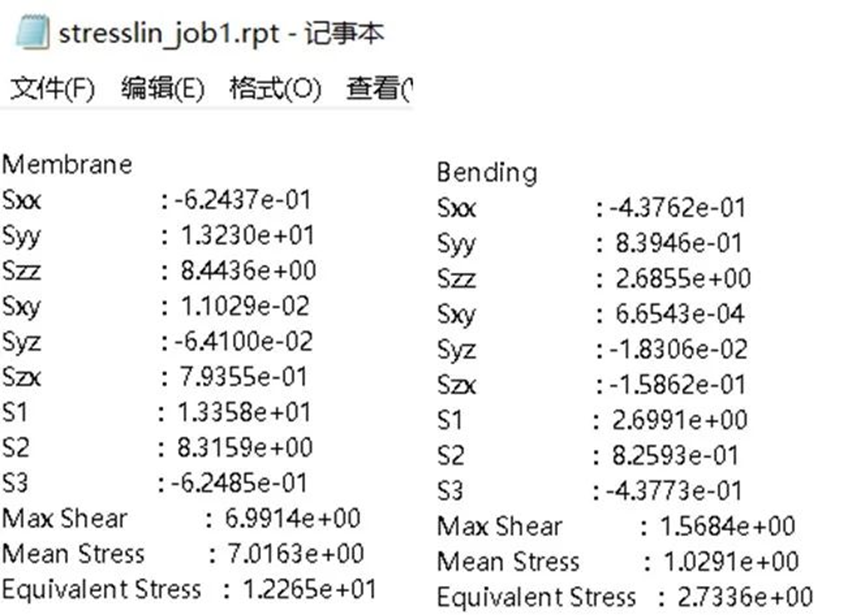

图6 输出的数据报告

参照

敬请参照 “Marc2022.4帮助文件/新功能/What's New in Marc 2022.4/Stress Linearization User Plugin案例说明，
案例模型参照安装帮助文件路径：
…\Marc Documentation\2022.4.0\examples\ug\wn20224\stresslin.mud案例
