FRED | 照明系统颜色优化案例

在产品设计中，照明系统输出颜色的精准控制至关重要。FRED作为一款专业光学工程软件，内置了强大的优化器，可对照明系统的光谱功率数据进行评估与优化，使其精确匹配所需的CIE色度坐标。

本案例以RGB LED键盘照明系统为例，使用FRED软件演示从光谱数据构建、色彩图分析到优化器驱动的完整工作流程。

光谱数据构建

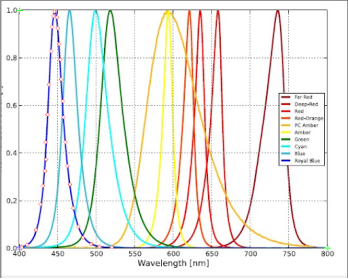

为准确还原LED光源特性，首先需创建红、绿、蓝三种颜色的光谱数据。FRED的数据化工具支持直接从图像文件中提取光谱曲线，用户插入光谱图后，沿目标曲线选取数据点即可完成数据化转换，将光谱数据导入软件的光谱文件夹中待用。

色彩图分析

在键盘照明系统中，LED光源投射至按键表面，经散射后照亮字母区域。完成光线追迹后，FRED的色彩图分析功能计算分析表面各像素的XYZ色度坐标（CIE 1931），将其转换为RGB值并在图表查看器中呈现。

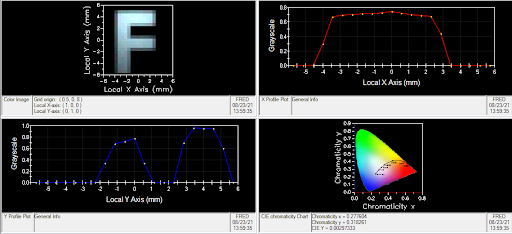

色彩图包含四个窗格：RGB空间映射、两个横截面轮廓及CIE色度图。当三个LED功率相等时，按键呈现白色。

优化器配置与运行

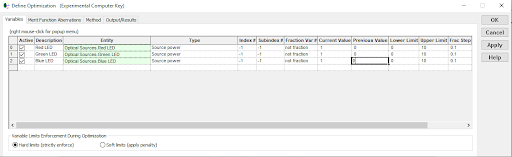

为获得目标颜色输出，FRED优化器调整三个LED的相对功率。将红、绿、蓝LED设为实体并分配“光源功率”类型，设定功率上下限。

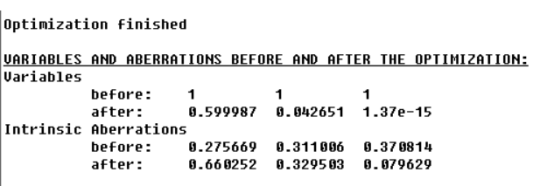

评价像差函数定义评估量（如中心X/Y颜色）、权重因子与目标值，优化器通过迭代计算使色度坐标逐步逼近目标值。优化完成后，系统输出优化前后的功率值与像差结果。

优化结果验证

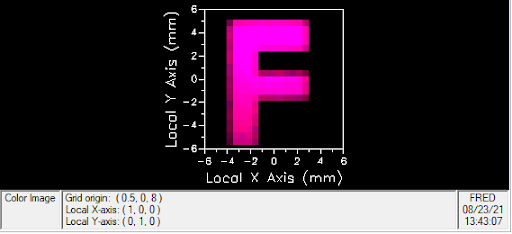

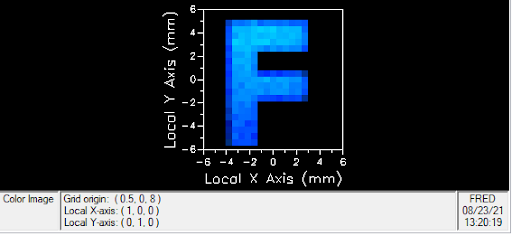

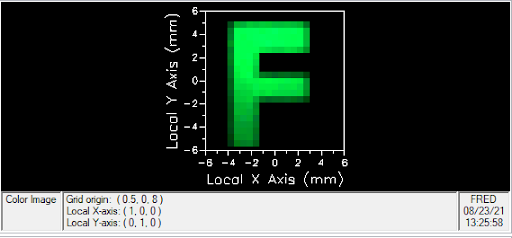

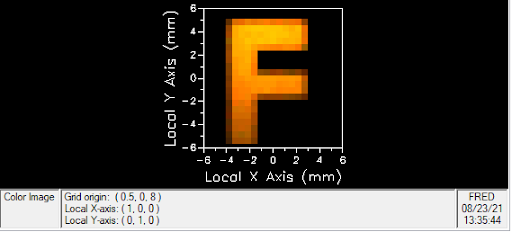

优化后色彩图显示，目标色度坐标对应的字母清晰呈现为指定颜色。FRED可针对不同CIE色度值分别运行优化，调整RGB三通道功率配比，生成覆盖可见光谱的各类颜色。

FRED软件将光谱数据构建、色彩图分析与优化器驱动相结合，为照明系统的颜色控制提供了完整的数值仿真工具链。
