震撼：35张动图，充分理解机房空调风冷系统和水冷系统！

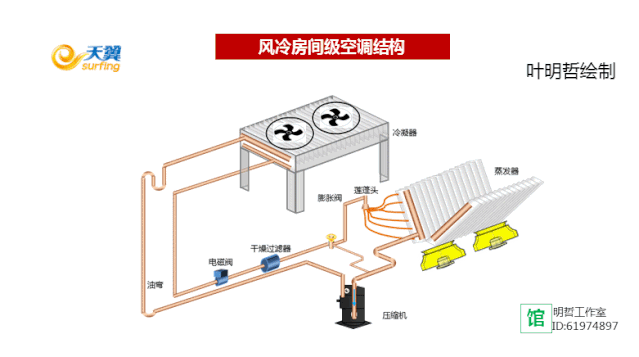

这是最传统的冷却方法，空调由内机和外机通过氟管路连接而成，内机由压缩机、膨胀阀和蒸发器等组成，可以实现制冷和气流输送等功能，外机则用来散热，如图1。常规采用定速涡旋压缩机制冷，少量采用数码涡旋或者变频涡旋压缩机；风冷室外机安装在室外或楼顶，内外机距离有限制：常规不高于室内机20米，不低于室内机5米，室内外管路长度推荐小于60米，超出需要延长组件和措施。

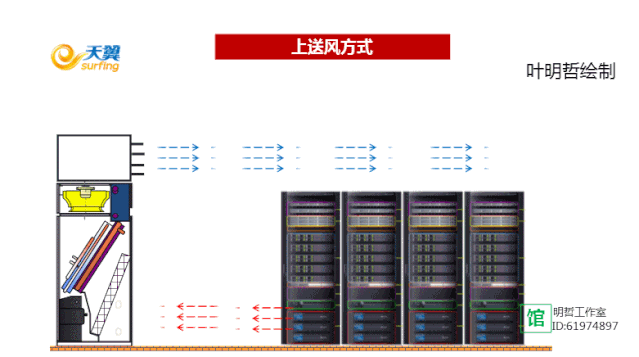

1.2 送风方式：常规分为上送风方式（图2），风管送风方式（图3）和地板下送风（图4）：

图2

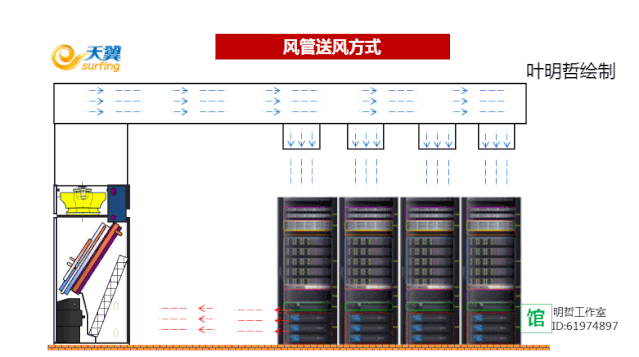

图3

图4

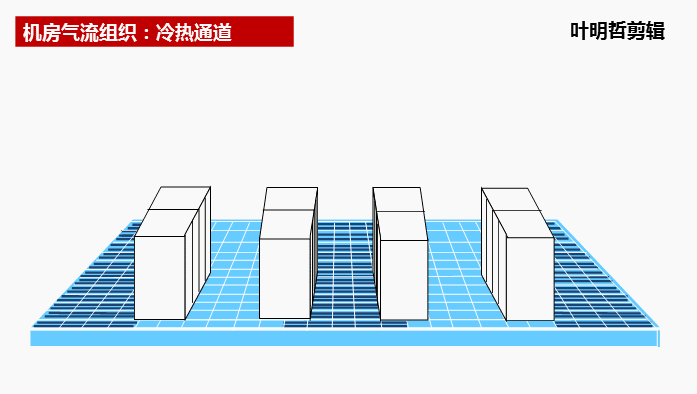

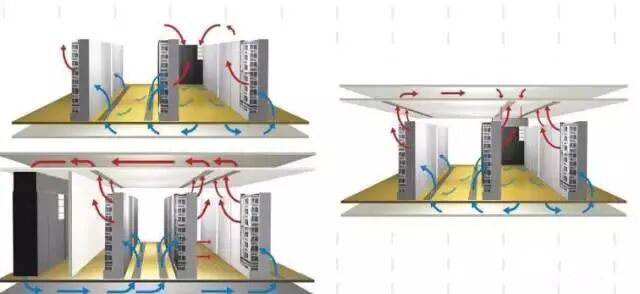

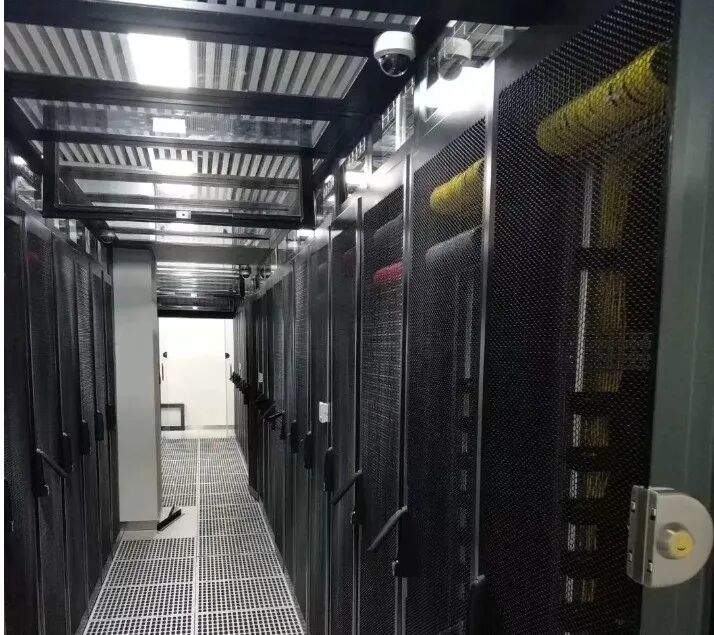

1.3 典型布置：为了优化气流和进一步提升冷却，采用下送约束是比较通风并进行冷池用的一种方式，如图5。

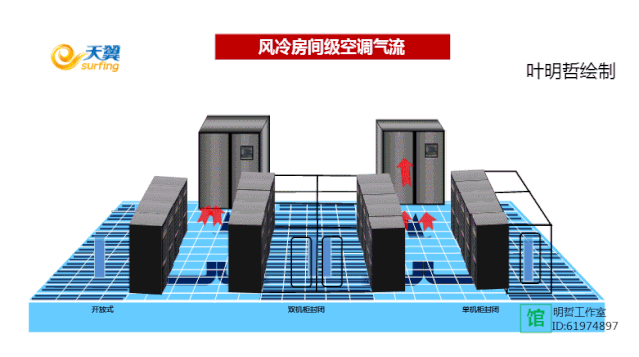

图5  房间级空调典型气流

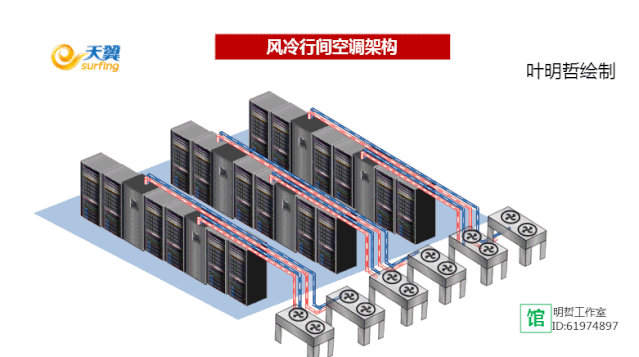

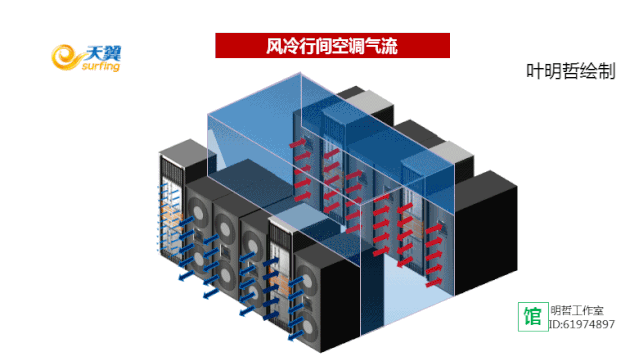

1.4 适合场景：风冷空调相互间独立，无单点故障，特别适合中小型数据中心，当输送气流距离较短时，可以单侧布置，当输送距离较远时，采用双侧布置，如图6。

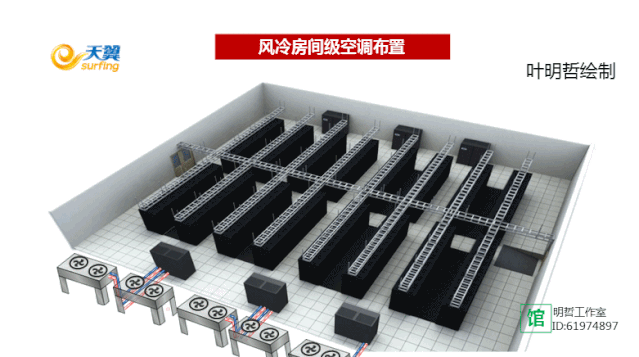

图6 数据中心风冷空调布置

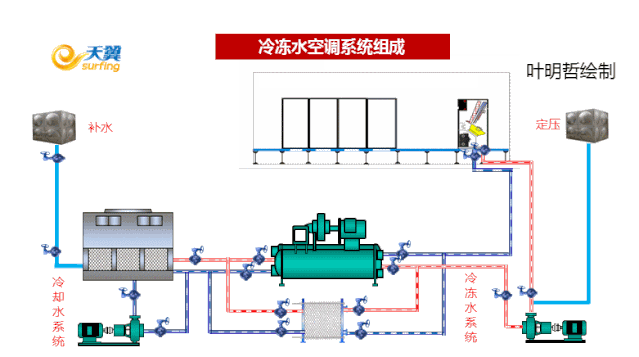

2.2板换：为了进一步提升能效，降低能耗，也会选配板换系统，图13，当环境温度较低时，开启板换自然换热。

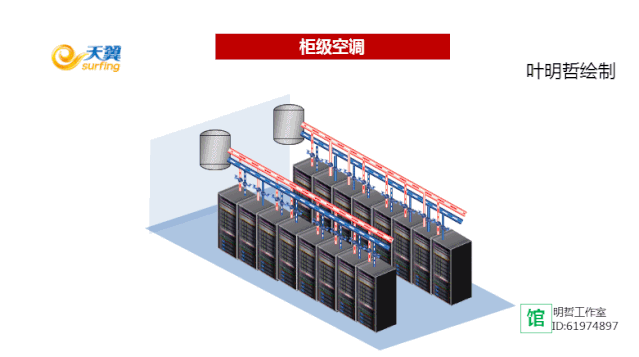

部分数据中心也会采用顶置空调，采用热通道封闭方法，进一步缩短气流循环距离，安装顶置空调的放置方式，可以分为卧式（图16）和立式（图17）。

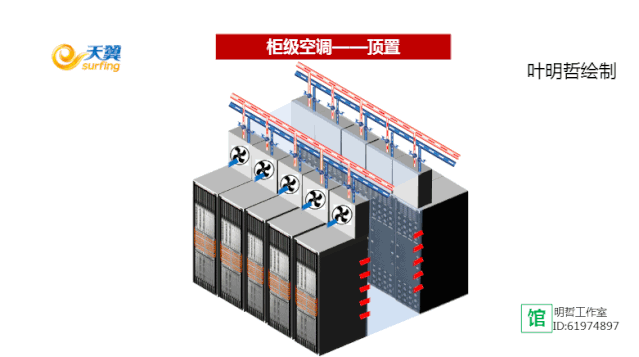

图16   顶置空调

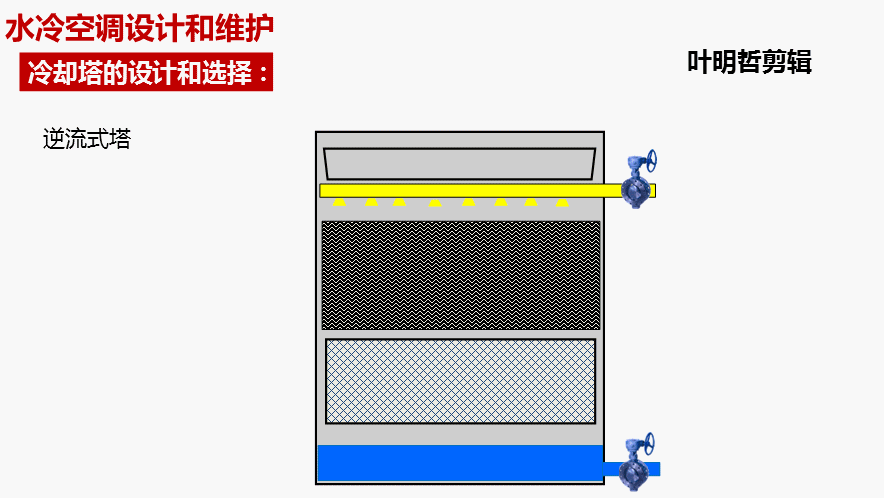

2.4 冷却塔：冷却塔有开塔、闭塔，有横流和逆流之分，数据中心冷却塔一般选用钢塔，图18 为横流开式钢塔。

图18 冷却塔

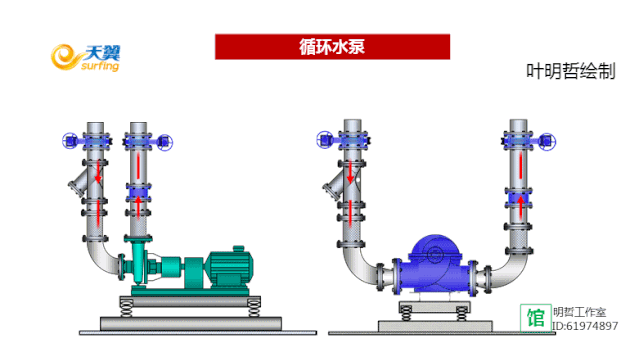

2.5 循环水泵：水泵是一种把机械能转换为液体能量、让水在水系统中循环起来的装置，冷冻水和冷却水的循环都是通过水泵来进行的，常见循环水泵有端吸泵和双吸泵，如图19。

图19 循环水泵

2.7系统特点：

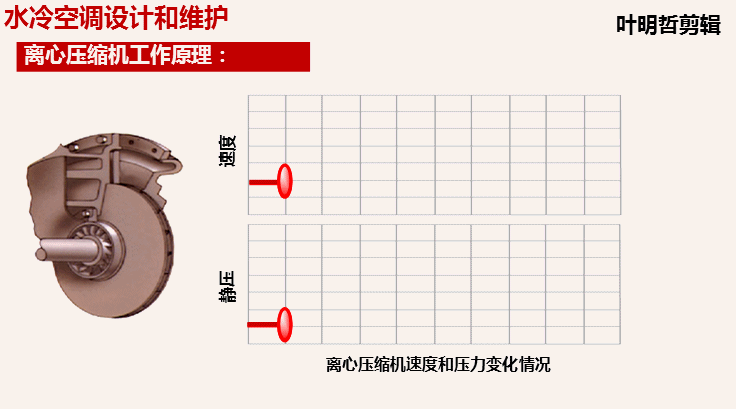

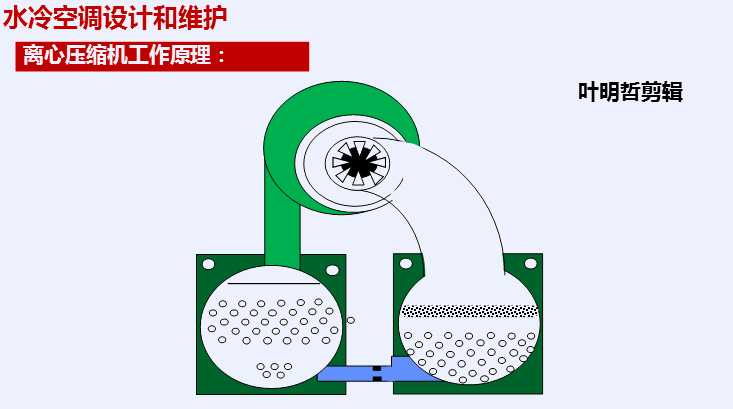

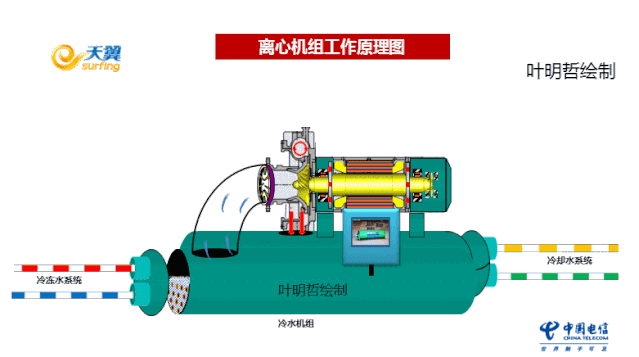

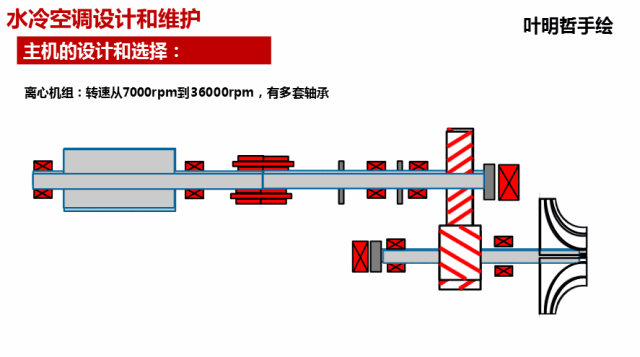

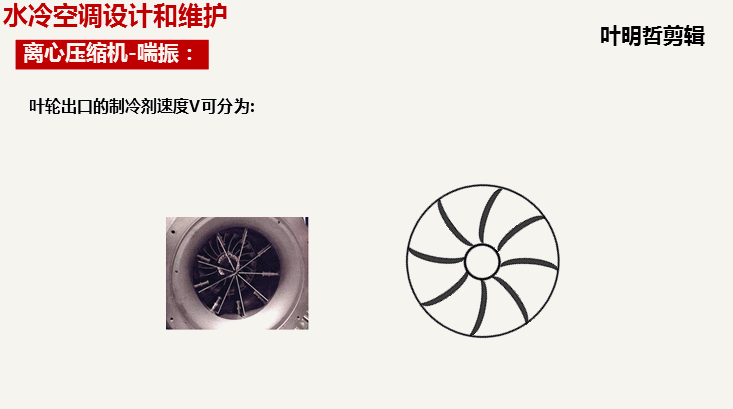

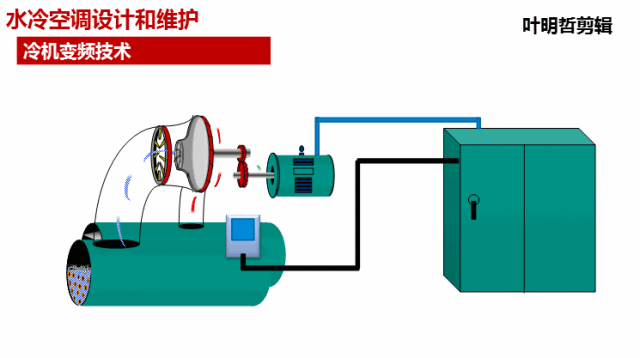

优点：采用冷却塔散热，占地面积小且散热效果好；离心压缩能效高；冬季情况下使用板换可以实现免费供冷。

缺点：系统构成复杂，投资大，有冷却和冷冻两个水系统，建设实施和运行维护复杂；水系统可靠性低，存在水浸机房可能；存在单点故障，需采用设备备份、环网或者双系统来解决可靠性问题。

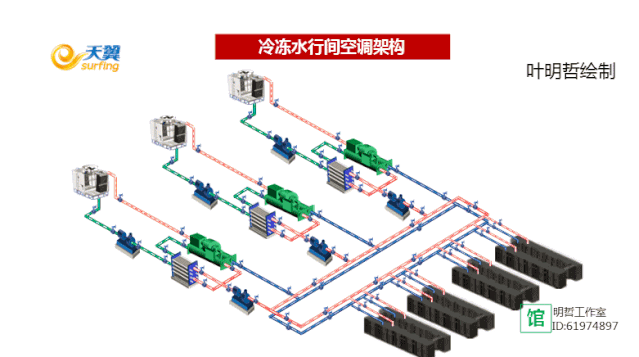

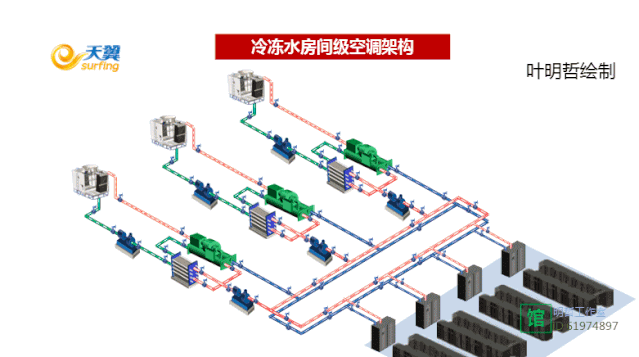

常见布置：冷机能效高，终期负荷配备板换自然冷却可以取得较好的能效，是目前大型数据机房中心普遍采用的方案。
