大家好，我是薛哥。有线电视系统我们有时候会遇到，但是大部分都是广电自己做了，但是我们还是需要了解一下，说不定以后就用的到！
终将渡过成长的海
01
正文
分支分配器是一种高频宽带信号功率分配的无源器件。它的带宽目前已达到5-1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线电视领域。器件分为室内型和野外型两种结构，以适应不同环境的需要。野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。
分支分配器的定义及作用
分支器：从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。主路的输出/输入口分别用OUT和IN表示，支路的分支口用BR/TAP表示。
作用：以较小的插入损耗从传输干线或分配线上分出部分信号，经衰减后送至各用户。
分配器：输入信号等分到输出口的功率电平分配器件称为分配器。输出/输入口分别用OUT和IN表示。
作用：
1.分配作用：将输入信号的功率平均地分成几路。
2.隔离作用：一个输出端的信号对另一个输出端无影响。
3.匹配作用：输出端、输入端的阻抗均是75欧姆。
分支分配器的工作原理
分配器的工作原理
二分配器和三分配器是最基本的分配器，其余的都是由其组成的。
一、二分配器工作原理
匹配电路：保证阻抗匹配。
分配电路：将输入信号均等地分配给两个输入端，并让二者隔离二、三分配器的原理与二分配器相同。
分支分配器的技术指标
分配器的技术指标
1、分配损失（耗）：输出端对输入端的电平之差。
2、隔离度：在一个输出端加上信号，在另一个输出测量这个信号，其信号电平的差值，称为相互隔离。
3、阻抗：输入、输出阻抗一般为75Ω
4、电压驻波比：反射信号功率分贝，对输入信号功率分贝之差
分支器的技术指标
1、插入损耗：主路输出电平与输入电平之间的电平差。
2、分支损耗：分支输出电平与输入电平之间的电平差。
3、反向隔离：在此分支输出端加上信号，在主路输出测量这个信号，其信号电平的差值，称为反向隔离。
4、相互隔离：多分支输出的分支器，在一个分支输出端加上信号，在另一个分支输出测量这个信号，其信号电平的差值，称为相互隔离。
分支分配器的命名规律
分支/分配器的命名通常由生产产家而定，但也有一定规律所可循。它们一般是由分支口数量和衰减量来决定名称的主要部分。

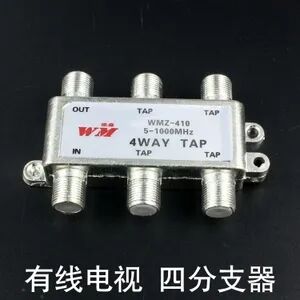

如：一分支器，支路衰减8dB的，就称为108；支路衰减14dB的二分支器，即可称为214......,四分配器，输出衰减8dB，称为408。
