这就是压焓图，你懂了吗？

本文带您全方位了解压焓图。

一、纯物质的特性

纯物质的特性可以绘制成图表：

1、压力 – 温度图（P - T图）

2、温度 – 熵图（T - S 图）

3、温度 – 焓图（T - h 图）

4、压力 – 焓图（P - h 图）

注意：压力 – 焓图经常用于制冷和空调系统。



现在举例如下：

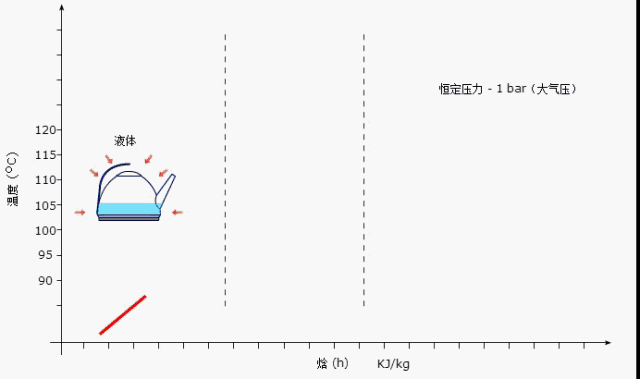

1、温度 – 焓图（T-h 图）

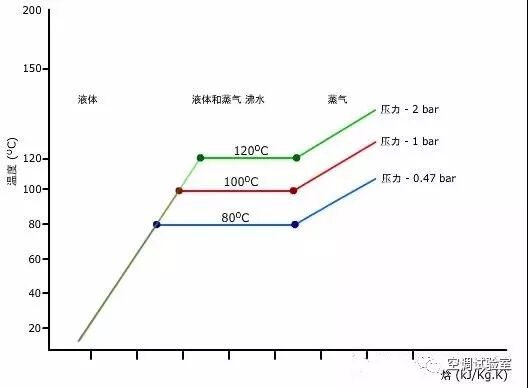

水的温度 – 焓图（不同压力）

2、压力 – 温度图（CO2 相态图）

CO2 的压力 – 温度图

3、压力 – 焓图（P-h 图）

4、压力 – 焓图（P-h 图）

1、压力-焓图是纯物质的特性图。

2、 图中包含物质的一些更为重要的特性，例如温度、压力、比容、密度、比热、焓或熵。

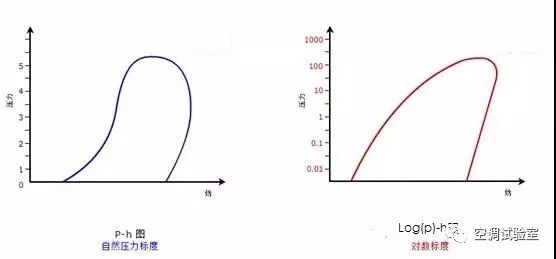

5、P-h 图和 Log(P)-h 图

二、压力 – 焓图（Log(P)-h 图）

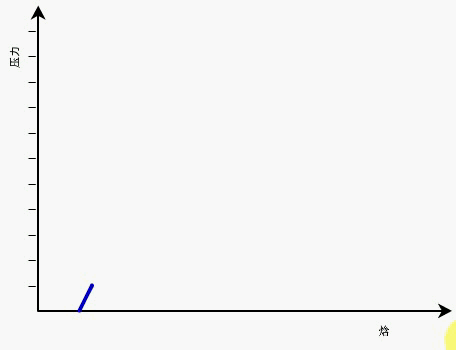

压焓图（lgp-h图）指压力与焓值的曲线图，，压焓图以绝对压力为纵坐标（为了缩小图的尺寸，提高低压区域的精度， 通常纵坐标取对数坐标），以焓值为横坐标。压焓图是分析蒸气压缩式制冷循环的重要工具，常用于制冷循环设计、计算和分析。

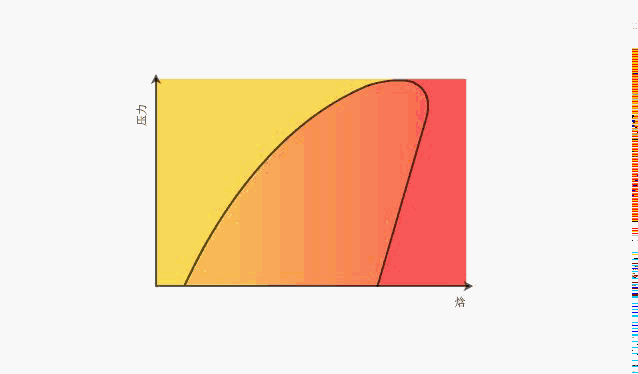

如下图所示：图中有三个区域，分别表示，液体-混合物- 蒸气

这些区域用蓝色的半圆形曲线隔开，这条曲线叫做饱和曲线。在半圆形区域内，制冷 剂达到热平衡，以蒸气和液体的混合物形式存在。

混合物中的蒸气含量从 0%（饱和半圆的左侧） 变为 100%（半圆的右侧）。

在饱和曲线的左外侧，制冷剂仅以液体形式存在。在饱和曲线的右外侧，制冷剂仅以蒸气形式存在。

2、压焓图与制冷循环

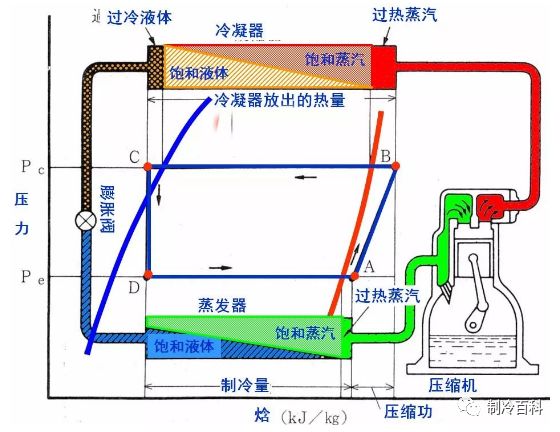

现在我们用 Log(P)-h 图来表现一个制冷循环。

3、详细理解压焓图

我们来看看如何阅读真正的制冷剂——R134a 的压焓图

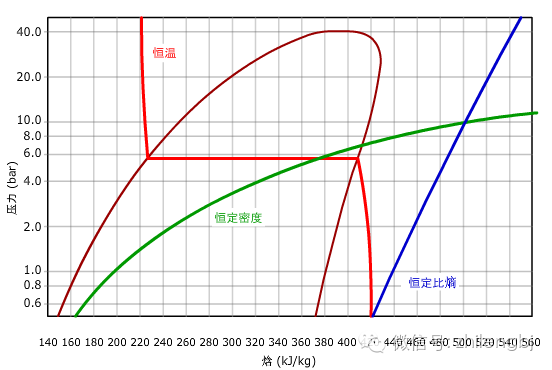

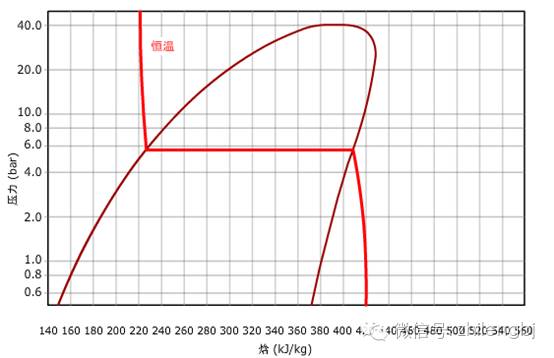

1）等温线的绘制

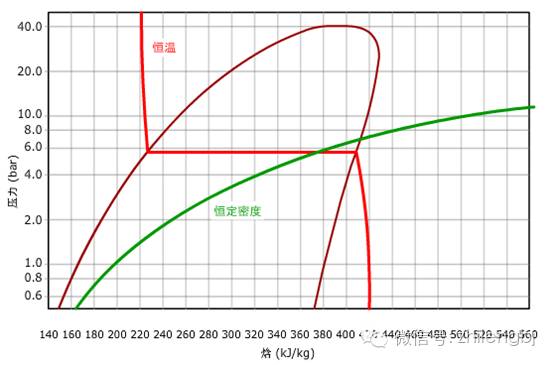

2）等容线的绘制

3）等熵线的绘制

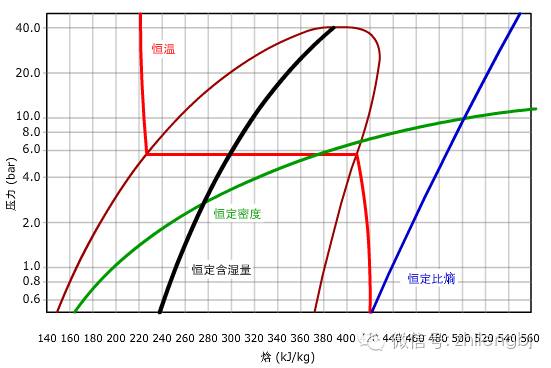

4）等湿线的绘制

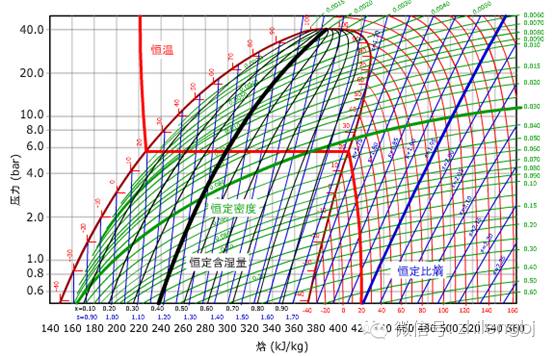

5）完整的压焓图

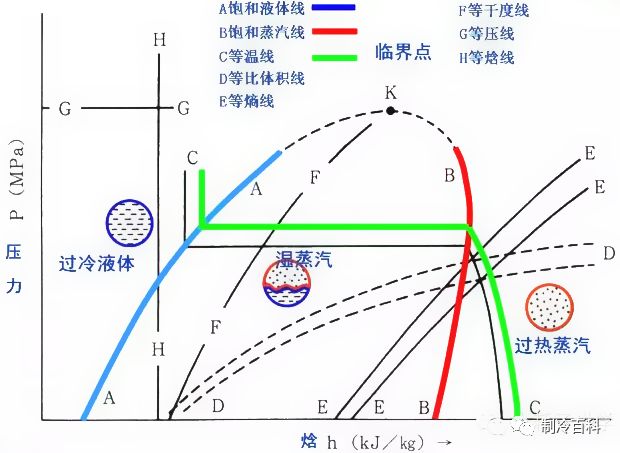

在压焓图上，我们可以把它分为：一点、二线、三区、五态、六线。

一点：指临界点，临界点为两根粗实线的交点。在该点，制冷剂的液态和气态差别消失。

两线：指饱和液体线和饱和气体线。

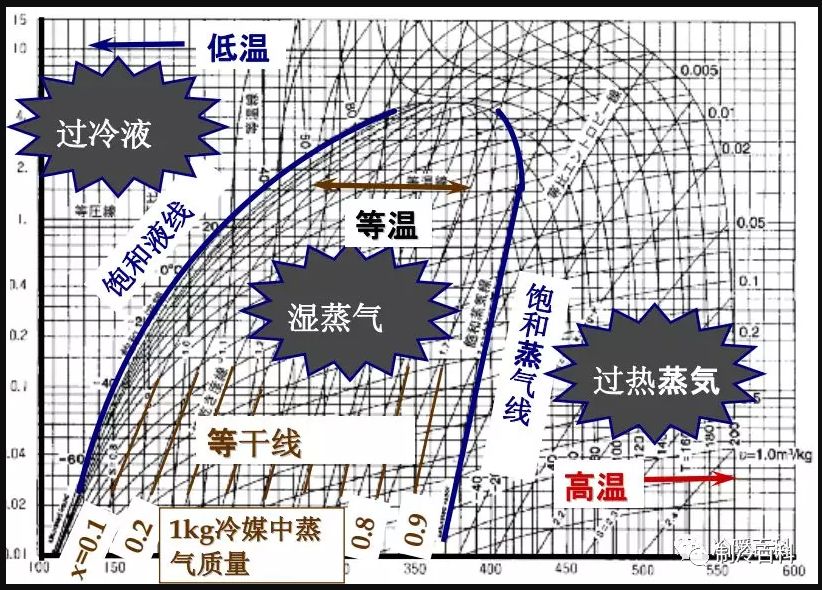

三区：

左边过冷液体区：该区域内的制冷剂温度低于同压力下的饱和温度。

右边过热蒸气区：该区域内的蒸气温度高于同压力下的饱和温度。

中间湿蒸气区：气液共存区，该区制冷剂是饱和状态，压力和温度对应。

五态：过冷液状态、饱和液状态、过热蒸汽状态、饱和蒸汽状态、湿蒸汽状态。

六线：等压线、等焓线、等干度线、等温线、等熵线、等容线、等容线

来源：网络

由化工707编辑整理
