【专业知识】17张换热器工作原理图，你见过几张？

机械工程师

2021年8月5日 10:29

浏览：2908 收藏：2

换热器（heat exchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器在化工、石油、动力、食品及其它许多工业生产中占有重要地位，其在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用广泛。本文将带你深入了解换热器的工作原理~

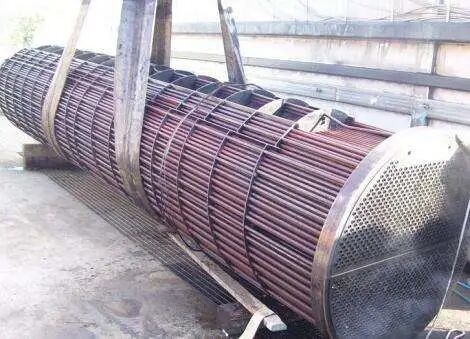

【专业知识】17张换热器工作原理图，你见过几张？的图1

换热器的分类

适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：

1.按传热原理分类

间壁式换热器

间壁式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。间壁式换热器有管壳式、套管式和其他型式的换热器。间壁式换热器是目前应用最为广泛的换热器。

蓄热式换热器

蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。

流体连接间接式换热器

流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。

直接接触式换热器

又被称为混合式换热器，这种换热器是两种流体直接接触，彼此混合进行换热的设备，例如，冷水塔、气体冷凝器等。

复式换热器

兼有汽水面式间接换热及水水直接混流换热两种换热方式的设备。同汽水面式间接换热相比，具有更高的换热效率；同汽水直接混合换热相比具有较高的稳定性及较低的机组噪音。

2.按用途分类

加热器

加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。

预热器

预热器预先加热流体，为工序操作提供标准的工艺参数。

过热器

过热器用于把流体（工艺气或蒸汽）加热到过热状态。

蒸发器

蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。

3.按结构分类

可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

各式工作原理图

▲套管式换热器

▲焦化厂蓄热室

▲浮头式换热器

▲沉浸蛇管换热

▲板式换热器

▲具有补偿圈的换热器

▲板翅式换热器

▲夹套换热器

▲U型管式换热器

▲列管换热器部件

▲螺旋板式换热器

▲列管式换热器

▲喷淋式换热器

▲气体冷却塔

▲热管换热器

▲蓄热室原理

▲浴室温水加热
