常见的半导体材料有哪些 半导体材料的特点及优势

来源:与非网

导体材料(semiconductor material)是一类具有半导体性能(导电能力介于导体与绝缘体之间,电阻率约在1mΩ·cm~1GΩ·cm范围内)、可用来制作半导体器件和集成电路的电子材料。下面是有关“常见的半导体材料有哪些 半导体材料的特点及优势”的详细说明。



1.常见的半导体材料有哪些



半导体材料很多,按化学成分可分为元素半导体和化合物半导体两大类。锗和硅是最常用的元素半导体;化合物半导体包括第Ⅲ和第Ⅴ族化合物(砷化镓、磷化镓等)、第Ⅱ和第Ⅵ族化合物( 硫化镉、硫化锌等)、氧化物(锰、铬、铁、铜的氧化物),以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体(镓铝砷、镓砷磷等)。除上述晶态半导体外,还有非晶态的玻璃半导体、有机半导体等。



半导体的分类,按照其制造技术可以分为:集成电路器件,分立器件、光电半导体、逻辑IC、模拟IC、储存器等大类,一般来说这些还会被分成小类。此外还有以应用领域、设计方法等进行分类,虽然不常用,但还是按照IC、LSI、VLSI(超大LSI)及其规模进行分类的方法。此外,还有按照其所处理的信号,可以分成模拟、数字、模拟数字混成及功能进行分类的方法。

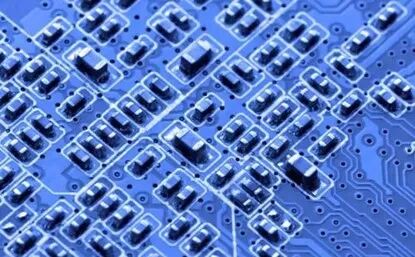

常见的半导体材料有哪些 半导体材料的特点及优势的图1


2.半导体材料的特点及优势



半导体材料是一类具有半导体性能,用来制作半导体器件的电子材料。常用的重要半导体的导电机理是通过电子和空穴这两种载流子来实现的,因此相应的有N型和P型之分。半导体材料通常具有一定的禁带宽度,其电特性易受外界条件(如光照、温度等)的影响。不同导电类型的材料是通过掺入特定杂质来制备的。杂质(特别是重金属快扩散杂质和深能级杂质)对材料性能的影响尤大。因此,半导体材料应具有很高的纯度,这就不仅要求用来生产半导体材料的原材料应具有相当高的纯度,而且还要求超净的生产环境,以期将生产过程的杂质污染减至最小。半导体材料大部分都是晶体,半导体器件对于材料的晶体完整性有较高的要求。此外,对于材料的各种电学参数的均匀性也有严格的要求。



1、元素半导体材料


硅在当前的应用相当广泛,他不仅是半导体集成电路,半导体器件和硅太阳能电池的基础材料,而且用半导体制作的电子器件和产品已经大范围的进入到人们的生活,人们的家用电器中所用到的电子器件80%以上与案件都离不开硅材料。锗是稀有元素,地壳中的含量较少,由于锗的特有性质,使得它的应用主要集中与制作各种二极管,三极管等。而以锗制作的其他钱江如探测器,也具有着许多的优点,广泛的应用于多个领域。



   2、有机半导体材料


有机半导体材料具有热激活电导率,如萘蒽,聚丙烯和聚二乙烯苯以及碱金属和蒽的络合物,有机半导体材料可分为有机物,聚合物和给体受体络合物三类。有机半导体芯片等产品的生产能力差,但是拥有加工处理方便,结实耐用,成本低廉,耐磨耐用等特性。



   3、非晶半导体材料


非晶半导体按键合力的性质分为共价键非晶半导体和离子键非晶半导体两类,可用液相快冷方法和真空蒸汽或溅射的方法制备。在工业上,非晶半导体材料主要用于制备像传感器,太阳能锂电池薄膜晶体管等非晶体半导体器件。



   4、化合物半导体材料


化合物半导体材料种类繁多,按元素在周期表族来分类,分为三五族,二六族,四四族等。如今化合物半导体材料已经在太阳能电池,光电器件,超高速器件,微波等领域占据重要位置,且不同种类具有不同的应用。总之,半导体材料的发展迅速,应用广泛,随着时间的推移和技术的发展,半导体材料的应用将更加重要和关键,半导体技术和半导体材料的发展也将走向更高端的市场。



常见的半导体材料有哪些 半导体材料的特点及优势的图2




半导体材料
