电磁仿真设计RMxprt-6p72s电励磁凸极同步电机

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图1

电机设计青年

仿真xiu专栏作者


电励磁凸极同步电机即可作为电动机运行,也可作为发电机运行,其应用场合非常广泛。在定子铁芯上嵌放有三相电枢绕组,可使用扁导线也可使用圆导线,转子铁芯采用凸极结构,每个磁极上放置有励磁绕组,与内置式永磁同步电机不同,电励磁凸极同步电机的D轴磁路磁导率大于Q轴磁路磁导率,使得其D轴电感大于Q电感。本文采用RMxprt模块,详细说明其设计过程,如有不当欢迎批评指正。



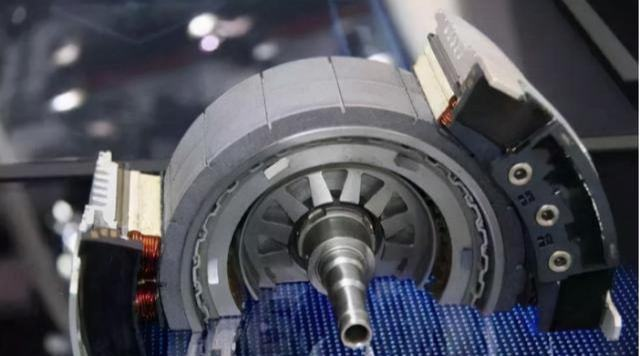

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图2

主要参数旧式设计方法

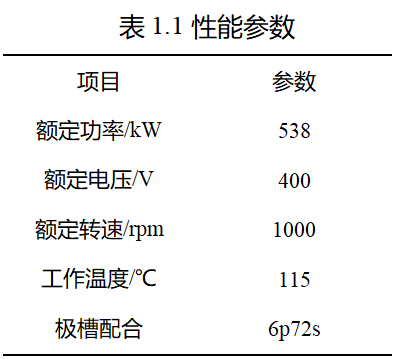

1、电机主要性能参数如表1.1所示;
电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图3

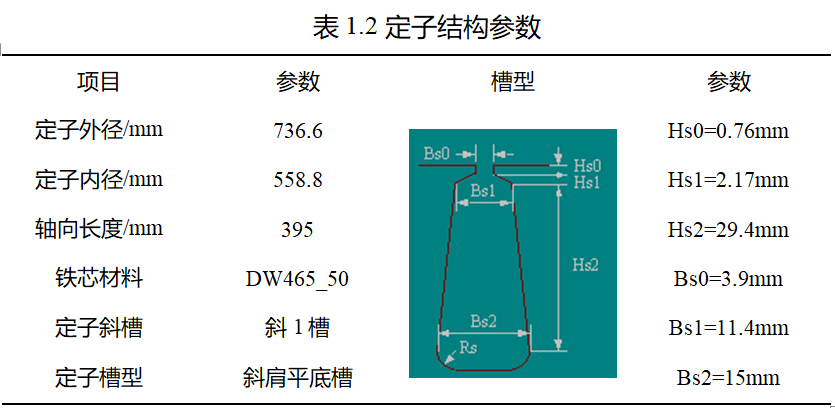

2、定子结构参数如表1.2所示;
电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图4

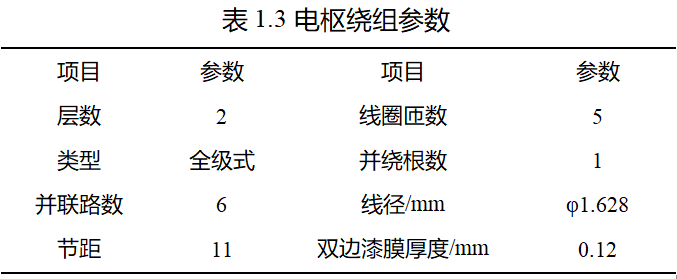

3、定子电枢绕组参数表1.3所示;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图5

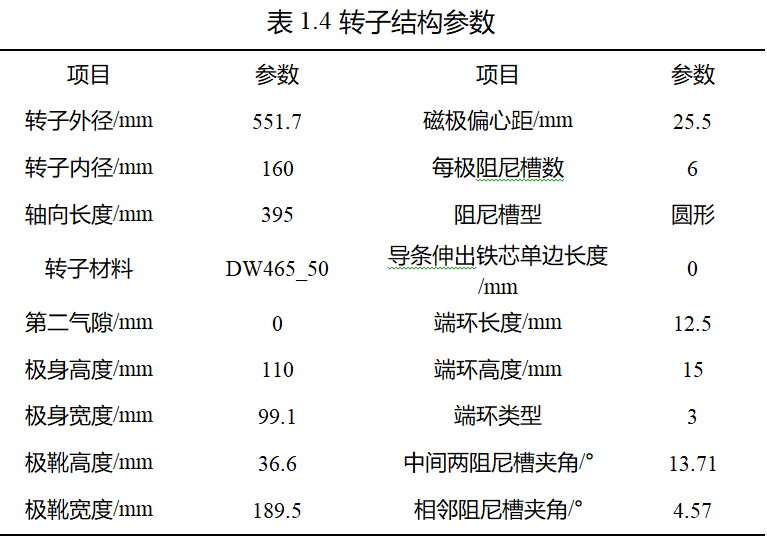

4、转子结构参数表1.4所示;
电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图6

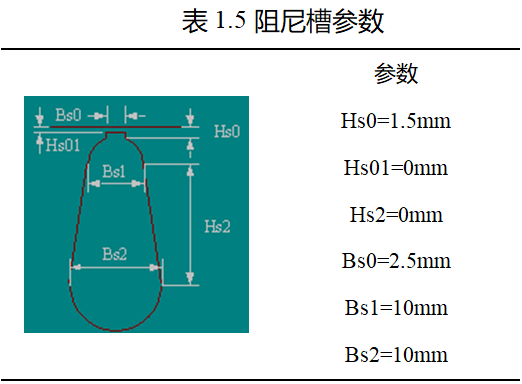

5、转子阻尼槽参数表1.5所示,也是设计为双鼠笼槽或半槽结构;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图7

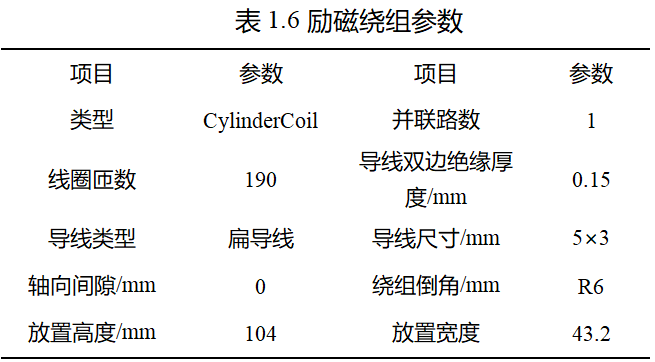

6、转子励磁绕组参数表1.6所示;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图8

设计流程

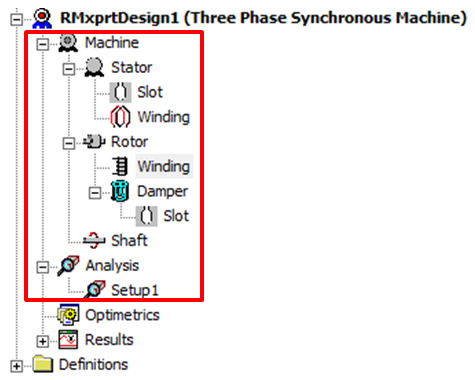

对于大多电机类型,RMxprt有相同的设计流程,如图2.1所示;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图9

图2.1 设计流程树

1、Machine参数

  • 摩擦损耗、风阻损耗与电机转速的平方成正比,需要输入参考转速下的数值;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图10

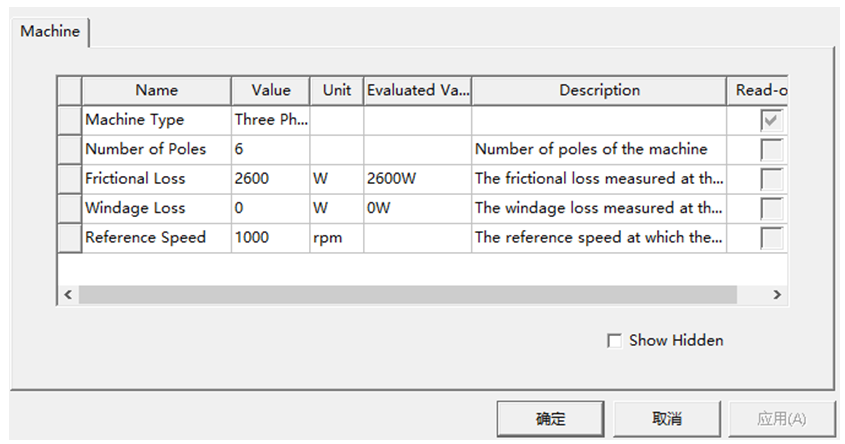

图2.2 Machine参数

2、Stator参数

  • 参数Lamination Sectors为定子冲片的分瓣数,对于大型电机,一个定子冲片可由数瓣扇形的冲片组合而成;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图11

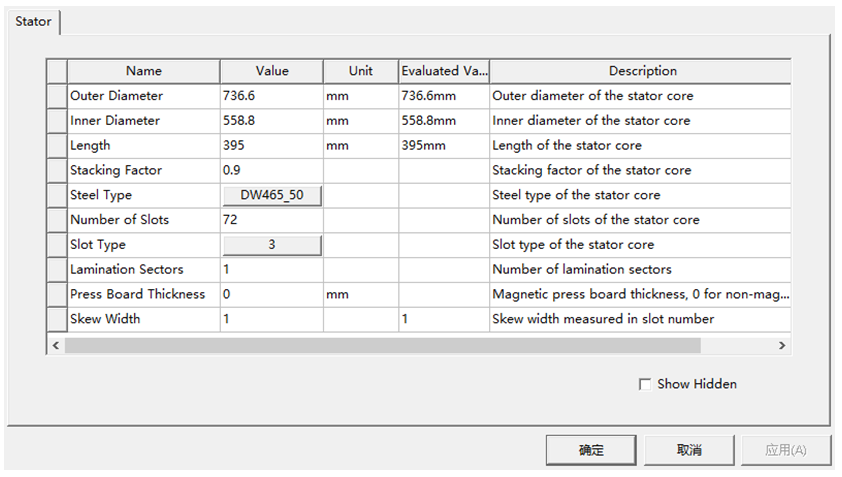

图2.3 Stator参数

  • 对于电枢槽型,软件支持自动设计和平行齿结构;

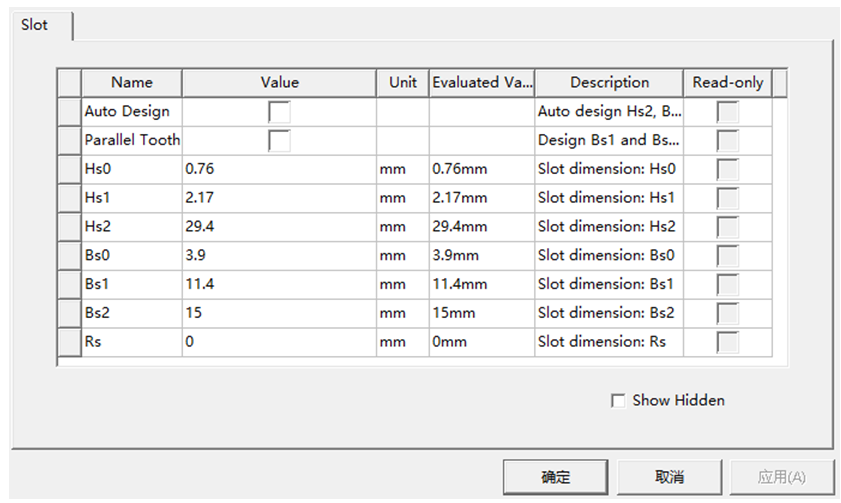

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图12

图2.4 Stator Slot参数

  • 电枢绕组采用双层、全级式绕组形式;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图13

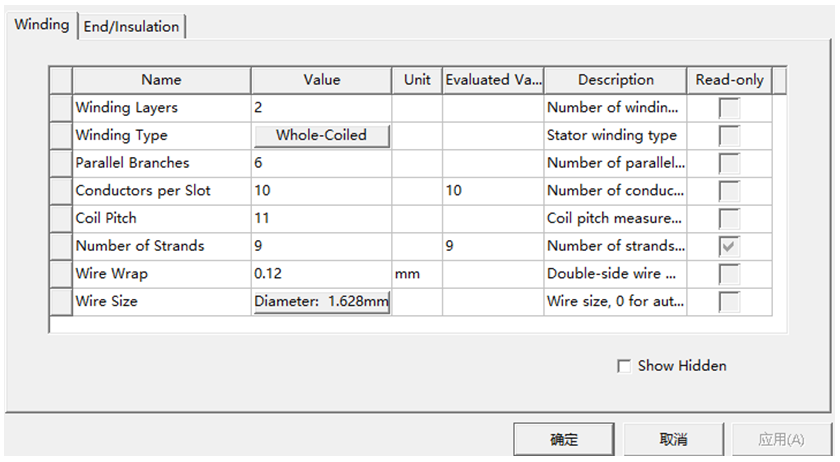

图2.5 Stator Winding参数1

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图14

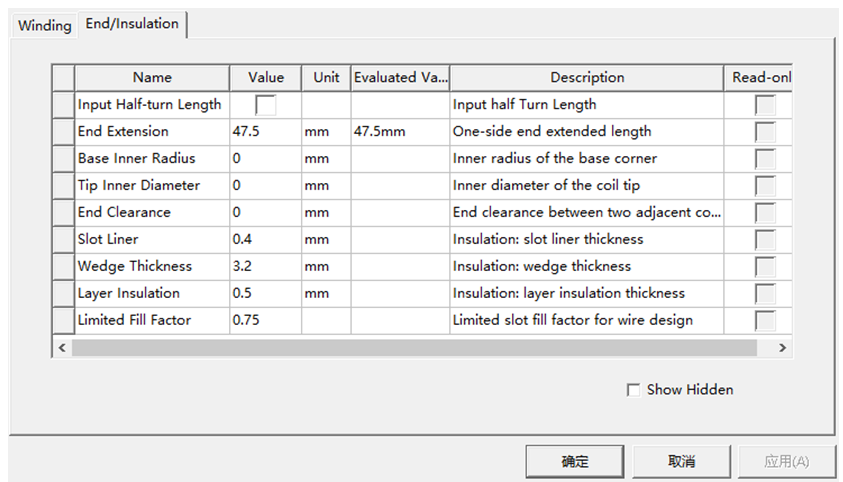

图2.6 Stator Winding参数2

3、Rotor参数

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图15

图2.7 Rotor参数1

  • 凸极转子铁芯的拓扑结构如图2.8所示,可构成均匀气隙和非均匀气隙结构;

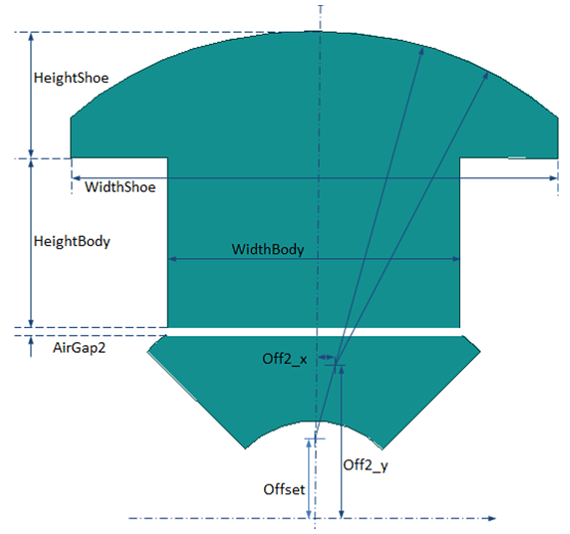

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图16

图2.8 Rotor磁极拓扑结构

  • Second Air Gap:第二气隙长度(极身与转子轭之间的长度);

  • Pole Shoe Width:极靴宽度;

  • Pole Shoe Height:极靴高度;

  • Pole Body Width:极身宽度;

  • Pole Body Height:极身高度;

  • Pole Arc Offset:极弧中心与转子中心的偏心距;

  • Second Pole Arc:第二极弧,选择磁极表面是否包括半个磁极范围内的两段圆弧。当选择该项后,将增加Off2_x 和Off2_y两个选项;

  • Off2_x:第二极弧x方向的偏心坐标,只有当Second Pole Arc 被选择是可用;
  • Off2_y:第二极弧y方向的偏心坐标,只有当Second Pole Arc 被选择是可用;
  • Magnetic Press Board:选择压板是否是由磁性材料构成;
  • Press Board Thickness:压板厚度;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图17

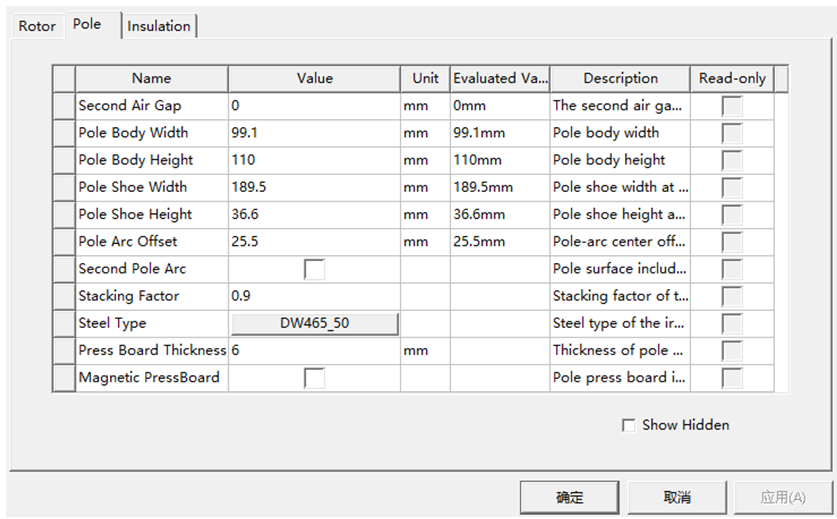

图2.9 Rotor参数2

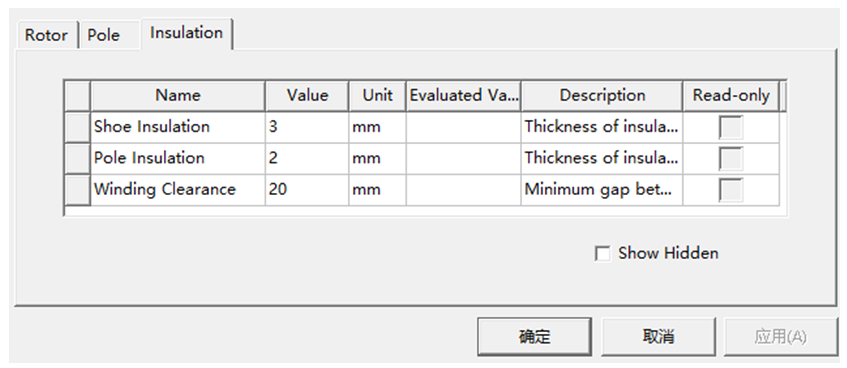

  • Shoe Insulation:极靴之下的绝缘材料厚度;
  • Pole Insulation:极身侧面的绝缘材料厚度;
  • Winding Clearance:绕组间隙;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图18

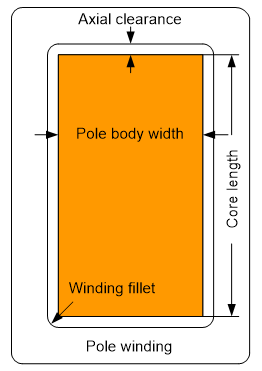

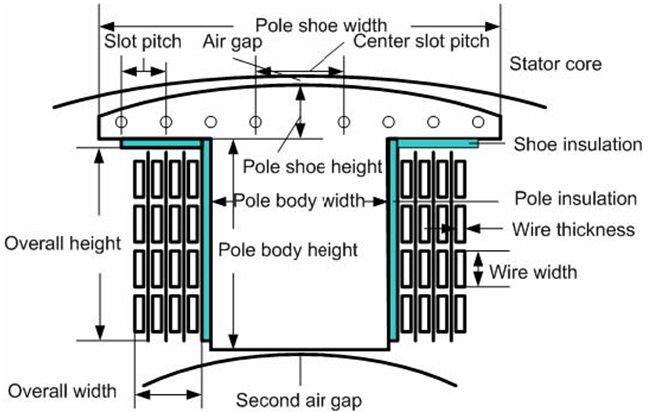

图2.10 励磁绕组示意图

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图19

图2.11 Rotor参数3

  • 转子励磁绕组和阻尼绕组的拓扑结构图2.12所示;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图20

图2.12 转子励磁绕组和阻尼绕组拓扑结构

  • Winding Type:转子绕组型式;
  • Parallel Branches:转子绕组的并联支路数;
  • Conductors per Pole:每磁极导体数,输入0,RMxprt会自动设计;
  • Number of Strands:并绕根数,输入0,RMxprt会自动设计;
  • Wire Wrap:导线漆膜厚度,输入0后能从导线库中自动获得;
  • Interturn Insulation:绕组的匝间绝缘厚度。当选择绕组型式为Edgewise时可用;
  • Wire Size:电枢绕组的线径,0表示自动设计;
  • Axial Clearance:磁极绕组与磁极间的轴向间隙;
  • Limited Cross Width:绕组设计时的限制交叉宽度,输入0则为可用的最大值;
  • Limited Cross Height:绕组设计时的限制交叉高度,输入0则为可用的最大值;
  • Winding Fillet:绕组弯曲部分的倒角;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图21

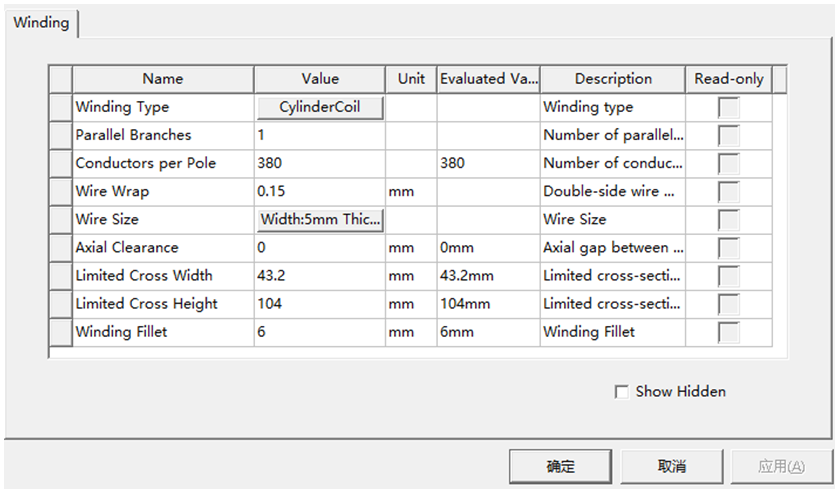

图2.13 Rotor Winding参数

  • 转子阻尼端环采用类型3,用一个导电圆环把所有磁极下的导条都连接起来;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图22

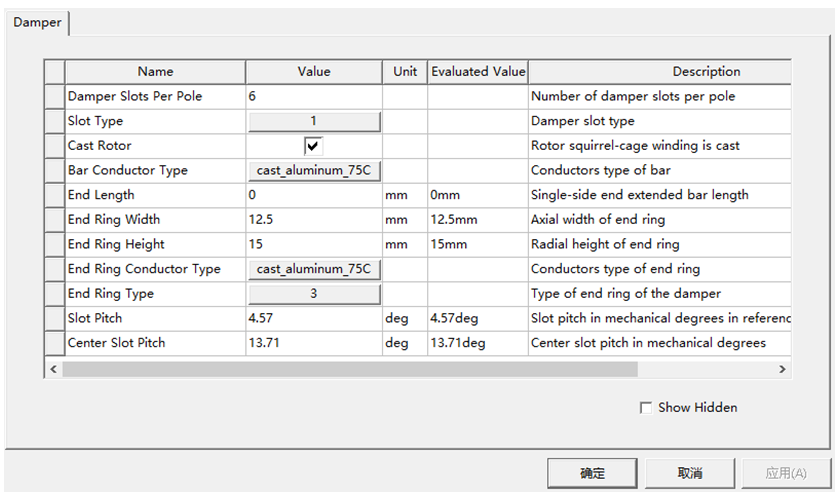

图2.14 Rotor Damper参数

  • 参数Hs01决定阻尼槽是否为开口槽;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图23

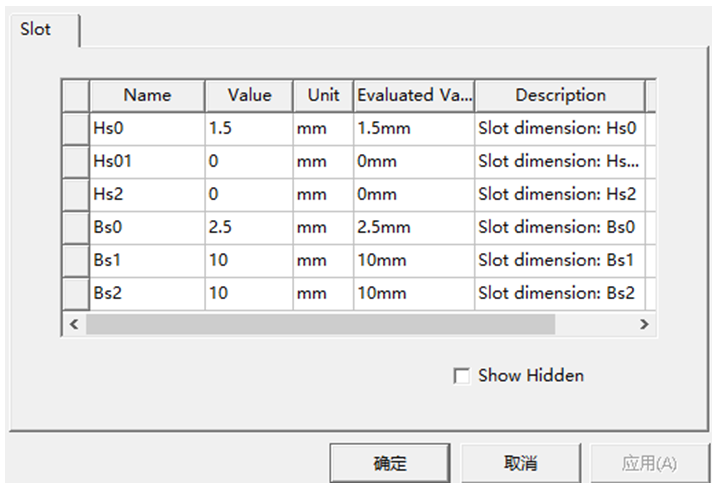

图2.15 Rotor Damper Slot参数

4、Shaft参数

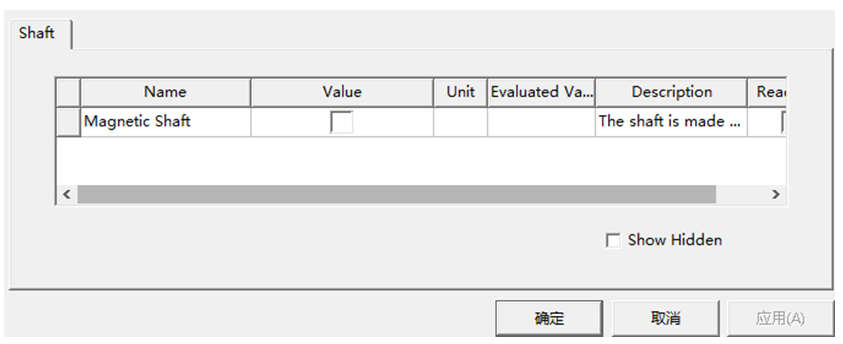

  • 采用非导磁轴;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图24

图2.16 Shaft参数

5、求解参数

  • Operation Type:在下拉菜单中选择运行方式:Motor or Generator;
  • Load Type:从下拉列表中选择负载类型;
  • Rated Apparent Power:对于发电机,为电机输出的电功率;
  • Rated Output Power:对于电动机,为电机转轴输出的机械功率;
  • Rated Voltage:电机线电压有效值;
  • Rated Speed:在电动机负载端的理想输出转速;
  • Operating Temperature:电机运行时的工作温度,工作温度会影响绕线的电阻,进而影响电阻损耗;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图25

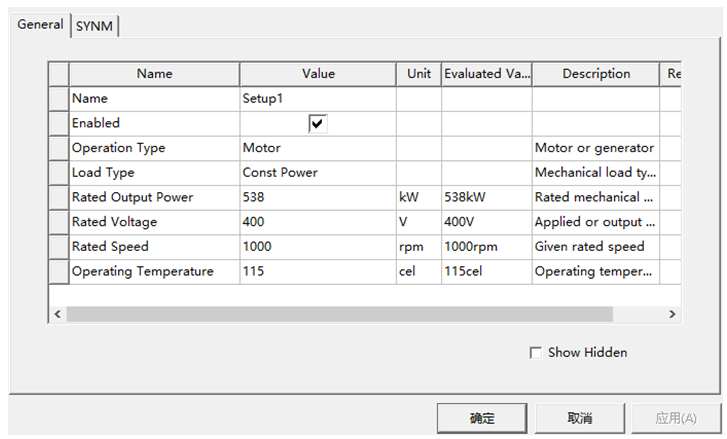

图2.17 Setup参数1

输出数据

  • Solution Data中包含了电机的设计参数以及性能参数,也可查看电机的性能曲线;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图26

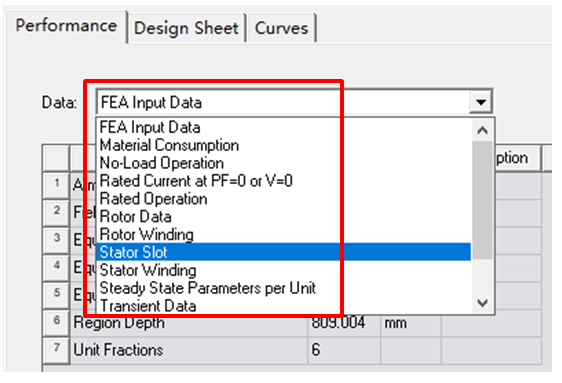

图3.1 Solution Data-Performance

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图27

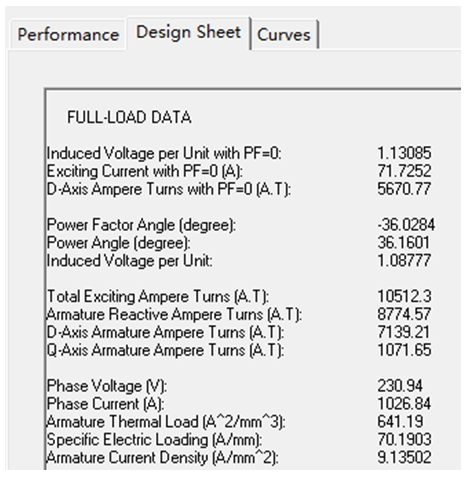

图3.2 Solution Data-Design Sheet

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图28

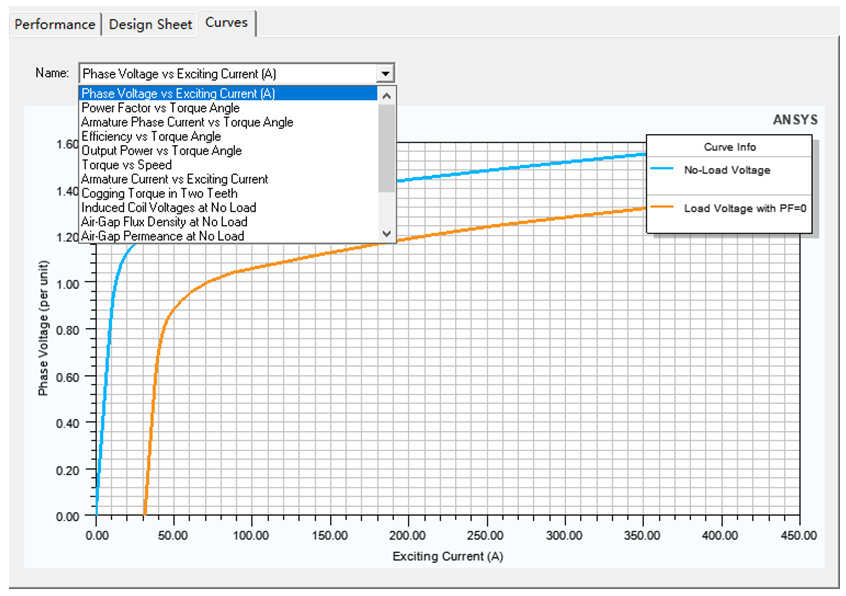

图3.3 Solution Data-Curves

有限元电机模型

  • 一键有限元,自动完成以下操作:模型建立、材料赋予、运动设置、边界条件、电枢绕组分相及激励设置、励磁绕组激励设置、端环设置、网格设置、求解器设置、报告创建;

电磁仿真设计RMxprt-6p72s电励磁凸极同步电机的图29

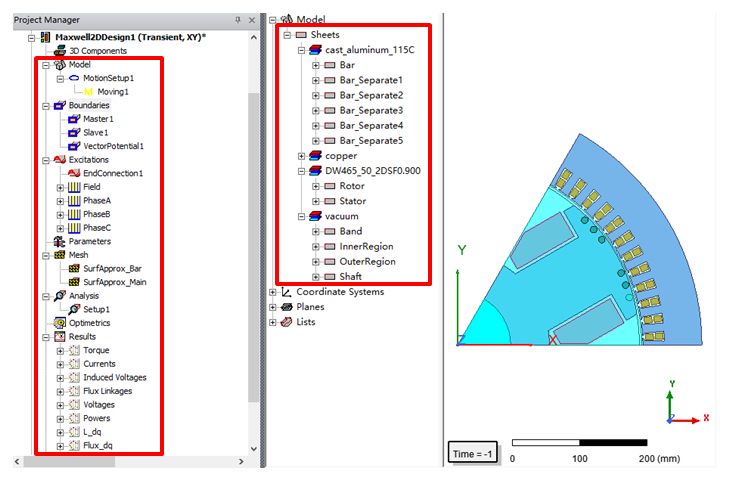

图4.1 Maxwell 2D有限元电磁模型
