导读：创建几何。

• 练习目标

1. 通过拉伸绘制平面创建简单几何图形 1
2. 剖面模式下3D几何修改 2
3. 创建一个更复杂的组件 3
4. 学习结构树如何影响几何图形的修改 4

SCDM模式、平面和草图

• 创建草图

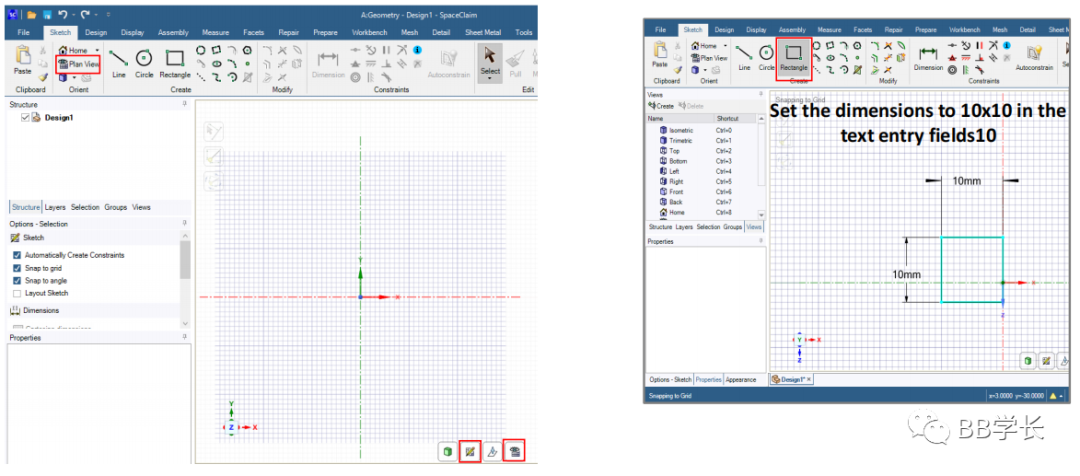

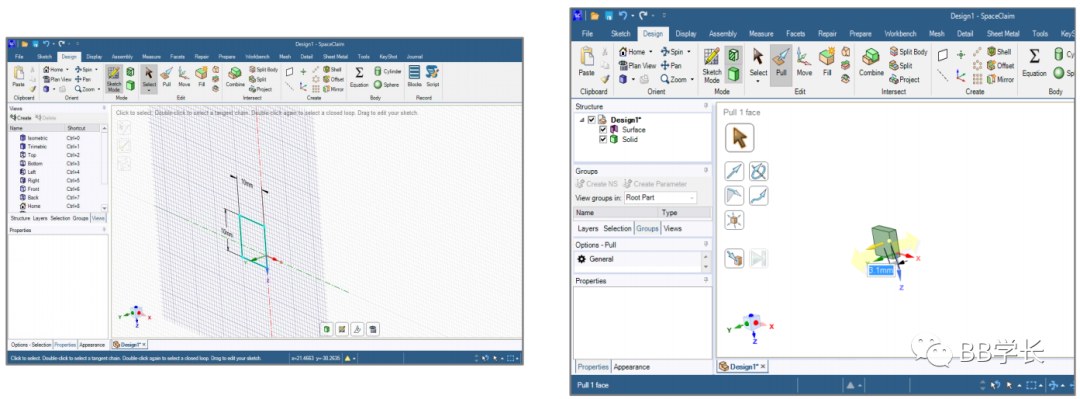

• 单击绘制模式，选择x-y平面，然后开始绘制
• 在“平面图”开始绘制方框
• 拉伸实体
• 单击-按住鼠标中键(MMB)以旋转二维方框草图
• 进入3D模式，使用拉伸工具在+z方向拖动面至10mm
• 在立方体的顶部创建一个切割圆柱体

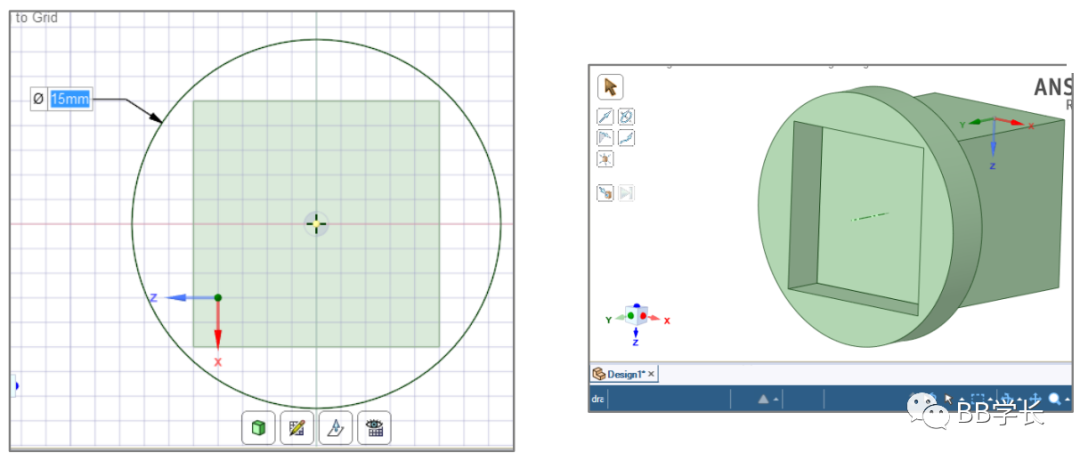

• 选择“平面图”，在+面上画一个D=15的圆
• 切换到3D模式，采用拉伸工具将刚才创建的草图拉伸5mm
• 选择立方体的顶面，然后进入“剖面模式”
• 移动到等距视图

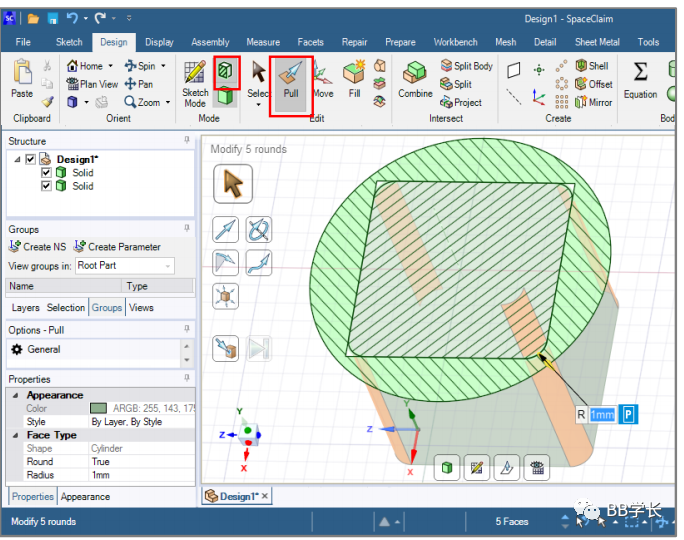

• 在剖面模式下，“拉”四个角（控制+点击）。将半径更改为2mm

创建简单几何

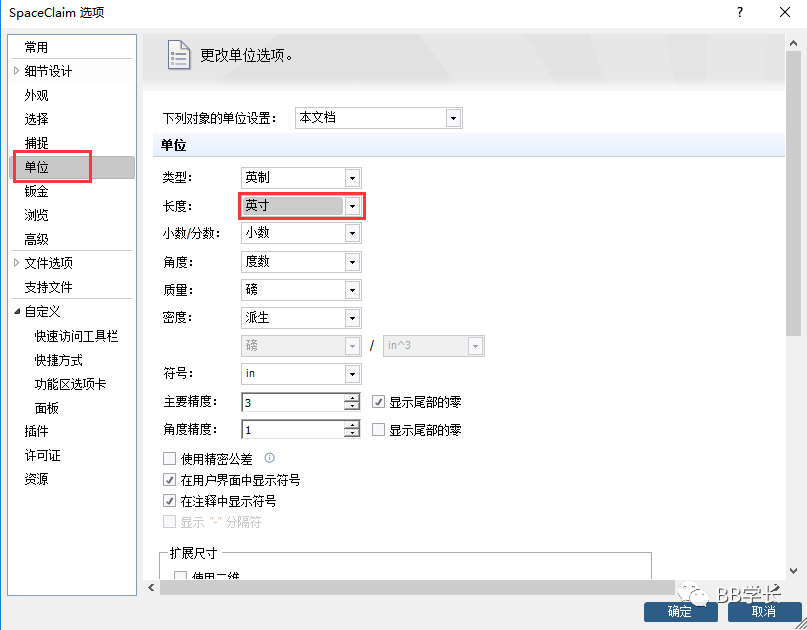

• 将单位更改为英寸（“文件->Space Claim选项->单位）
• 首先绘制一个矩形

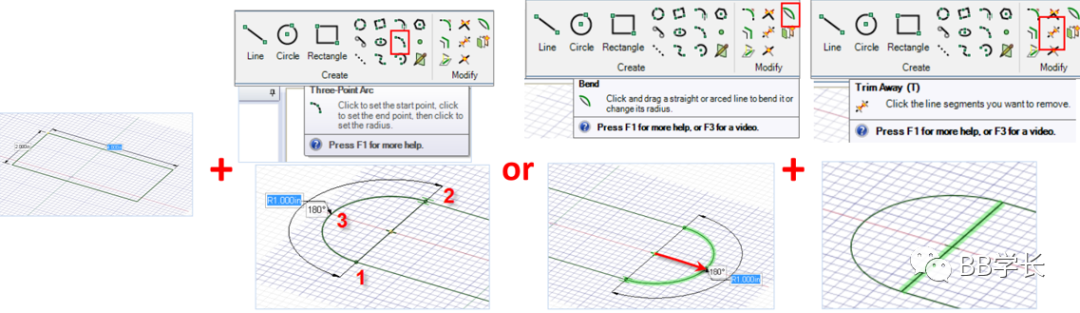

• 使用“三点弧”草图工具或“弯曲”工具（注意：弹出菜单给出了有用的使用说明！）
• 修剪掉剩余的线段

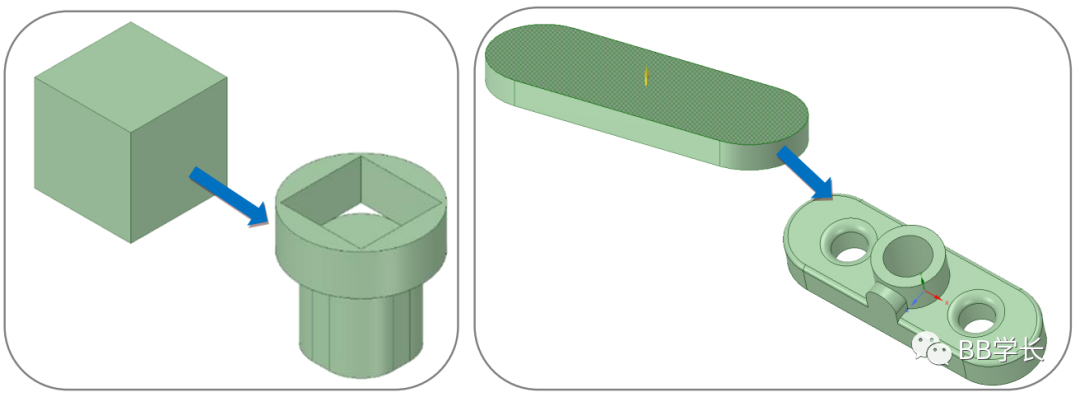

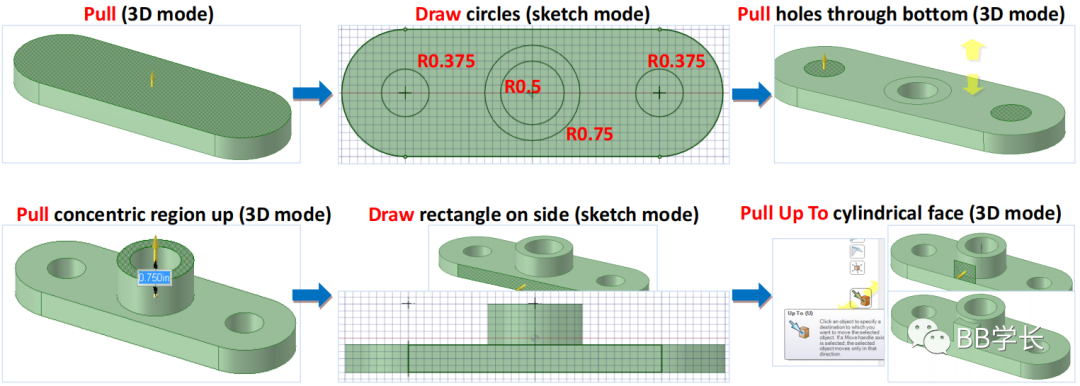

• 利用拉伸工具和“草图模式”在3D面上创建剩余的功能

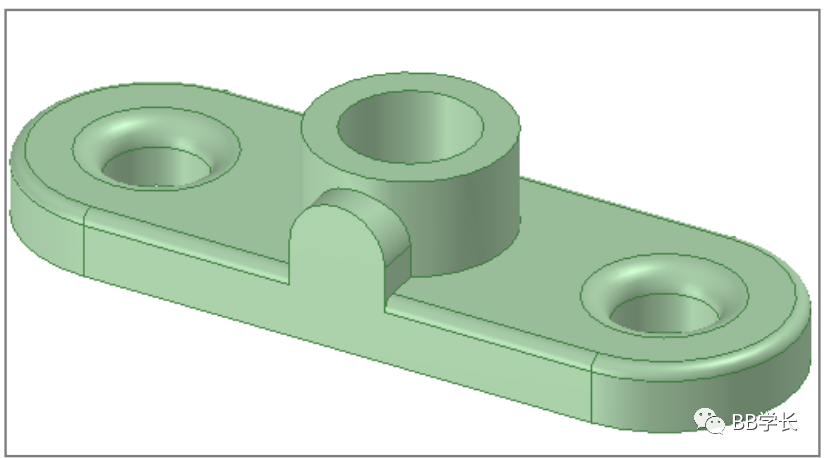

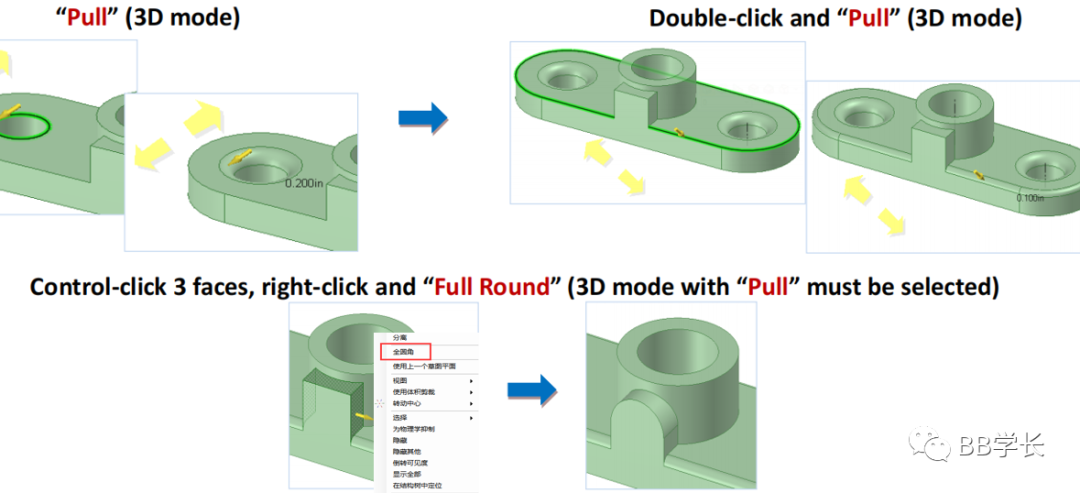

• 创建圆角、平滑几何

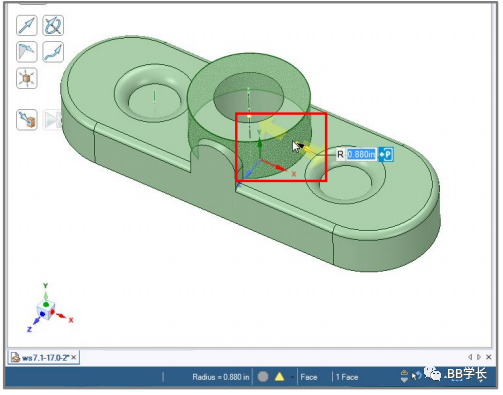

• 通过移动工具将两个外孔向中心移动0.4英寸

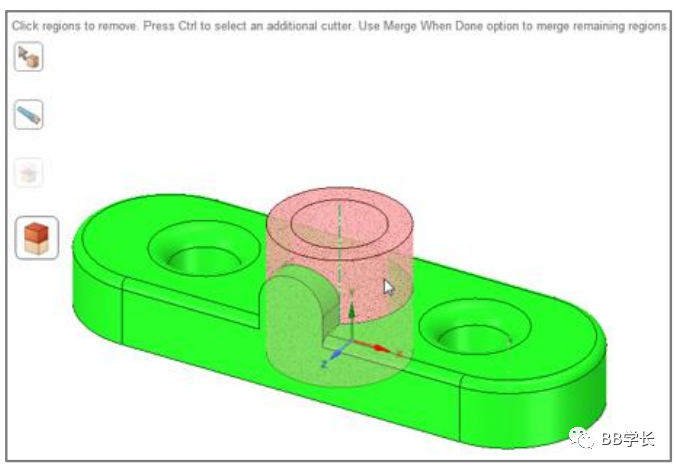

• 通过圆柱形表面分割主体以创建两个主体

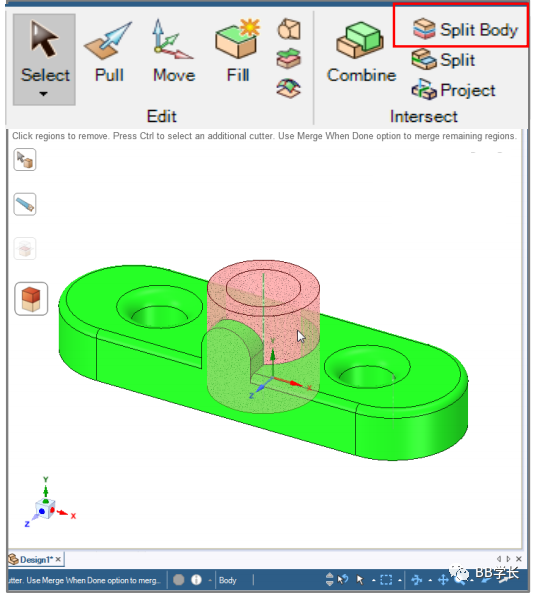

• 从“设计”选项卡中单击“分割主体”操作
• 单击主体，在锯子出现时单击圆柱形表面，然后点击Esc以终止操作

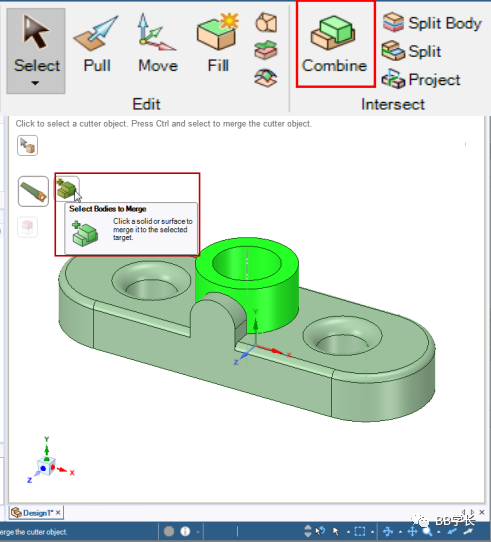

• 可以撤销这个动作来取消分割实，或者可以通过合并工具合并

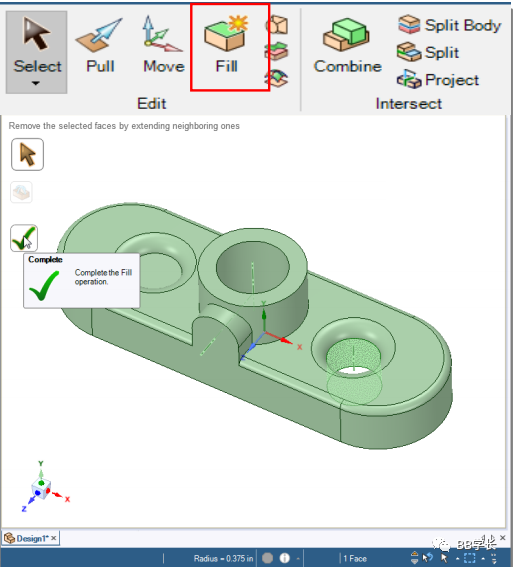

• 通过填充工具用相邻的几何图形填充选定的区域
• 单击内圆柱表面，然后单击“检查”（重复另一个孔）
• 将文件保存

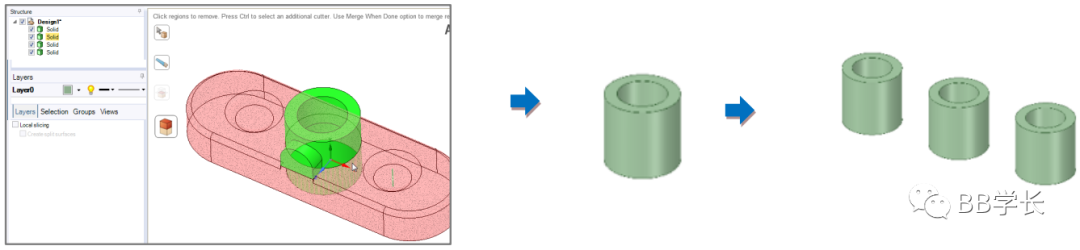

• “分割”的外圆柱体面，并拆除底座，以便只保留圆柱体
• 在结构树中两次复制粘贴，然后移动它们，使它们在一条直线上
• 使外部圆柱体与中心圆柱体表面相切

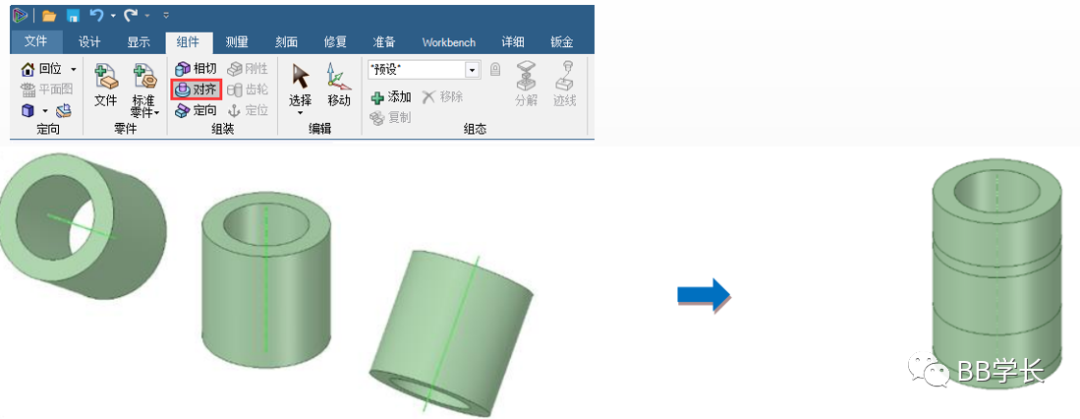

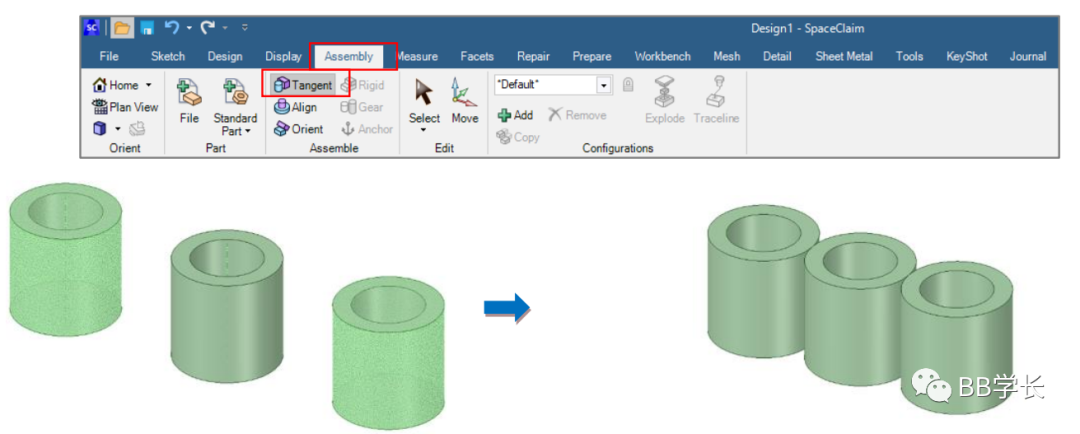

• 对齐所有三个圆柱体的轴线，利用“对齐”将使所有的轴相互排列
• 定向三个圆柱体轴线

组件工具

• 打开前面保存的文件
• 将圆柱切割
• 将圆柱体往外拉伸，此时两个实体会发生合并
• 如何保证拉伸过程中，实体不会发生合并
• 该结构树可以被划分为不同的组件

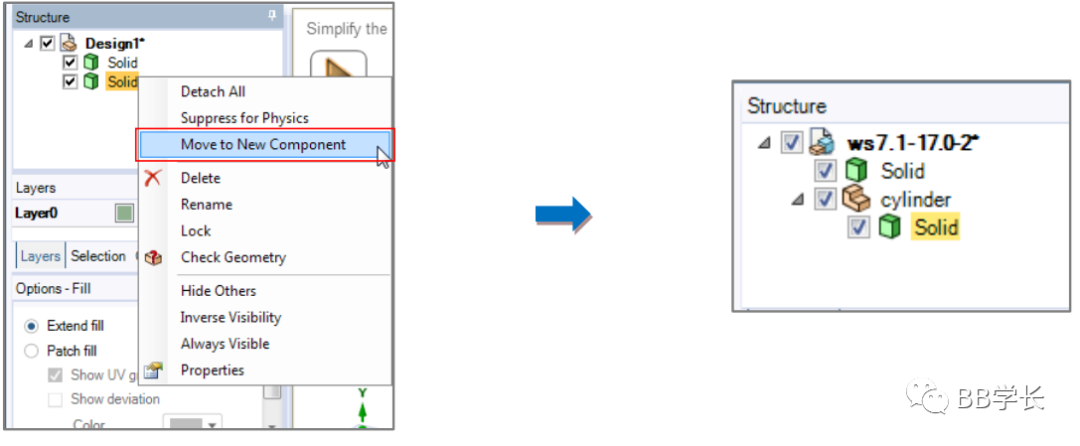

• 右键单击结构树中的圆柱体实体和“移动到新组件”
• 执行与之前相同的拉伸…此时实体没有合并
• 可以激活单个组件

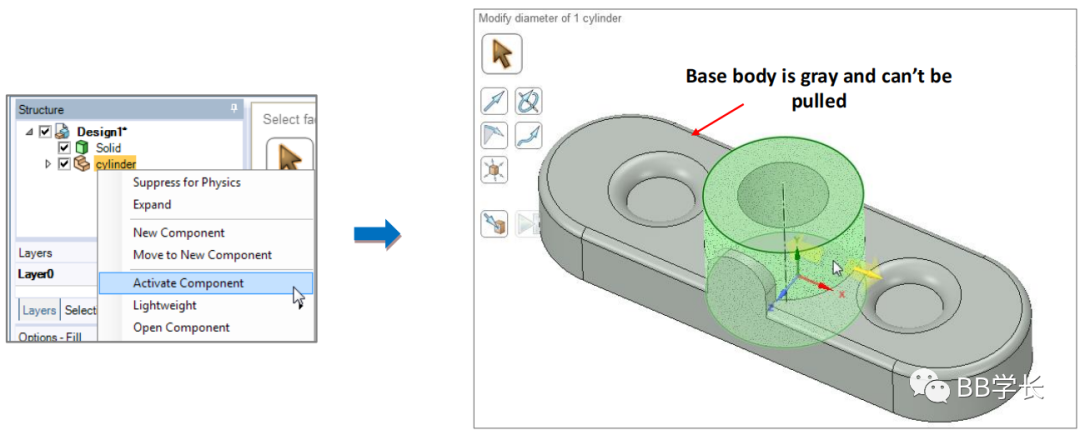

• 右键单击圆柱体组件，并选择“激活组件”
• 只能拉伸活动部件的特性
• 可以在单独的选项卡中打开各个组件

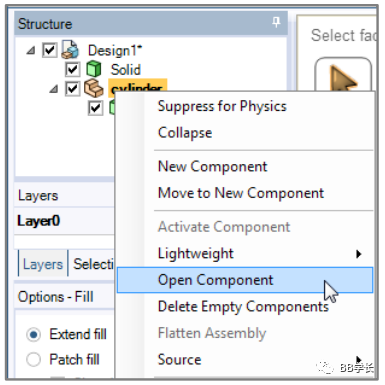

• 右键单击圆柱体部件和“打开部件”
• 单独选项卡中的更改将在所有选项卡中进行更新
• 可见性选项在“显示”标签下
• 控制单个对象的全局可见性和可见性

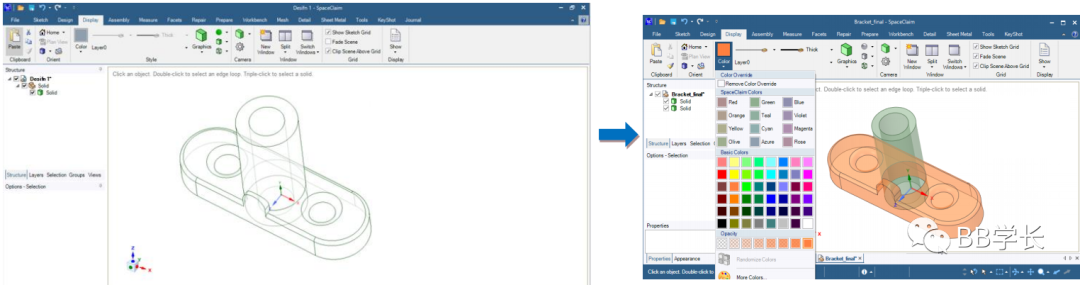

• 尝试为单个对象设置“颜色”、“完成”和“透明度”
