中国二十二冶项目BIM应用经验分享


01

引言


近年来,越来越多的项目在建设过程中积极的开展BIM应用,许多BIM应用点已成为项目开展BIM的必用功能之一,其中,最为典型的就是“三维场布”,原因分析如下:


01

软件成熟


BIM软件的三维场布功能日趋成熟,易用性高,对软、硬件的要求降低;另外,三维场布功能日趋丰富,建模、CI标准化、渲染漫游等功能强大,能够满足项目需求。


02

简单易学


积木式创建方式,可通过简单的拖拽、放置完成场布建模,降低了软件学习的难度,简单的学习培训后,便可上手做出漂亮的三维模型。


03

实用有效


三维场布在投标报奖、方案策划、技术交底、观摩展示等方面,具有显著的优势,是一个非常实用且有价值的功能。


近期,我们收到中国二十二冶深圳分公司的技术工程师钟工的投稿,介绍了他在“咸宁南玻1200t/d光伏封装材料生产线”项目上的三维场布应用


接下来,我们来详细地看一下他在项目上的BIM应用及产生的价值。


02

项目简介


项目名称:咸宁南玻 1200t/d 光伏封装材料生产线项目土建工程二标段


建设单位:咸宁南玻玻璃有限公司


施工单位:中国二十二冶集团有限公司深圳分公司

中国二十二冶项目BIM应用经验分享的图1

咸宁南玻 1200t/d 光伏封装材料生产线项目效果图


项目位于湖北省咸宁市高新区龟山路35号,总建筑面积126001.26平方米,是涵盖压延联合车间、压缩空气站、碎玻璃系统、水处理、烟囱、余热发电及硫尘硝一体化工程等单体的土建工程。


03

项目BIM工作开展难点


01

没有专岗BIM工程师


二十二冶深圳分公司作为地方分公司,公司目前没有设置专门BIM中心。现阶段的BIM工作是:技术人员兼职做BIM项目


02

工作繁多、任务重


钟工是一名技术工程师,日常需要处理质量、材料、技术、管理等多项工作,因此不能全职做BIM工作。


但是公司对BIM工作有着较高的要求,需要钟工承担BIM建模、策划、沟通和报奖等相关工作,且公司开展BIM的项目数量多且事项繁杂。


如何又好又快地完成BIM在施工项目上的应用,是钟工一直关注和思考的问题。广联达的BIMMAKE软件很好地解决了钟工遇到的问题,该软件在BIM建模、施工深化应用上,强调软件操作效率的提升,让BIM/技术工程师能够有更多的精力解决技术问题


在接触到南玻的这个新项目后,钟工便开始尝试使用BIMMAKE开展场布应用,并起到了良好的效果。


04

项目施工场布特点及工作内容


01

项目场布特点、难点


咸宁南玻项目由八个单位工程组成,结构工程体量大、工期紧。屋面采用钢结构,分包穿插作业多。


除主体采用4家劳务分包外,还包含专业分包、独立专项承包单位及各类材料供应商,施工人员、场地材料堆放、设备吊装等协调等工作难度较大


02

场布需要解决的工作


①项目已经中标,下一阶段需要项目场布的精细化策划。


②日常与业主进行场布方案沟通:一般需要专门到公司开会,然后再到工地进行实地检查,落实场布细节。


③有创优报奖的指标:这个项目是创市优工地,现集团总部有创省优的指标。


05

三维场布应用方案及价值


传统方式:传统施工场平布置是在CAD的基础上进行布置,堆场及加工厂大致放置,位置误差相对较大。施工时可能因地形或空间受限改变位置,产生相对较大的偏差。

中国二十二冶项目BIM应用经验分享的图2

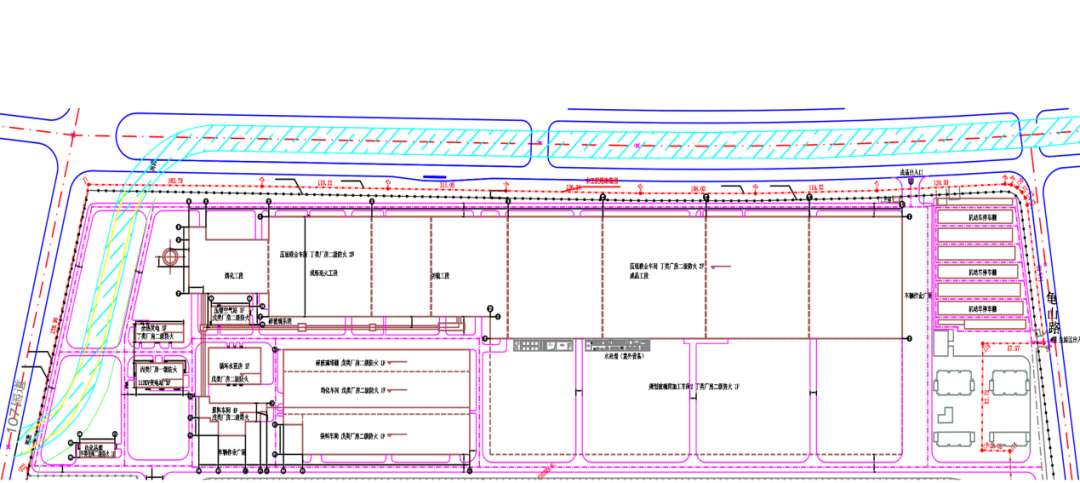

项目二维CAD图


应用探索:钟工也探索过其它国外BIM软件进行三维建模,但公司内会用的人少,电脑配置要求高,导致进行不去。


在二十二冶深圳与广联达BIM行业交流上,钟工了解到了BIMMAKE软件并参与了培训,发现正好可解决当前的困境。BIMMAKE软件将商务、技术、现场多方联合起来,解决了BIM技术在实际项目中难落地、落地慢的问题。


在做三维BIM场地布置时,中等配置电脑即可,一两个小时就可轻松上手。


中国二十二冶项目BIM应用经验分享的图3

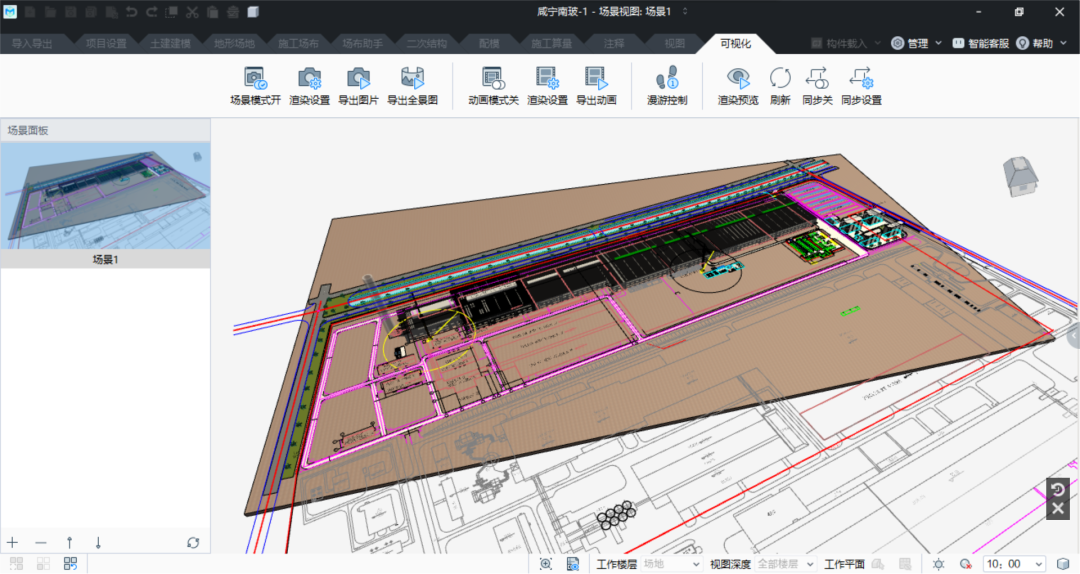

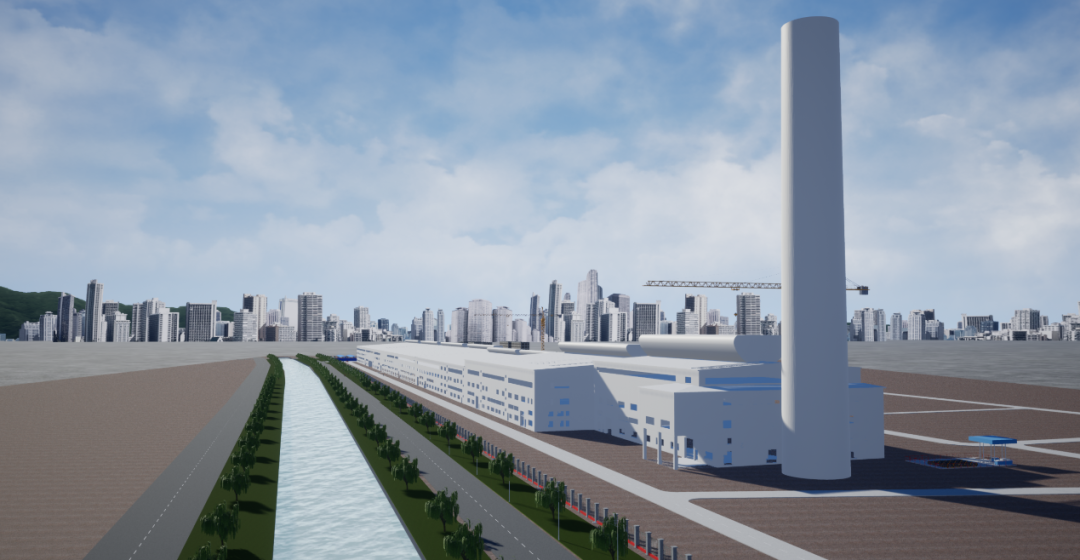

项目三维场布模型图


01

精细化场布策划


利用三维场布直观、可视化的特性,进行场地的精细化策划,充分利用施工场地空间,提高场布的精细化布置水平。


1)首先,数据转换,减少重复建模工作


将屋面revit模型及结构GTJ模型导入BIMMAKE转换成为施工BIM模型,创建真实的主体结构模型,为精细化的场布奠定基础。


通过这种直接导入的方式,实现模型一模多用,避免了重复建模。

中国二十二冶项目BIM应用经验分享的图4

退火工段Revit模型

中国二十二冶项目BIM应用经验分享的图5

熔化工段GTJ模型

部分Revit与GTJ模型

中国二十二冶项目BIM应用经验分享的图6

导入后的主体结构模型


2)创建更加真实的场布三维模型


通过对施工场地各阶段布置的三维模拟,明确各施工机械空间位置,场内道路布置走向,保证各施工阶段施工场地的高利用率,合理优化空间、提高安全性及便捷性。


中国二十二冶项目BIM应用经验分享的图7
中国二十二冶项目BIM应用经验分享的图8
中国二十二冶项目BIM应用经验分享的图9
中国二十二冶项目BIM应用经验分享的图10
中国二十二冶项目BIM应用经验分享的图11
中国二十二冶项目BIM应用经验分享的图12

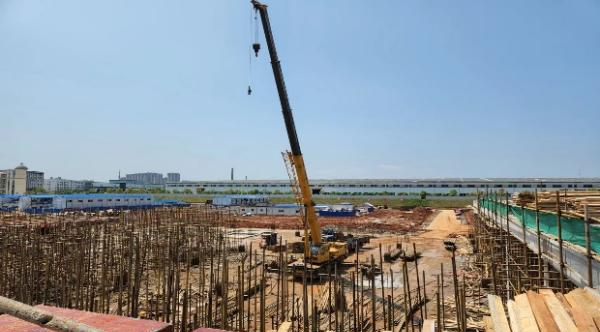

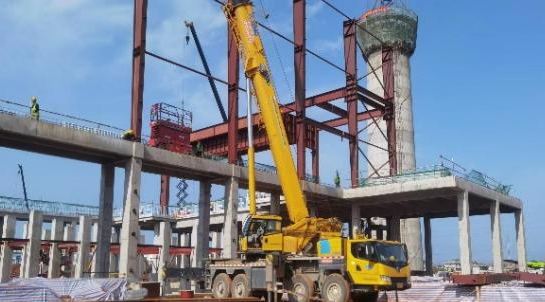

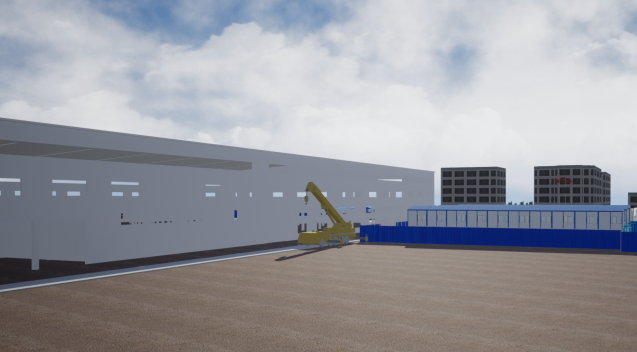

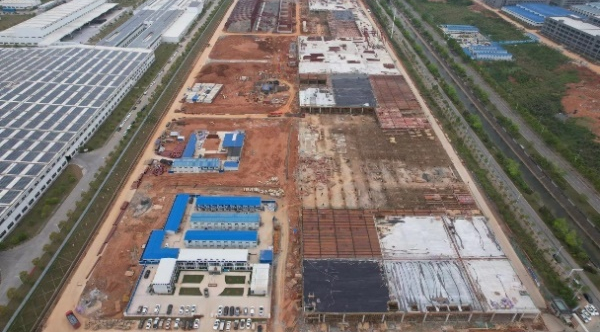

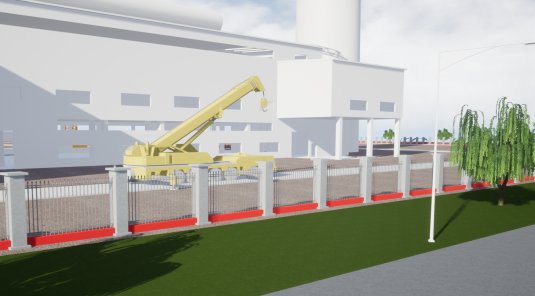

三维场布模型与现场对比图


3)自主渲染引擎与轻量化展示技术,方便现场交底与管理


BIMMAKE软件自带渲染引擎,可输出高质量渲染图片与渲染动画。


同时可将模型上传云端,轻量化浏览模型,方便现场的交底与管理。同时由于轻量化展示技术的便捷性,项目无需配备建模级别专业电脑,降低BIM实施成本。


中国二十二冶项目BIM应用经验分享的图13
中国二十二冶项目BIM应用经验分享的图14

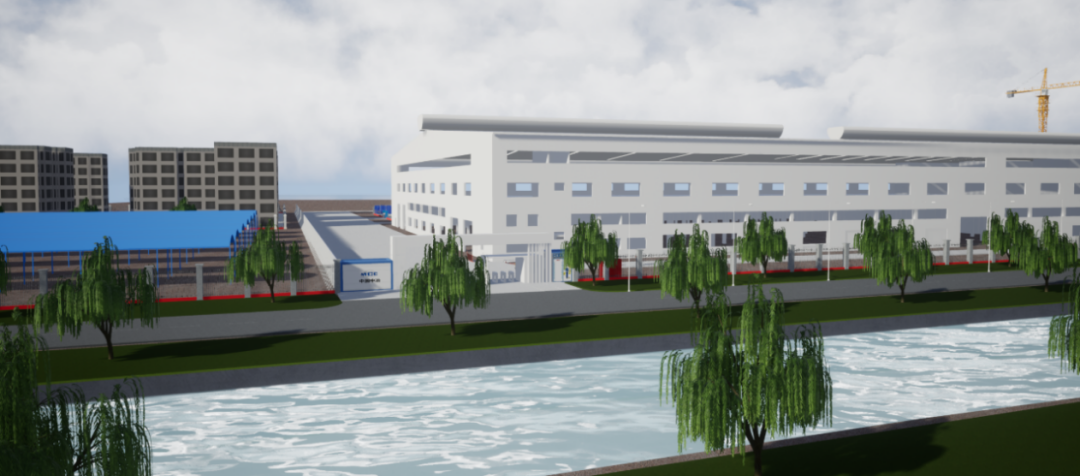

渲染模型

中国二十二冶项目BIM应用经验分享的图15

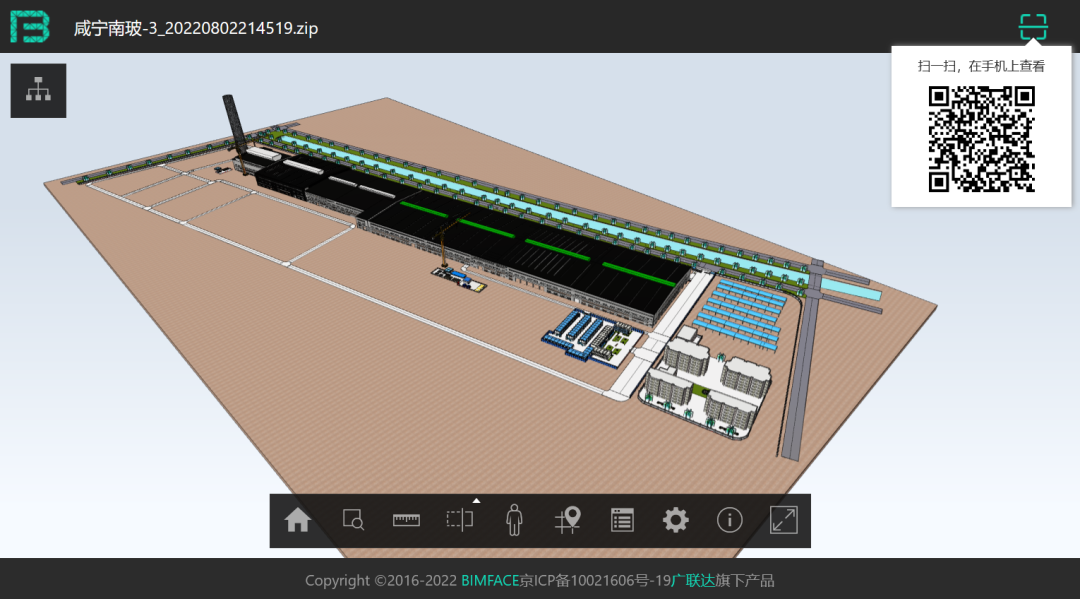

轻量化浏览模型


02

与业主进行场地布置沟通


传统方式:需要工程师开车到业主单位开会沟通,根据二维图纸,敲定方案细节。然后一起到现场核实和落实场地布置。需要花费大量的路途时间和油费,并且反复多次修改,多次修改版本,才可以落实。由于今年疫情的原因,施工企业和业主单位,对于上门拜访也是非常不方便。


新的方案:钟工采用了BIMMAKE直接生成轻量化模型与全景图片,上传到720云,生成二维码,在线就可以与业主沟通场布的细节,提高了业主对于施工企业数字信息化的认可。


中国二十二冶项目BIM应用经验分享的图16

轻量化展示模型(扫码查看)

中国二十二冶项目BIM应用经验分享的图17

720云项目模型(扫码查看)


03

报奖创优


集团公司对于项目有报奖的要求,在进行报奖的过程中,国产BIM软件BIMMAKE的应用,为报市级建筑安全文明施工现场,提供了帮助。

中国二十二冶项目BIM应用经验分享的图18
中国二十二冶项目BIM应用经验分享的图19
中国二十二冶项目BIM应用经验分享的图20

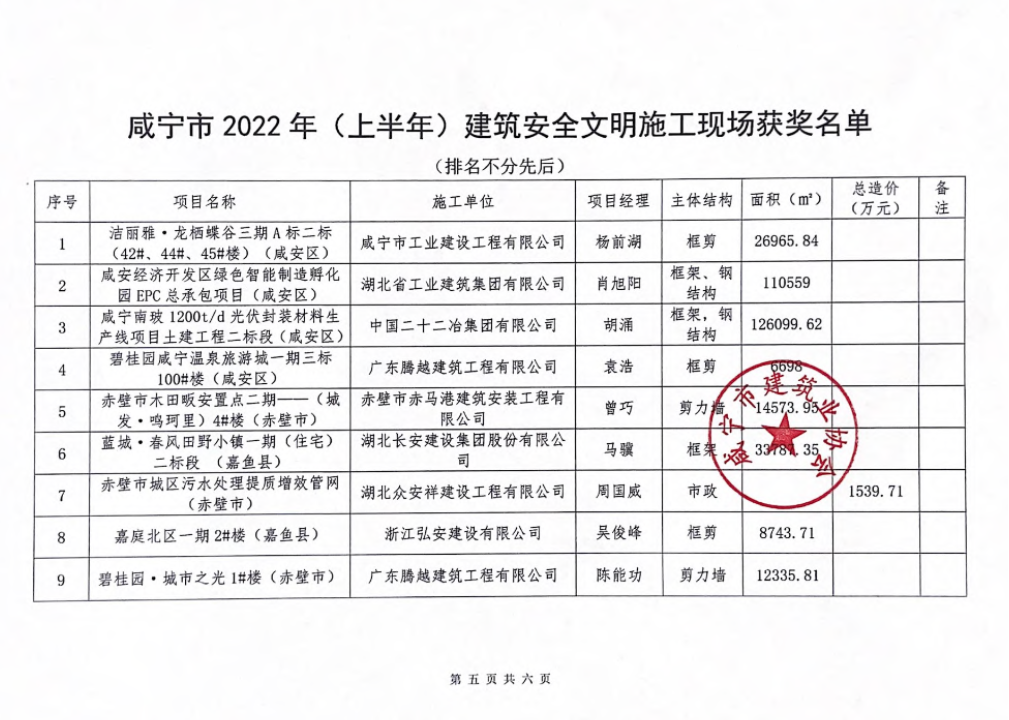

获奖证书


06

应用总结


01

对项目BIM工作的推动


目前,很多项目并没有专职的BIM工程师,往往是技术工程师兼职做BIM,那么一款好用、易用,能够提升工作效率的BIM软件就非常重要了。


BIMMAKE高效的模型获取与简便的操作,为项目BIM的应用奠定了基础。通过二十二冶深圳公司的项目应用,我们也看到了技术工程师也可轻松推动BIM的工作,为其他项目的应用提供了一定的借鉴。


02

“三维场布”项目应用价值


项目采用三维场布,合理策划场地堆放位置,不仅有效减少地形和空间受限的问题,提升了场布的精细化水平,图纸与现场吻合度提高至95%以上,节省了堆场和加工厂二次转移的费用,而且获得业主单位高度好评,并取得2022咸宁市建筑安全文明施工现场


另外,可视化渲染、模型上传云端,通过手机端轻松查看,视察项目更加轻便快捷,可供项目各部门使用,实现全员BIM技术应用,提高各部门工作效率,为公司后续创湖北省优质工程提供有利条件。

-END-


作者 | 中国二十二冶深圳分公司-钟龙杰、广联达-刘东泽

来源 | BIM改变未来
