AMESim之HCD库介绍 可自定义节流槽的滑阀模块

非全周开口滑阀是液压阀的基本结构形式之一，在阀芯凸肩上布置若干不同结构的节流槽，可获得不同的流量特性。非全周开口形式的阀口具有水力半径大、抗阻塞性能好 、阀口面积梯度易调节、流量控制范围宽等优点。广泛运用于工程机械多路阀主控制阀芯、平衡阀主阀芯、比例阀、伺服阀等液压阀中。

在实际工程运用中，主要用到两种典型的节流槽结构，一种是等截面节流槽，比如常见的 U 型节流槽，另一种是渐扩形节流槽，如 V 型、K 型等。由 U、V、K等基本节流槽结构，还可以组合出结构形式更为丰富的组合节流槽，可以获得多种形式的多级阀口面积曲线，而在实际工程机械的液压阀中，采用的多为组合节流槽，常见的有 U+U 型、U+V 型、U+K 型等结构。

在AMESim中我们可以通过BASEN01模块实现对节流槽形式与数量的自定义。

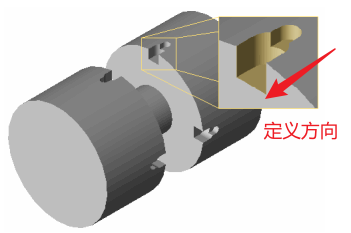

在AMEsim中节流槽定义方式为逐级定义，方向由阀芯内侧向边缘衍生，最多定义10级，因此对于一些复杂节流槽的仿真存在一定的局限性。

一共有5种基础节流槽形式，分别为：

1. 圆形



2. 三角形

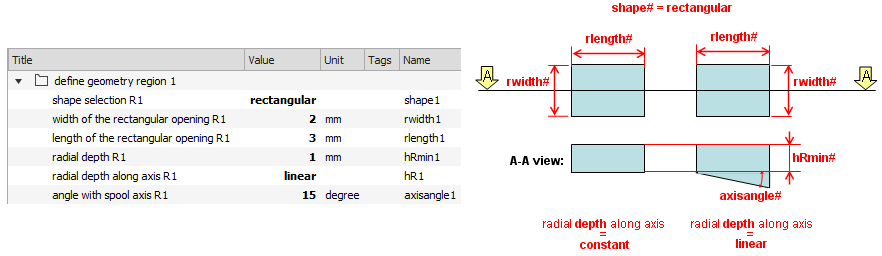

3. 矩形



4. 梯形

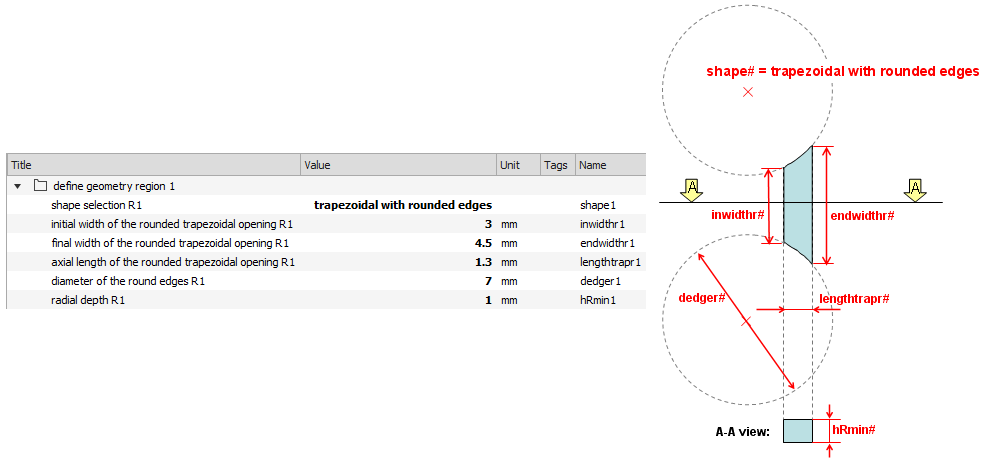

5. 弧边梯形









由于该模块可定义选项较多，我们分为上下两部分进行介绍。下部分我们介绍多阶与非对称阀口如何进行定义。
