【仿真平台性能测试】Abaqus显式求解分析

背景

CAE是高性能计算的主要应用场景。本期选取CAE领域最常用的仿真软件Abaqus,选择基于Abaqus显式求解的某型汽车碰撞的案例。我们来看下基于“神工坊”高性能仿真平台”的Abaqus显式求解计算,和其他仿真云平台进行效率对比如何。


Abaqus显示求解适用于非线性的动力学问题和准静态问题,适用于模拟碰撞、冲击和爆炸等问题,因此广泛应用于航空、航天、汽车等领域。显式求解应用中心差分方法对运动方程进行显式的时间积分,应用一个增量步的条件计算下一个增量步的条件,且需要较小的时间增量,所以对计算机的硬件要求较高。



1
模型介绍

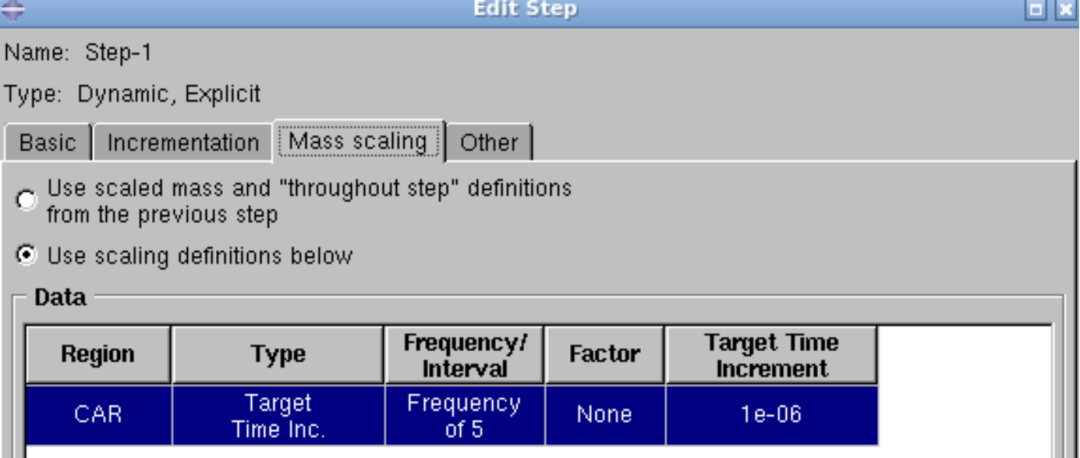

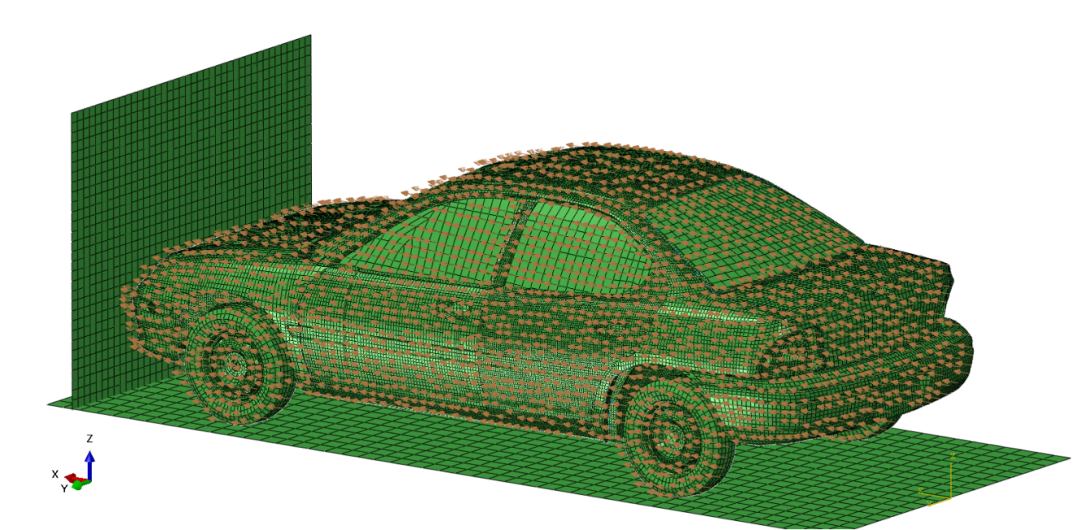

我们进行显式分析的模型为某型汽车的碰撞有限元模型。使用材料为某型钢,模型网格数量为300万,实体网格使用C3D8R,壳体网格使用S4RS。仿真时间为0.6s。使用质量缩放,定义时间增量步为1E-06。


【仿真平台性能测试】Abaqus显式求解分析的图1


汽车、路面和墙体之间接触使用通用接触。定义墙体为刚体、路面为刚体。通过在墙体上定义RP点,将固定约束施加在RP点上使得墙体固定。汽车的初始速度为25mph,在车体上施加速度场,方向为X轴正方向。

【仿真平台性能测试】Abaqus显式求解分析的图2


2
仿真结果

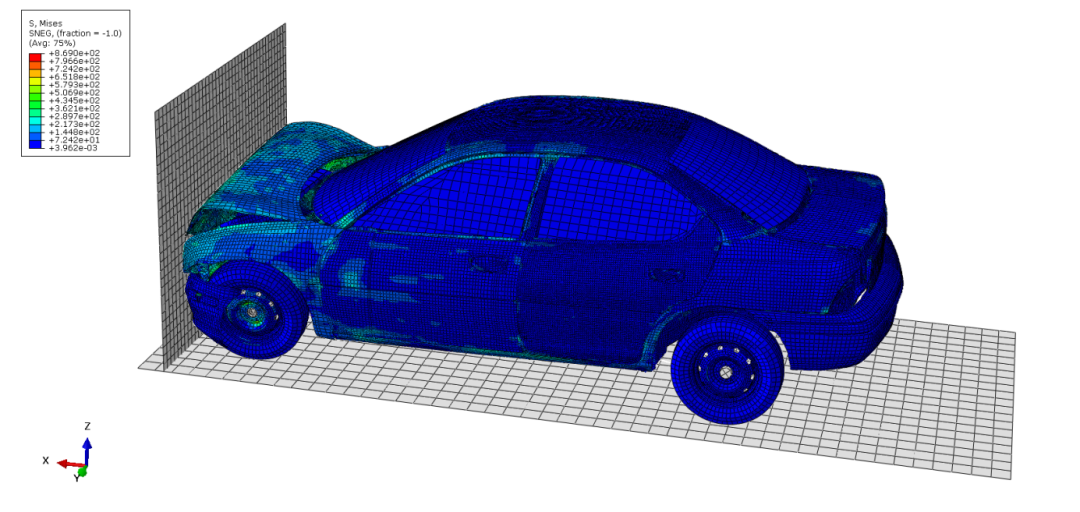

仿真后的应力云图如下所示:

【仿真平台性能测试】Abaqus显式求解分析的图3

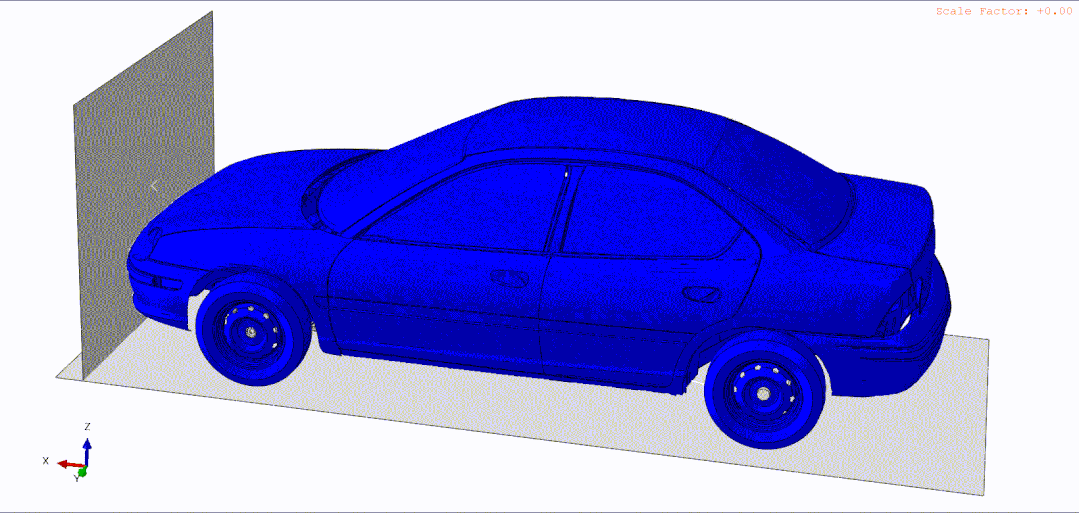

汽车碰撞过程:


【仿真平台性能测试】Abaqus显式求解分析的图4


3
仿真云平台对比

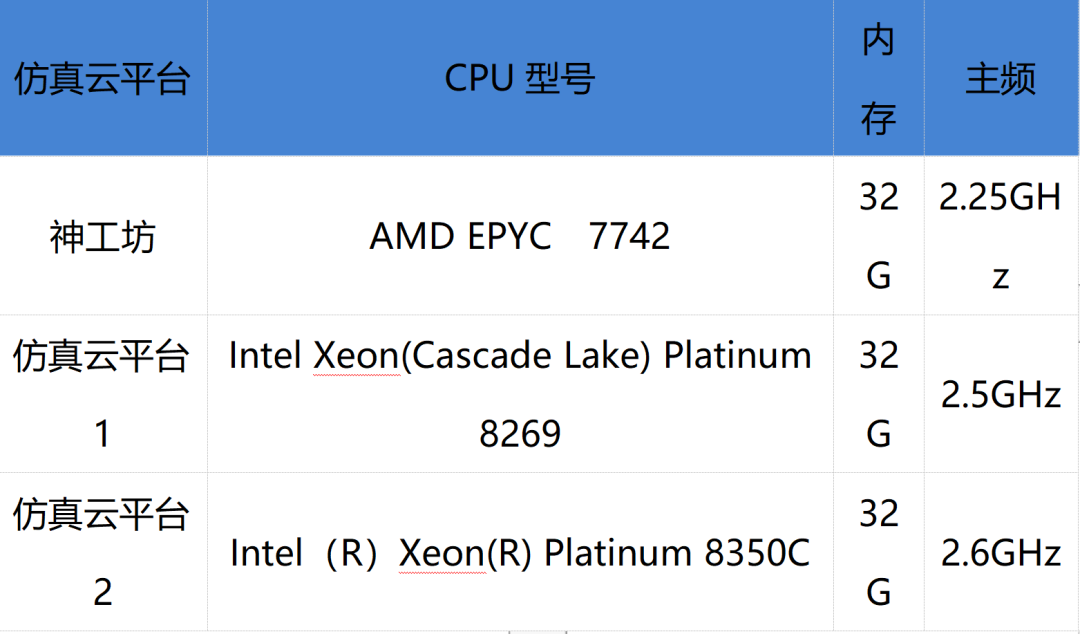

进行Abaqus显式求解分析时,所使用的“神工坊”高性能仿真平台与其他两家仿真云平台的硬件参数如下表所示:

【仿真平台性能测试】Abaqus显式求解分析的图5

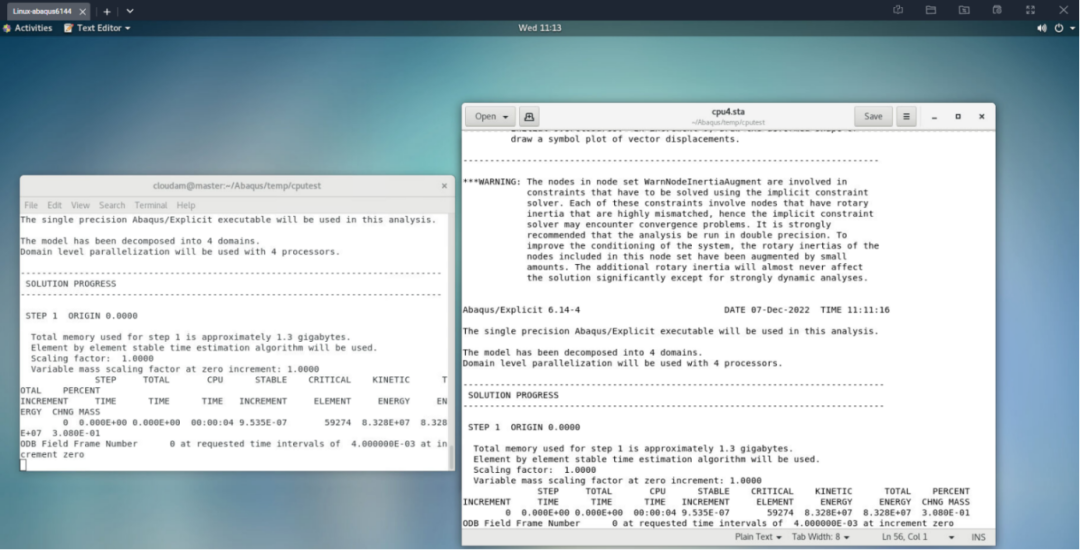

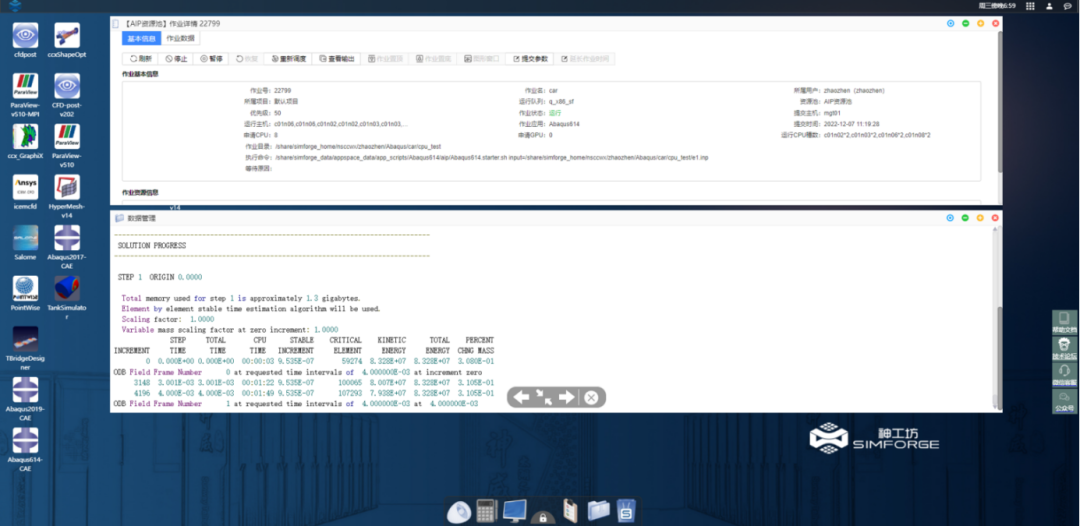

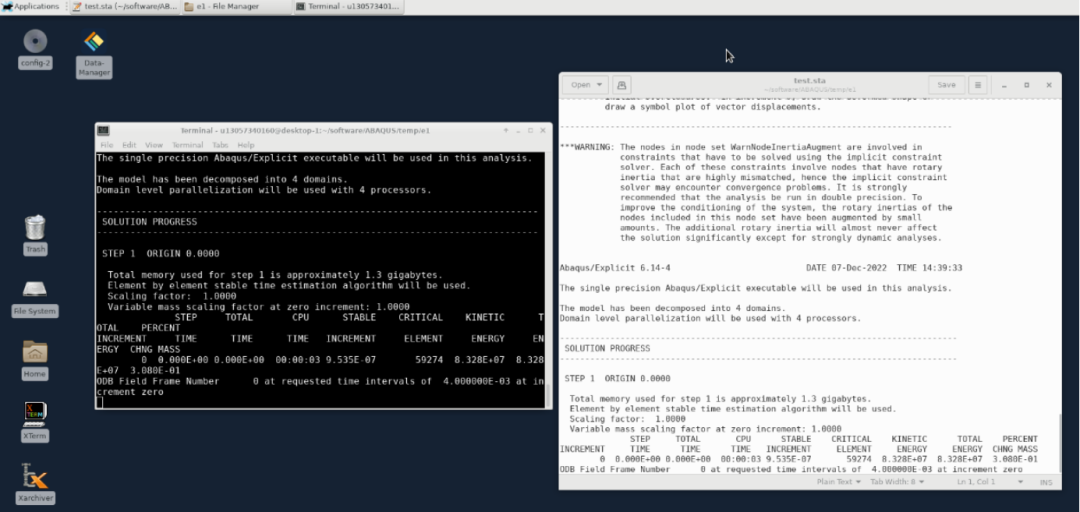

提交显式计算后,各个平台的计算日志如下:

【仿真平台性能测试】Abaqus显式求解分析的图6


【仿真平台性能测试】Abaqus显式求解分析的图7


【仿真平台性能测试】Abaqus显式求解分析的图8


本次仿真并行规模分别选取了4核、16核、32核、64核、128核,受限另外两个平台无法进行跨节点并行,并行规模无法进一步扩大。但是我们在“神工坊”高性能平台进行了256核的并行计算, 结果显示计算用时会进一步缩短


点击试用


“神工坊”高性能仿真平台与其他几家仿真云平台的计算时间如下图所示。仿真云平台2最高只能64核并行使用,故图表中无仿真云平台2并行规模为128核的结果。

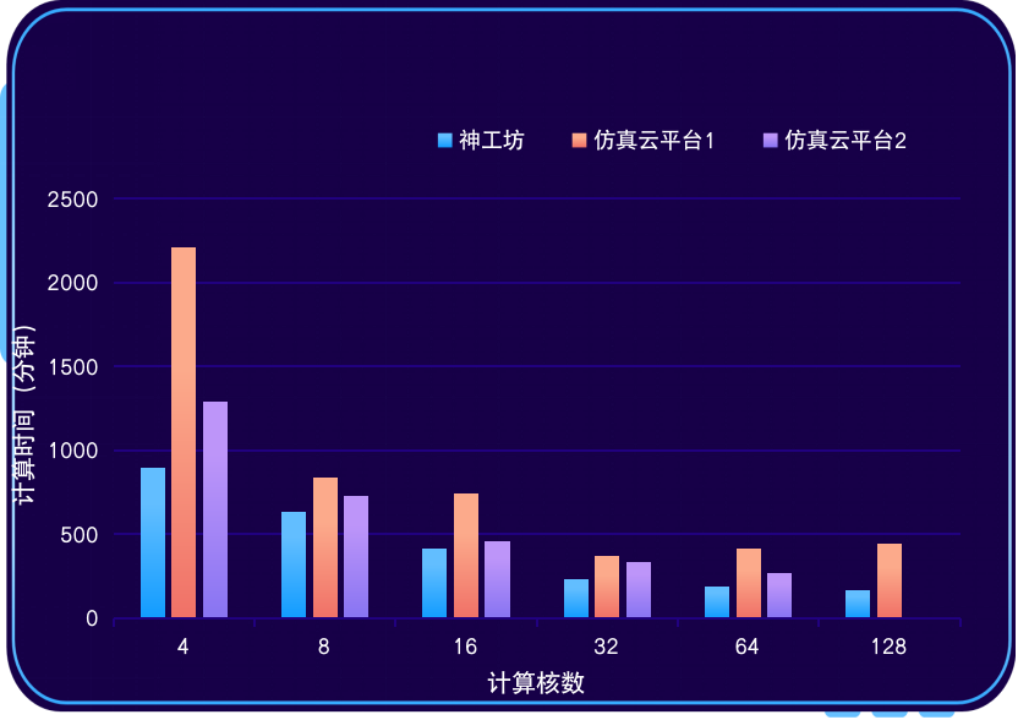

【仿真平台性能测试】Abaqus显式求解分析的图9


可以发现,“神工坊”高性能仿真平台(点击了解详情)进行显式动力学仿真分析时,仿真计算所用的时间随着计算所用核数的增加而持续减少,反观仿真云平台1,其计算所用时间在使用到64核、128核时,时间反而有了增加。


不仅如此,在使用相同的计算核数时,“神工坊”高性能仿真平台计算所用时间也远短于其他仿真云平台,并且“神工坊”高性能仿真平台在使用32核的计算时间比其他仿真云平台使用64、128核的计算时间更短。



4
结论


综上所述,“神工坊”高性能仿真平台在进行Abaqus显式求解分析时,其 性能优于其他仿真云平台


“神工坊”高性能仿真平台以超算HPC集群作为硬件支撑,加上“神工坊”对于仿真软件进行了CPU的适配与优化,不仅能够实现跨节点大规模并行计算,还缩短了在结构设计中对碰撞、冲击等仿真所需时间,提高了设计工作效率,为产品的设计优化工作提速。


【仿真平台性能测试】Abaqus显式求解分析的图10

十四五期间,工业数字化将是工业转型升级的主路线。“神工坊”秉持“算力赋能、协同创新”的理念,争做“先进算力到仿真算能的转换器”、“离散机理和垂直仿真场景的连接器”,助力我国工程仿真技术实现跨越发展,支撑重大装备研制创新和工业设计研发数字化转型。


【仿真平台性能测试】Abaqus显式求解分析的图11
