abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟

FCC------以铝为代表,参数使用原始abaqus提供的参数

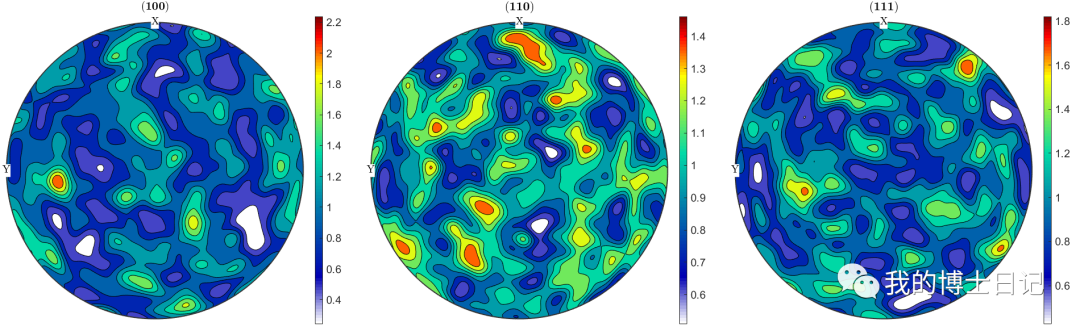

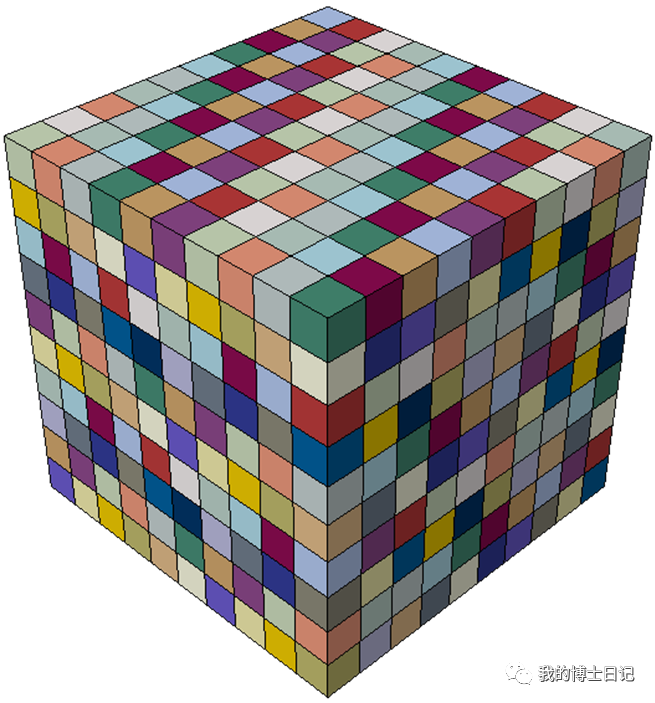

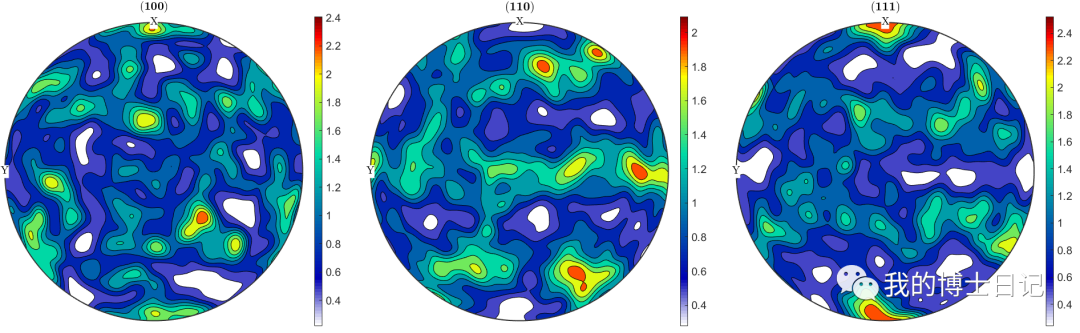

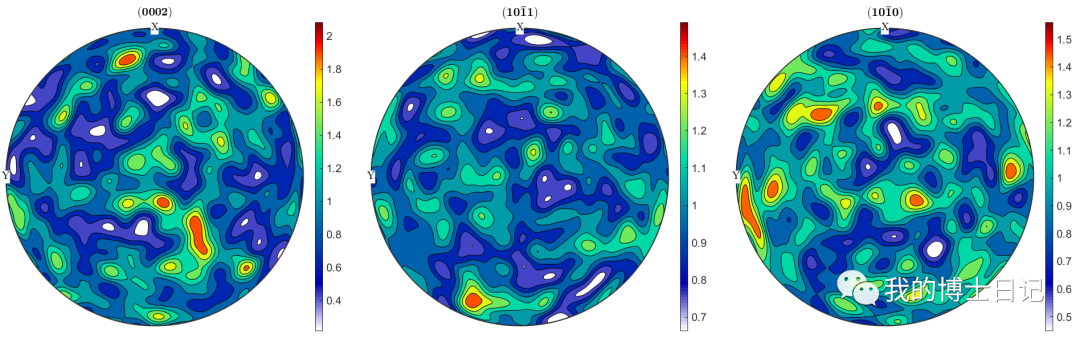

织构演化模拟模型使用包含1000个单元的1*1*1mm立方体,其中每个单元表示一个特定取向的单晶,初始织构使用软件生成1000组随机取向,并分配给不同的单元,模型和初始织构如下图所示,

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图1

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图2

利用周期性边界条件分别模拟多晶沿着ND方向拉伸,压缩,以及沿着ND方向进行平面应变压缩时的织构

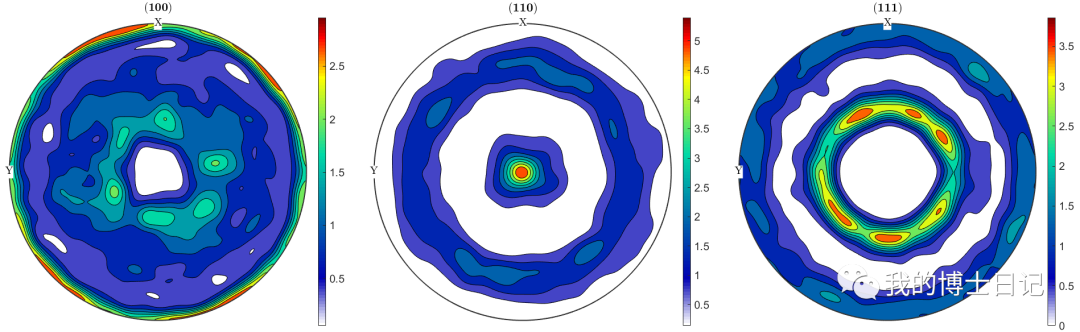

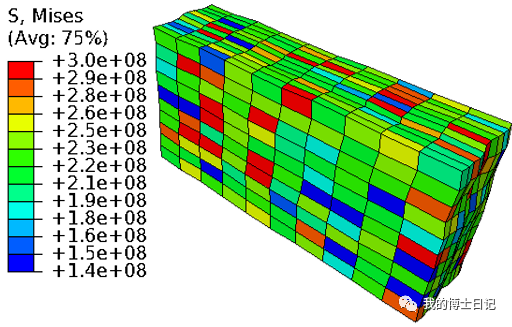

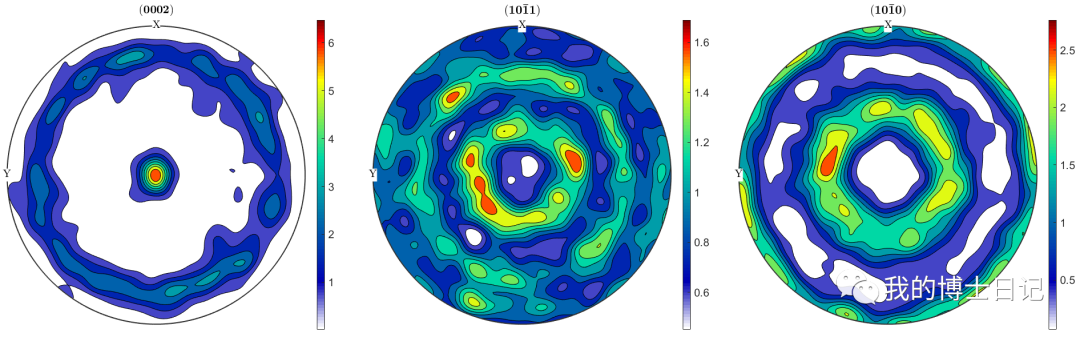

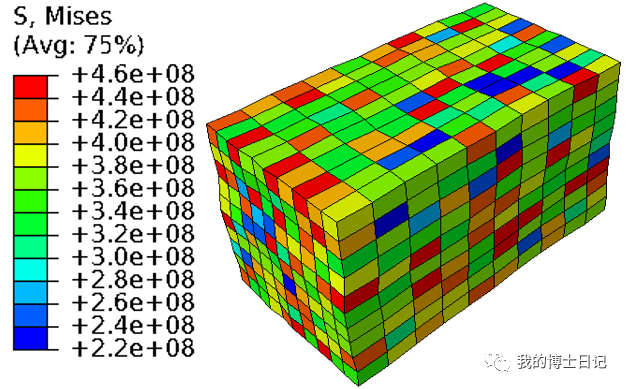

RD拉伸织构:

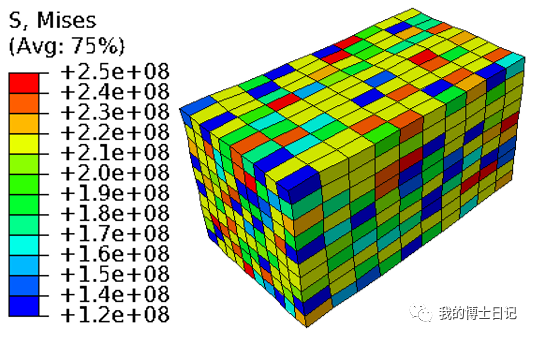

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图3

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图4

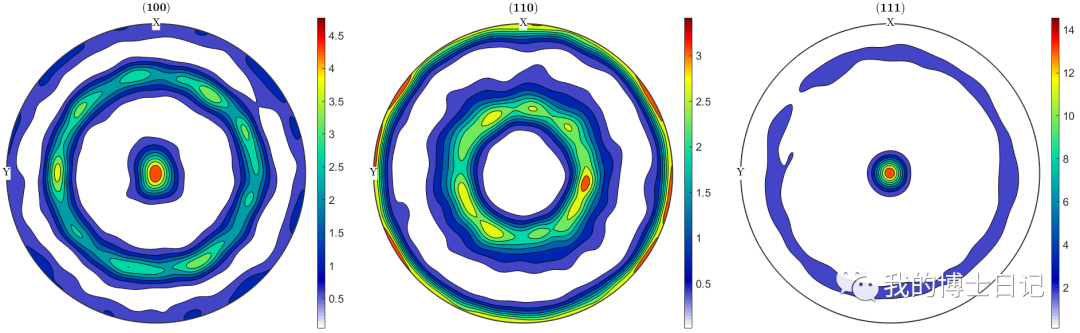

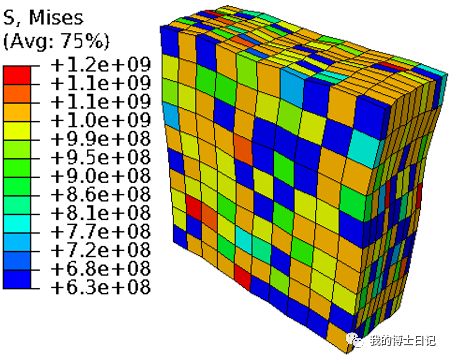

RD压缩织构:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图5

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图6

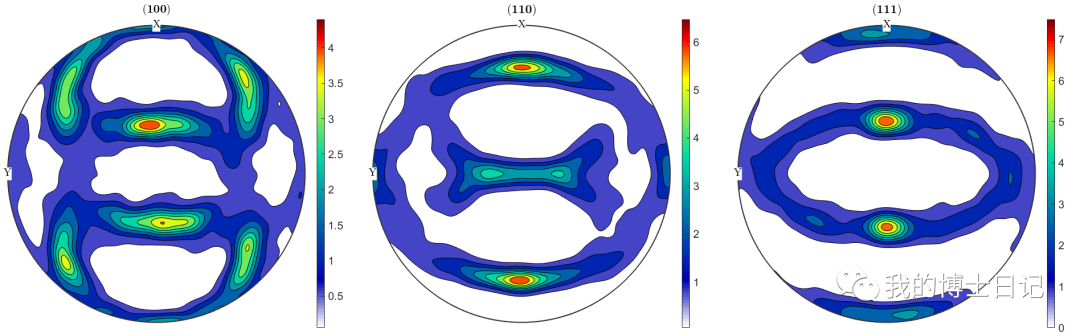

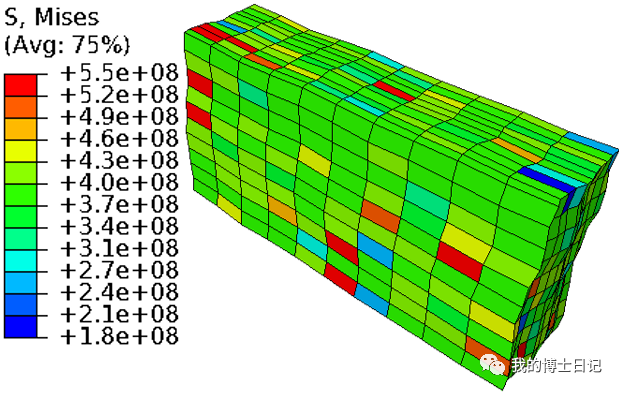

ND平面应变压缩织构:

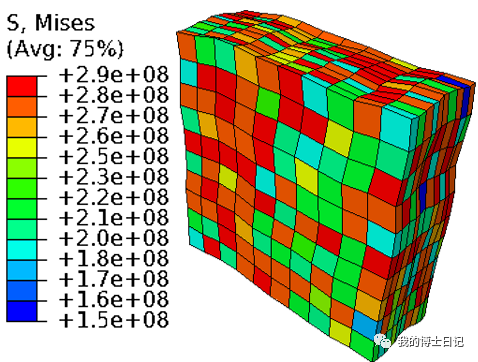

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图7

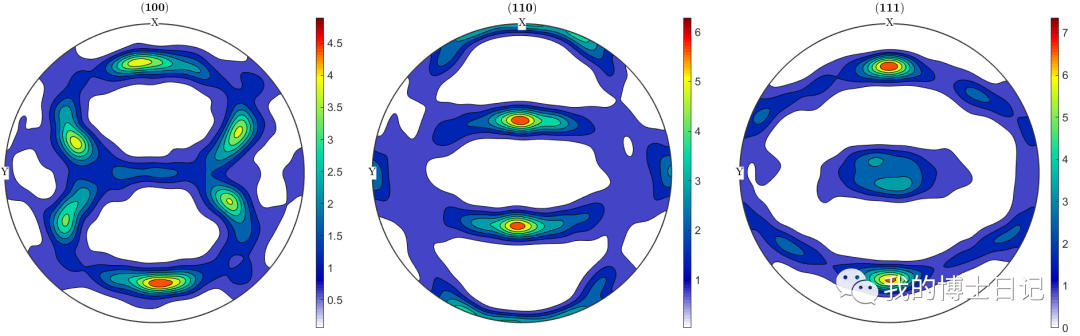

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图8

BCC------以铁素体为代表,参数使用原始abaqus提供的参数

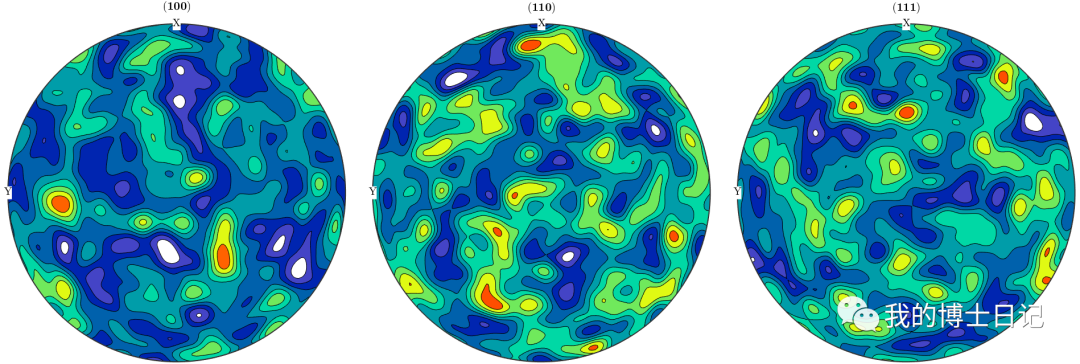

织构演化模拟模型使用包含1000个单元的1*1*1mm立方体,其中每个单元表示一个特定取向的单晶,初始织构使用软件生成1000组随机取向,并分配给不同的单元,模型和初始织构如下图所示,

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图9

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图10

利用周期性边界条件分别模拟多晶沿着ND方向拉伸,压缩,以及沿着ND方向进行平面应变压缩时的织构

拉伸织构:

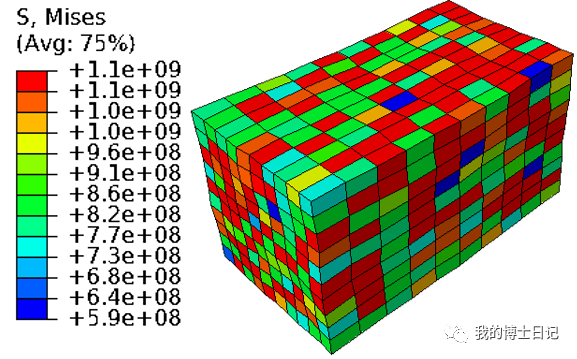

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图11

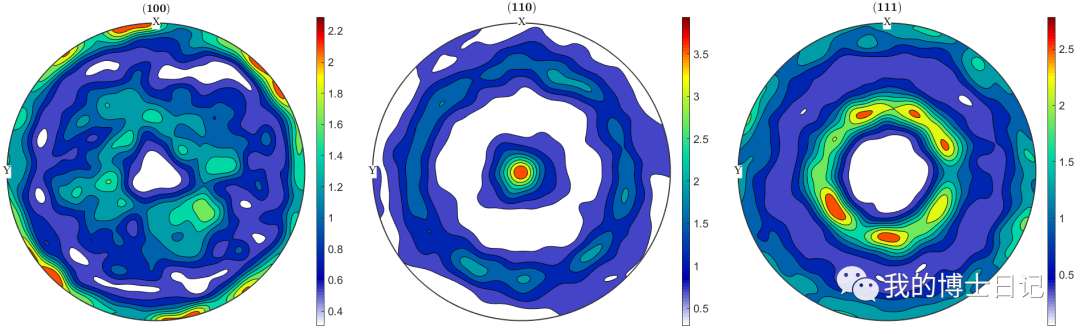

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图12

压缩织构:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图13

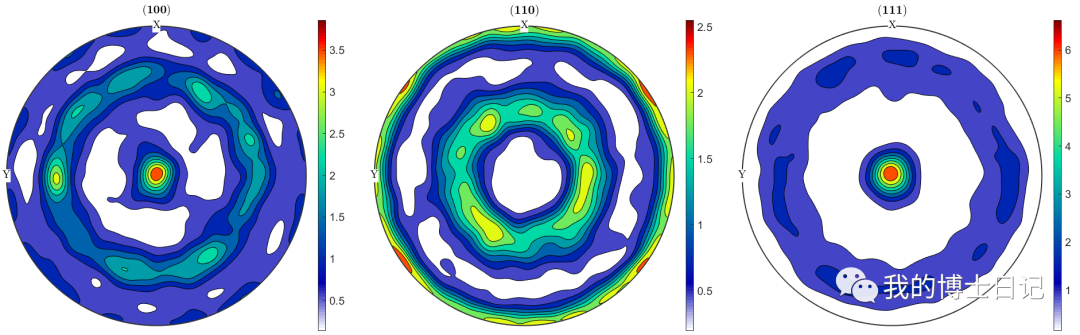

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图14

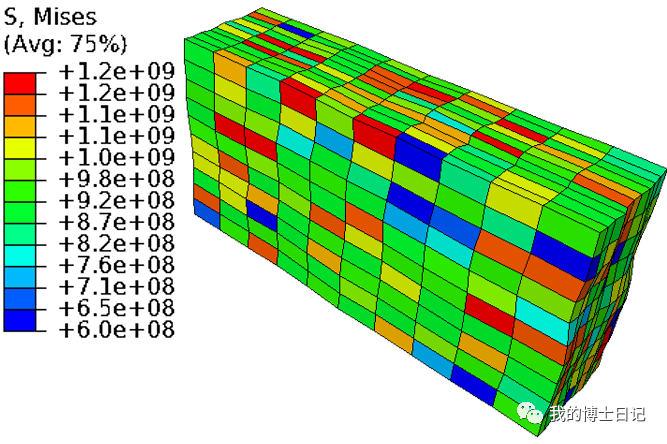

平面应变压缩织构:

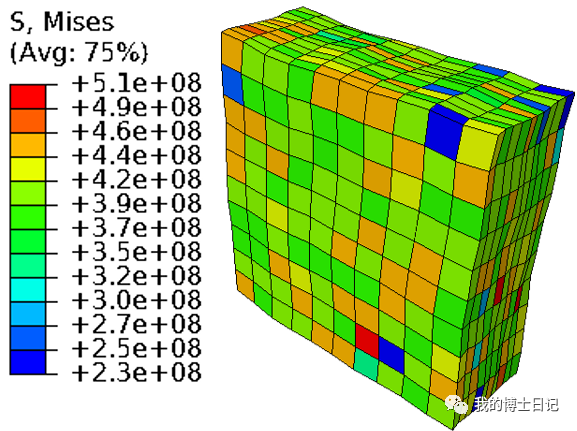

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图15

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图16

HCP------以镁为代表,参数使用原始abaqus提供的参数

织构演化模拟模型使用包含1000个单元的1*1*1mm立方体,其中每个单元表示一个特定取向的单晶,初始织构使用软件生成1000组随机取向,并分配给不同的单元,模型和初始织构如下图所示,

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图17

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图18

利用周期性边界条件分别模拟多晶沿着ND方向拉伸,压缩,以及沿着ND方向进行平面应变压缩时的织构

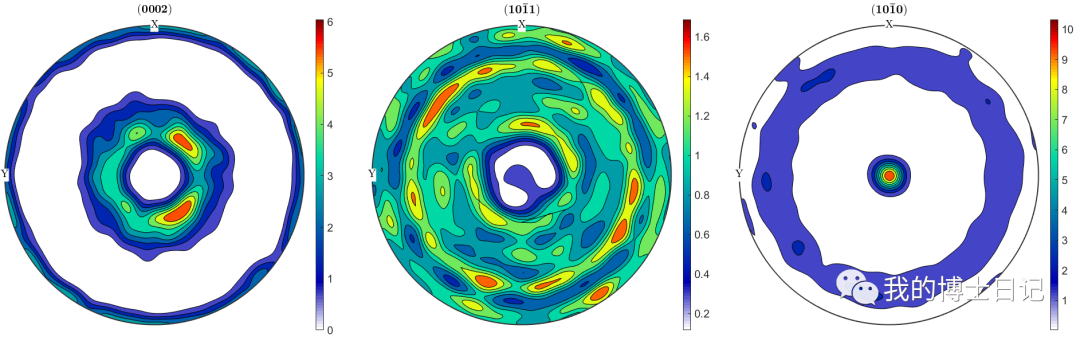

拉伸织构:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图19

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图20

压缩织构:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图21

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图22


平面应变压缩织构:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图23

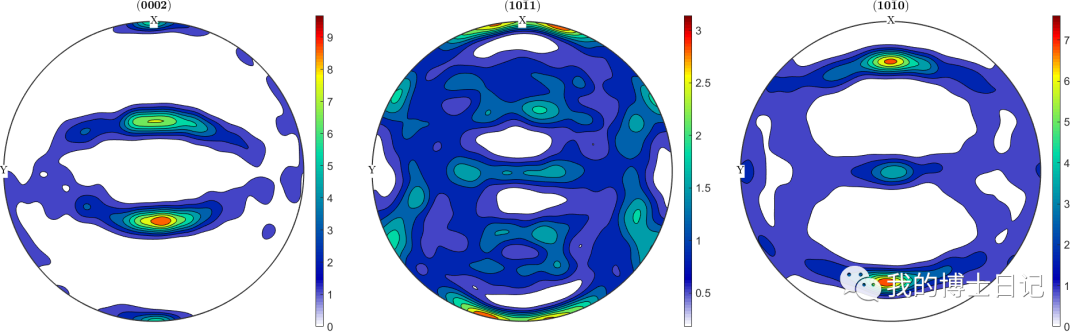

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图24


多晶局部应力应变场分布模拟与宏观应力应变响应。以FCC-铝为例子。BCC与HCP同理。

模型使用包含500个晶粒100000个单元的板状多晶,承受X方向20%的工程应变。局部应力应变分布与宏观应力应变响应结果如下:

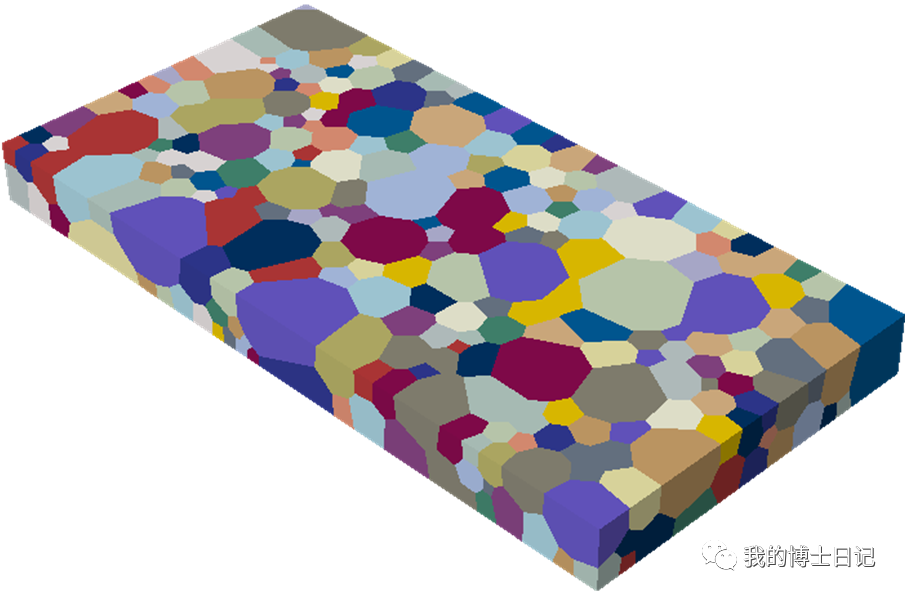

初始几何模型与晶粒取向分布:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图25

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图26

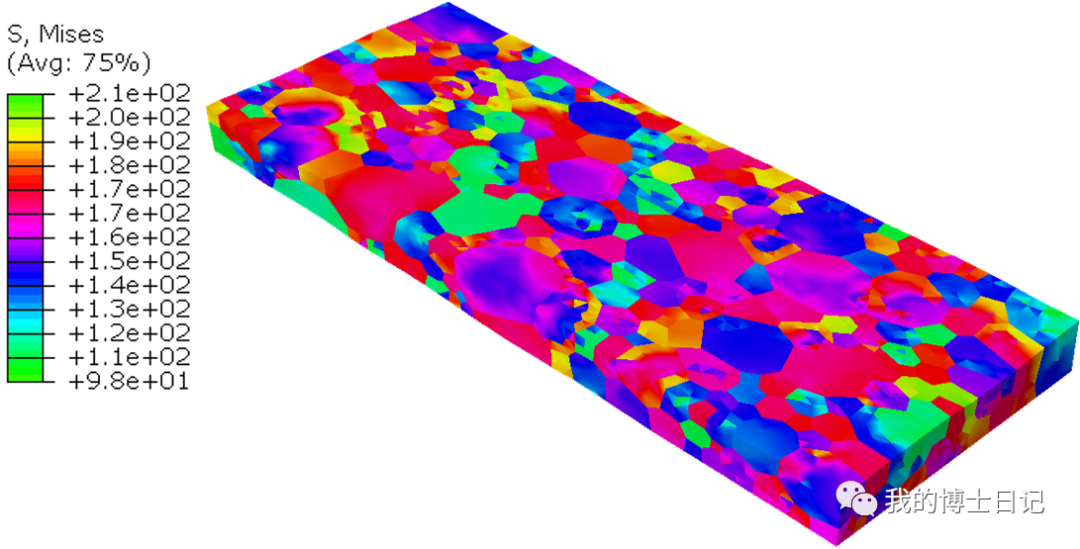

拉伸变形局部应力分布:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图27

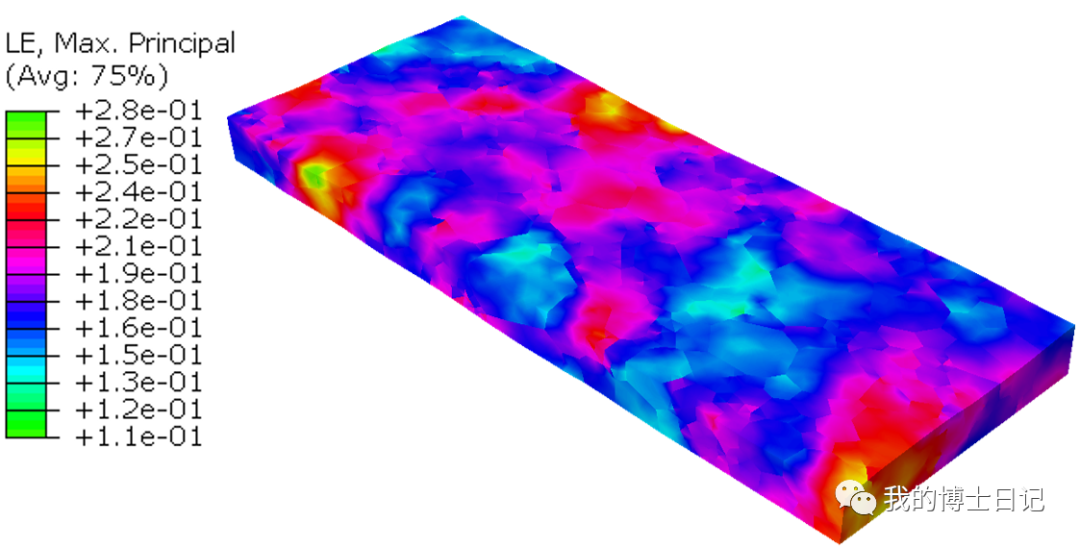

拉伸变形局部应变分布:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图28

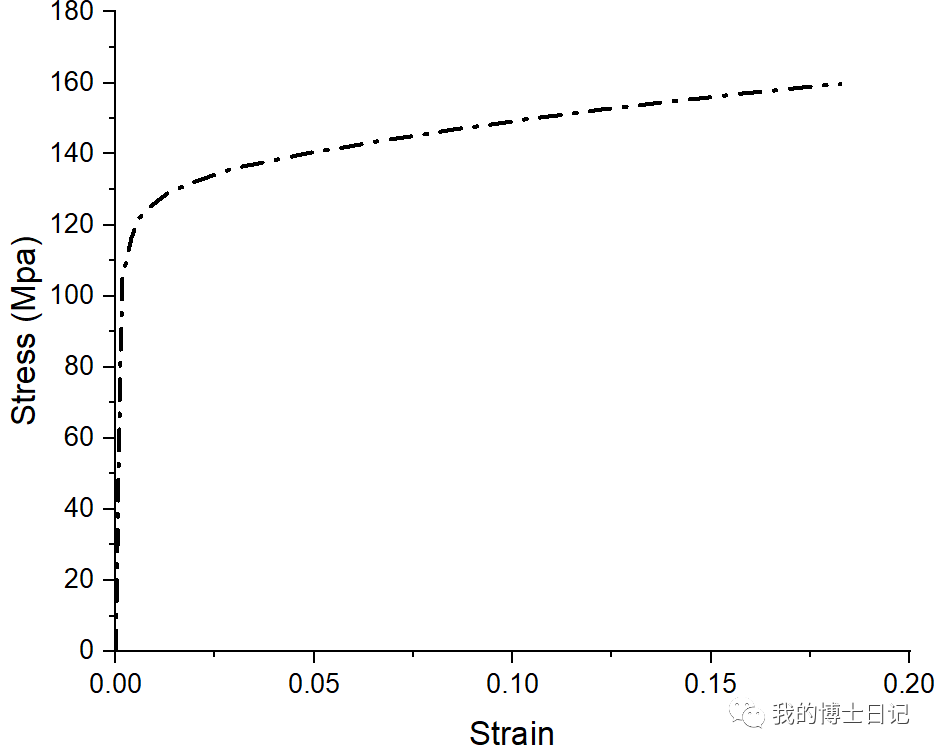

宏观应力应变响应情况:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图29

变形结束后多晶取向分布:

abaqus调用damask实现FCC,BCC,HCP多晶织构演化和应力应变场分布模拟的图30

相同参数下,模拟结果与黄umat结果保持一致,如织构演化,应力应变分布,以及宏观应力应变响应。
