SolidWorks建模练习(50):不规则弹簧

最终结果如下图所示:

SolidWorks建模练习(50):不规则弹簧的图1

方法:

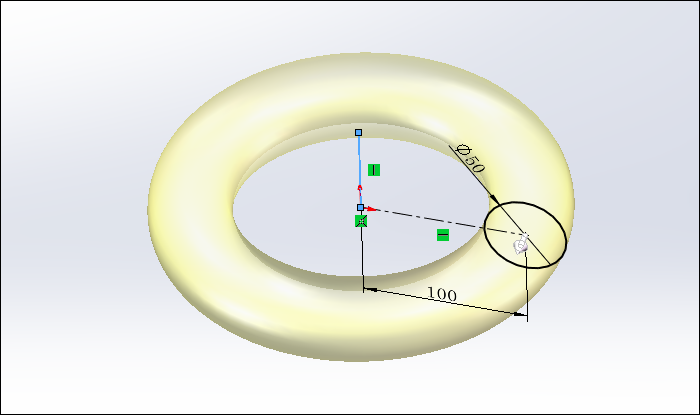

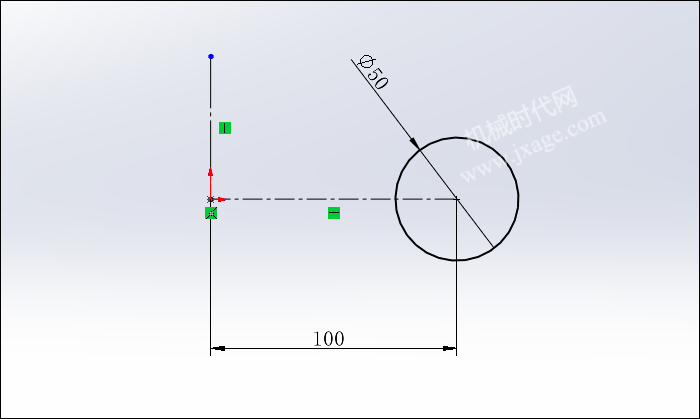

1.点击“插入”-“曲面”-“旋转曲面”,选择前视基准面作为草绘平面,绘制如下图所示的草图。

SolidWorks建模练习(50):不规则弹簧的图2

点击勾号完成。

SolidWorks建模练习(50):不规则弹簧的图3

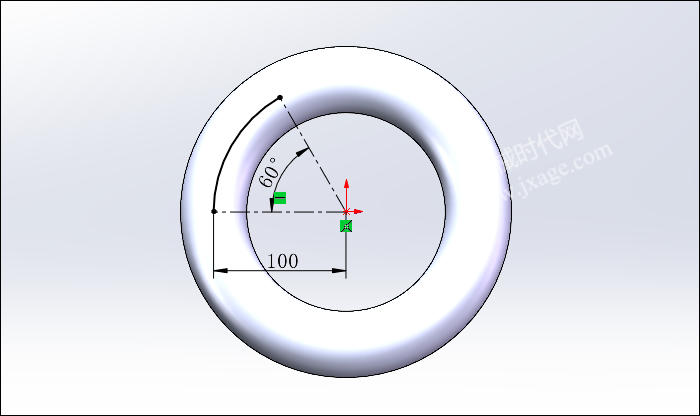

2.点击草图,在上视图基准面绘制如下图所示的草图。

SolidWorks建模练习(50):不规则弹簧的图4

3.再次点击草图,在前视图基准面绘制如下图所示的草图。

SolidWorks建模练习(50):不规则弹簧的图5

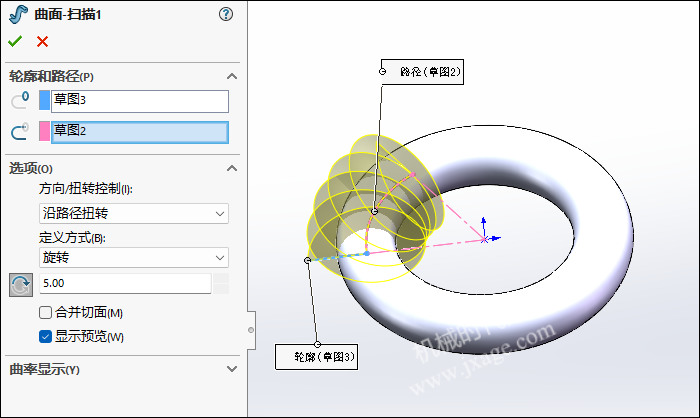

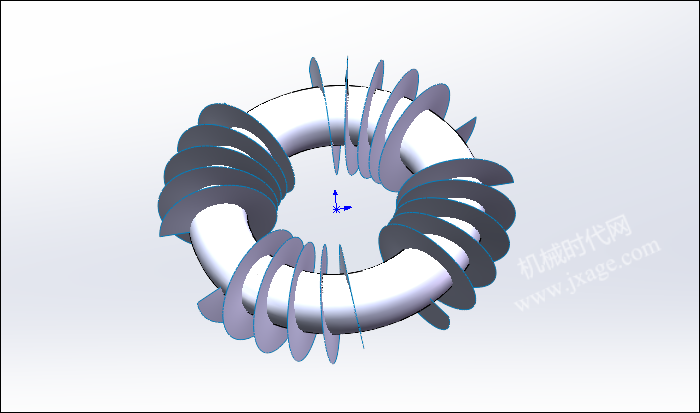

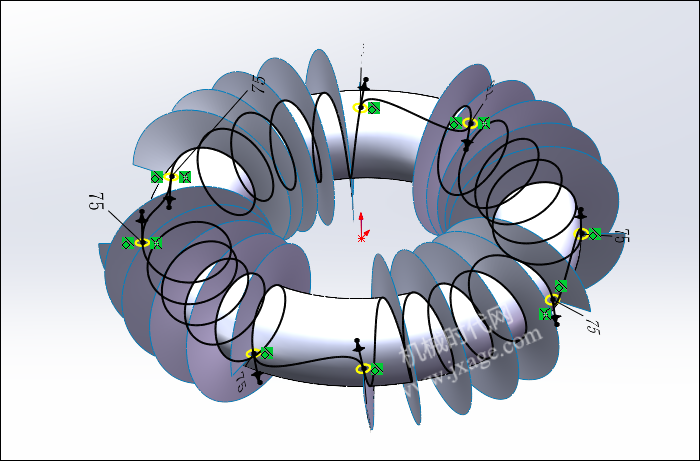

4.点击“插入”-“曲面”-“扫描曲面”,选择草图2作为扫描的路径,选择草图3作为扫描的轮廓,方向/扭转控制设置为“沿路径扭转”,旋转5圈,如下图所示,点击勾号完成。

SolidWorks建模练习(50):不规则弹簧的图6

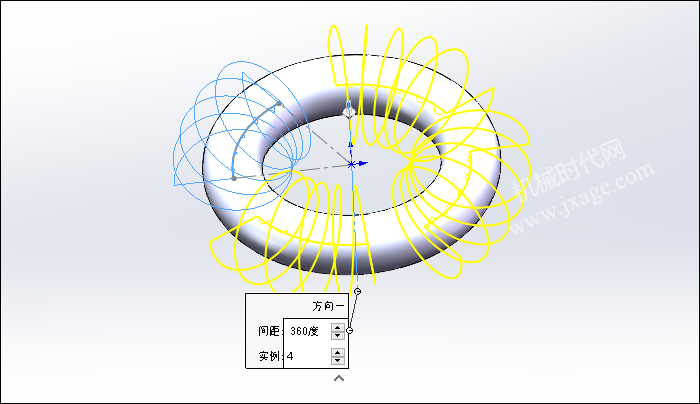

5.点击圆周阵列,选择上一步创建的扫描特征作为阵列对象,阵列数量为4。

SolidWorks建模练习(50):不规则弹簧的图7

点击勾号完成。

SolidWorks建模练习(50):不规则弹簧的图8

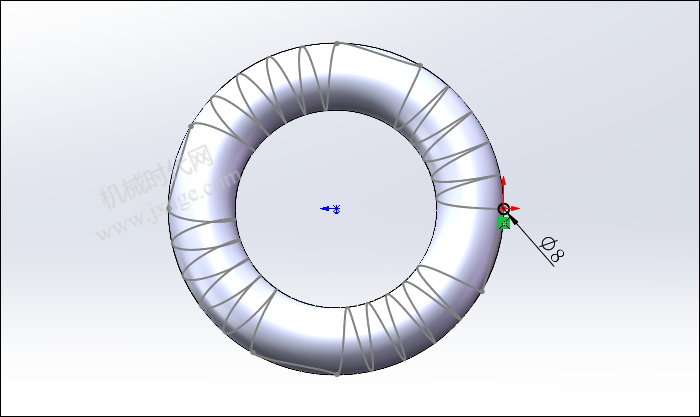

6.点击3D草图,通过“交叉曲线”命令创建出如下图所示的曲线,即步骤1的旋转特征和步骤的扫描特征的交线。

SolidWorks建模练习(50):不规则弹簧的图9

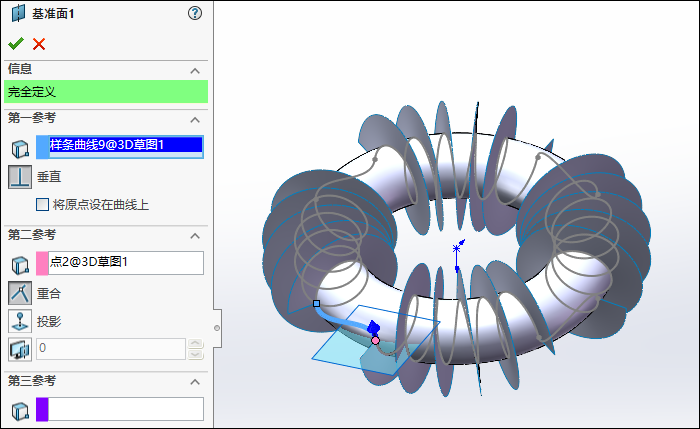

7.创建基准平面1,如下图所示。

SolidWorks建模练习(50):不规则弹簧的图10

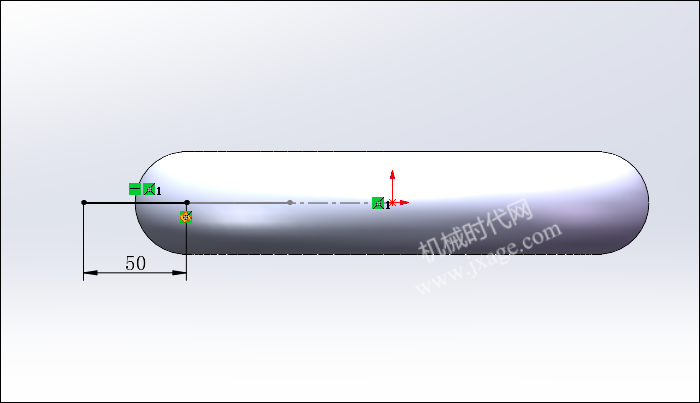

8.点击草图,在上一步创建的基准平面上绘制如下图所示的草图。

SolidWorks建模练习(50):不规则弹簧的图11

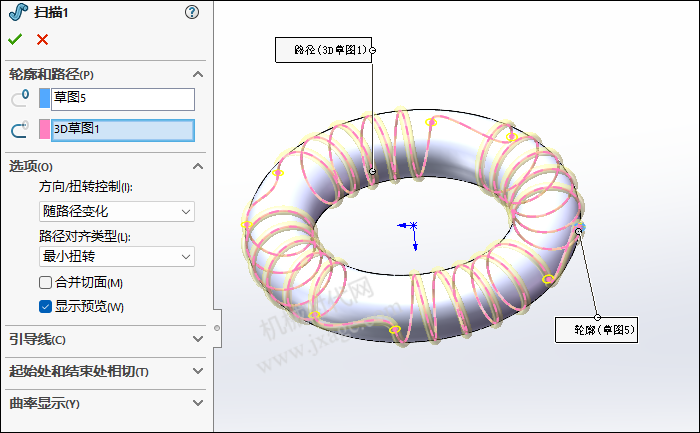

9.点击扫描,选择3D草图1作为扫描的路径,选择上一步创建的草图(草图5)作为扫描的轮廓,点击勾号完成。

SolidWorks建模练习(50):不规则弹簧的图12

扫描完成。

SolidWorks建模练习(50):不规则弹簧的图13

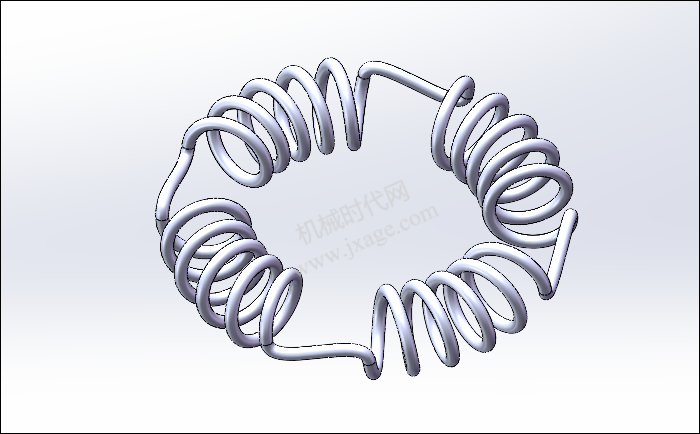

10.完成。

SolidWorks建模练习(50):不规则弹簧的图14
