自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子

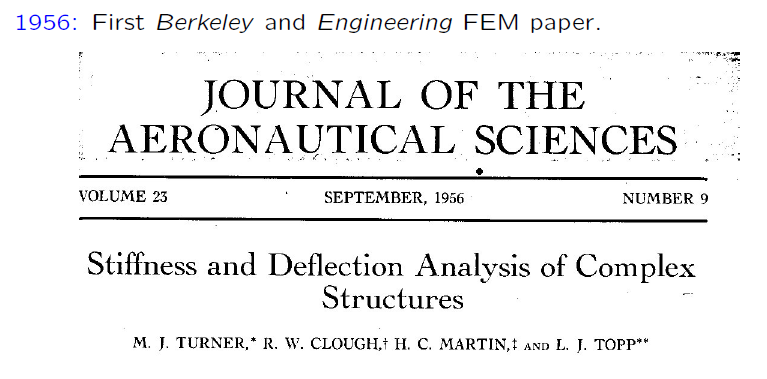

有限单元法是一种古老的数值求解技术,最早可追溯至二十世纪五十年代,至今已有约70年的时间。一般认为,加州伯克利学院(UCB)是有限元法的发源地之一。世界上第一篇关于有限元法的论文是UCB的Turner,clough和Topp,发表于1956年。

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图1

而最早的有限元程序,则是UCB的Ed WILSON在1958年编写的,采用的语言是一种古老的语言Fortran。

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图2

在后来的几十年中,各种不同的有限元软件层出不穷,商业软件和开源软件不断涌现。

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图3

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图4

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图5

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图6

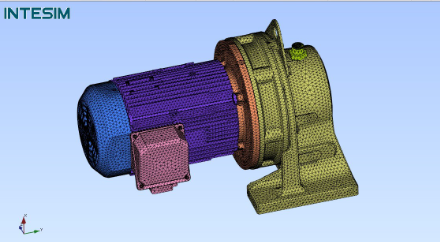

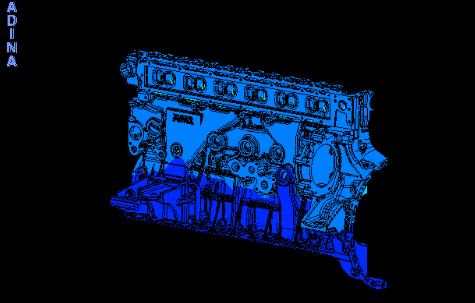

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图7自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图8


自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图9自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图10

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图11

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图12

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图13


这些软件带来了功能上的不断扩展和可视化方面的不断便利。今天的有限元软件用户享受了有限元软件发展的各种便利,良好的操作界面,精美的后处理云图让人不禁心旷神怡。而实际上,在早期,很多商业有限元软件实际上是没有用户界面的,用户需要手动填写有限元软件需要的“输入卡片”,从而准备有限元程序的输入数据。

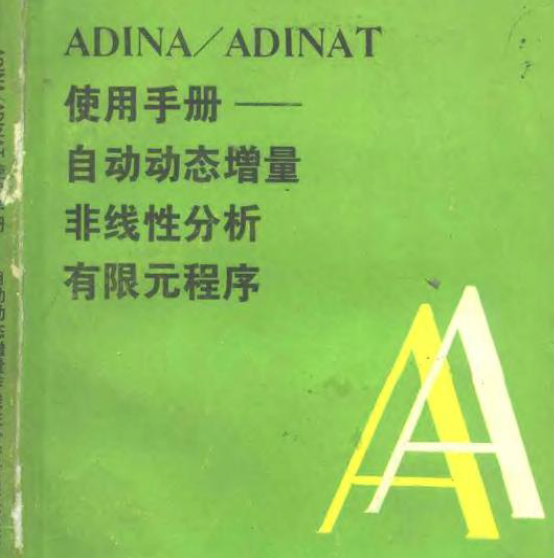

在二十世纪八十年代,知名的商业有限元软件adina软件传入我国,在当时积累了广泛用户。在那个时代,今天风靡的ansys和abaqus在我国还鲜有人用甚至没有人使用。值得一提的是,尽管adina是商业软件,但是其是开源的。我国当时的学者还对该程序进行了一定的研究,并且翻译了adina开发者k j bathe的有限元教材《有限元分析中的数值方法》和adina的手册。

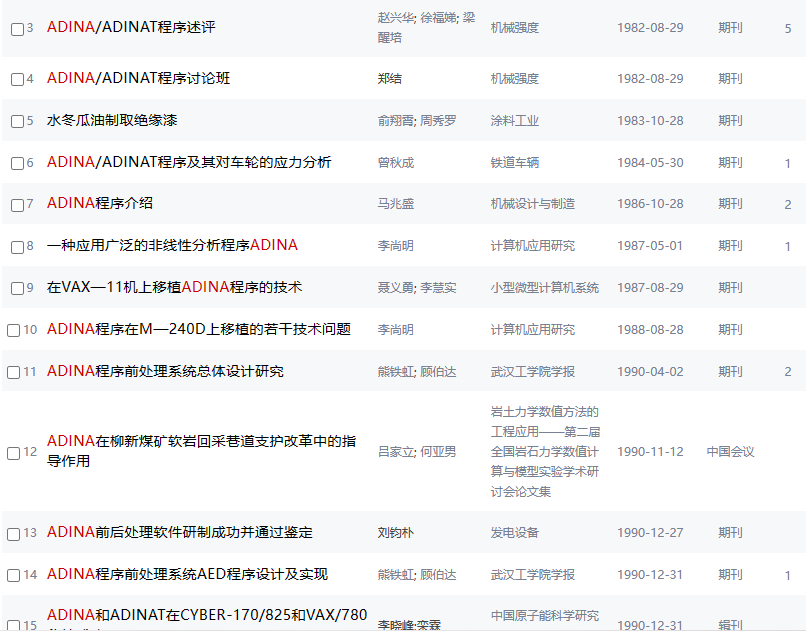

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图14

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图15

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图16

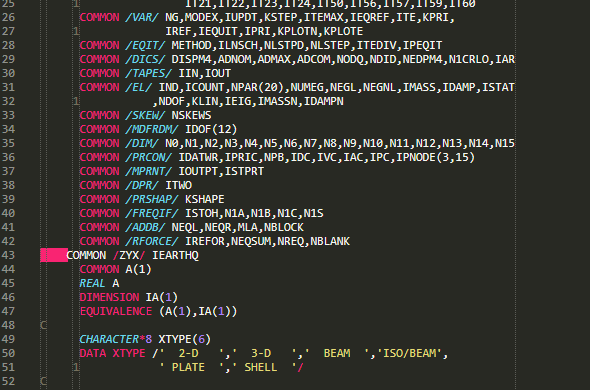

在互联网上,今天我们还可以找到adina81和adina84版本的Fortran源代码。现在来看,这些代码风格和语法都十分古老,大量commom和goto的使用也使得阅读几乎不可进行。

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图17

然而,在今天的编译器上,经过一定的debug,我们仍然能够在今天的机器上运行这个古老的程序。

本文以1986年的文档《ADIINA_ADINAT使用手册-自动动态增量非线性分析有限元程序》和ADINA81,ADINA84两个版本的源代码为基础,回顾一下当时先进的非线性有限元程序。文档和源代码均从网络获得。

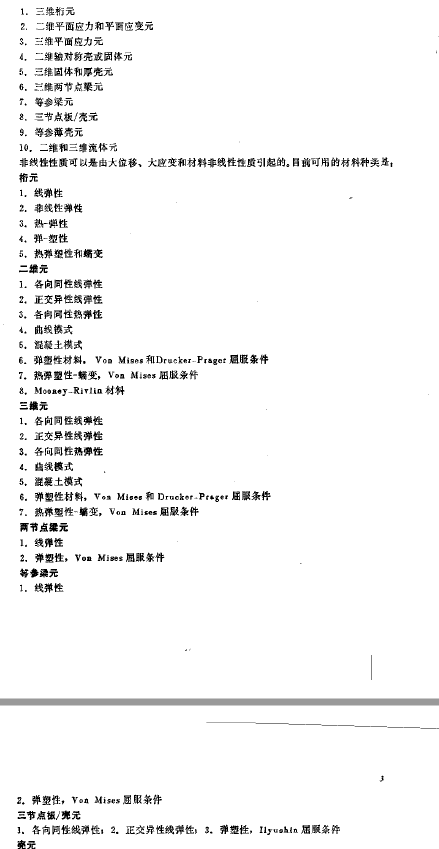

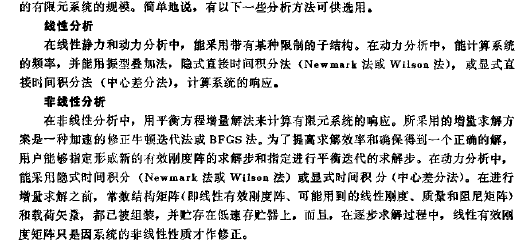

手册描述了adina支持的单元类型,材料本构及分析类型。可以看出,即使在1981年,adina的单元类型和材料支持也已经比较丰富,超弹性,弹塑性,粘塑性都已经支持,分析类型包括振型叠加,隐式或者显式直接积分,非线性求解采用修正的牛顿迭代或者BFGS,技术似乎并没有落后太多。

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图18

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图19

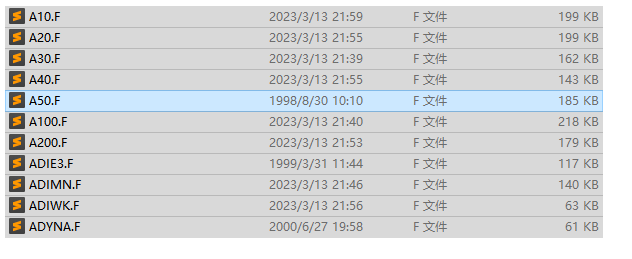

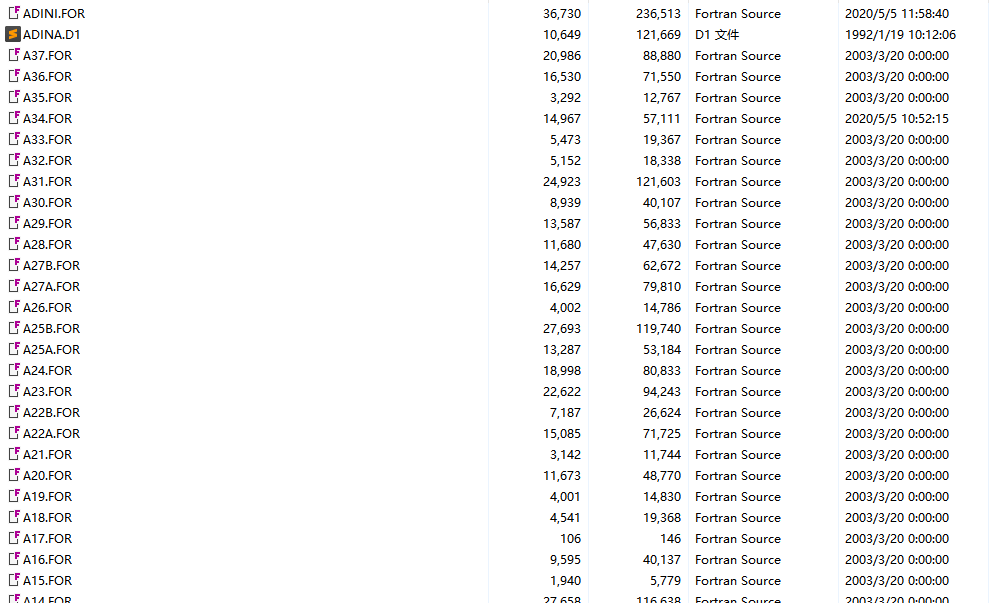

ADINA81的文件夹下一共有11个程序,文件命名居然是A10,A20这种,完全看不出含义。ADINA84文件多一些,并且还包含了一个输入文件,经过查看可知其包含了手册中16个例子的输入文件。

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图20

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图21

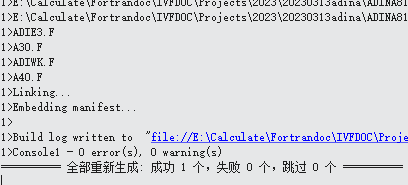

在VS2019+oneAPI环境下进行编译,解决一些bug后,我们终于成功编译了两个版本的adina。

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图22

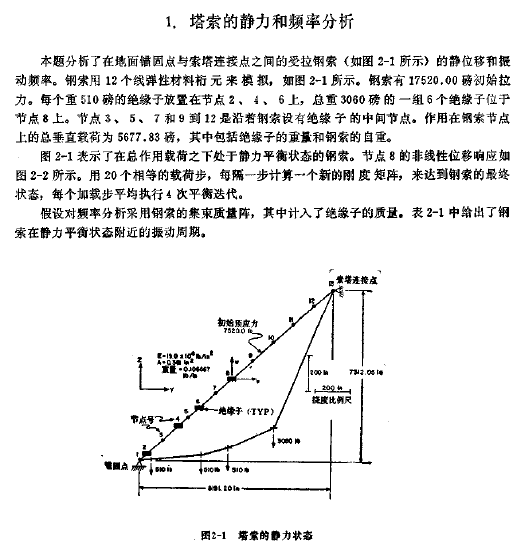

运行ADINA.D1中的第一个例子,这是一个塔索结构的模态分析:

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图23

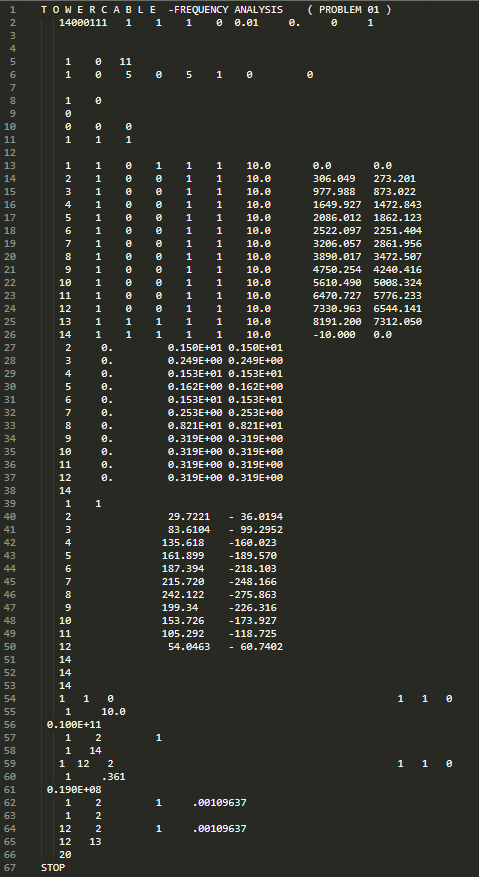

输入文件内容:

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图24

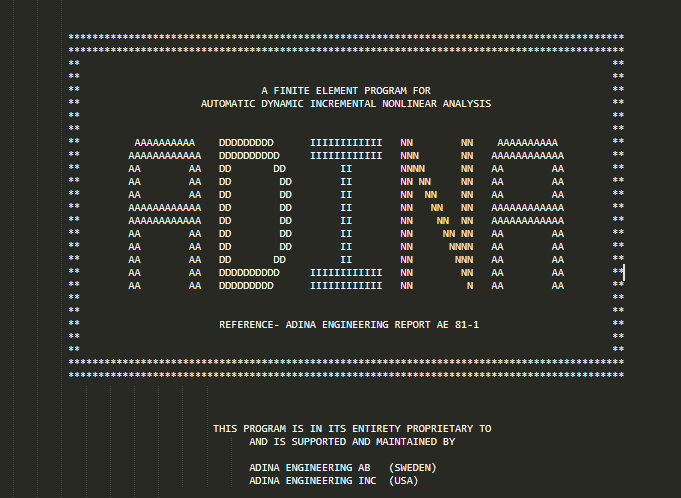

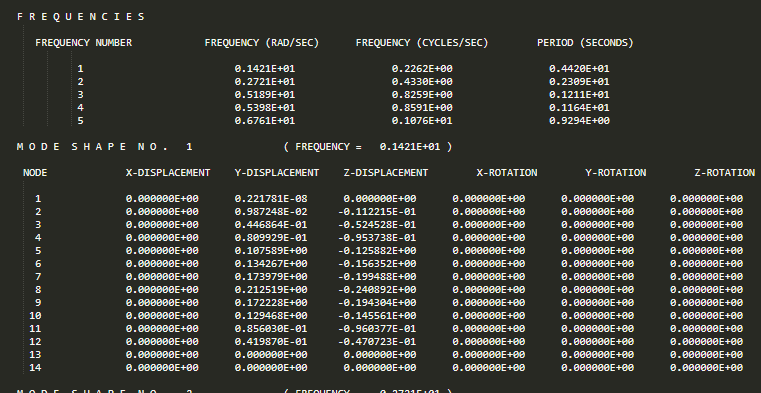

很快,我们得到了该分析的后缀名为.OUT的结果文件:

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图25

自动动态增量非线性分析-1981年的开源非线性有限元软件是什么样子的图26


以上,就是对adina81和adina84版本代码编译运行的过程,尽管这两个程序产生于四十年前,完全没有任何前处理界面,只能通过手动填写输入文件,但是其依然能够高效完成弹塑性,超弹性,几何非线性等基本的结构有限元分析。

【完】


注:关注公众号 有限元术  回复adina,获得adina81和adina84的源代码,exe运行文件及《ADIINA_ADINAT使用手册-自动动态增量非线性分析有限元程序》。
