solidworks多厚度抽壳应用案例


 ~~~正文开始~~~

solidworks多厚度抽壳应用案例的图1

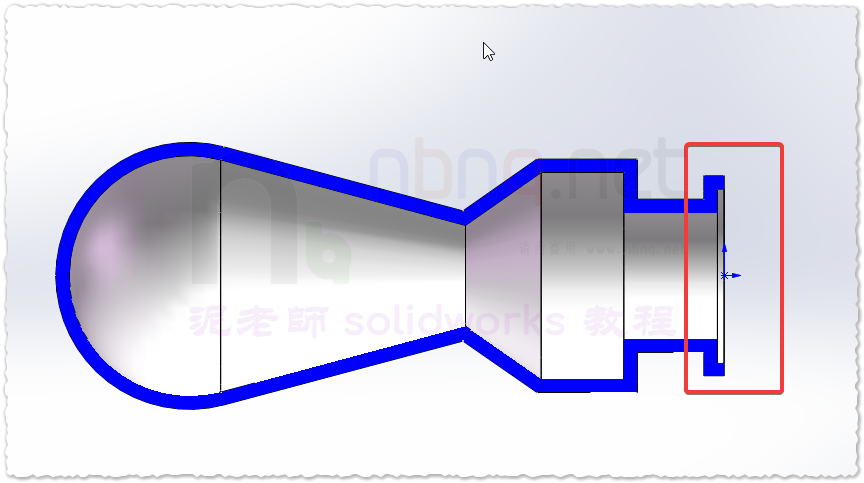

这是一个旋转体模型,旋转实体后抽壳处理,很多同学画完之后,进行常规抽壳会出现错误如下图:

solidworks多厚度抽壳应用案例的图2

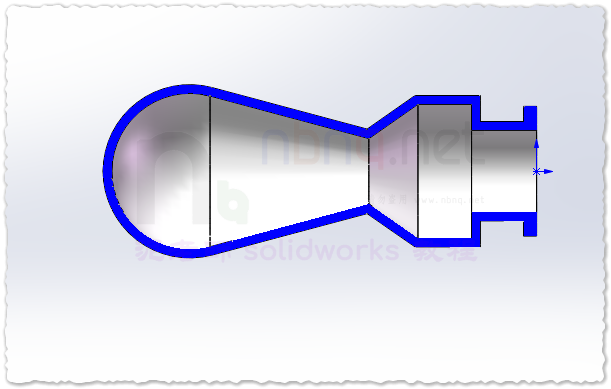

所有的壁厚都变成了等厚度,成品图来看这个端头应该是不等厚度的,那怎么么做呢?这里需要用到抽壳命令的多厚度抽壳:

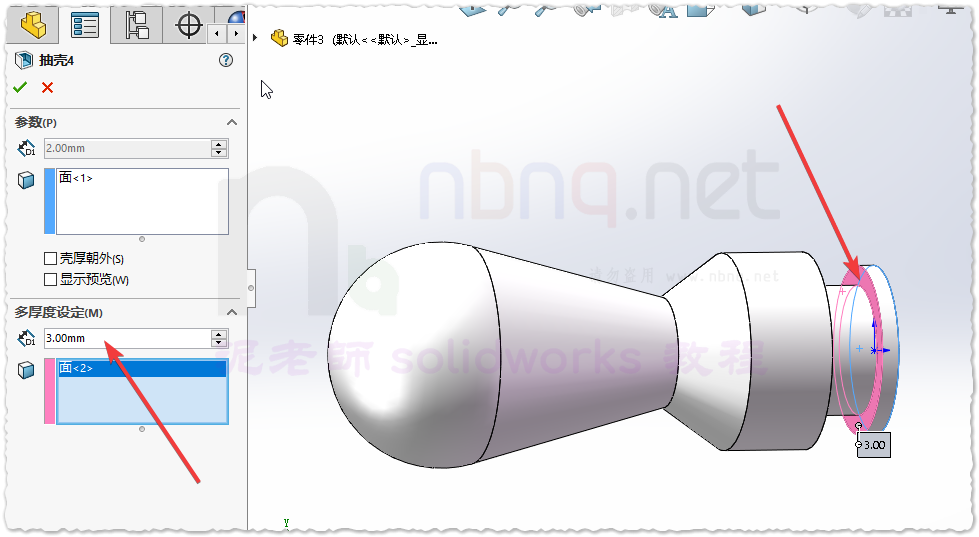

solidworks多厚度抽壳应用案例的图3

solidworks多厚度抽壳应用案例的图4

补充知识:

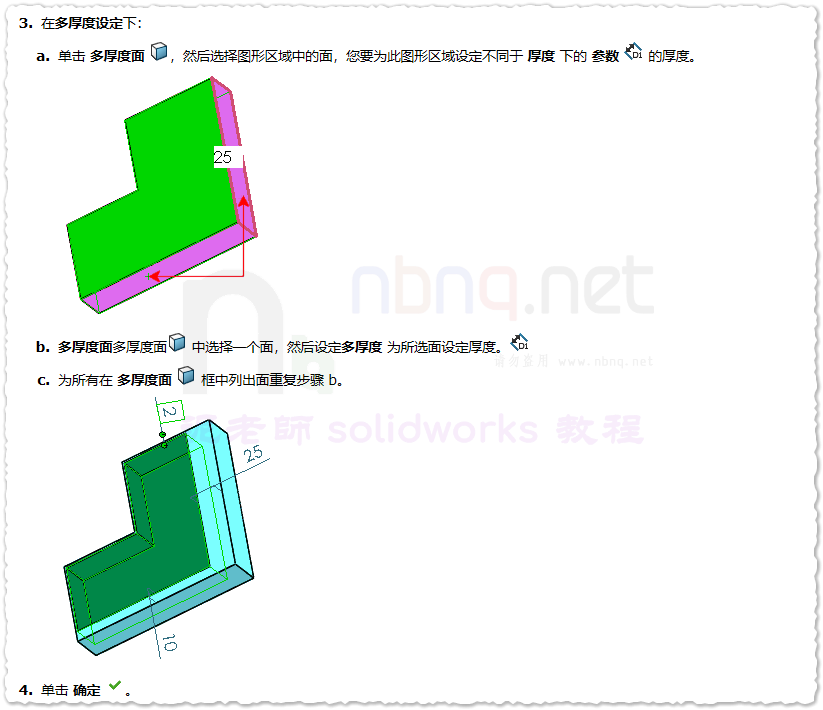

solidworks多厚度抽壳应用案例的图5

solidworks多厚度抽壳应用案例的图6
