技巧！SOLIDWORKS使用智能尺寸工具标注圆弧尺寸

太极元气 2023年9月7日 11:53

浏览111：4424 收藏：1

在本文中，简单介绍如何使用SOLIDWORKS的智能尺寸工具添加圆弧尺寸。

1.圆弧长度尺寸

要添加圆弧长度尺寸，首先必须选择圆弧的两个端点。在此时，智能尺寸工具将尝试在这两个端点之间添加线性尺寸。然后我们再单击圆弧，此时尺寸将更改为圆弧长度尺寸，如下所示。

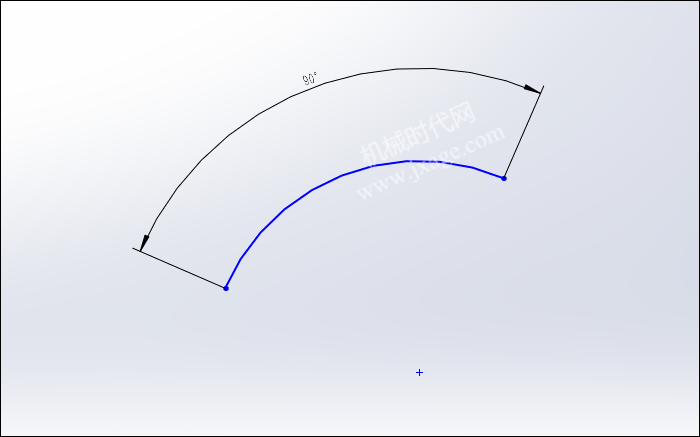

技巧！SOLIDWORKS使用智能尺寸工具标注圆弧尺寸的图1

2.圆弧角度尺寸

我们首先选择圆弧的两个端点，然后选择圆弧的中心点，此时线性尺寸会更改为角度尺寸。

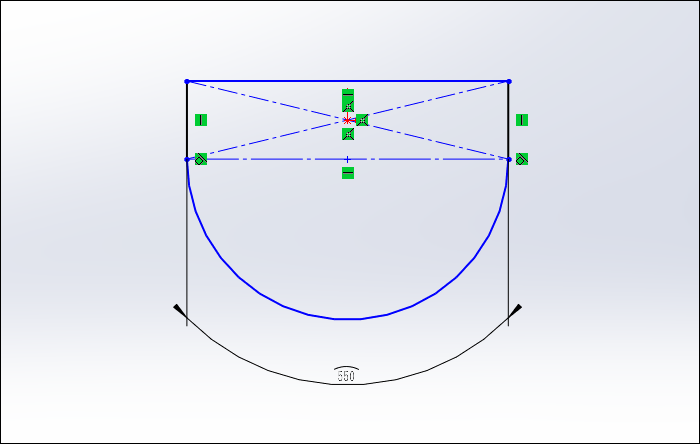

技巧！SOLIDWORKS使用智能尺寸工具标注圆弧尺寸的图2

3.圆弧距离标注

当使用智能尺寸工具在圆弧上添加尺寸时，默认情况下，SOLIDWORKS会将尺寸添加到圆弧的中心。我们可以进入尺寸的属性管理器中的引线选项卡，在"圆弧条件"下选择"最小"或"最大"。

有一种更简单的方法。当我们要选择圆弧时，按住Shift键，SOLIDWORKS将立即标注出圆弧距离尺寸。

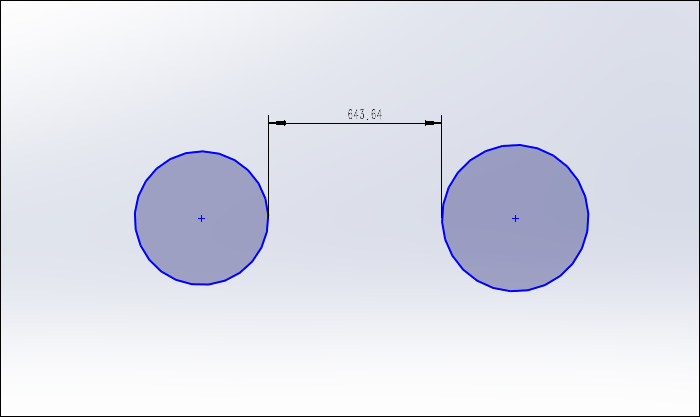

技巧！SOLIDWORKS使用智能尺寸工具标注圆弧尺寸的图3

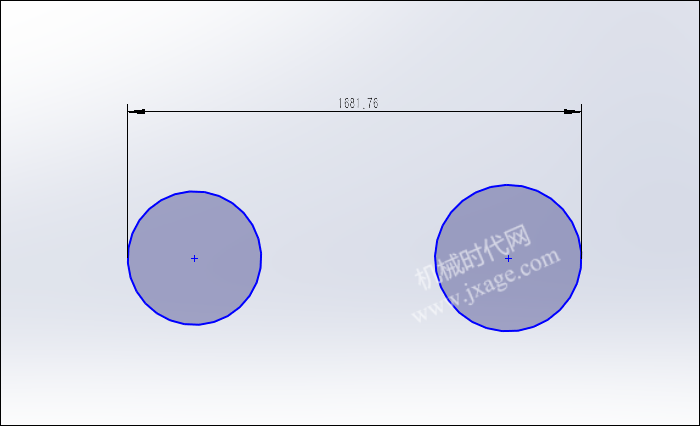

技巧！SOLIDWORKS使用智能尺寸工具标注圆弧尺寸的图4

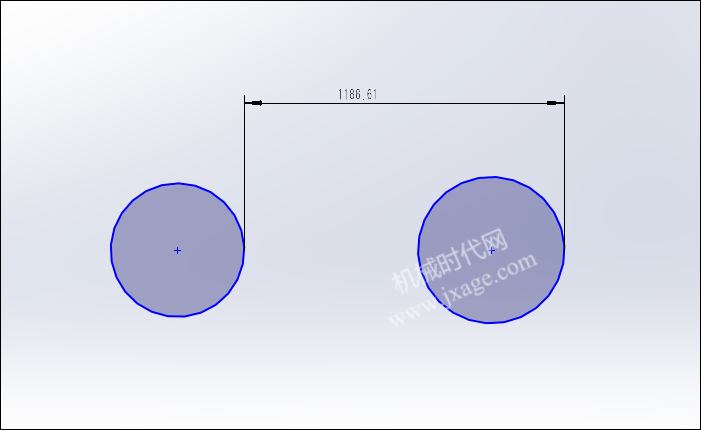

技巧！SOLIDWORKS使用智能尺寸工具标注圆弧尺寸的图5

文章来源：solidworks技巧
