UG NX碎花渐变渐消纹理面曲面创建思路

2023年9月14日 浏览：961

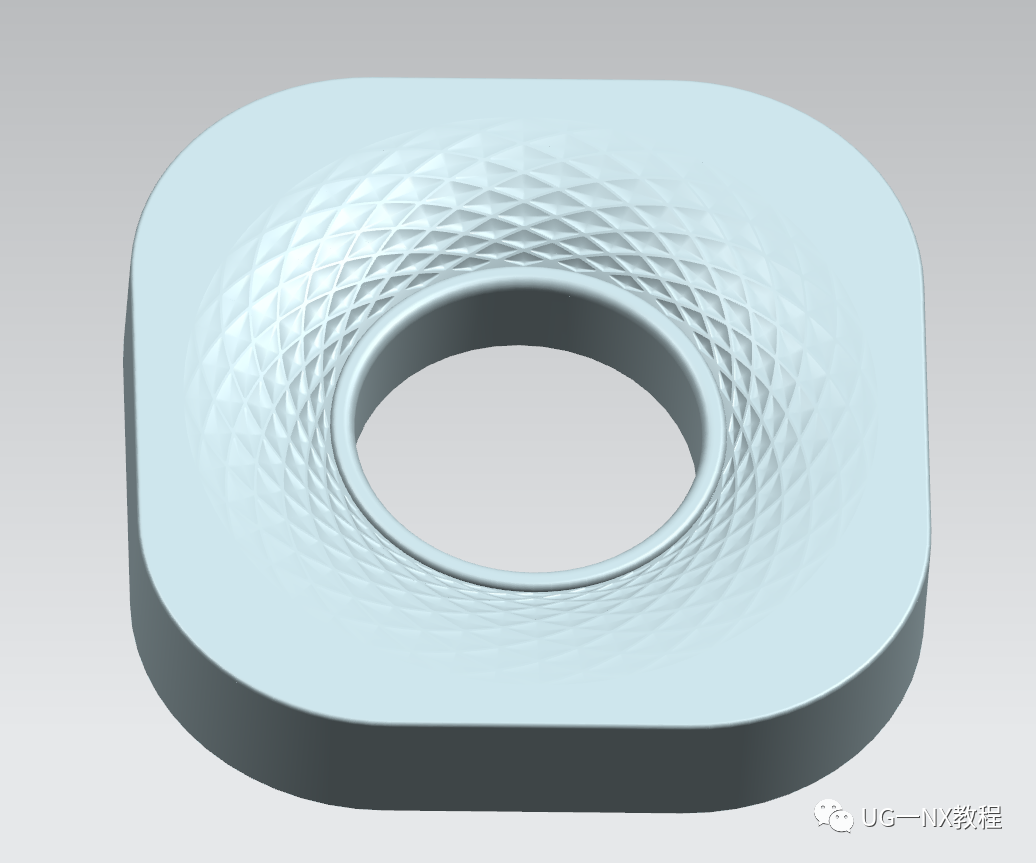

  面对这样的产品模型要做表面的纹理，那肯定不是一个一个去做，学会分析规律找对方法最重要，当然建模思路和熟练度也是必要的，那么来看看这个产品全网UG最快思路吧！

UG NX碎花渐变渐消纹理面曲面创建思路的图1

  重要思路：

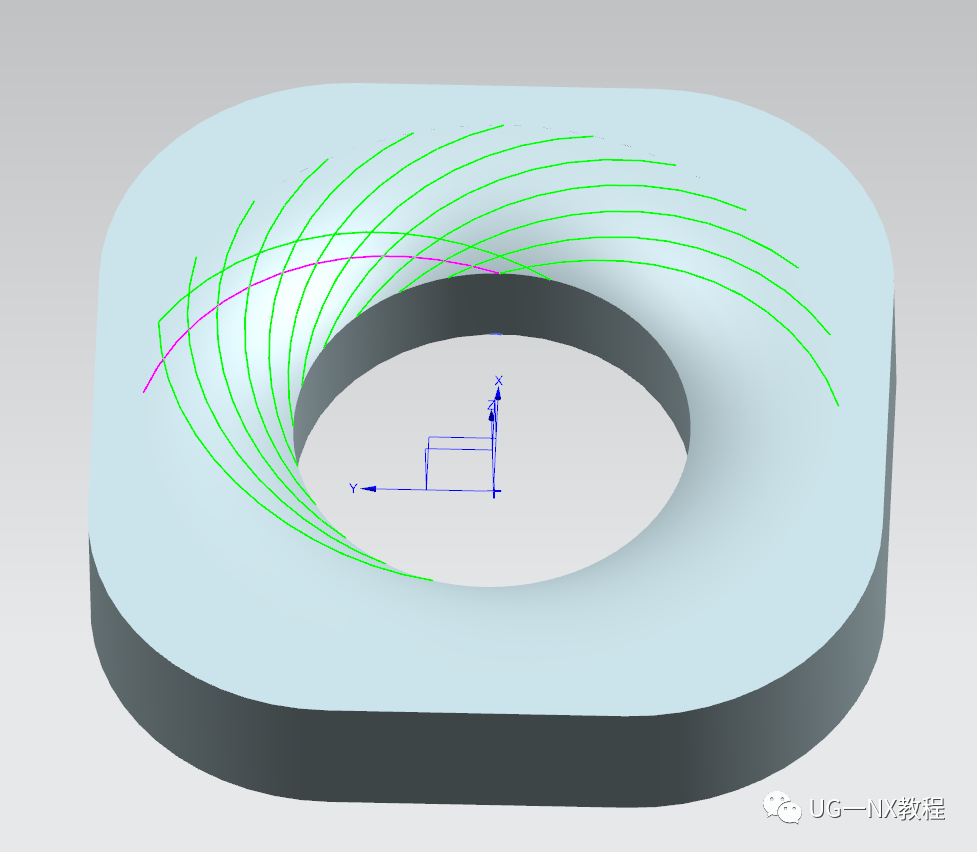

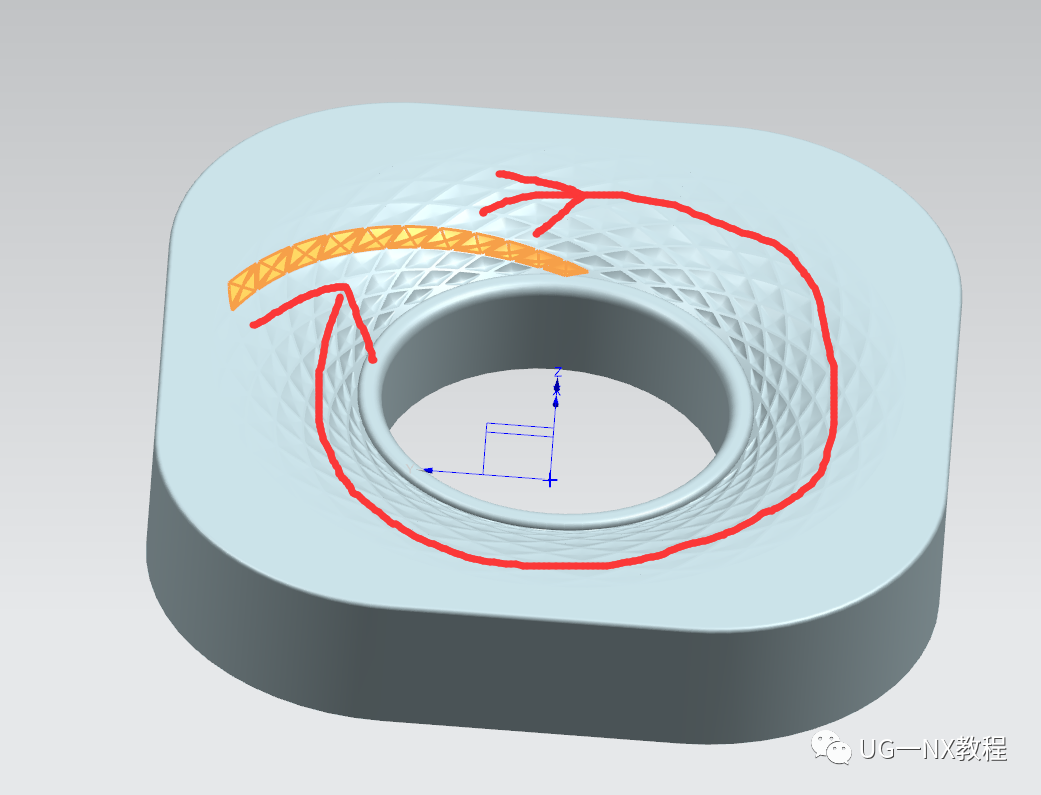

  这样结构我们可以采用这样的圆形阵列方法，那么的话，我们只要做出这一排的纹理就好了。

UG NX碎花渐变渐消纹理面曲面创建思路的图2

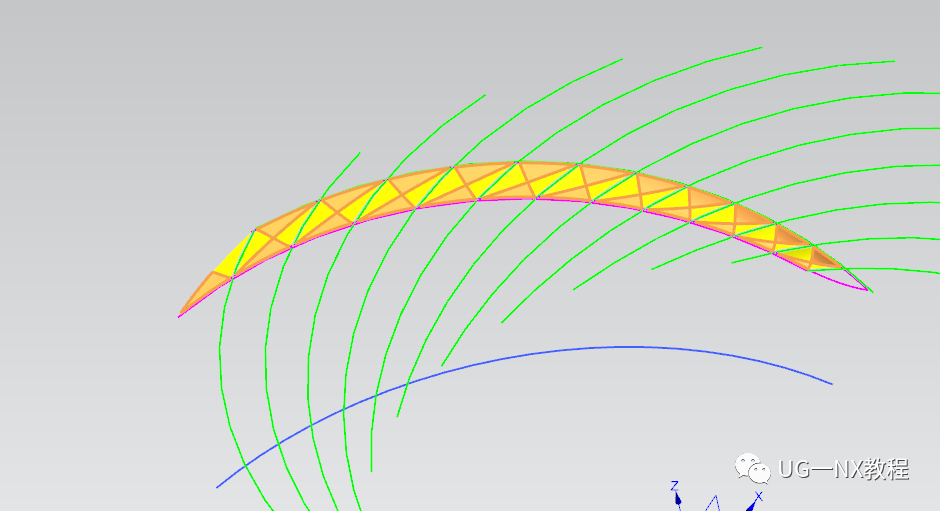

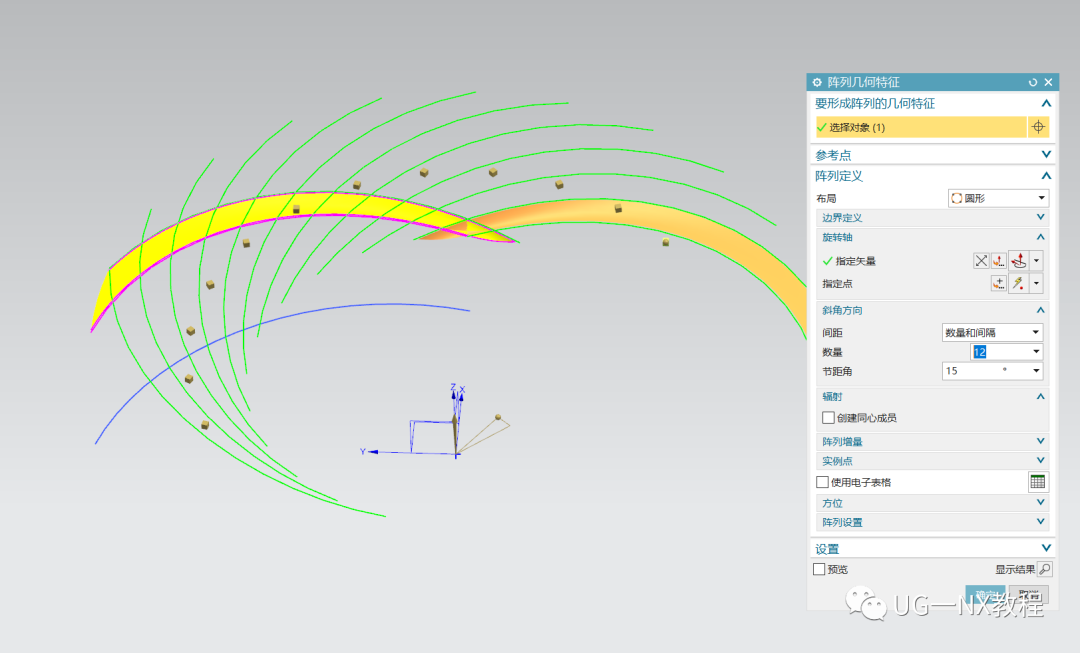

  1.首先利用曲面上的曲线做阵列镜像先做出这个样式

UG NX碎花渐变渐消纹理面曲面创建思路的图3

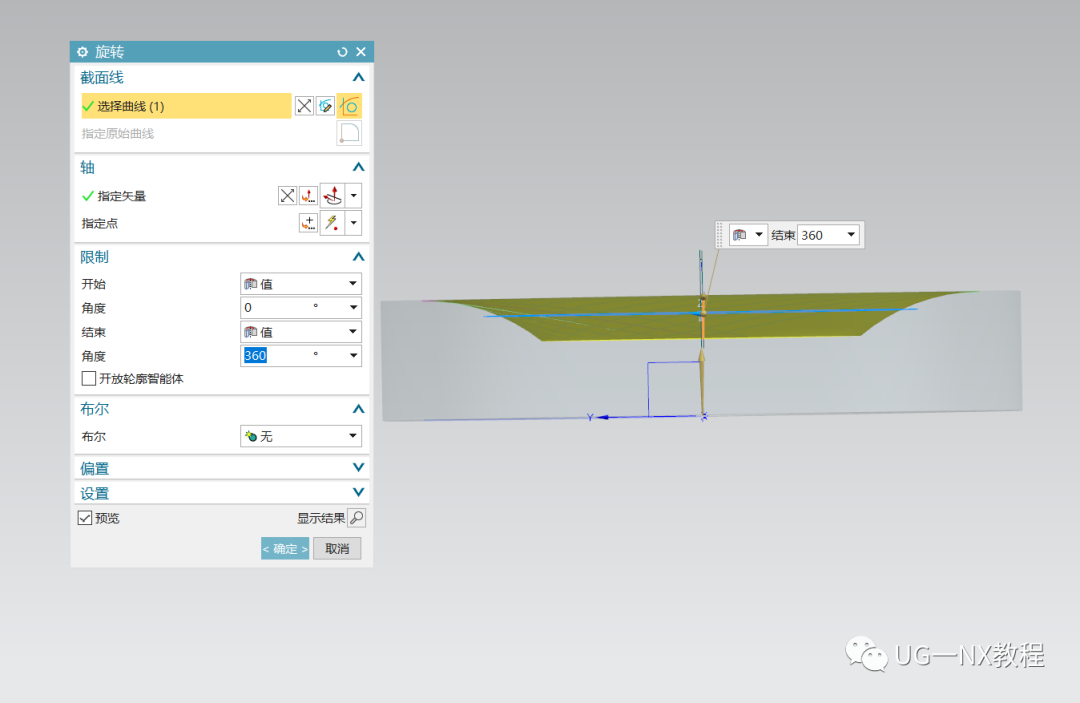

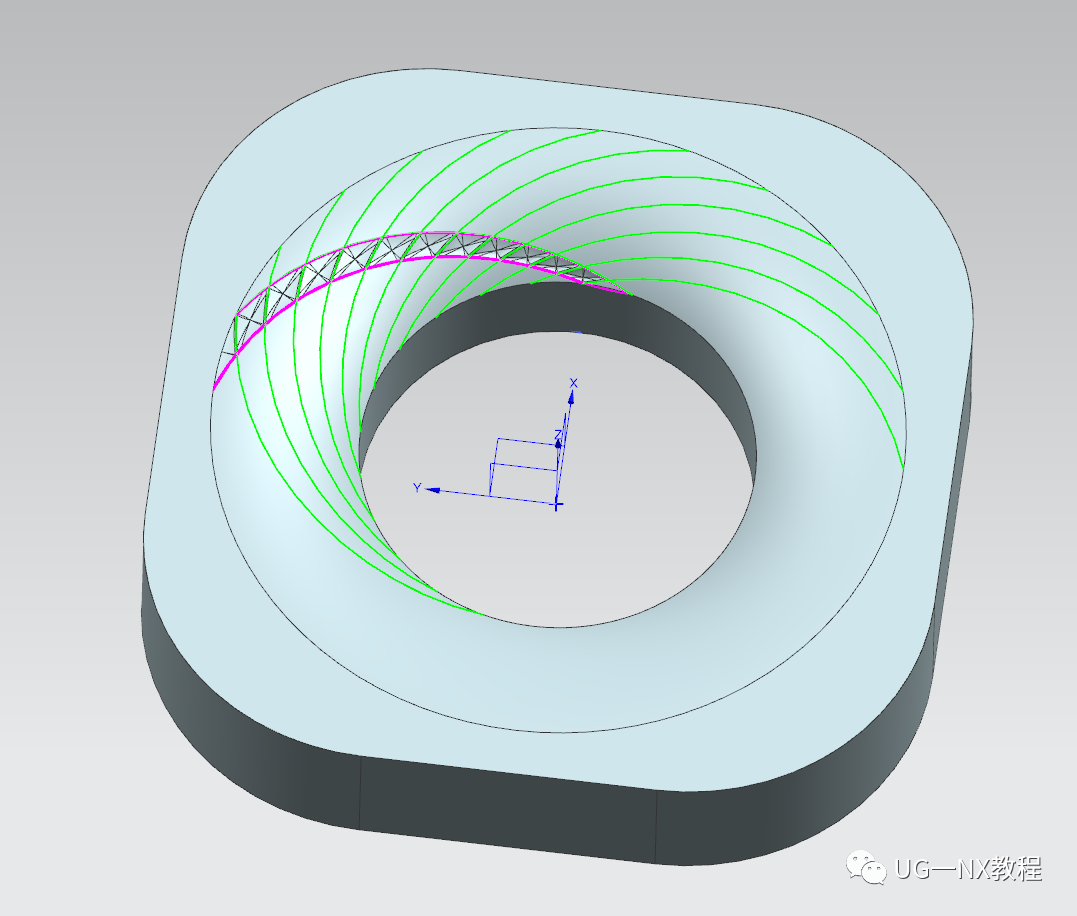

  2.做一个辅助的旋转面

UG NX碎花渐变渐消纹理面曲面创建思路的图4

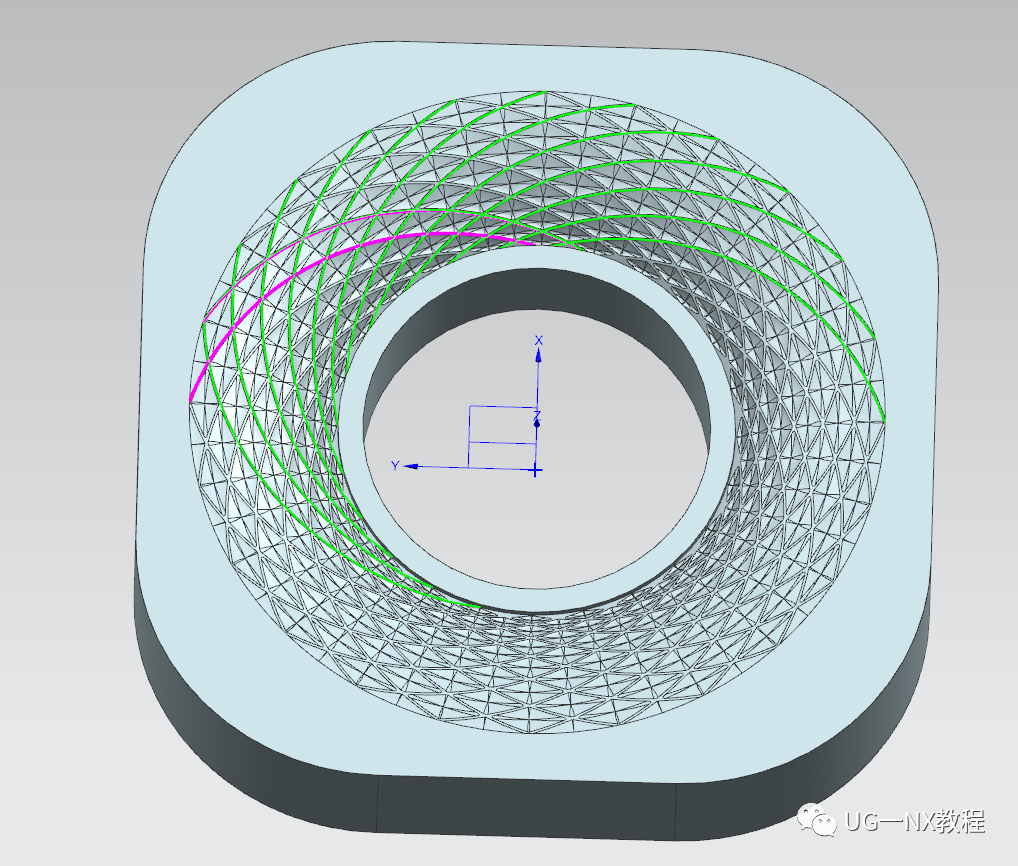

  3.给围城菱形的一组曲线做一个小小的偏置

UG NX碎花渐变渐消纹理面曲面创建思路的图5

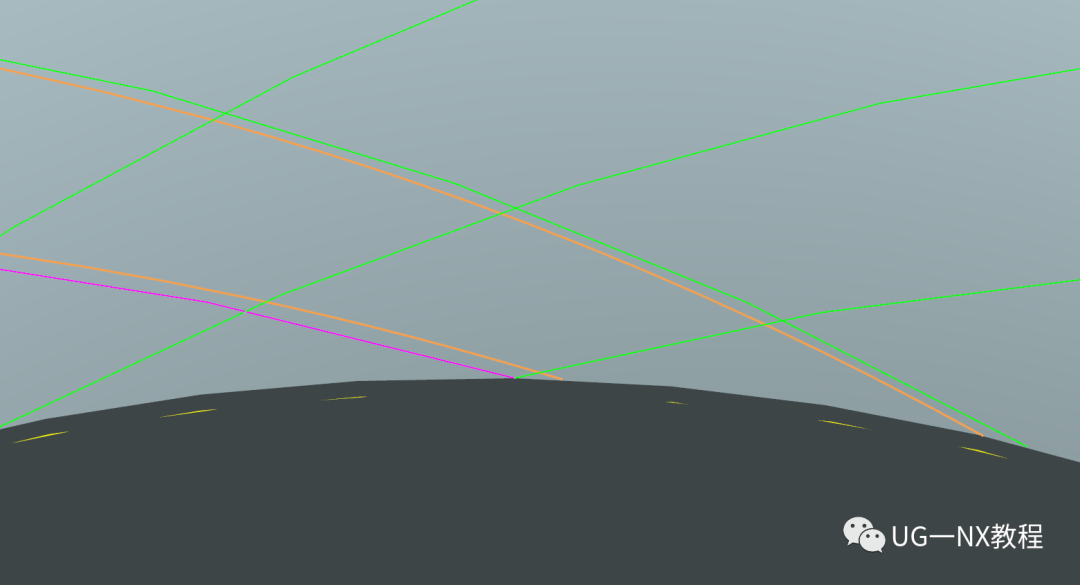

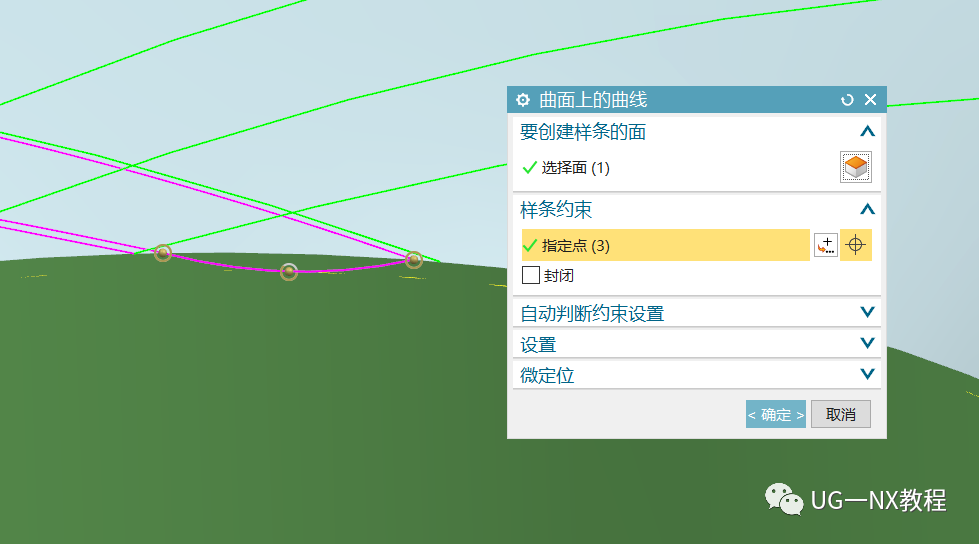

  4.在中心的柱面上，利用曲面上你的曲线画这么段弧线。

UG NX碎花渐变渐消纹理面曲面创建思路的图6

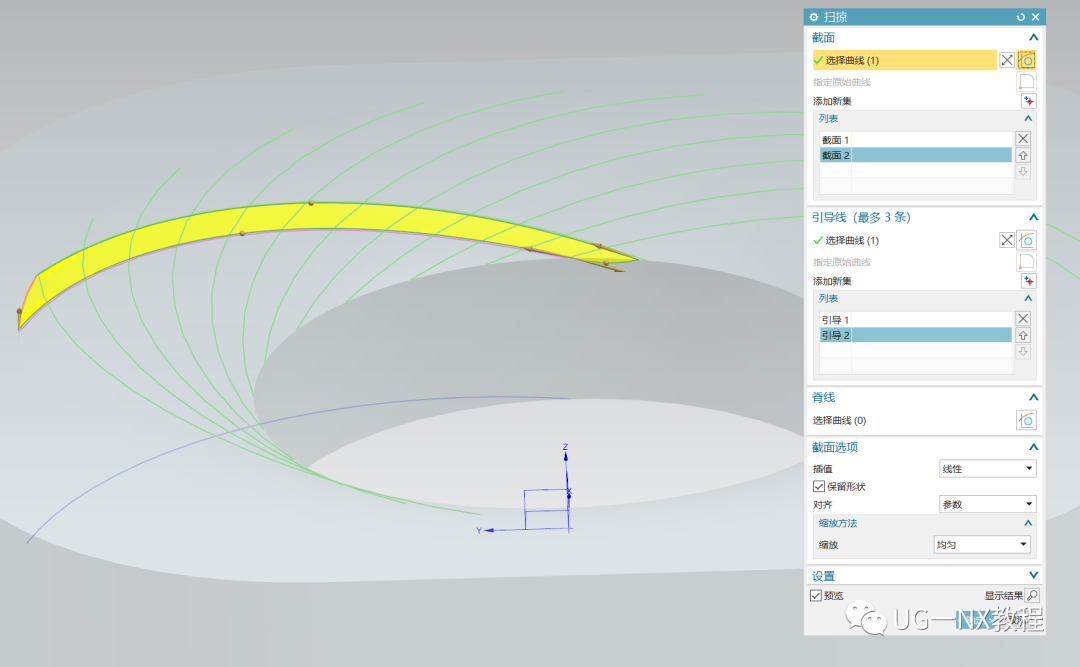

  5.沿着偏置曲线进行扫掠。

UG NX碎花渐变渐消纹理面曲面创建思路的图7

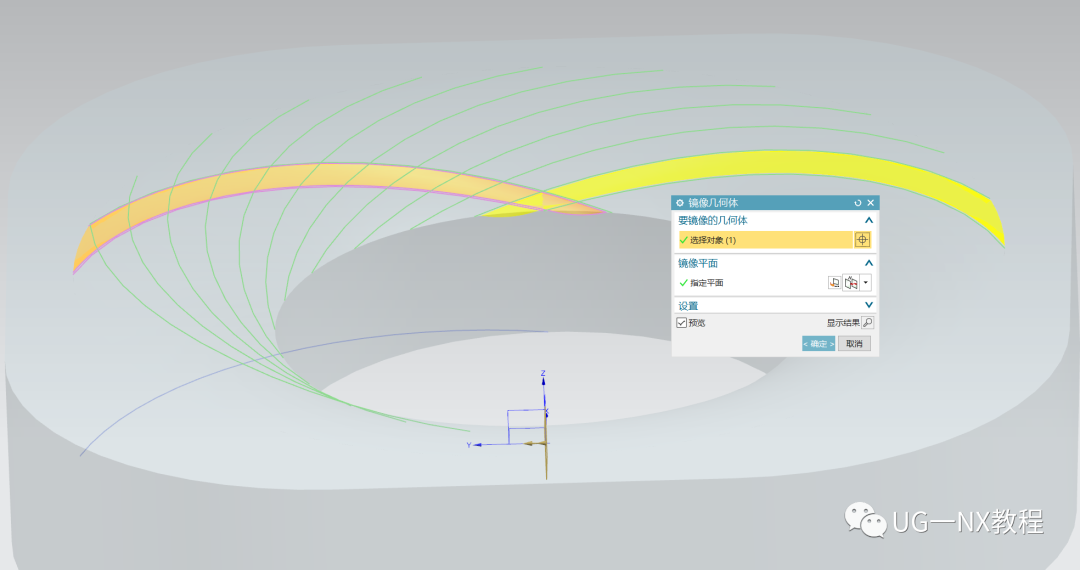

  6.镜像一下，这样交错形成一个凹陷菱形面。

UG NX碎花渐变渐消纹理面曲面创建思路的图8

  7.阵列形成多个交错的菱形凹面。

UG NX碎花渐变渐消纹理面曲面创建思路的图9

  8.这样我们可以修剪片体得到我们开头想要的这一组面了。

UG NX碎花渐变渐消纹理面曲面创建思路的图10

  9.利用补片命令与实体进行修剪，得到一排纹路、

UG NX碎花渐变渐消纹理面曲面创建思路的图11

  10.这样我们阵列面圆形阵列一圈就出来了

UG NX碎花渐变渐消纹理面曲面创建思路的图12

  利用这个思路可以最快速度完成这个模型，可以看到都没用正儿八经的曲面命令，这就是公开课上常讲的扫掠与曲面命令区别

UG NX碎花渐变渐消纹理面曲面创建思路的图13








文章来源：UG-NX教程
