批量0厚度cohesive单元的Abaqus插件（极速版）

图像测量

浏览：2512 评论：8 收藏：36

插件特点介绍

1. 适用于二维、三维实体part插入零厚度cohesive单元，零厚度孔压单元（选中添加孔压节点选项）。

2. 适用于混合单元类型。二维情况，网格中可以同时有三角形单元和四边形单元；三维情况，网格中可以同时有四面体单元，三棱柱单元，和六面体单元。目前网上所知插件基本都是针对单一类型的，但是对于符合材料的结构，往往不能全部划分为四边形或者六面体单元，网格中可能会存在不同类型的单元。适用混合单元类型，是本插件的一个主要优点。

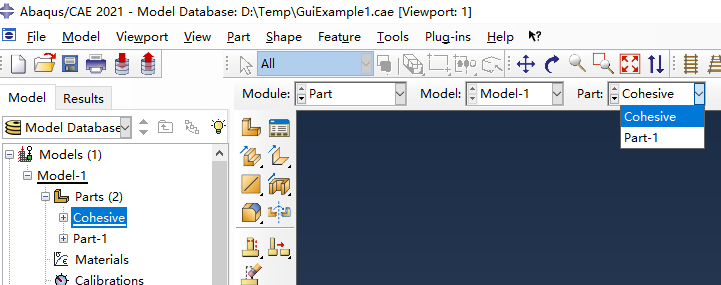

3. 插入单元速度全网最快。本插件会创建一个嵌入了cohesive单元的新part，生成速度非常快，测试插入300万cohesive单元花费时间190秒。

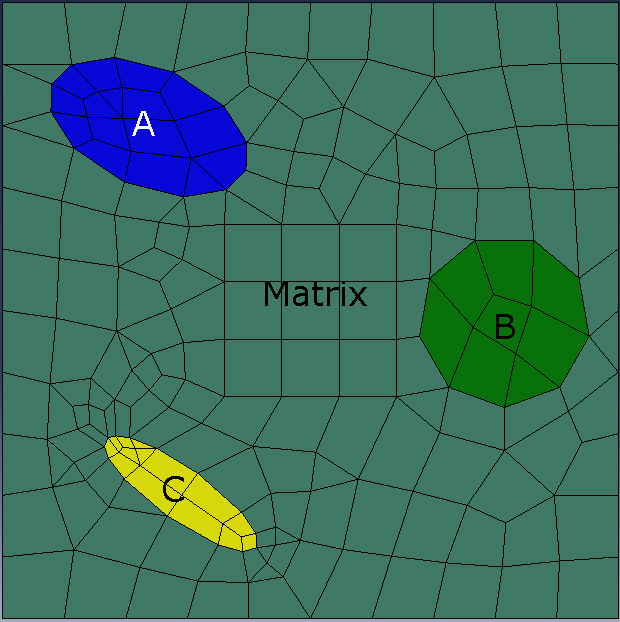

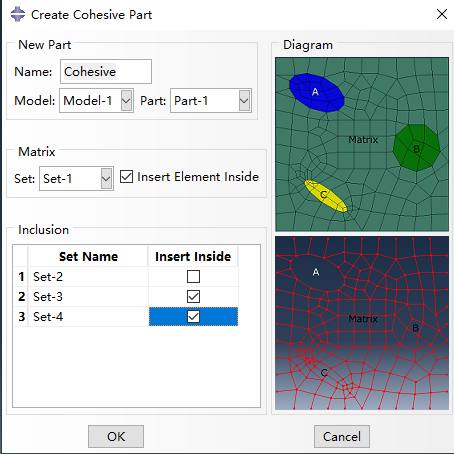

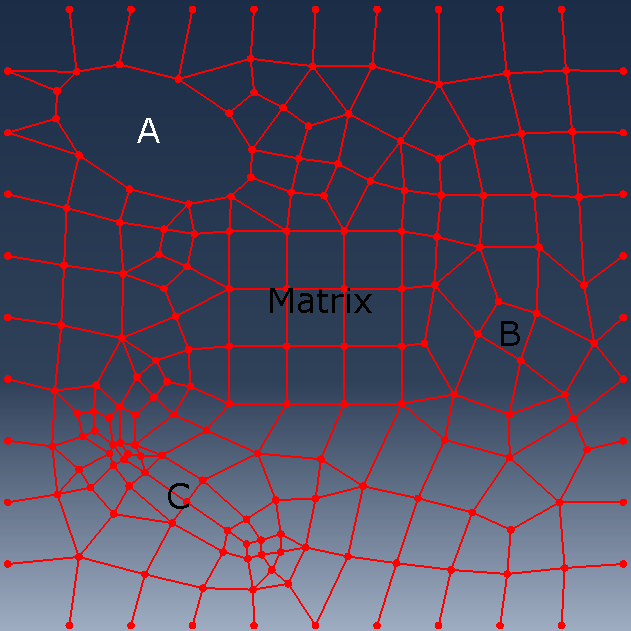

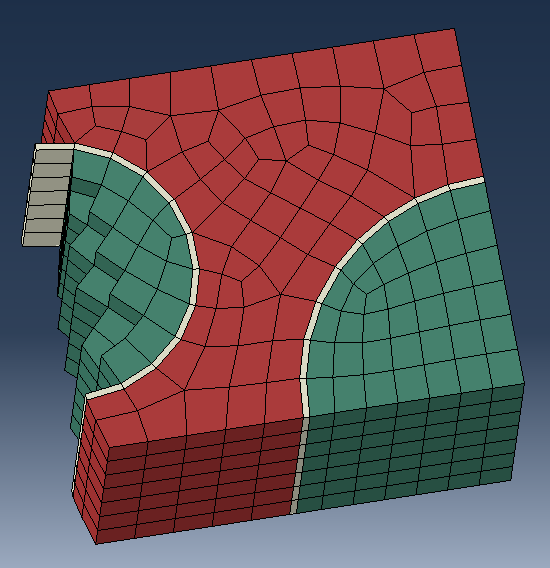

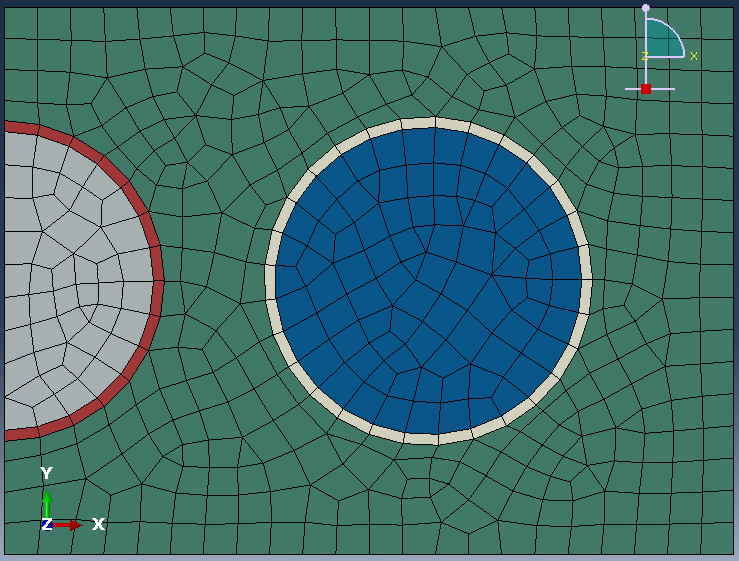

4. 插入单元的部位可以灵活设置。可以全局插入；单元集之间界面上插入；可选的仅边界，或者边界及内部同时插入。设置时，需要设置一个Matrix集合，和可选的若干Inclusion集合，要求Matrix集合和Inclusion集合不能有包含公共单元（插件会自动检测），Matrix集合可以和Inclusion集合有公共节点，但Inclusion集合之间不能有公共节点（使用者自己检查）。对Matrix和Inclusion集合都可以选择是否再集合内部插入cohesive单元，灵活性非常高。

5. 根据设置自动创建生成的cohesive集合。内部生成的cohesive单元集合在原名称后面加“-cohesive”，比如Set-1-cohesive；边界上生成的单元集合为集合1名称+“-by-”+集合2名称+“-cohesive”，比如Set-1-by-Set-2-cohesive。

6. 生成的嵌入cohesive单元的新part中节点和单元的编号从1开始并连续，方便后处理，和一些其他方法中分裂节点时加一个大数的编号方法不同。

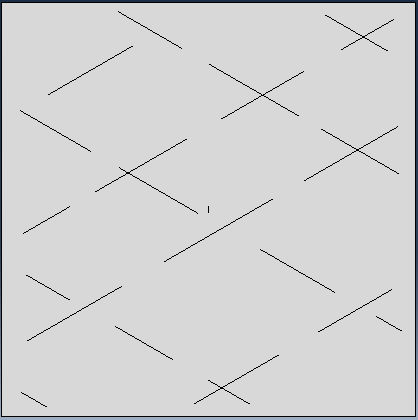

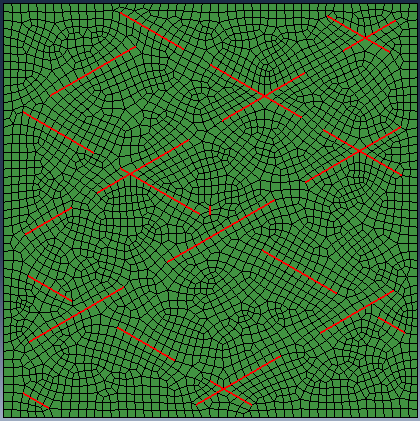

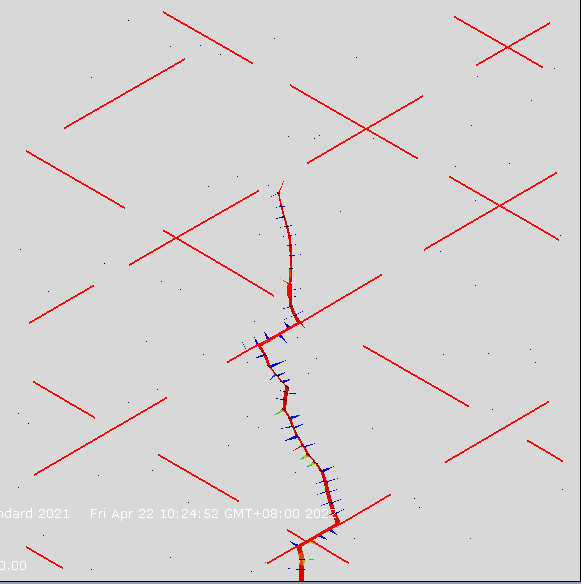

7. 使用Special Set功能，可以在单元插入时对edges集合（2维），faces集合（3维）单独创建cohesive集合，方便后续材料属性赋值，常用场合：岩石节理面，晶体的晶粒界面。会创建两个集合：指定面上的cohesive集合和剩下的其他cohesive集合，便于分别赋材料属性。

8. 使用Creat Cohesive Set After Insertion功能，可以在单元插入完成后，对cohesive单元细分设集合（7中情况不能使用本功能实现）。常用场合: 再生骨料建模中多种材料属性的cohesive单元集合生成；多层复合材料的界面单元区分。

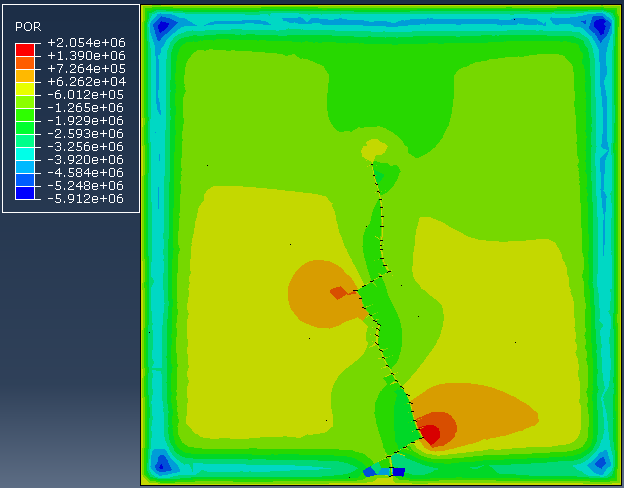

9. 选中“Add Pore Pressure Nodes”选项，可以直接插入孔压cohesive单元，并创建孔压节点（中间节点）集合PorePressure-MidNodes。

10.可以在不同集合的交界面创建非零厚度单元，如果Matrix区域是三角形或四面体网格划分，还可以设置remesh，提高网格质量。

插件限制：如果集合内部也插入单元，只能用插件插入一次单元，多次插入会产生不合理的网格（不易观察）。

Release notes：

若有插件功能之外的需求欢迎评论区留言，所提建议可能会被列入下次更新计划。

2024.5.17新增版本4.1（适用于Abaqus2024及以上）

2022.8.8版本更新到3.1

新增功能：单元集合界面生成有厚度的内聚力单元功能拓展到三维模型。新功能要求Abaqus2018及以上，其他功能要求Abaqus6.14及以上。

添加图片注释，不超过 140 字（可选）

2022.8.7版本更新到3.0

新增功能：在不同单元集合区域的界面上生成有厚度的内聚力单元，目前只适用于二维模型。新功能要求Abaqus2018及以上，其他功能要求Abaqus6.14及以上。

全局插入有厚度单元目前似乎无应用场景，不打算增加这个功能。新生成的有厚度单元从Matrix中划分出来，非Matrix区域的节点和单元保持不变 (如果remesh 编号可能会发生变化）。可以选择对分割出界面单元后的matrix区域重新划分网格（remesh），remesh功能要求Matrix区域的网格必须全是三角形网格。

Matrix为四边形网格不能remesh

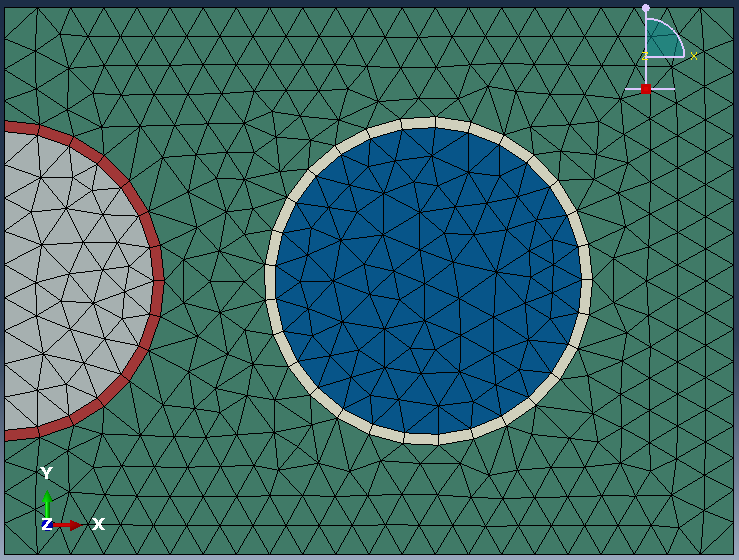

三角形网格划分无Remesh

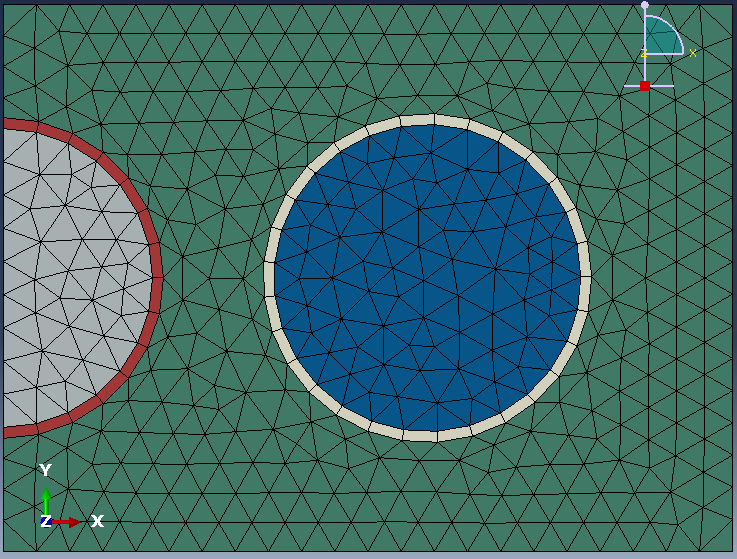

三角形网格Remesh后网格质量提高

2022.6.17版本更新到2.5

1）增加轴对称模型插入cohesive单元的功能。

2022.4.17版本更新到2.4

1) 增加"Add Pore Pressure Nodes"功能，在模型中直接插入孔压单元，完成孔压节点集合的创建。

2) 改进special set功能：创建指定面（或线）上的cohesive集合时，同时创建其余的cohesive单元集合，方便材料属性赋予。

3）增加模型中单元的为二次单元情况下的报错。

4）增加全局插入时，未选中“Insert Element Inside”的报错提醒。

2022.3.21版本更新到2.3

为解决岩石节理面，晶体的晶粒界面cohesive单元集合设置问题，新增Special Set功能，cohesive单元创建时能够对2D模型的edge集合，3D模型的face 集合包含的cohesive单元单独设置cohesive集合。插入单元时，对需要特殊标识的edges（2D）或者faces（3D）设置集合。

新老版本激活码通用，购买旧版本用户可以直接下载新插件，使用原来的license激活使用。
