资料分享丨HyperWorks工具箱v0.5：航空工具箱重磅上线！

HyperWorks工具箱v0.5版

Altair HyperWorks

又到新一期工具箱发布的时候啦，前四期HyperWorks工具箱给用户带来了40个小工具，受到用户的广泛好评。如前期预告，本期，也就是HyperWorks工具箱v0.5版，将为大家带来航空建模方面的小工具。

在本次建模工具箱中，为大家带来了线相交、载荷映射提取、测量工具、RBE3权重更新等10个在建模过程中常用且复杂的小工具，希望能够帮助大家进一步提升建模效率。我们会将本期发布的所有工具箱与前几期整合到一起，用户只需要加载一次，所有工具箱都会出现在软件界面里。

如果您有通用性的工具开发需求，可以通过邮件与我们取得联系：support@altair.com.cn。我们会持续收集用户反馈的共性需求，为大家提供更多实用的小工具。

下面我们快来看看本期的10个小工具吧~

Toolbox v0.5

Toolbox v0.5包含以下10个小工具

工具一

FreeSystems – 坐标系释放

• 自动创建新的坐标系参考点，并释放原有参考点

工具二

Transform Matrix – 矩阵转换

• 计算坐标系之间的转换矩阵

工具三

Intersect – 线相交

• 求不平行线段的交点，线段无延长
• 求不平行线段的交点，同时线段延长至交点
• 求不平行线段的交点，同时线段延长至交点，并在交点处打断线段
• 求不同平面中线段的投影交点

工具四

Smooth – 网格光顺

• 依据指定节点间距，自动拉齐网格线，光顺网格

工具五

Over Pressed – 载荷重复检查

• 检查在同一个load collector中重复加载单元
• 检查在多个load collector中重复加载单元

工具六

Update Weights – RBE3权重更新

• 根据节点位置，自动更新RBE3单元的权重值

工具七

Multi Measure 测量工具

• 线-线距离
• 点-面距离
• 点-线距离
• 线-面距离

工具八

Load Projection – 映射载荷提取

• 提供提取载荷模板
• ⦁多工况
• ⦁多结果类型
• ⦁多方向
• ⦁载荷映射
• ⦁坐标系
• ⦁单元ID/单元集合
• 支持多种载荷结果同时输出

query表格模板

工具九

BatchCapture – 批量截图

• 批量对多个HM文件进行自动截图并保存为jpg文件

工具十

VersionsCheck – 版本检查

• 批量对多个HM文件进行版本检查，并输出版本检查结果

本期的工具箱就讲到这里。再次温馨提示，如果要使用这些小工具，请至少安装2024版本。

如果您有其他的建模需求需要二次开发也可以反馈给我们，对于具有通用性的需求，我们也会考虑做成小工具，在后续的工具箱中发布。

反馈途径：请发送邮件至support@altair.com.cn，主题包含“HyperWorks工具箱”，正文描述您的需求并附上测试文件，请务必注明您的姓名、单位、职务、联系方式等信息，方便我们工程师与您联系。

文件下载与使用方法

1. 解压Toolbox.zip

立即下载

温馨提示: 本期发布的所有工具箱已经与前几期整合到一起，您只需要加载一次，所有工具箱都会出现在软件界面里。

2. 启动 HyperWorks 2024 及以上版本

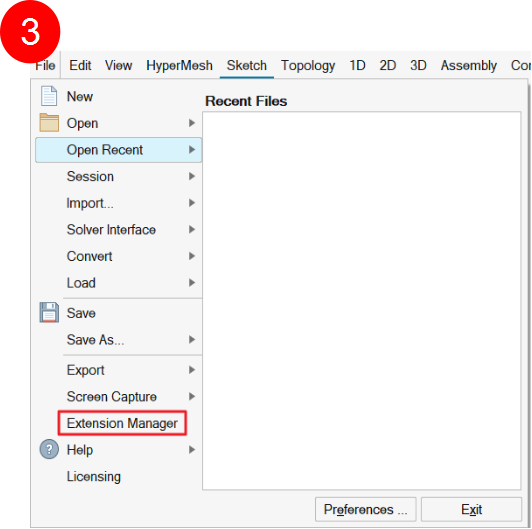

3. 打开File→Extension Manager

4. 点击Add Extension，位置指向Toolbox文件夹

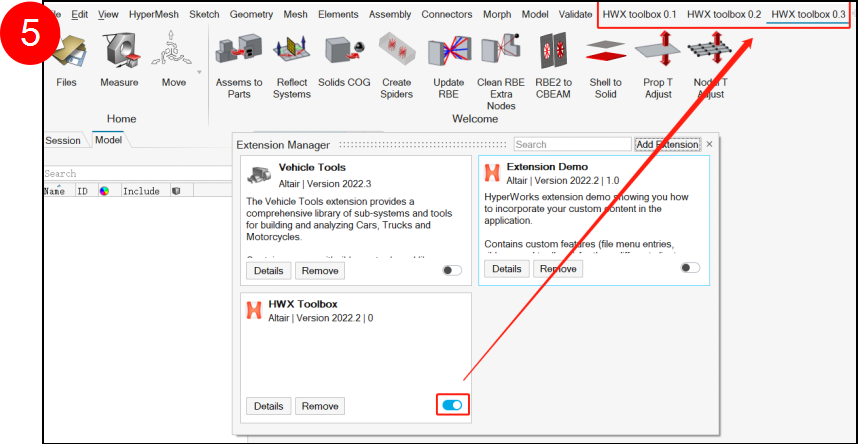

5. 打开载入按钮

6. 开始使用HyperWorks工具箱

点击文末合集，可了解往期HyperWorks工具箱（v0.1-0.4）详情，资料下载链接请以本文为准哦。
