COMSOL实例解析：弱形式在仿真建模中的实际应用 原创

更多精彩内容，请关注“锂电芯动”公众号

在上一篇文章中，我们讲到了弱形式（Weak Form）是有限元方法的理论核心，它让很多本无法直接求解的微分方程具备了数值实现的可能。然而，在实际建模过程中，弱形式通常被封装在仿真软件的内部，仿真工程师使用时并不会直接接触到它。

但这并不意味着我们不需要理解它。尤其在面对一些复杂耦合、多物理场或用户自定义方程的仿真问题时，掌握弱形式的表达和使用，往往是提升建模能力的关键。

今天，我们就以 COMSOL 官方模型库中的一个经典示例——“具有粒径分布的电池电极（Battery with Particle Size Distribution）”为例，来讲解弱形式在仿真建模中的具体应用。

模型简介

在锂离子电池中，正负极的活性材料通常由大量微小的球形颗粒构成，锂离子在充放电过程中不断嵌入和脱出这些颗粒内部。

经典的 P2D（Pseudo-Two-Dimensional）模型通常假设所有颗粒大小一致，但现实情况中，不同颗粒的半径往往存在明显差异。这种粒径分布对锂离子传输特性有显著影响。

COMSOL 提供的该案例展示了：

• 如何引入“额外维度”来表示不同颗粒半径 ( R )；
• 如何使用弱形式来描述颗粒内部的固相扩散过程。

固相扩散：Fick 第二定律

电极颗粒内部锂离子浓度变化通常由 Fick 第二定律描述：

假设颗粒为球形，在球坐标系下，这一方程可化简为一维径向扩散形式：

其中：

• C_s ( r, t )：在 t 时刻，颗粒中半径 r 处的锂离子浓度；
• D_s：锂离子扩散系数，通常可设为常数；
• r ∈ [0, R] )：颗粒内部的径向范围。

该偏微分方程需要配合边界条件一起解

• 球形颗粒中心( r = 0 )浓度保持不变：
•
• 颗粒表面( r = R )与反应界面耦合，通量与局部电流密度i_loc相关联：

可以看出Fick第二定律方程就是我们上一篇文章提到的强形式， 它对解函数要求高（至少二阶连续可导），给解析方法和数值求解带来了巨大挑战。因此，需要将其转化成弱形式，来降低降低对解的光滑性（可微性）要求。

Fick第二定律的弱形式

弱形式的推导过程，我这里就不展开了，有兴趣的小伙伴可以自行尝试推导一下。转化成弱形式之后，需要以Comsol的语法写出来，结果如下

• 颗粒内锂离子固相扩散弱形式：

x_s^2 * (-R_p^2 * test(C_s)* d(C_s, TIME) -d(C_s,x_s) * D_s * test(d(C_s,x_s)))

其中：x_s表示无量纲径向坐标, R_p表示颗粒半径

• 颗粒表面边界条件的弱形式：

x_s^2*(-i_loc/F_const)*test(C_s)

看到上面的式子，是不是感觉有点懵，这里给大家简单解释一下Comsol写弱形式的关键语法：

检验函数 (Test Function): 检验函数 v 在 COMSOL 中用 test ( ) 算子表示。例如，如果你的因变量是 u，那么对应的检验函数就是 test (u)。 导数： 空间导数用 ux, uy, uz (一阶)，uxx, uxy (二阶) 等表示。例如，∂u/∂x 写为 ux， ∂y/∂v 写为 test(uy)。∇u⋅∇v 在二维中可以写为 ux * test(ux) + uy * test(uy)。

将弱形式应用到模型中

COMSOL 提供了两种方式将弱形式引入模型中：

1. Weak Form PDE 接口

这是最“原始”的方法，允许你从头开始定义一组 PDE 的弱形式。

适用于：

• 完全自定义物理场；
• 明确知道弱表达式的形式；
• 有较强数学/建模背景的用户。

2. Weak Contribution (弱贡献) 节点

如果你是在使用 COMSOL 现有物理接口（如电池模块、电化学、电热等）时，只想对其中一个项进行修改或增加弱形式项，这种方式就非常高效。

在“具有粒径分布的电池电极”模型中，官方采用的正是Weak Contribution 节点来定义每个颗粒上的扩散行为。每个粒径作为额外维度，弱表达式则定义其扩散项在有限元求解中的作用。

具体操作方法如下：

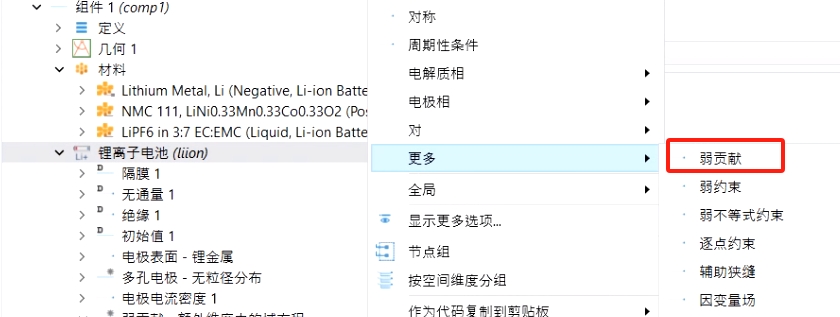

• 在现有的物理接口节点 (例如，“锂离子电池 (liion)”）上右键 -> “添加弱贡献”

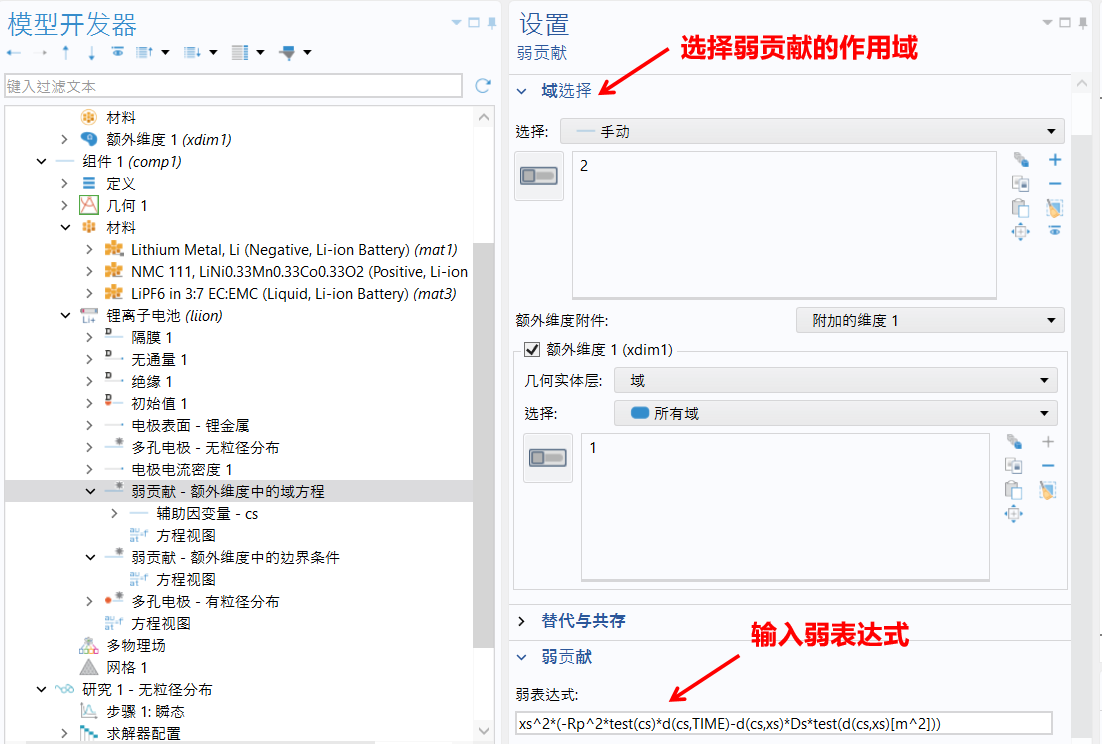

• 选择弱贡献的作用域，并在设置窗口的“弱表达式”中输入固相扩散弱形式

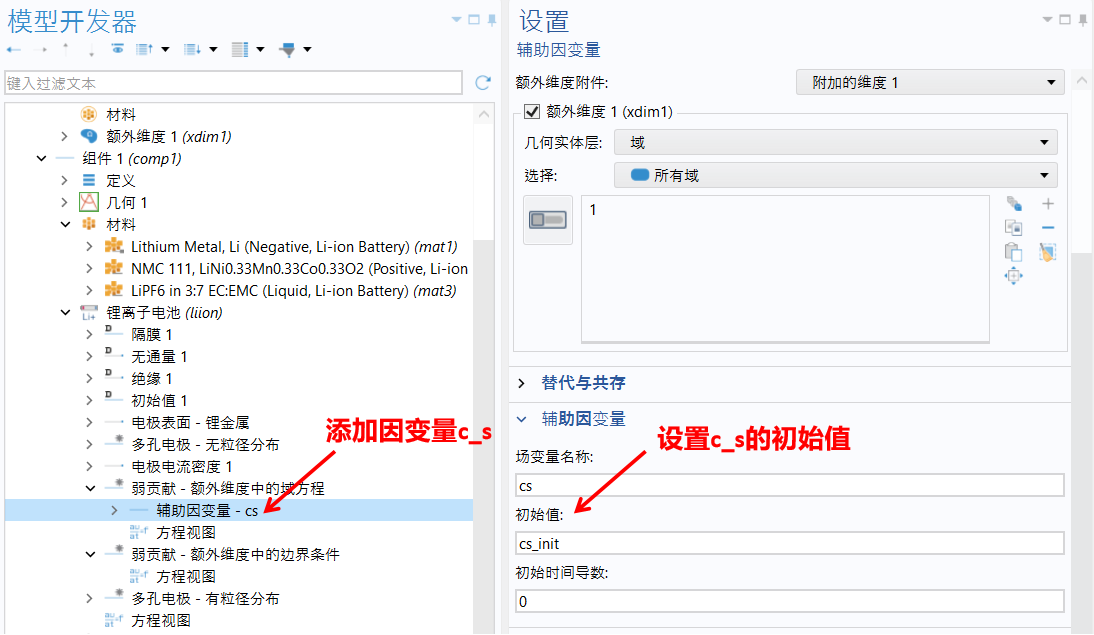

• 右键“弱贡献”节点，添加辅助因变量c_s(固相锂离子浓度），并设置初始值
• 用类似的方法再添加一个“弱贡献”来描述颗粒表面的边界条件，具体设置见官方案例：https://cn.comsol.com/model/battery-electrode-with-a-particle-size-distribution-116471

3. 关键提示和注意事项

• test( ) 算子至关重要： 务必理解 test(变量名) 代表对应变量的检验函数。所有弱形式表达式最终都应包含 test( ) 算子，并且要确保 test( ) 函数的使用符合 COMSOL 的语法和逻辑。
• 单位一致性： COMSOL 会检查单位。确保你在弱表达式中使用的所有参数、变量和导数组合起来具有正确的物理单位（通常是能量密度或功率密度，取决于方程）。
• 几何和网格： 和其他 COMSOL 模型一样，你需要先定义几何，然后生成网格。弱形式是在这个网格的每个单元上进行数值积分计算的。
• 求解： 定义好弱形式和边界条件后，像设置普通 COMSOL 模型一样添加“研究”步骤并进行求解。
• 验证： 对于自定义的弱形式，强烈建议通过与解析解（如果存在）、已知的数值基准或 COMSOL 内置的等效物理接口（如果可能）进行比较来验证你的实现。

总结

通过上述步骤，我们可以清晰地看到弱形式在 COMSOL 仿真中的强大功能和灵活性。它不仅能够帮助我们解决传统强形式难以处理的问题，还能为复杂物理场的建模提供更广阔的自由度。

此外，掌握弱形式的使用还能帮助我们解决更多实际问题，例如：

• 多物理场耦合：通过弱贡献节点将不同物理场的方程耦合在一起。
• 自定义方程：当现有物理接口无法满足需求时，弱形式提供了一种灵活的解决方案。
• 非标准边界条件：利用弱形式可以轻松实现复杂边界条件的定义。

弱形式，就是你手中的建模“自由语言”。
