六十五、Fluent PBM模型后处理 原创

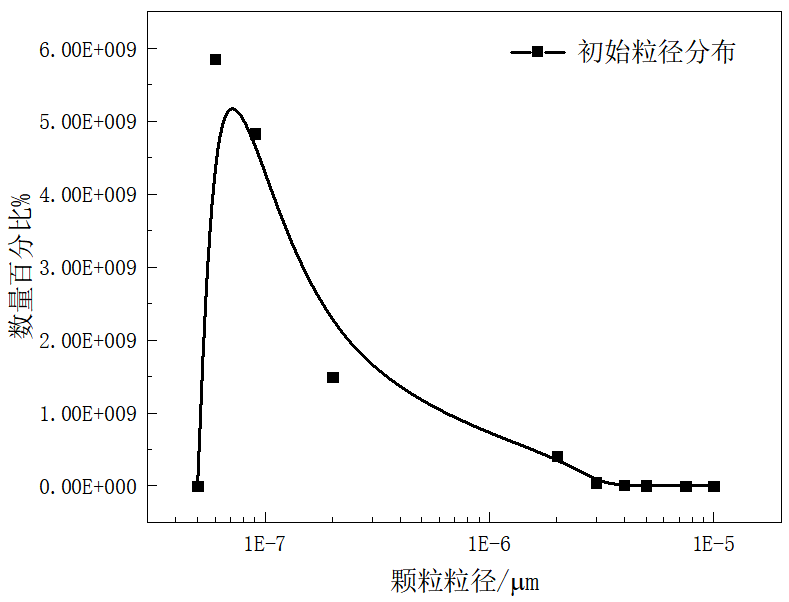

1. 颗粒粒径分布曲线图

之前出了两篇PBM模拟的文章，很多同学私信问如何直接在Fluent中显示出这种曲线图

当打开PBM模型后，在Fluent最上面一栏找到Results---Model Specific

单击Model Specific，会显示Population Balance，Population Balance下面有两栏选项，这里我们想要知道数量浓度，因此需要选择Number Density

2. Fields物理量

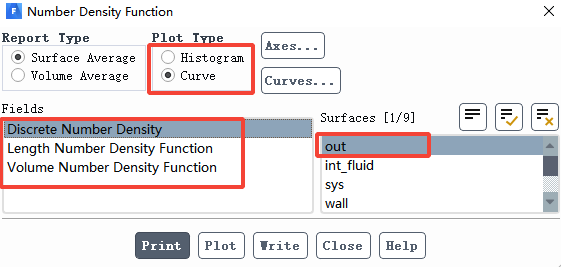

单击Number Density后，会出现如下界面，比较重要的就是Fields，有三个选项：

Discrete Number Density：数量浓度也就是单位体积颗粒数量，一般我们需要的就是这个，但这个选项只有在PBM模型使用Discrete离散方法时才会出现。单位:个/m3

Length Number Density Function：n(L)是单位体积中每单位粒子长度对应粒子直径的粒子数。单位:个/m3/m

Volume Number Density Function：n(V)是相对于粒子体积绘制的每单位粒子体积的物理空间中每单位体积的粒子数。单位：个/m3/m3

3. Plot type

有两个选项，Historgram直方图和Curve曲线图，，直方图只在Fields选择为Discrete Number Density时才可用。

其他的选项，比如Report Type与Fluent后处理相同，表示是对surface进行数据处理还是对Volume进行数据处理，这里的选择也会影响到Surfaces的显示。

4. Print显示

比较重要的一点是Print，之前都是点击Plot显示图表，但是Fluent显示的这种图表很丑，几乎无法放在论文或者PPT中。

而Print是可以将数据直接显示在控制台界面上，我们复制数据后再放到其他专业的数据处理软件中处理

需要注意的是，上述数据粒径大小是从大到小排序的，上述数据使用origin处理会更加好看
