生产制造 | VISI 2025冲压模块新功能解析

近期，VISI 2025版本正式发布，为进一步强化用户体验，新版本开发了许多新功能。

之前已跟大家介绍过VISI 2025版本基础建模、打印模块、分析、电极模块的内容，本期将继续为大家介绍新版本在冲压模块的新功能。

新功能一

零件分析-孔识别

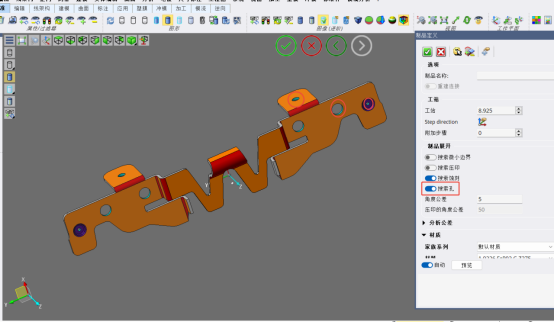

►新版本能够对零件进行分析，全面识别和用颜色标记孔。并且可以封闭所有孔。能够准确检测并缝补位于法兰或特征区域内的孔。

新功能二

萃取面/编辑面

►新版本萃取面/编辑面功能替换了传统的冲模萃取面功能，新的功能可以萃取面、设置材料属性、展开数据、定义原点。

新功能三

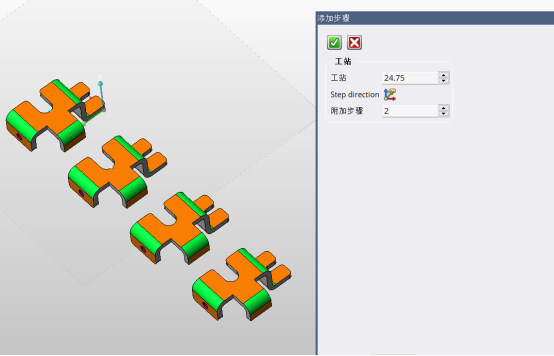

添加步骤并应用于所有后续步骤

►新的“添加步骤”命令允许用户通过选择参考零件来创建一个或多个步骤。为了进一步提高效率，允许在特定步骤上执行的操作自动传播到所有后续步骤。例如，如果在步骤 X 处封闭了一个孔 或展开了一个弯曲，则相同的操作将应用于步骤 X+1、X+2 等。

新功能四

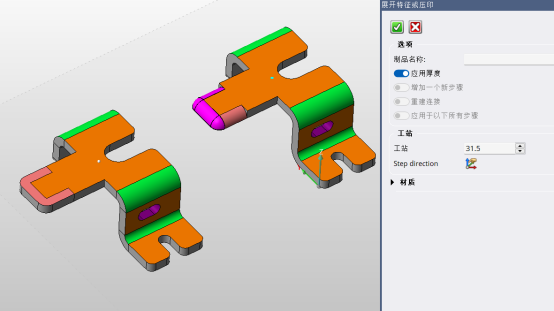

特征和压印展开–圆角压印

►压印识别和管理得到了显著增强，特别是在处理圆角压印方面。值得注意的是，对于复杂零件，分析可能 以前会导致双面识别的问题，系统现在会提醒用户该问题，并建议重新建模零件以获得最佳处理效果。

新功能五

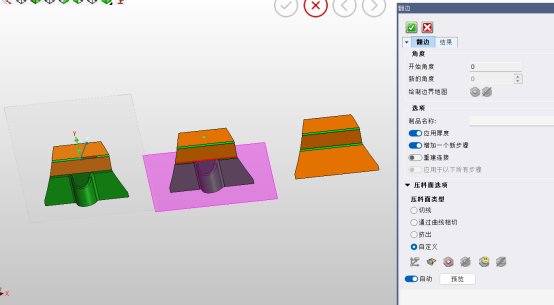

零件法兰展开-自定义压料面

►当使用线性弯曲和平面定义压料面时，系统现在会在操作后自动将结果法兰转换为线性表示。

新功能六

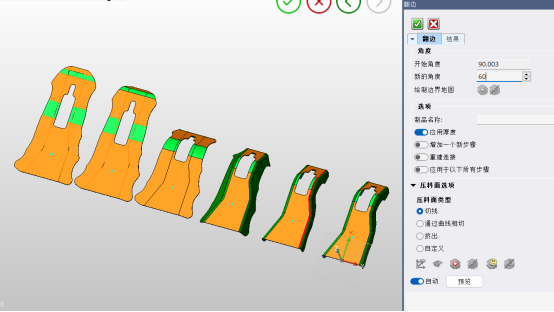

零件法兰展开-编辑

►目前，无法更改法兰步骤，因为系统总是创建一个新步骤。通过这一改进，我们允许用户通过控制角度值或在法兰展开步骤之间添加/删除步骤来修改法兰步骤。

新功能七

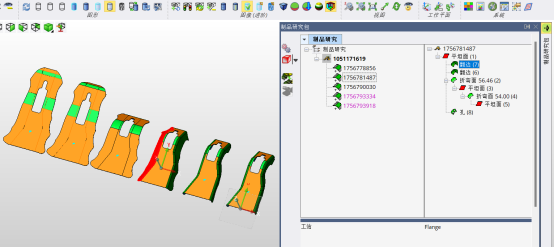

零件研究可视化

►新命令整合并增强了两个旧命令的功能：零件研究和在树形结构显示零件展开。具体来说，这个命令 有两个主要用途： 1在树形结构可视化完整的展开过程。 2启动或编辑零件研究，从分析开始并创建展开步骤。

新功能八

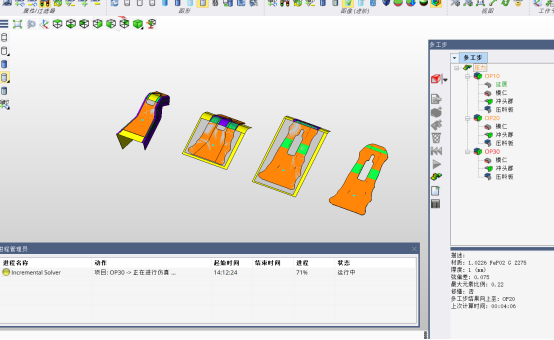

多步仿真

用户界面

系统现在允许在现有操作之间删除和添加新操作，而无需重新定义所有已设置的操作。

当完成单个操作的模拟后，用户可以开始查看结果，并且如果出现问题，可以停止模拟，在修复后重新开始。

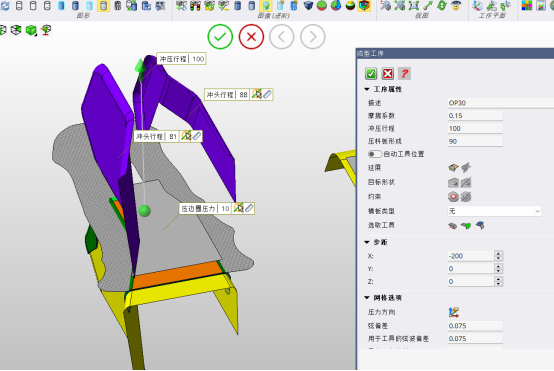

■ 成形工程

新增了一个选项“自动工具定位”，用于在下一次操作的工具未正确对齐到前一次操作的情况下，自动设置结果网格的正确位置。

现在将弦偏差设置拆分为两个不同的字段：一个用于计算毛坯网格，另一个用于计算工具表面的网格。建议将“工具的弦偏差”值降低，以提高结果质量。更好的工具网格意味着更好的模拟网格结果。

如果对工具/毛坯 CAD 进行了修改，系统已经会提醒用户存在模拟。现在，我们在删除多

阶段项目中已经定义的工具/毛坯表面时也添加了警告。

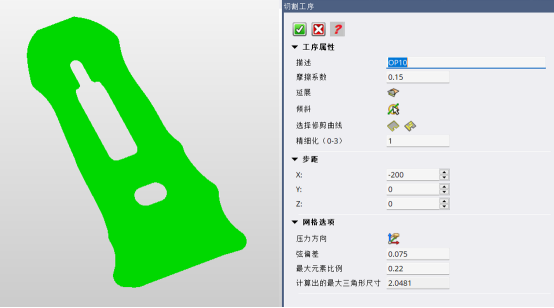

■ 切割工程

在定义或编辑切割操作时，新增了一个选项“细化（0-3）”；此设置指导切割操作的网格细化，其中 0 表示无细化，3 表示强细化。请注意，将此参数设置为 3，结果网格将非常细化，但如果在该步骤之后定义了其他步骤，由于详细的网格三角形，计算可能会非常缓慢。

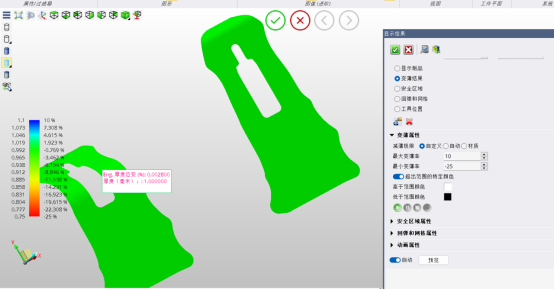

■ 显示增量结果

系统现在能够保存之前的模拟结果，即使在成形操作之间有切割操作也是如此。因此，在最后一个操作中，您可以看到所有操作的累积结果，包括减薄和安全区域。

显示结果对话框中新增了一个选项，用于激活动态截面，以便更好地评估模拟结果。

新增了一个字段，用于显示成形操作的结果，其中“模具上的力”值显示在对话框中。因此，现在客户还可以在模拟过程中评估施加到模具上的力。

▼

完整演示视频
