GMSL2相机ROS2采集链路：多相机时序偏差降低方案

引言



在自动驾驶感知算法的实车路测与闭环验证中，GMSL2车载相机已是前装主流视觉传感器。然而，GMSL2采集过程中工程师也常面临一些棘手问题：

1、时间同步精度不足：多摄像头间的时间戳对齐误差若超过毫秒级，将导致融合算法产生运动畸变（如“瞬移”伪影），直接影响模型训练数据的有效性；

2、ROS1架构的先天局限：基于中心化Master与单线程回调机制的ROS1采集链路，在GMSL2高并发数据流下暴露出结构性风险：roscore单点故障将导致整条链路瘫痪，而回调阻塞更会因个别节点的解码延迟引发连锁丢帧，这与车载场景7×24h长时连续采集的可靠性要求存在本质矛盾。

康谋整合成熟进口硬件打造标准化采集链路：GMSL2 摄像头 + MDILink 解串器 + 工控机 + ROS2，完整解决时间同步以及稳定性的问题，下文为一线项目落地精简实操方案。



一、系统架构



 1.1 三层架构总览

   整个数据采集链路按职责划分为数据采集层、协议转换层、数据处理层三个层次，每个部分具体如下：

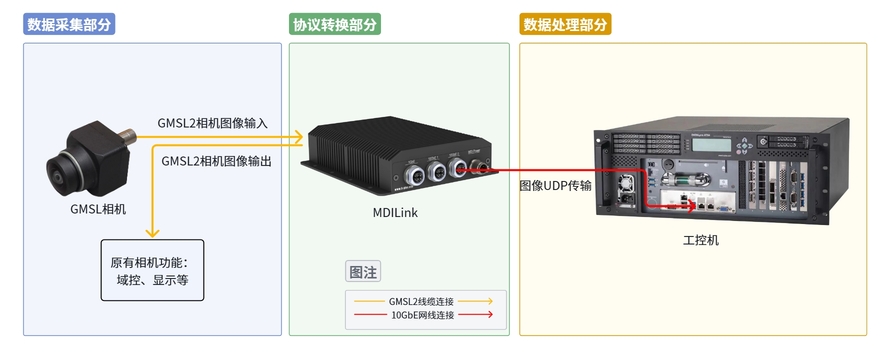

图 1 架构连接图

1、数据采集层：车规级GMSL2相机，负责原始图像感知，GMSL2协议通过单根同轴线缆同时承载图像数据、双向控制通道与供电；

2、协议转换层：MDILink设备，将GMSL串行信号解串并转为万兆UDP流，该层承担两项关键任务：无损解耦原始图像数据与硬件级纳秒时间戳注入；

3、数据处理层：运行ROS2采集节点，完成UDP数据接收、图像解码、话题发布、相机驱动加载、时间同步主控以及数据落盘。该层基于ROS2的DDS通信中间件实现数据分发，支持采集节点与算法推理节点的分布式部署与灵活扩展。

1.2 核心硬件

 1.2.1 GMSL2 车载相机

  车规级高速串行图像设备，单链路 6Gbps 带宽，是高阶智驾前装主流视觉传感器。满足车载宽温、抗振及EMC要求，支持7×24h连续运行。

 1.2.2 MDILink

  MDILink是康谋多通道信号采集与数据转换分析仪，位于传感器端与工控机之间，承担协议转换与时间同步两大核心职能，MDILink同时提供Web管理界面，可实时查看各通道输入状态、网络速率及系统日志，便于现场快速排查链路异常。

1、协议转换能力：MDILink支持GMSL2、FPD-Link III、CSI-2等多类车载串行信号接口，TAP旁路模式可实现原始图像数据的无损提取与转发。设备配备2路10GbE高速下行端口，将解串后的图像数据封装为UDP流输出至工控机。

2、硬件级时间同步：MDILink内置IEEE 1588 PTP（Precision Time Protocol）硬件时间同步机制，同时支持802.1AS-2011 gPTP标准。每帧图像在MDILink完成帧打包的同时，由硬件直接写入基于TAI（国际原子时）的纳秒级时间戳。

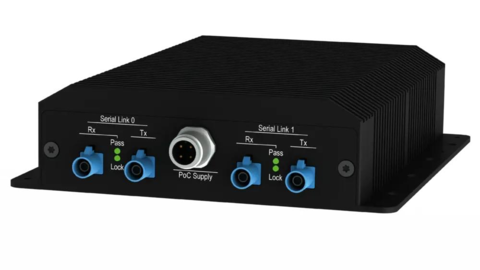

  图 2 MDILink设备实拍

  1.2.3 工控机

  工控机作为整套链路的数据处理中心，负责接收万兆图像流、运行ROS2节点、执行图像解码与话题发布。

  康谋配套 DATALynx ATX4/BRICK2 车载计算平台，支持 -10℃~+60℃宽温、7×24h 无间断运行、抗车载振动冲击，可扩展多 GPU 与多路 10GbE 网口，支持 32Gbps 图像写入带宽，承载多路 GMSL2 高并发数据流。

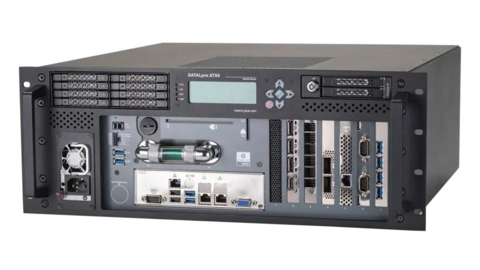

图 3 DATALynx ATX4设备实拍

1.3 ROS2

分布式部署：ROS2摒弃了ROS1的中心化Master架构，采用基于DDS（数据分发服务）的去中心化通信中间件。每个节点作为独立的DDS参与者发布与订阅数据，节点间的故障不会相互传播。

在本方案中，采集节点负责从MDILink接收UDP数据并发布图像话题，算法节点（如预处理、感知推理）作为独立进程订阅该话题。即使下游算法节点因计算负载过高出现处理延迟，也不会阻塞采集节点的数据接收与发布——采集节点始终以稳定的帧率向外推送数据。这一特性对于7×24h长时采集尤为关键，避免了传统ROS1中单点阻塞导致整条链路丢帧的连锁反应。



二、时间同步链路



2.1 时间同步整体链路

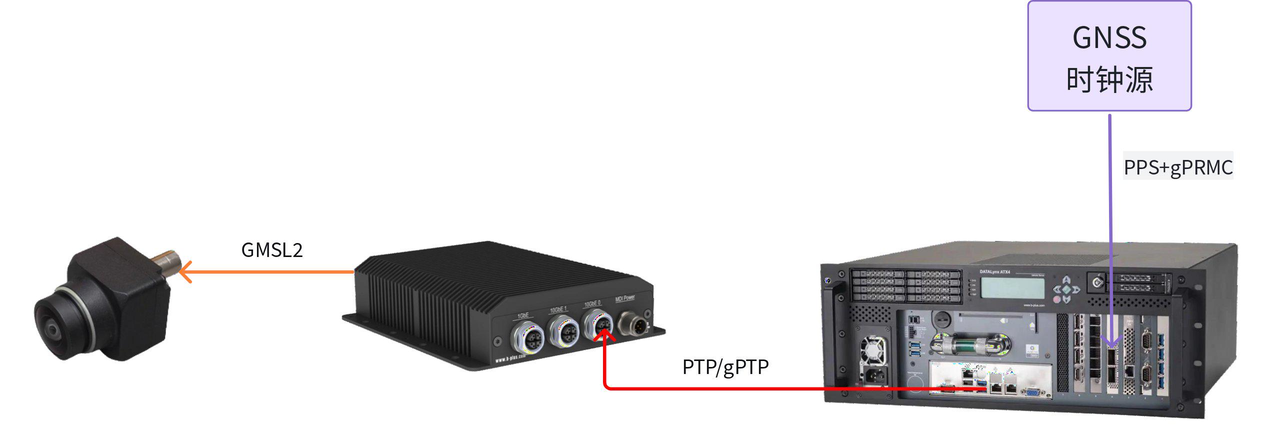

整个时间同步链路按信号流向如下：



  1.GNSS 模块（如 u-blox LEA-M8S）提供两类时间参考信号：

（1）PPS（Pulse Per Second）秒脉冲：每秒一个上升沿，精度优于 ±100ns，作为工控机侧的“物理秒边界”参考；

（2）NMEA（GPRMC）时间报文：通过串口（UART）输出 UTC 年月日时分秒信息，与 PPS 配合可解析出完整的时间。

  2.工控机接收 GNSS 时间后，以 PTP/gPTP 协议向 MDILink 发送时间同步报文，是整个 PTP 域的时间基准源。

 3.MDILink 内置 Slave Only Ordinary Clock（仅从时钟），通过 10GbE 网口接收工控机发出的 PTP/gPTP 同步报文，将自身时间基锁定至工控机侧，并在每帧图像在MDILink完成帧打包的同时，由硬件直接写入时间戳

2.2 ROS2节点中时间同步设计

2.2.1 时间戳获取机制

  ROS2获取的时间戳采用”硬件时间戳优先、系统时间保底”的双级机制：

1、硬件时间戳优先：MDILink 硬件 PTP 纳秒级时间戳 每帧图像在进入 MDILink 解串器完成帧打包的瞬间，由 FPGA 硬件直接写入 PTP（IEEE 1588）同步后的纳秒时间戳。该时间戳独立于系统 CPU 负载与调度延迟，从根本上消除了软件打戳因序列化、传输、反序列化及系统调度引入的不确定误差（在系统负载波动时可达数十毫秒且无规律可循）。实测多传感器同步偏差 ＜200ns。

2、系统时间保底：当硬件时间戳不可用时（如 PTP 主时钟失锁），节点自动回退至 clock_gettime(CLOCK_REALTIME)，保证采集流程不中断。

2.2.2 时间戳转换机制

  为了便于现场调试与录像回放溯源，节点在图像发布前提供了可选的时间戳视觉叠加功能。

1、时区转换：获取到时间戳后，节点将其从 UTC 转换为中国标准时间（CST，UTC+8）。代码中定义了 8 小时的纳秒偏移常量。

2、日期时间格式化：将纳秒级时间戳完整转换为公历日期（年-月-日）和北京时间（时:分:秒.微秒），精度显示到微秒位。

3、图像绘制：使用 OpenCV 在图像右下角绘制该时间字符串，采用黑色描边与白色填充，确保在不同光照背景下的可读性。



三、ROS2采集节点机制解析

3.1 节点架构

节点采用 主-从线程模型，将ROS2事件循环与数据采集任务置于不同执行上下文中：

1、主线程：运行 rclcpp::spin()，专职响应ROS2系统的控制指令（如节点关闭、参数服务请求），确保节点对外部命令的灵敏响应；

2、工作线程：独立执行UDP数据接收、解码与发布，与主线程无锁交互，避免ROS2回调栈阻塞。

在ROS2的分布式计算框架中，每个节点既是数据生产者也是服务提供者。主循环的及时响应能力确保了节点可被远程节点通过服务或Action正常控制与监控，这是ROS2去中心化架构在节点设计层面的基础要求。

3.2 事件驱动接收

数据接收采用 select + 事件句柄 的非阻塞模型，区别于传统的轮询方式：

工作线程在无数据时挂起于 select() 系统调用，不消耗CPU时间片；

仅当MDILink有新帧到达时，事件句柄唤醒线程执行取数操作；

超时机制（100ms）同时承担链路健康监控职能，周期性输出接收统计信息。

分布式价值：在资源有限的工控机环境中，该模型将CPU算力集中用于图像解码与感知计算，而非无效的空转轮询。对于部署多节点的分布式系统而言，单个节点的低空闲占用意味着整体集群的有效算力利用率更高。

3.3 节点内图像解码

节点内置三层解码优先级，逐级尝试至成功：

JPEG 压缩流（优先）：带宽占用低

DAQFRAME 封装流：含元数据与校验信息

原始 YUYV 裸流（回退）：通用性

每帧解码前自动校验完整性，异常破损帧直接丢弃，避免损坏数据进入算法链路。



四、落地实测数据与项目案例



4.1 康谋整套链路实测指标

时间同步：多路相机时间戳偏差＜200ns，远低于行业毫秒级要求；

端到端延迟：图像采集→ROS2 发布全程稳定 80ms，满足感知算法实时闭环；

稳定性：基于ROS2去中心化通信架构，实车 7×24h 连续采集，无断流、无内存溢出。

4.2 落地应用场景

1、车企前装 ADAS 测试

国内多家主机厂搭载康谋 MDILink+BRICK2 数采平台，用于高速、城市道路多目相机融合数据采集，配套 ROS2 链路完成算法迭代验证；

2、高校自动驾驶科研平台

为多所双一流高校搭建实车采集系统，基于本文 ROS2 适配方案完成多传感器同步数据集录制，支持 ROS1/ROS2 双向兼容；

3、工程特种车辆感知采集

隧道、矿用车辆多模态视觉采集，依靠 MDILink 硬件同步，解决复杂电磁环境下图像时序错位问题。



总结



针对GMSL2采集过程中时间同步精度不足与系统资源竞争导致采集丢失两大工程痛点，康谋全系列采集硬件与ROS2软件栈，打造了一套成熟可落地的标准化采集链路。

整套方案的核心价值体现在三个层面：

1、时间同步：MDILink硬件PTP纳秒级时间戳注入，实测同步偏差＜200ns，从根本上消除了软件打戳的不确定性，确保多传感器融合数据的一致性；

2、采集稳定性：ROS2采集节点采用独立数据接收线程与主循环解耦设计，配合DDS去中心化通信架构，即使下游算法节点计算负载过高，采集节点仍以稳定帧率持续发布，保障7×24h长时采集不丢帧；

3、工程可维护性：MDILink Web管理端实时监控链路状态，ROS2命令行工具链支持动态参数调节与在线性能评估，显著降低实车现场调试难度。

整套部署流程轻量化易上手，工程师可快速复用落地。无需改造现有车载硬件，仅通过标准网络配置即可完成高质量同步采集链路搭建，为感知算法迭代与多传感器融合测试提供可靠的数据底座支撑。
