FRED案例 | 从基础曲线到完整三维模型，鸟笼抛物面反射器建模全流程

在照明系统设计中，多曲面的径向几何形状十分常见。这类系统往往并不需要完全平滑的表面，而是通过分段曲面实现特定的光学效果。FRED光学工程仿真软件中表面的高度灵活性，为创建这类几何形状提供了有效途径。

本文以“鸟笼抛物面反射器（Birdcage Parabolic Reflector）”为例，展示从基础曲线到完整三维模型的创建流程。

创建第一个元素

建议首先为完成的组件创建一个子组件（Sub-Assembly），并在其中创建一个用于必要曲线的自定义元素。

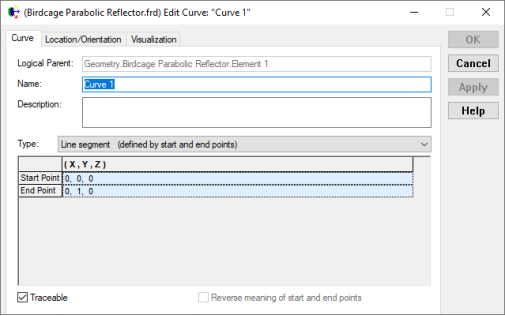

可通过右键菜单将曲线添加到自定义元素中。鸟笼抛物面反射器的第一个元素由四种曲线类型定义，并通过组合曲线（Composite Curve）合并成一条单独的“基础曲线（Base Curve）”。

创建其他元素

第一个元素制作完成后，创建其他元素只需将其复制粘贴回子组件中，并将新元素旋转到正确位置。本案例采用六边形横截面，因此需要6个元素，围绕X轴旋转的角度分别为0度、60度、120度、180度、240度和300度。

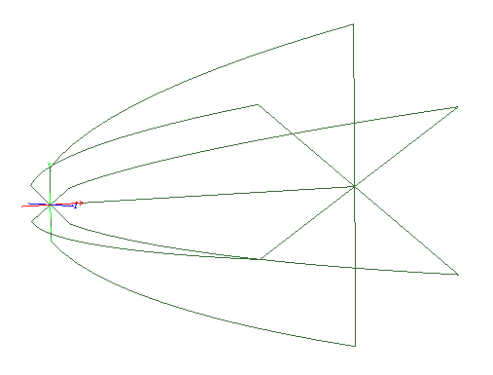

由六个元素组成的完整“鸟笼”结构如下图所示：

覆盖表面

最后一步是覆盖（或填充）元素之间的空间。为此，需添加另一个自定义元素，并在其内部使用规定曲面（Ruled Surface）来连接曲线。以元素1和2之间的覆盖部分为例，通过以下设置将两个元素的基础曲线连接起来。

注意需设置修剪体积，以确保足够覆盖表面。第一个覆盖表面生成后，重复该过程添加更多规定曲面，以填补剩余空隙。

总结

FRED软件通过自定义元素、组合曲线与规定曲面的灵活组合，为多曲面径向几何结构的构建提供了完整的解决方案。从基础曲线定义到旋转阵列，再到曲面覆盖，全流程操作清晰高效，适用于照明系统中各类非平滑径向光学元件的建模。
