仿真科普 | 走出“黑箱”，CAE如何重塑地质工程的数字基座？ 原创

  地质环境是一个天然的“黑箱”。对于隧道工程、矿产开采、地质勘探等工程活动而言，地质条件的不确定性始终是悬在头顶的达摩克利斯之剑。一处隐伏的断层、一段破碎的岩带、一片突变的含水层，都可能在毫厘之间，由认知盲区演变为工程灾难，造成巨大的经济损失乃至人员伤亡。

  传统的“经验主义”治理模式，在面对日益复杂的地下空间开发需求时，已愈显吃力。依托现代CAE仿真技术，我们正逐步掌握窥探地宫深处的“数字之眼”——大尺度高分辨率模拟大幅提升开挖安全评估置信度，通过反演提升地质模型精度，有效降低工程地质灾害毁伤率。

  本文将系统梳理地质仿真的核心技术体系，并结合实际工程应用场景，探讨CAE技术如何赋能传统地质工程，实现从“被动应对”向“主动预知”的跨越。

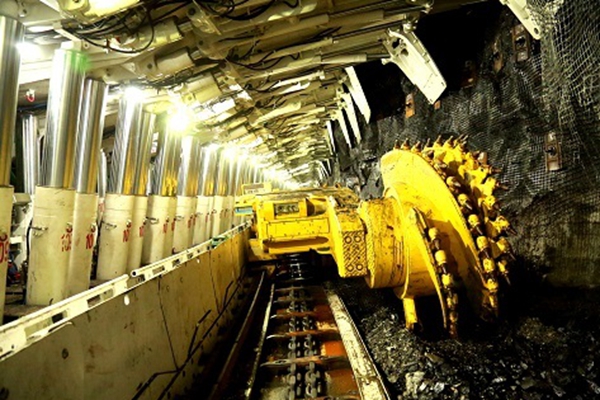

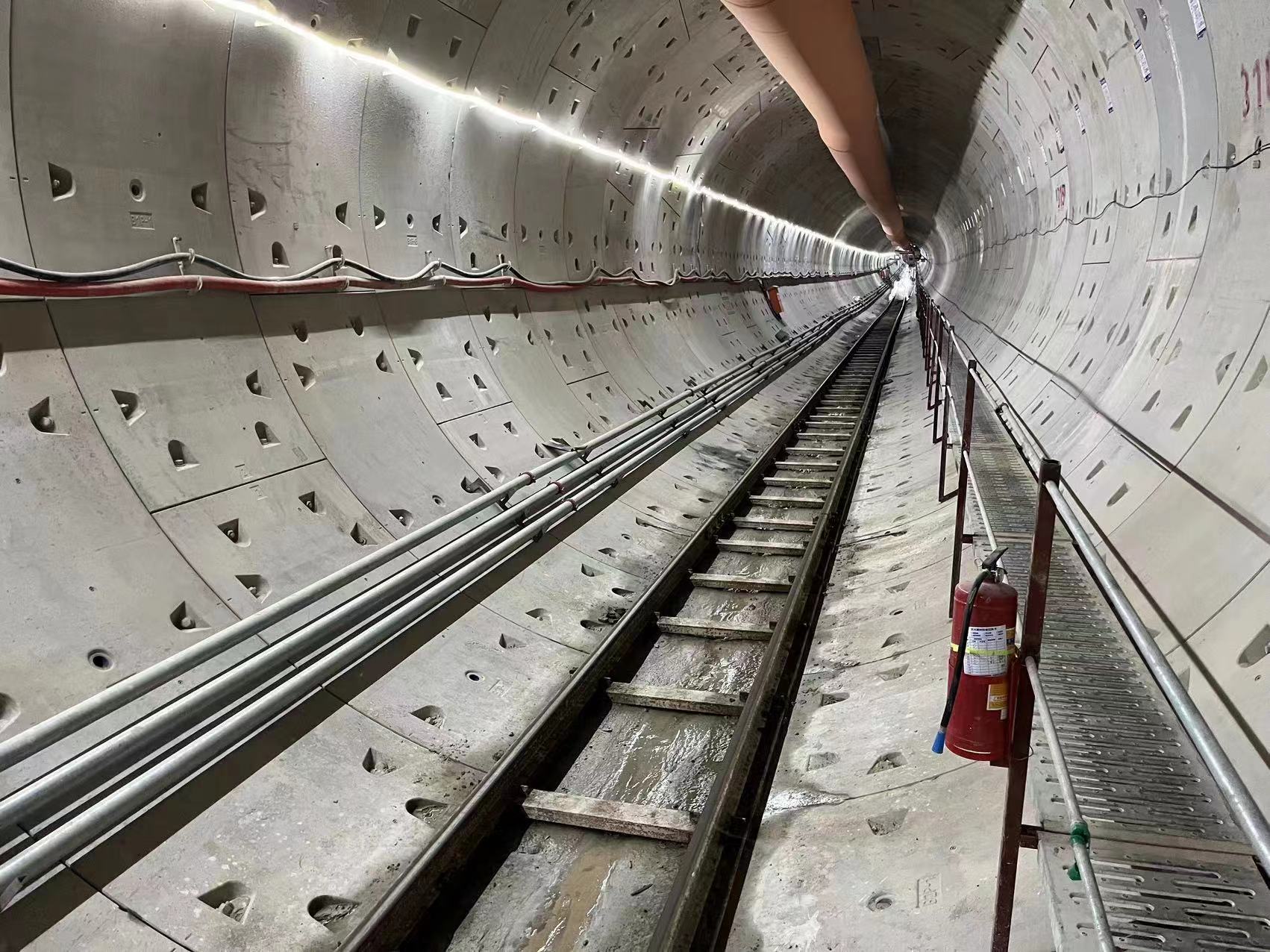

地质工程示意图（隧道工程/采矿工程）（图源网络）

01 地质仿真技术体系

1. 精细化网格生成与模型转换技术

  地质模型从CAD到CAE的转换是工程关键前置环节，需将含透镜体、尖灭等复杂构造自动保真转换为计算网格。原始数据多源异构，断层交错、形态不规则，常形成“脏几何”致拓扑错误。此外，网格剖分高度依赖人工，全域高精度网格对算力要求极高，实际工程中常需在效率与精度间权衡。

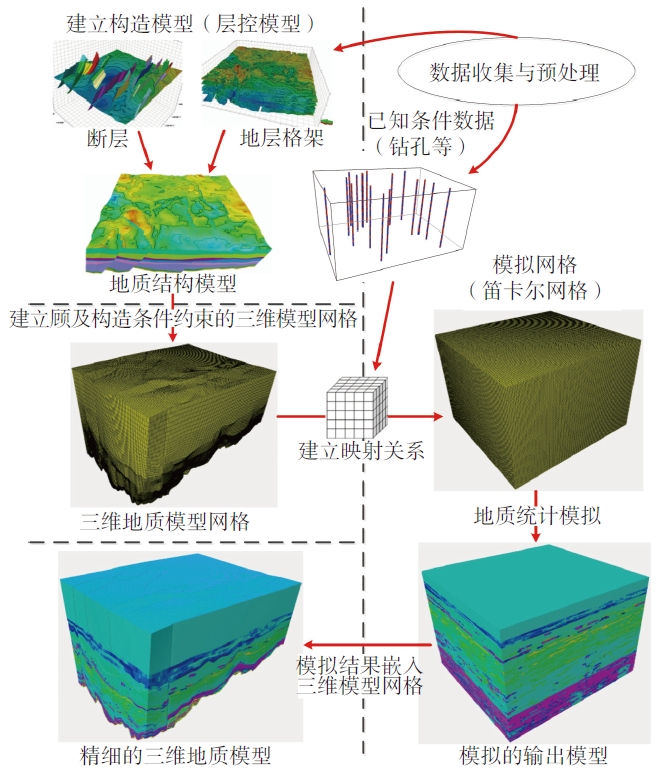

三维地质一体化建模框架（图源网络）

2. 岩体非线性本构与多场耦合分析

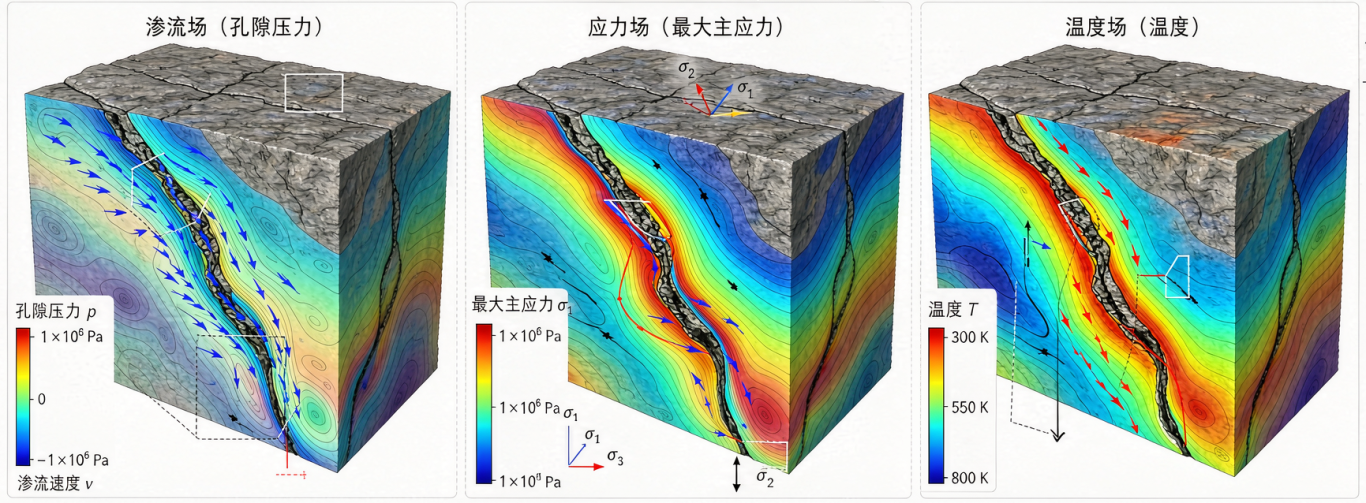

  岩体的力学行为具有典型的非线性、非均匀性、各向异性特征。在地质仿真中，需要建立能够准确描述岩体应力-应变关系的本构模型，并耦合渗流场、应力场、温度场等多物理场作用，以支撑隧道开挖围岩稳定性评估、矿场边坡安全系数计算等重要场景应用。

  多物理场耦合计算量随场数量指数增长，在高地温隧道等场景中，渗流、应力、温度三场时间尺度差异悬殊，串行求解耗时较长，制约了工程分析的时效性。

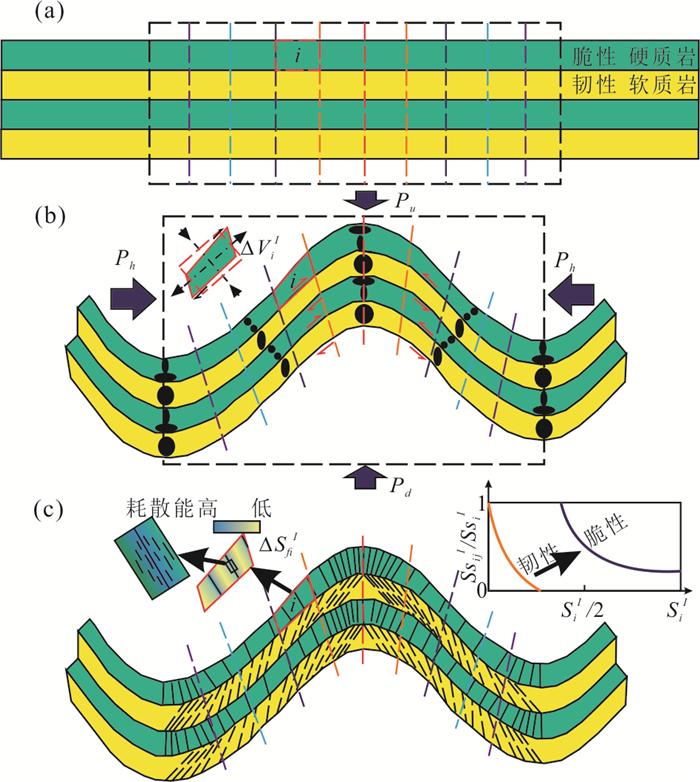

PTt和岩石本构力学的关系示意图（图源网络）

3.多元异构数据融合与物理模型修正

  地质反演本质上是一个计算反问题，以有限勘探数据为约束，反向推演地层、构造及岩性参数的三维空间分布，并通过持续同化新数据实现物理模型的动态修正，以支撑工程选址、结构设计及风险评估等场景应用。

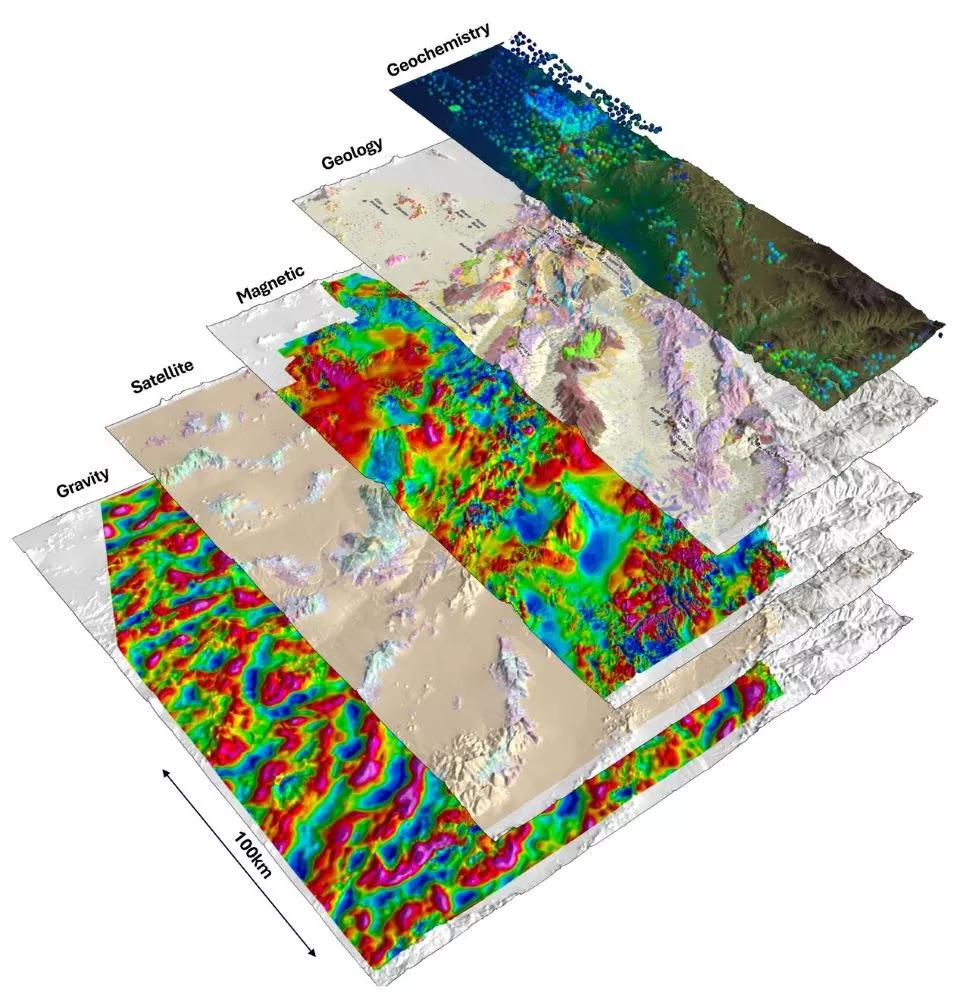

多源地学数据三维叠合图（图源网络）

4.大变形与破坏过程仿真

  开挖卸荷、爆破震动等工况下，岩体可能发生从连续变形到破裂、垮落、突水的转变。连续介质方法擅长计算变形但难以处理破碎，非连续介质方法擅长模拟运动但计算代价高昂，可采用连续-非连续耦合方法让二者各司其职，在隧道岩爆、突水模拟中具有独特优势。这一破坏过程还涉及应力、渗流、温度多场强耦合，时间尺度差异悬殊，任一偏差通过耦合放大导致失稳，计算复杂度远超单一物理场问题。

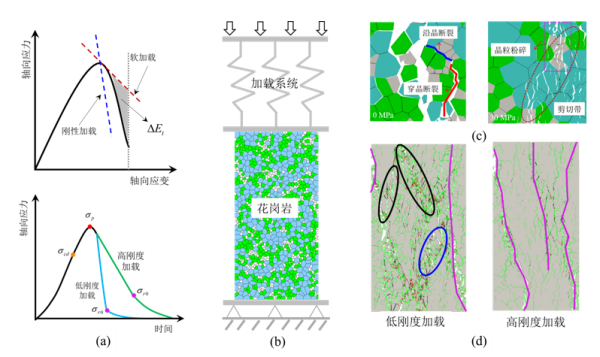

岩石非稳定性破坏模拟（图源网络）

02 CAE在地质工程的应用

1.隧道开挖方案评估

  利用数值仿真手段开展隧道开挖方案评估，在隧道正式施工前对不同工法及支护方案进行预先模拟与分析。其核心考虑因素包括围岩的工程地质分类与力学参数、初始地应力场分布、地下水位及渗流条件、地表既有建（构）筑物的沉降控制要求等。通过地质仿真，工程团队可以提前预判不同开挖方案下围岩的变形模式、塑性区扩展范围及支护结构的受力状态，从而在安全性与经济性之间寻求最优平衡。

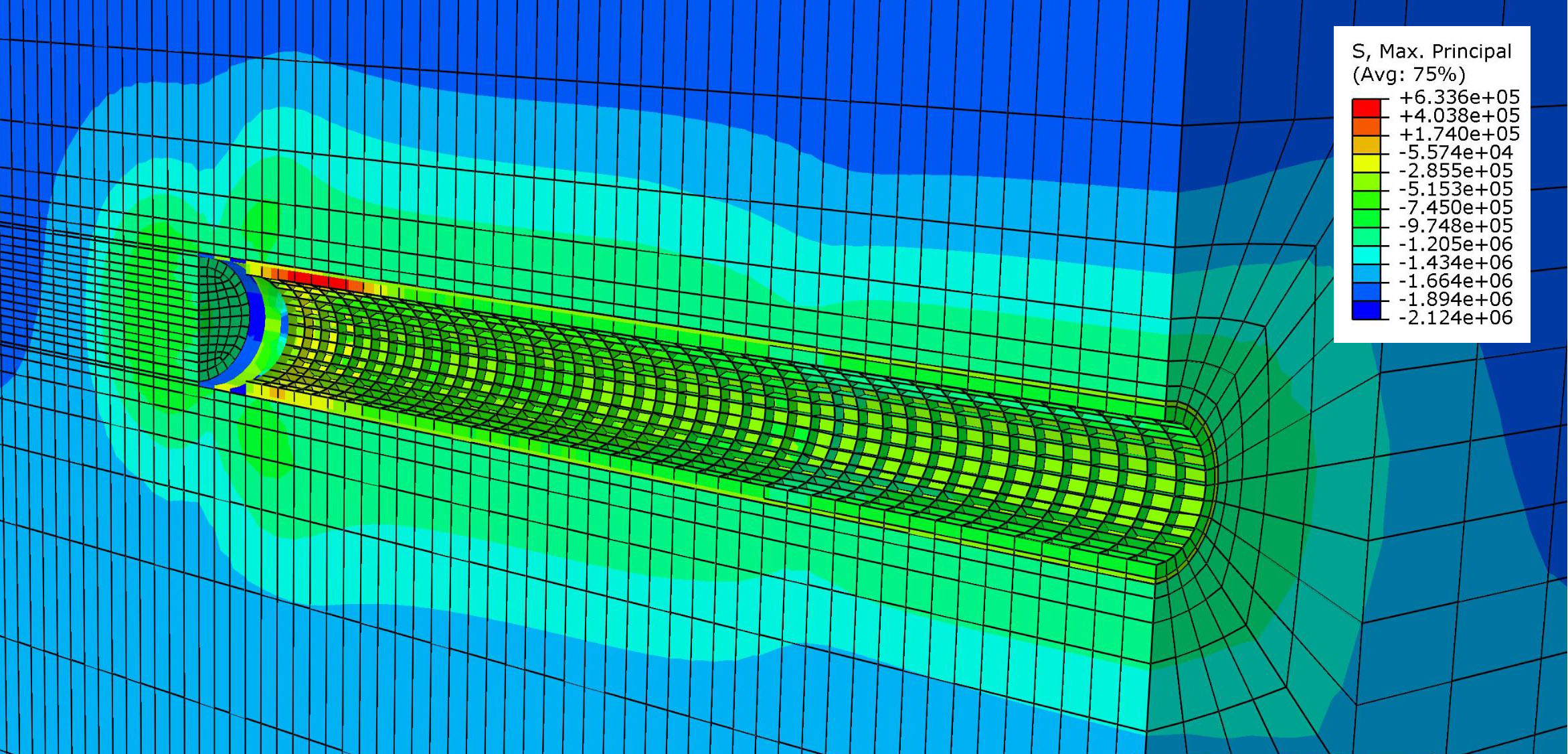

隧道开挖方案仿真示意图（图源网络）

  地质仿真有效解决了传统隧道开挖方案评估方法“试错成本高、风险不可预知”的难题，使施工组织设计有了科学量化的依据，显著降低了塌方、大变形等事故的发生概率。

2.矿场开挖方案评估

  针对露天矿边坡或地下矿采场，通过仿真手段分析不同开采顺序、开采边界及爆破扰动条件下的采场结构稳定性。该评估需重点考虑矿体及围岩的物理力学性质、地质构造（如断层、节理裂隙带）的空间分布、地下水渗流路径以及开采过程中应力重分布规律。矿场开挖方案评估有效解决了设计人员及现场管理人员在开采前无法量化预知结构风险、在开采中难以动态调整方案的决策盲区，从根本上降低了因地质失稳导致的人员伤亡与设备损毁概率。

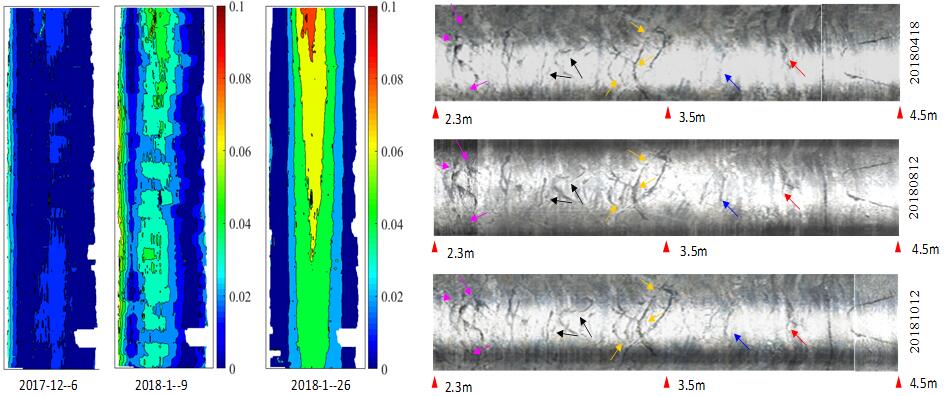

巷道变形演化与开裂模拟（图源网络）

  在地质仿真技术的支撑下，矿场开挖方案评估已从经验判断走向定量化科学决策，实现了对边坡稳定性的精准分级与分阶段超前预警。

3.高精地质分布反演

  将有限的勘探数据（钻孔岩芯、地球物理探测数据等）与地质演化物理规律相结合，通过数值计算反向推演地层、构造及岩性参数在三维空间中的分布状态。该技术需要综合考虑区域地质构造背景、地层沉积序列、岩石物理性质的空间变异性等多方面因素。高精地质分布反演为后续的工程选址、结构设计及风险评估提供了更可靠的地质底图，有效降低了因地质认知不足带来的工程变更风险。

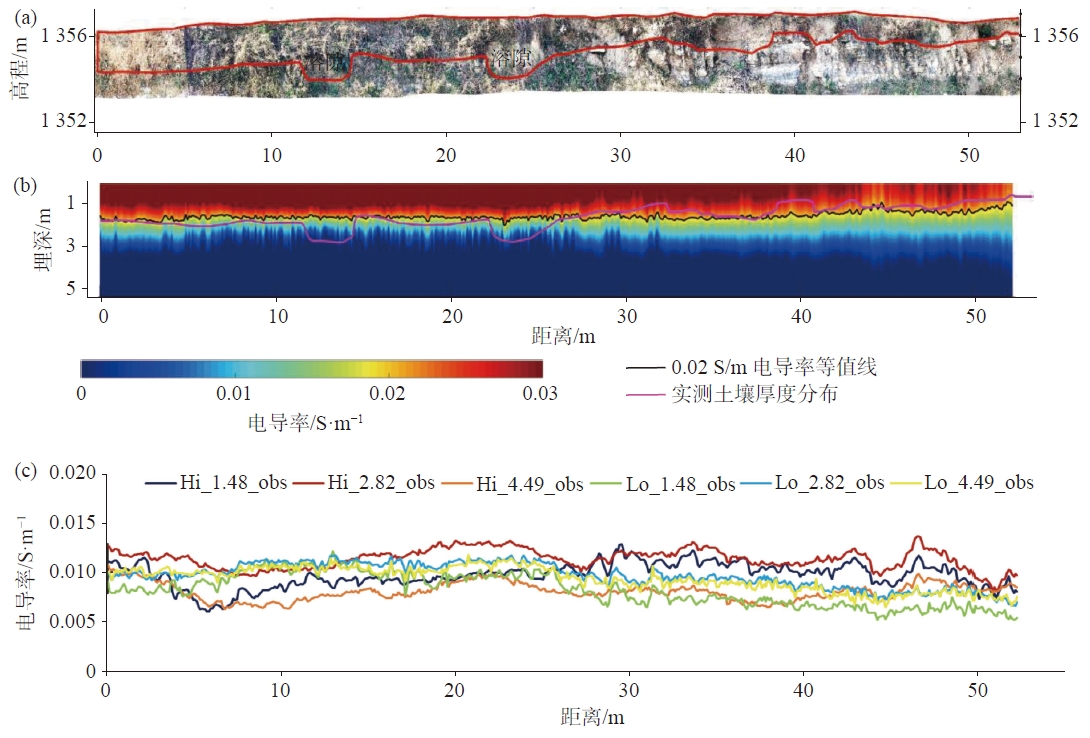

基于频域电磁法反演喀斯特表层土

  通过地质仿真驱动的反演计算，原本孤立、离散的点状数据被转化为连续、合理的三维地质模型，大大提升了地下空间信息的可视化程度与准确性。

4.高精矿藏探测辅助

  将重力、磁法、电磁法等物探数据与地质统计、数值模拟技术相结合，反演深部矿体的空间形态与品位分布规律。该方法需重点考虑矿（化）体与围岩之间的物理性质差异（密度、磁性、电性等）、成矿地质背景及控矿构造格局等因素。高精矿藏探测辅助有效缩小了勘探靶区范围，优化了钻孔布设方案，提高了见矿率与勘探效率，为矿产资源储量的科学估算与开发规划提供了坚实的数据支撑。

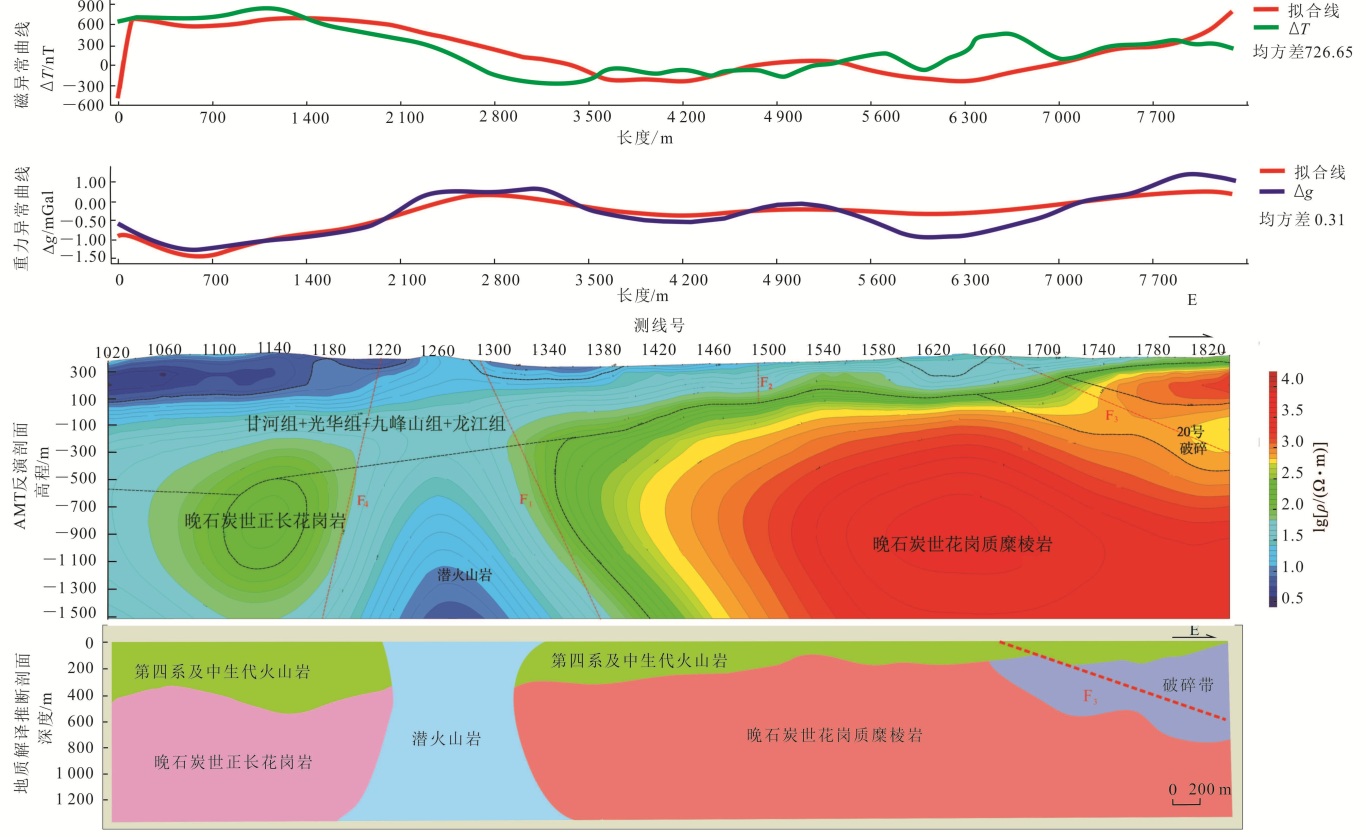

某矿区重磁联合反演断面图（图源网络）

  通过地质仿真辅助的多源数据联合反演，勘探团队可以构建出高精度的三维矿藏“数字模型”，更清晰地界定矿体边界、预测深部富集区域及品位变化趋势。

03 神工坊^®技术方案

1.复杂几何处理及网格自动生成

  1. 脏几何兼容性

  地质建模中，断层交错、透镜体尖灭等构造形态不规则且常含数据瑕疵。HSF-SAMR支持直接导入原始地质解释数据，无需精细化预处理，大幅提升了复杂地质条件下建模的效率与保真度。

  2. 网格自动生成

  地质模型网格剖分长期依赖人工操作，耗时长且质量波动大。自动网格生成技术可根据地质构造特征智能适配网格分布，使工程师能快速完成多方案对比分析，将地质仿真真正融入设计迭代流程。

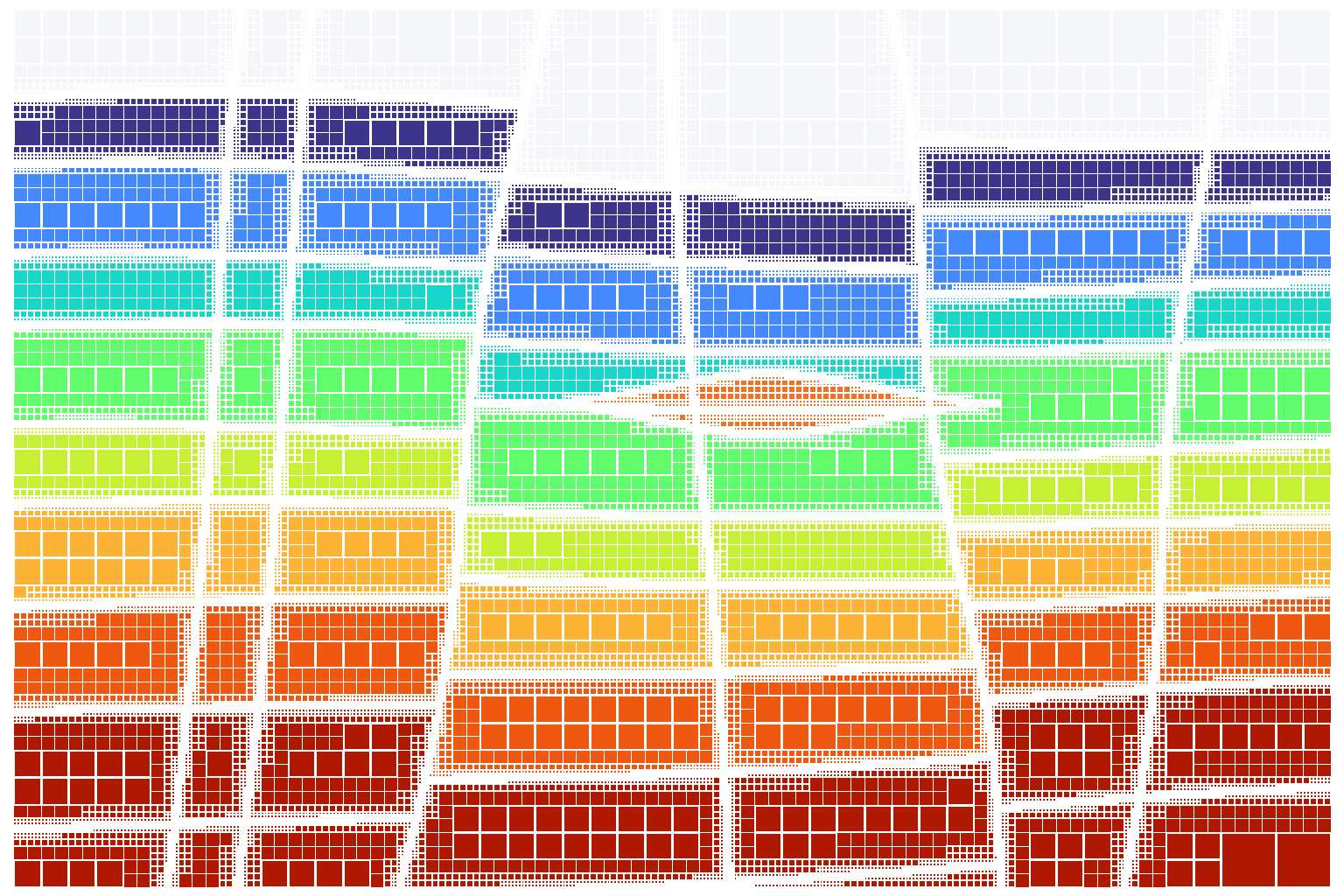

  3. 网格高效分布

  地质仿真需兼顾大尺度区域与局部精细结构的双重解析需求。通过自适应加密策略，在关键区域密集布网、非关注区域稀疏处理，在有限算力下最大化提升反演范围与分辨率。

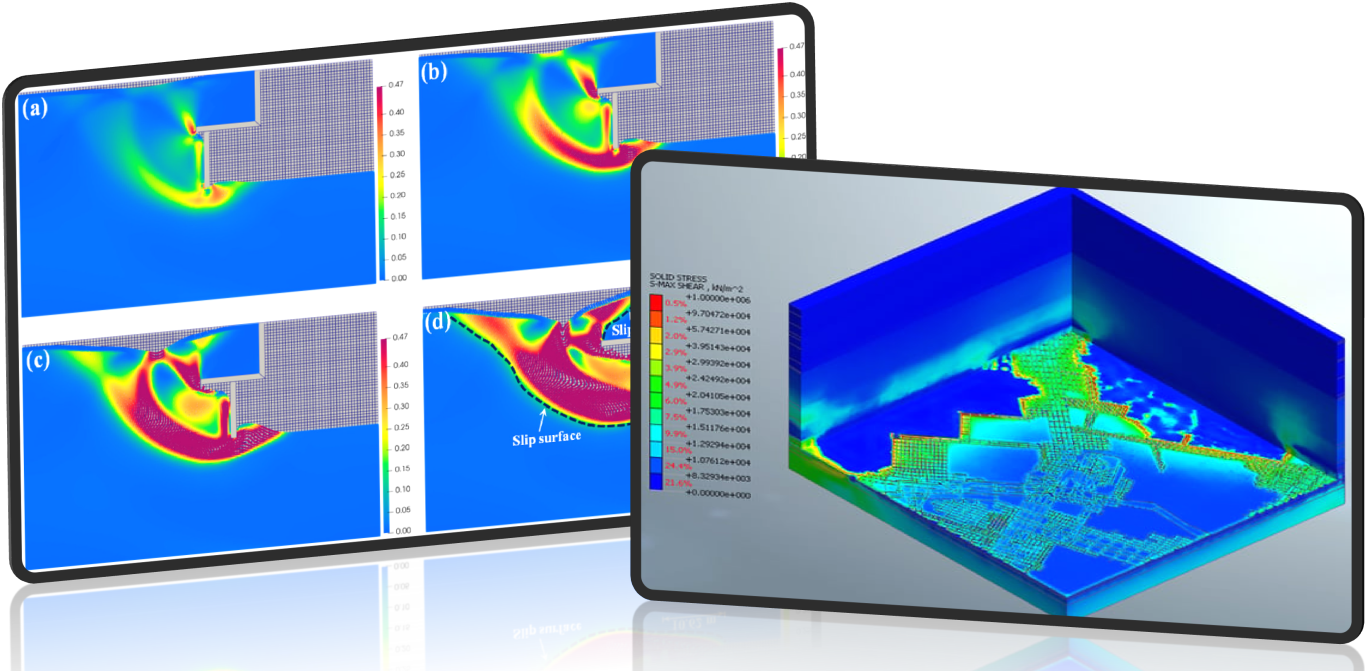

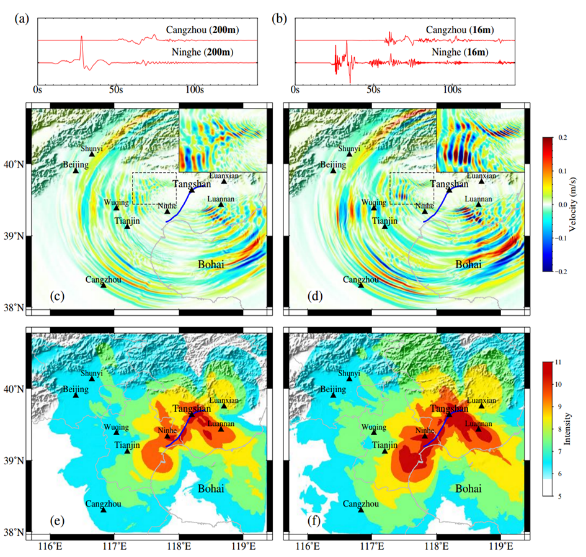

2.超高保真度与大规模并行

  1. 100亿空间分辨率

  SIMFORGE HSF^®引擎支持百亿级全域精细网格建模与求解，适应多层次并行，实现超高保真度地质仿真，满足公里级区域与米级构造的双重解析需求。

  2. 100万核心并行计算

  实现深度并行算法优化，降低大规模并行场景下通信损耗，全面适配国内外各类硬件架构，大幅压缩地质仿真的迭代周期。

3. 并行多学科优化

1. 多域多物理耦合（MPMD）

  地质仿真中渗流、应力、温度三场耦合计算量极大。并行多学科优化大幅缩短场景的仿真周期，使用户能够在合理时间内获得多场耦合作用的完整认知，支撑高风险地质工程的科学决策。

2. 多源异构数据并行联合反演

  地质反演中，监测时序数据量大、物探数据类型迥异，串行求解耗时极长。并行优化使各数据子集独立计算、各类物探正演独立求解，并统一更新共享参数，大幅压缩反演周期，用户可及时对地下结构与深部矿藏做出可靠判断。

3. 多目标协同优化

  地质开挖中，锚杆间距、支护厚度、开挖进尺等参数此消彼长：控变形则工程量增，提效率则围岩扰动加剧。并行多学科优化同步评估各参数的力学响应与工程代价，加速帕累托前沿搜索，快速获得全局最优参数组合，兼顾围岩稳定、支护投入与掘进效率。

05 结语

  从深埋地下的隧道掘进，到庞大矿场的边坡稳定，再到复杂地质结构的精细反演与矿藏探测，CAE仿真技术正以前所未有的深度和广度重塑着地质工程的底层逻辑。它让工程师不再仅仅依赖有限的地质钻孔和经验公式去“猜测”地下的模样，而是依托一个高保真的数字孪生世界，去“看见”应力场的流动、“预演”岩体的破坏、“优化”开采的每一处细节。

  在上述技术突破背后，神工坊®依托SimForge™平台、SIMFORGE HSF®超智融合引擎等软硬件技术体系，正致力于打通从地质建模到工程决策的最后一公里，繁重地质几何前处理、海量大规模多场耦合计算、复杂多学科并行优化等痛点将不再是问题。神工坊®将持续深耕工程环境高保真数字孪生，为地下空间安全开发与矿产资源高效利用构筑坚实的数字基座。
