414-基于相变材料回填并考虑地下水渗流影响的U形地埋管换热器仿真

414-基于相变材料回填并考虑地下水渗流影响的U形地埋管换热器仿真

共25章节 (更新至25)   4小时38分钟

我要评分>
599
1金币抵扣 ¥0.01
  • 介绍
  • 章节
  • 评论

备注:模型参数同404案例。

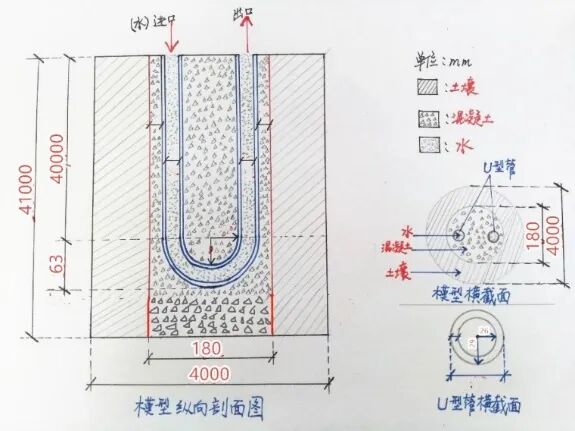

模型图

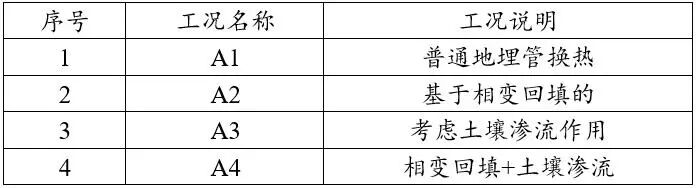

仿真工况

入口条件:流体速度0.6m/s,velocity inlet,水温36℃,直径26mm。

土壤原始温度:16℃。

计算域外围和底部设为初温16℃,计算域顶部设为绝热边界。

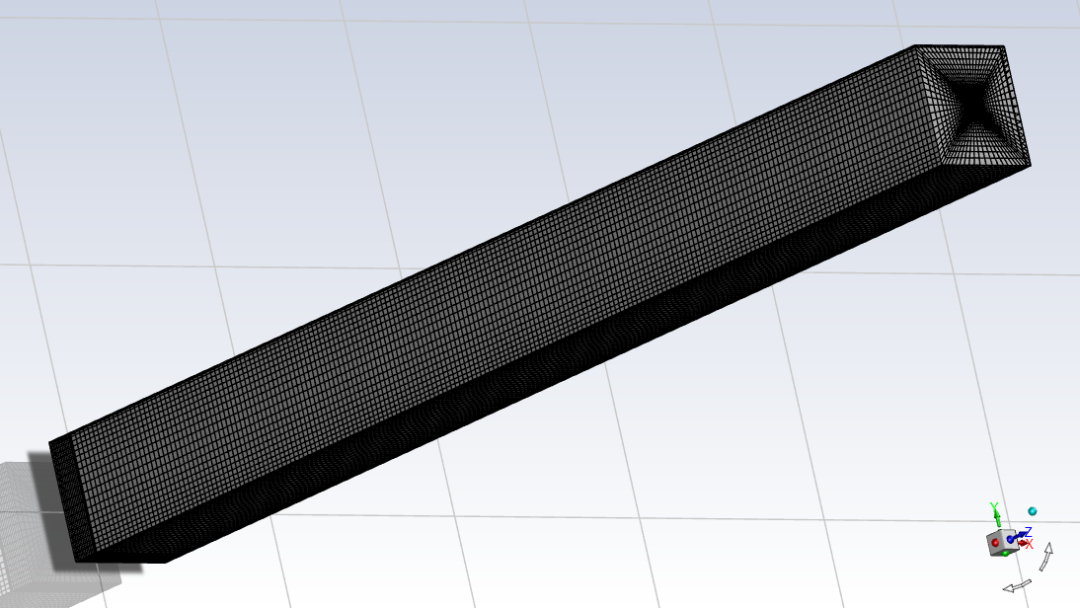

网格图

说明:实际应用时需要进行网格无关性验证,以便选取合适的网格数量(兼顾计算速度和计算质量)。

因此处字数限制,未展示全部更为详细的结果及工况介绍等内容。详细情况可在公众号“仿真助手”中查看本案例的推文。

结果对比

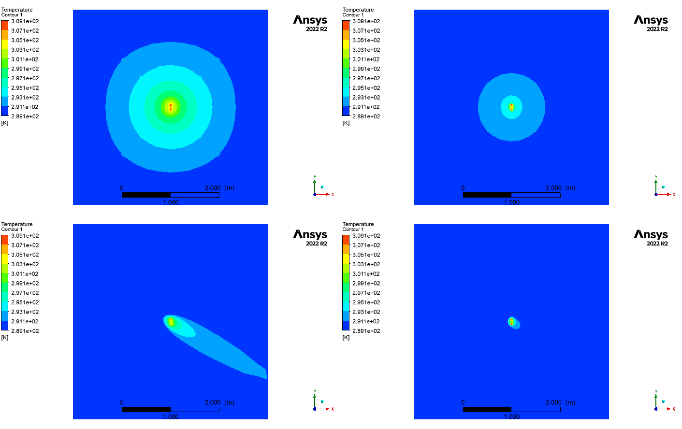

水平截面温度分布对比

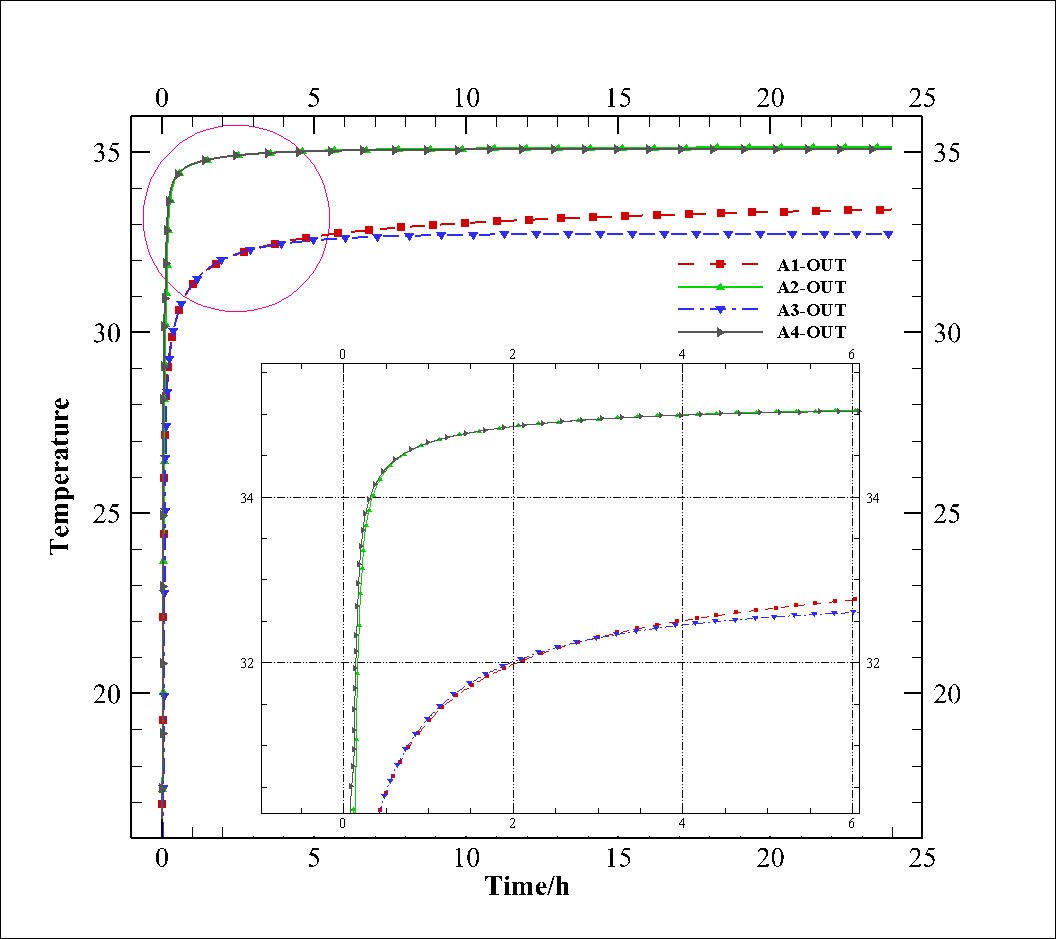

出口温度数据:

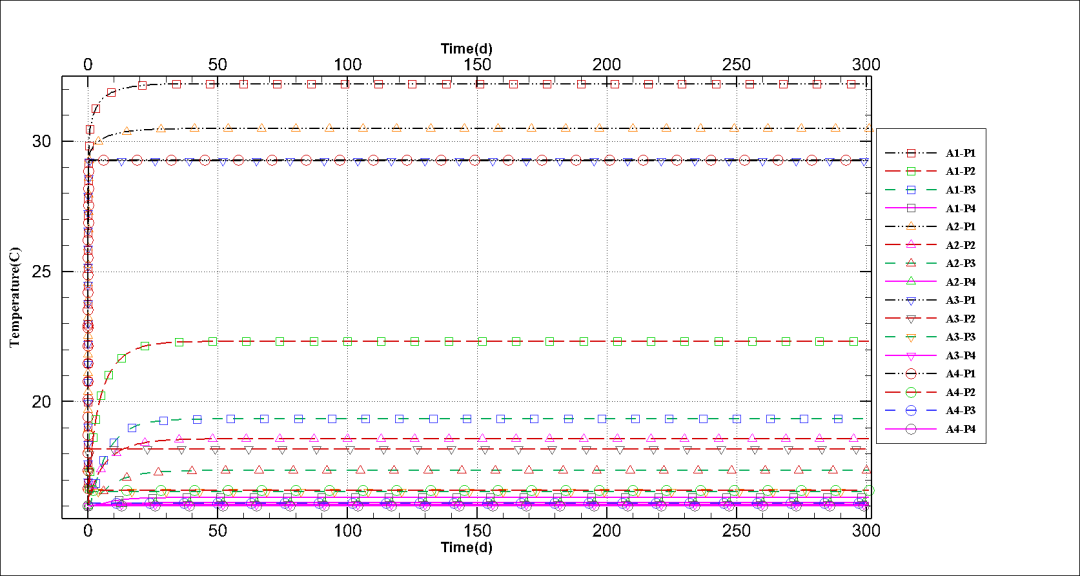

所有监测点温度:

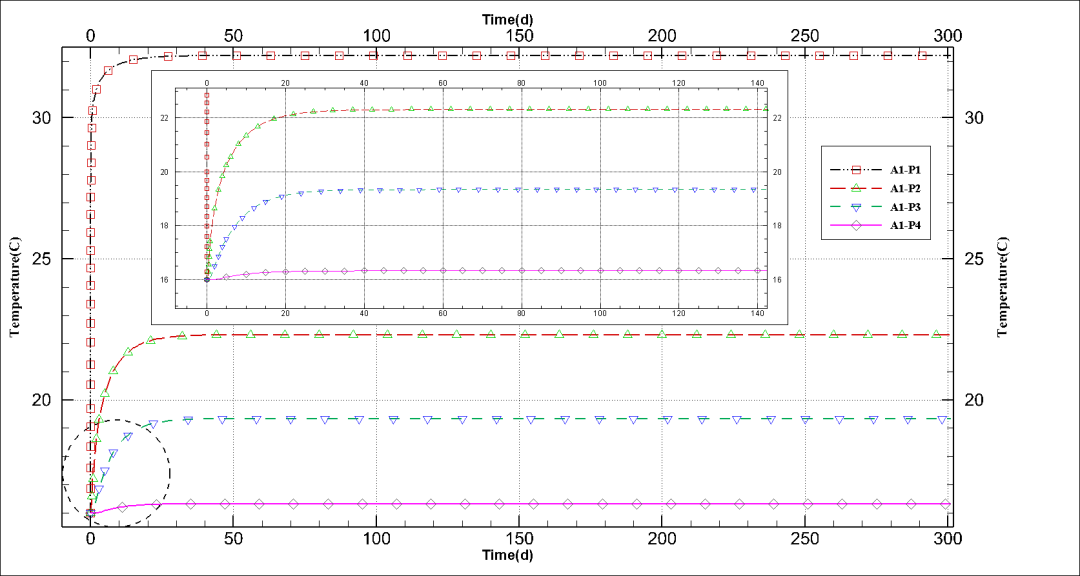

A1工况监测点数据:

A2工况监测点数据:

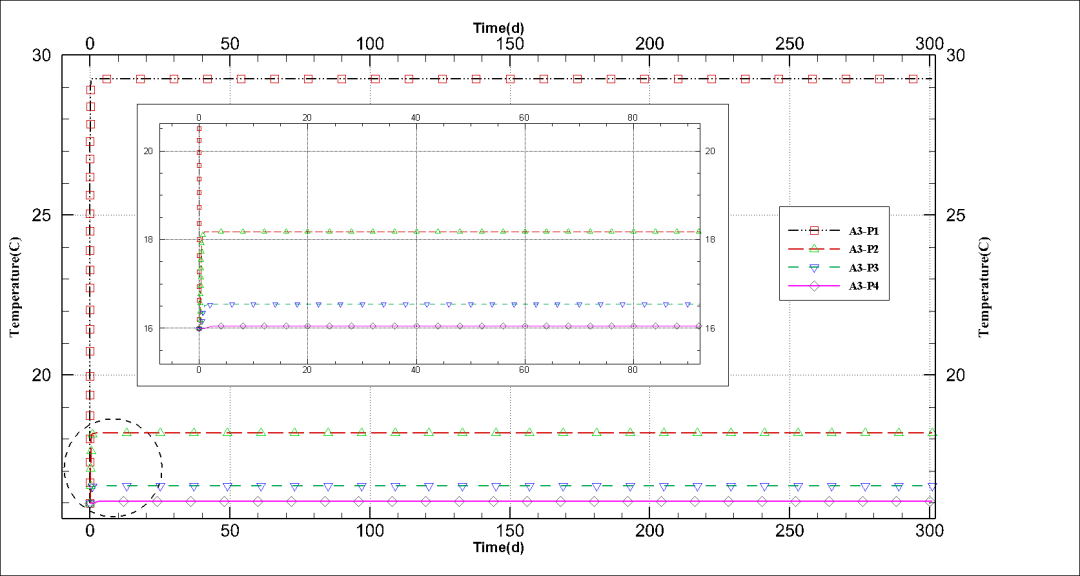

A3工况监测点数据:

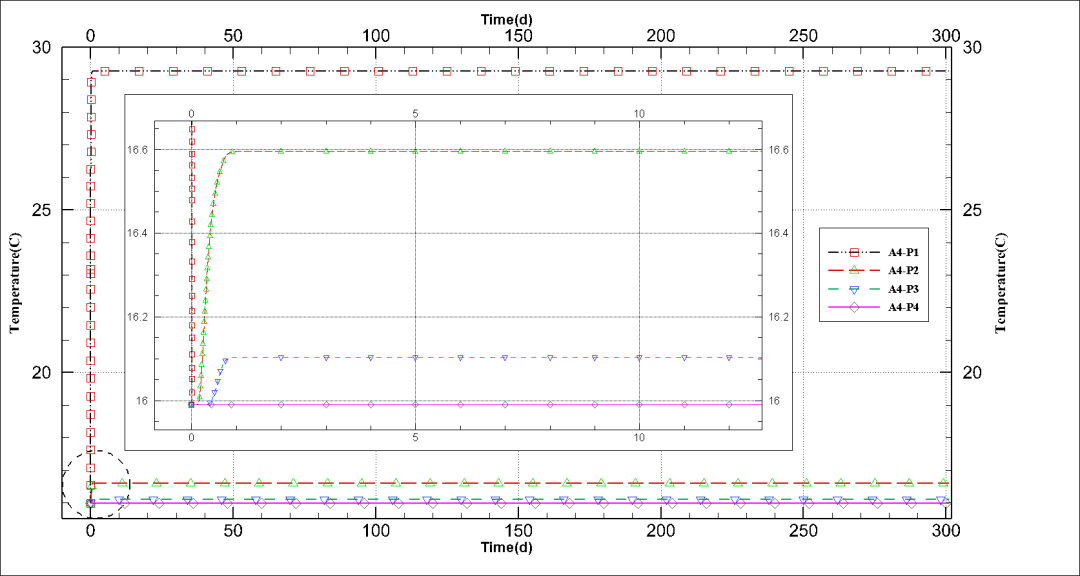

A4工况监测点数据:

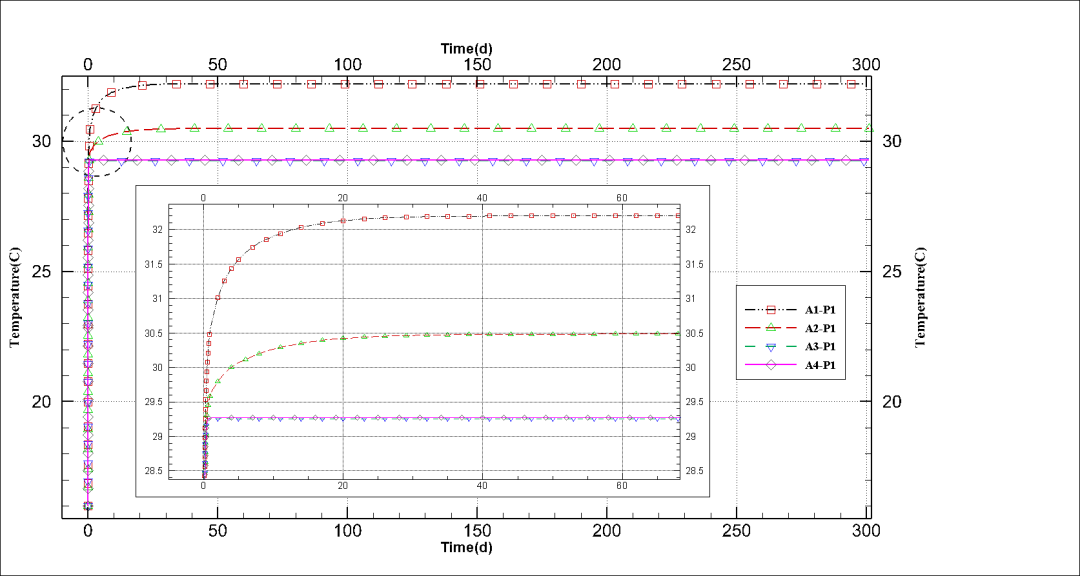

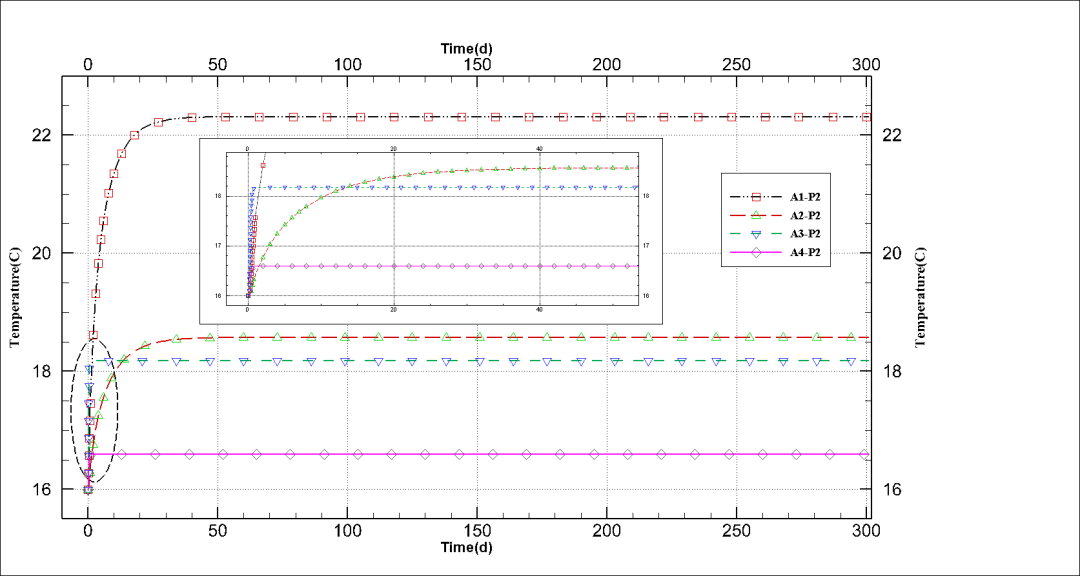

不同工况下P1监测点数据对比:

不同工况下P2监测点数据对比:

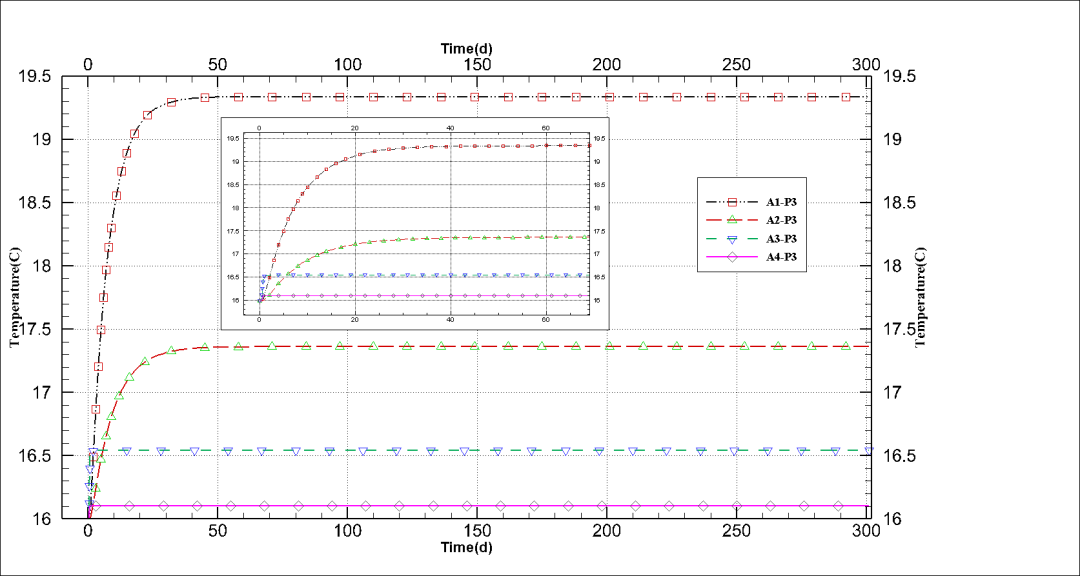

不同工况下P3监测点数据对比:

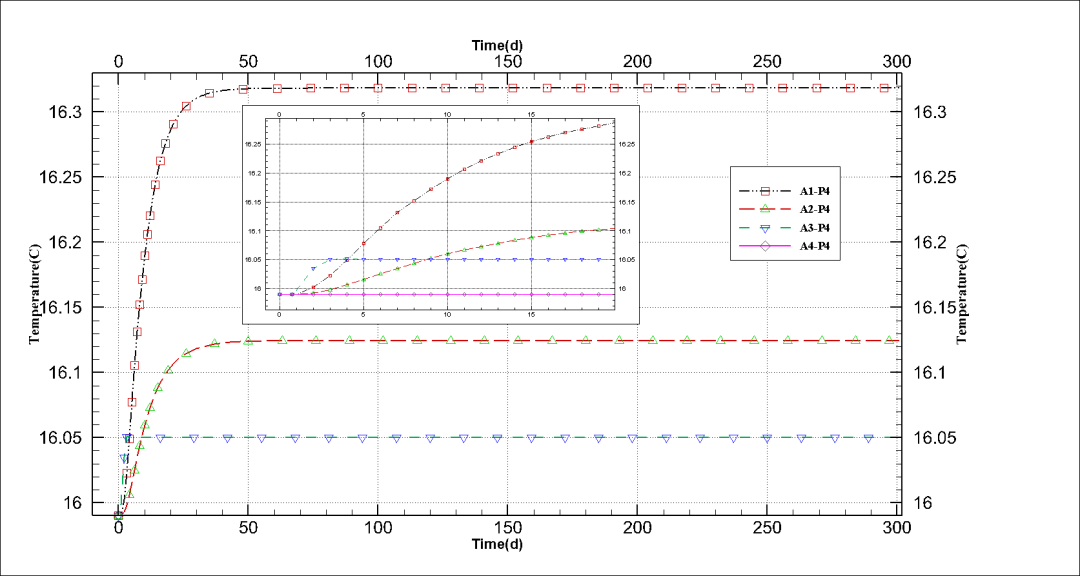

不同工况下P4监测点数据对比:

软件版本:Workbench2022R2-SCDM(模型处理)-ANSYS MESHING(网格)-FLUENT(仿真)
