「CFD案例-Fluent」23 固体圆柱自然对流换热二维瞬态分析
2021年2月3日 21:24浏览：2998 评论：4 收藏：1
本案例在ANSYS2019R3中演示了如何利用Fluent进行固体圆柱自然对流换热二维瞬态CFD仿真。首先于DesignModeler中建立几何模型，接着导入ANSYS Mesh进行网格划分，并进行命名边界条件，然后利用Fluent进行求解，最后在CFD-POST中进行后处理。案例基于2D、瞬态求解。

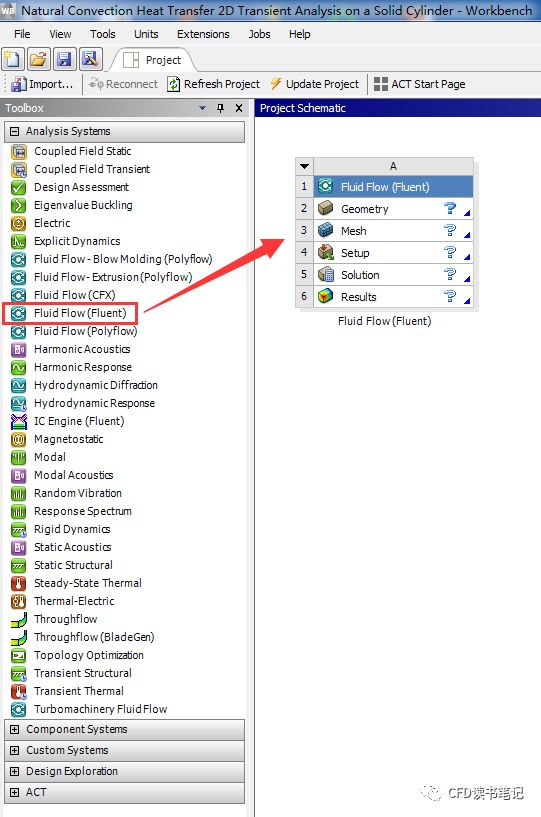

▼ 将Fluid Flow(Fluent)拖入右边空白界面。

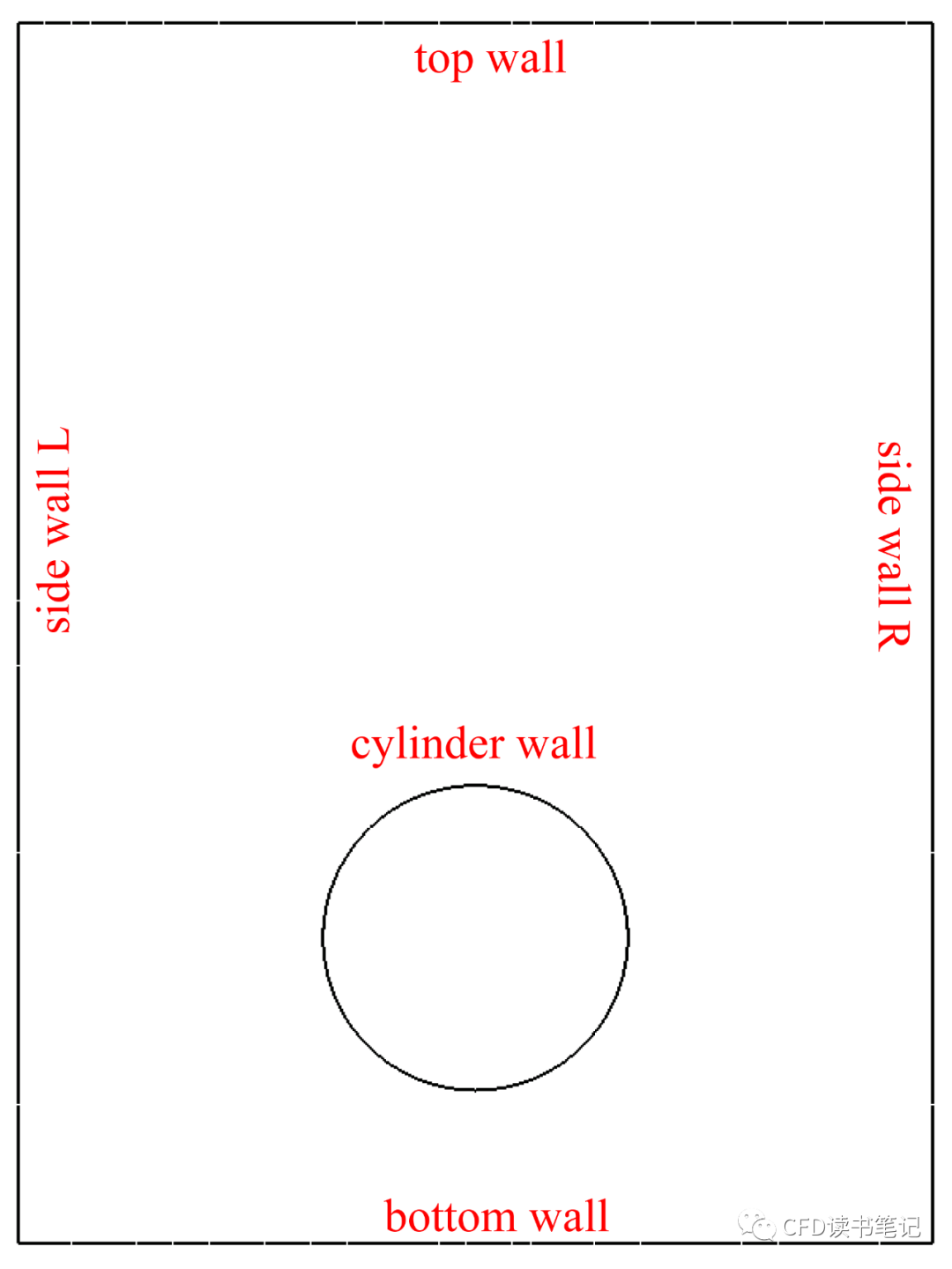

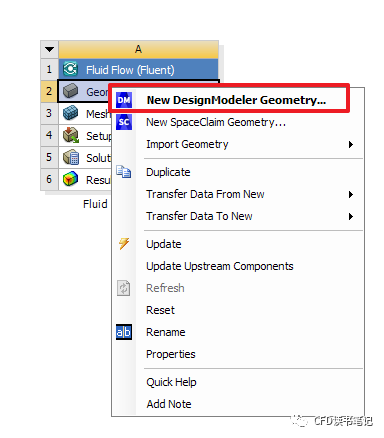

▼ 以DesignModeler方式打开Geometry。
模型建立完毕，转入ANSYS Mesh，网格划分。

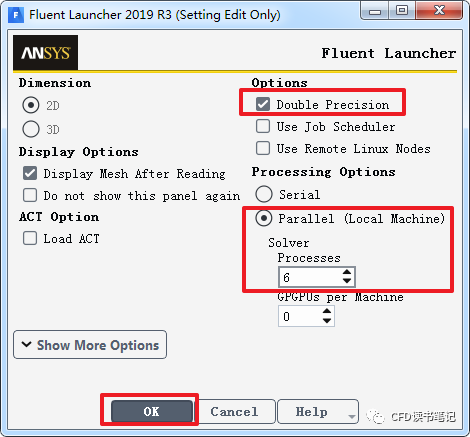

▼ 打开Fluent登录界面进行设置。

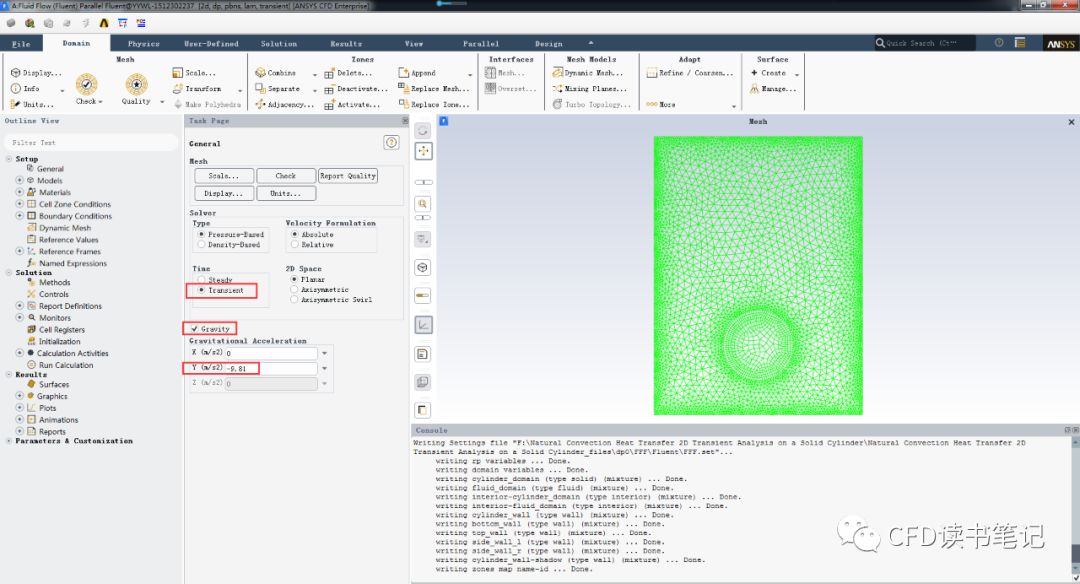

▼ 勾选Gravity并将Y方向设置为-9.81，选中Transient瞬态求解方式。

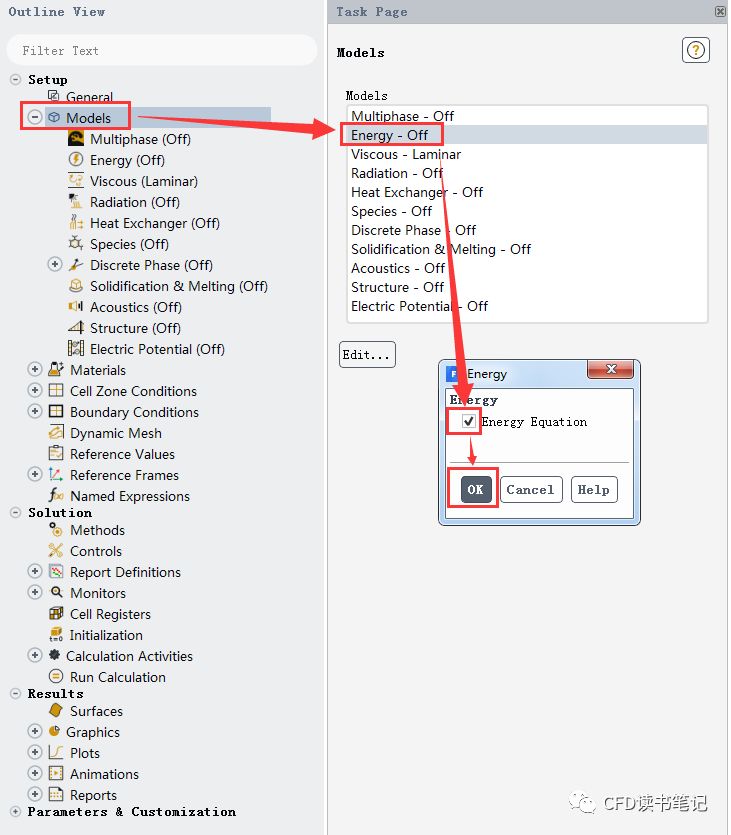

▼ 打开能量方程。

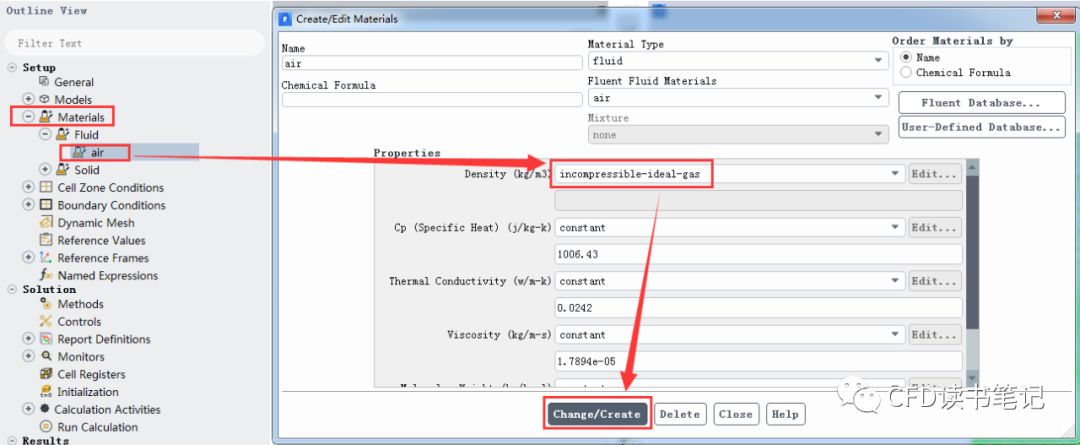

▼ 将空气密度修改为incompressible-ideal-gas。
▼ 确保流体计算域为fluid，固体计算域为solid。

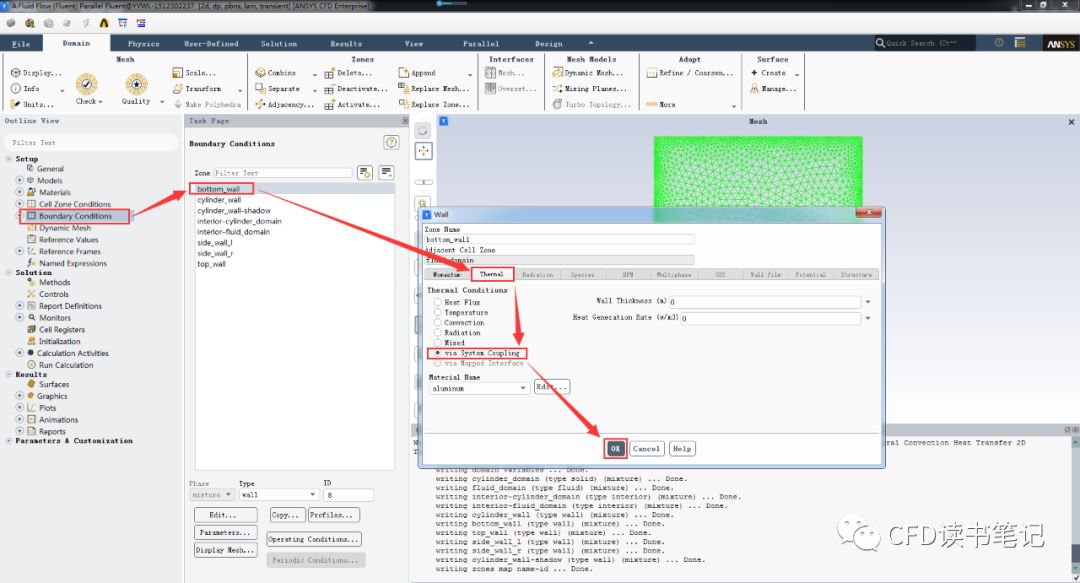

▼ bottom_wall设置为via System Coupling。

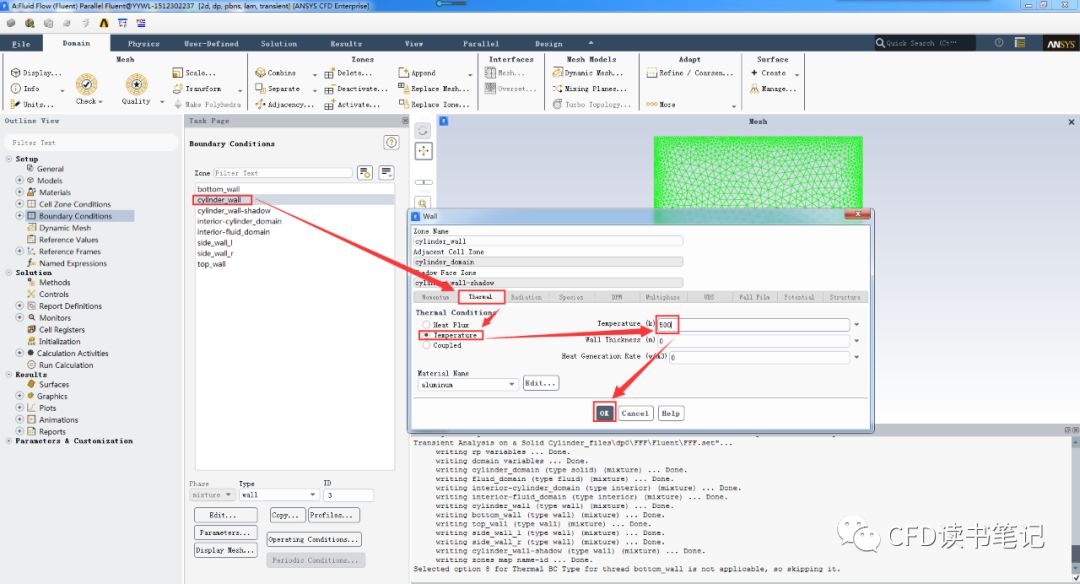

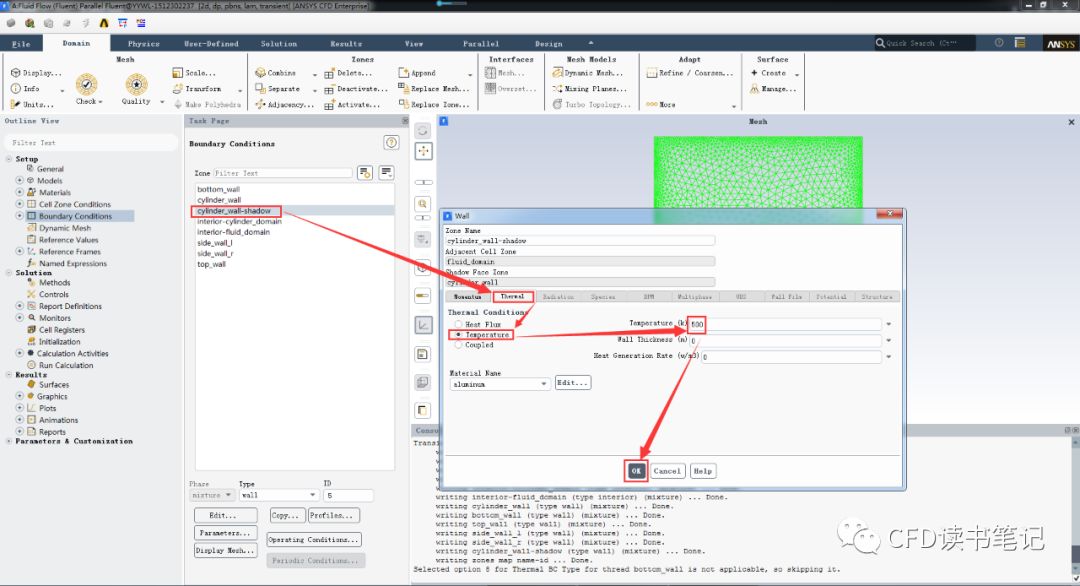

▼ cylinder_wall和cylinder_wall-shadow中Temperature均设置为500K。

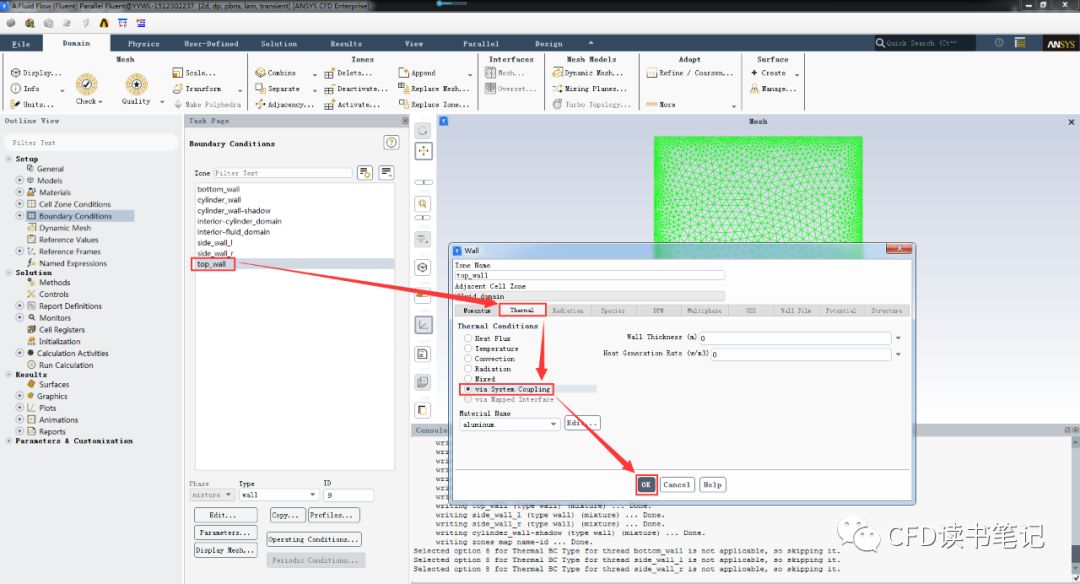

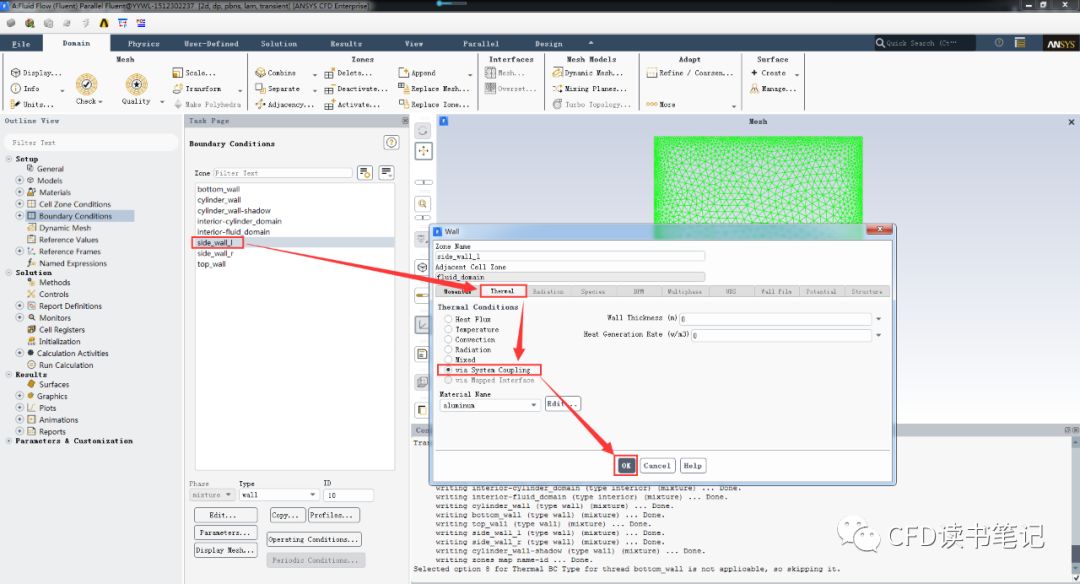

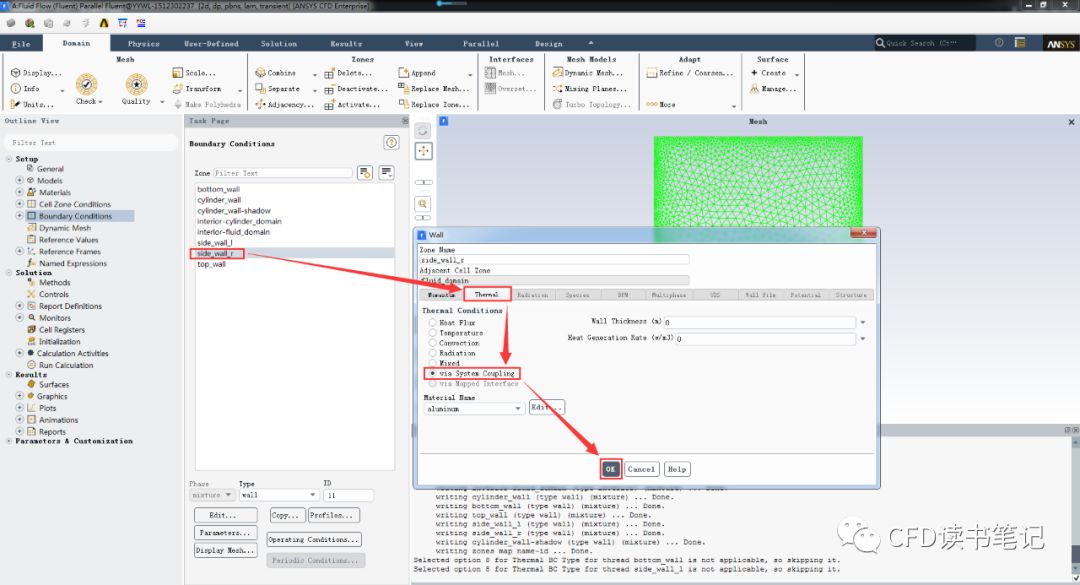

▼ side_wall_l、side_wall_r和top_wall均设置为via System Coupling。

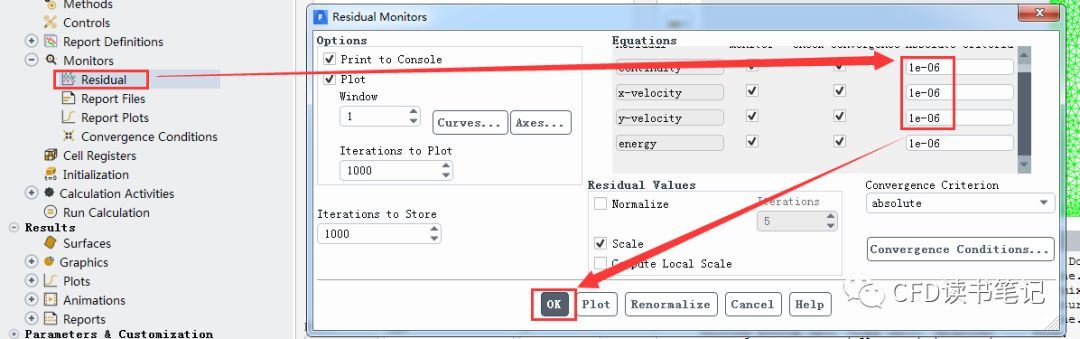

▼ 将连续相方程、X方向速度方程、Y方向速度方程的残差均设置为1e-06。

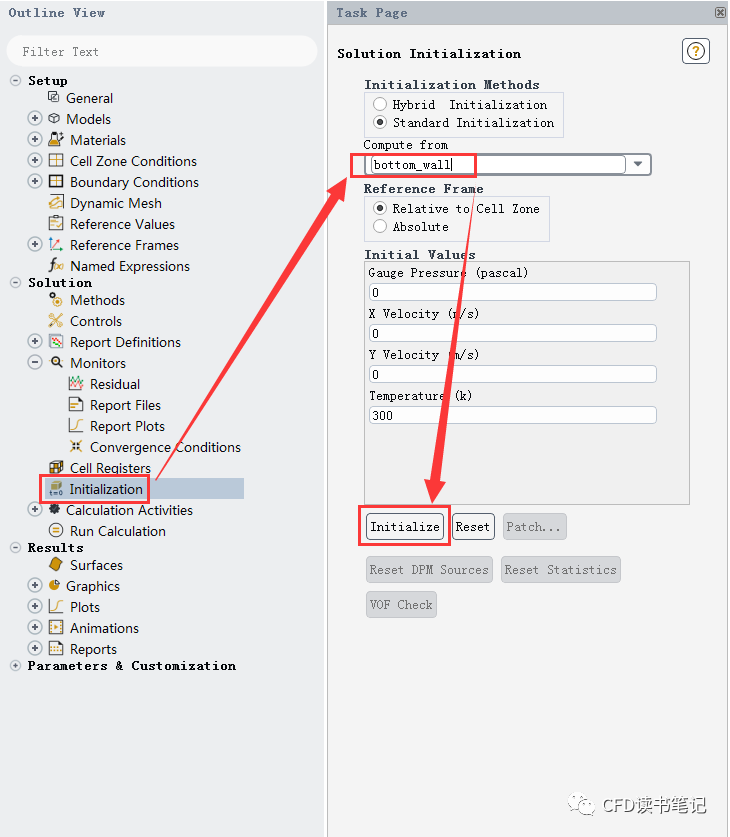

▼ 将Compute from设置为bottom_wall，然后点击Initialize。

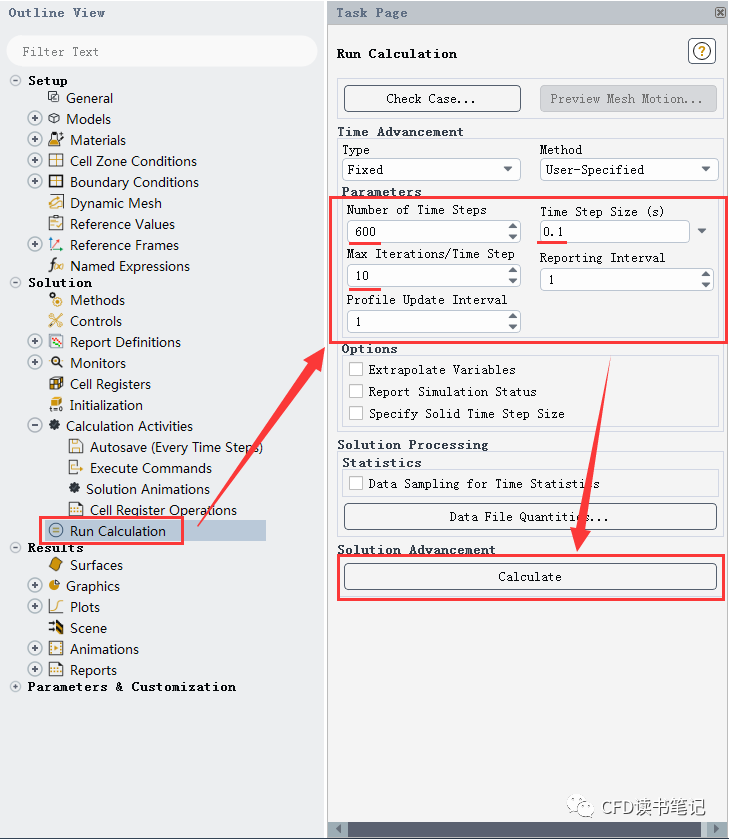

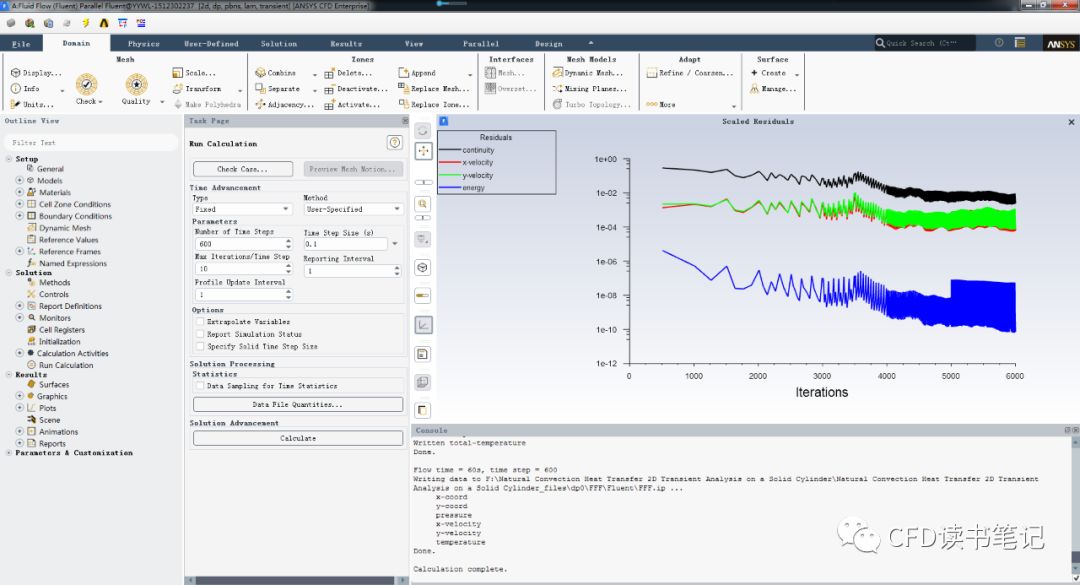

▼ 将时间步长设置为0.1 s，将迭代步数设置为600 steps，将单位时间步最大迭代步数设置为10，然后点击Calculate。
▼ 计算完成。

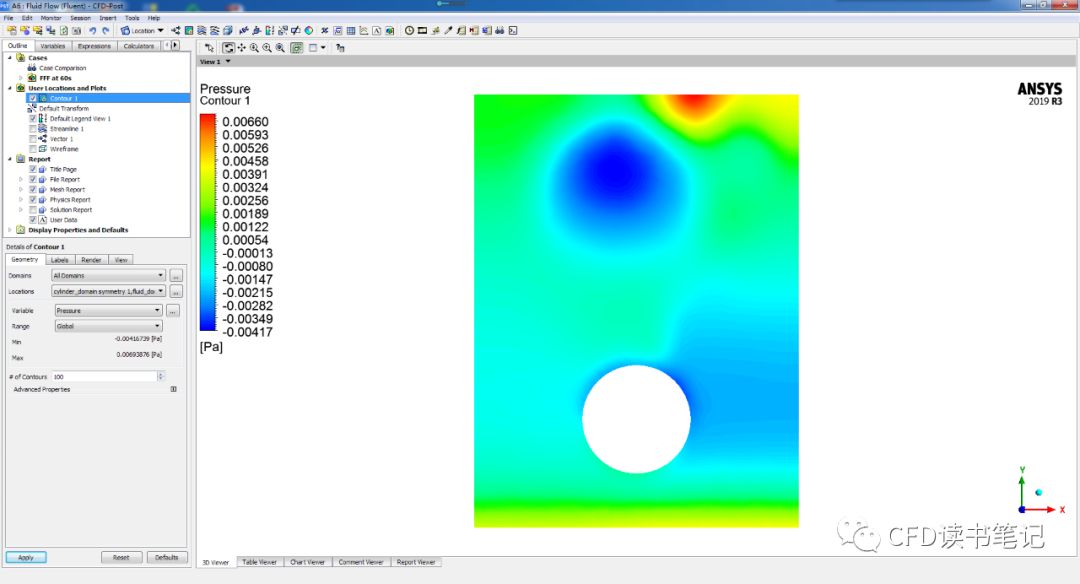

▼ 压力云图。

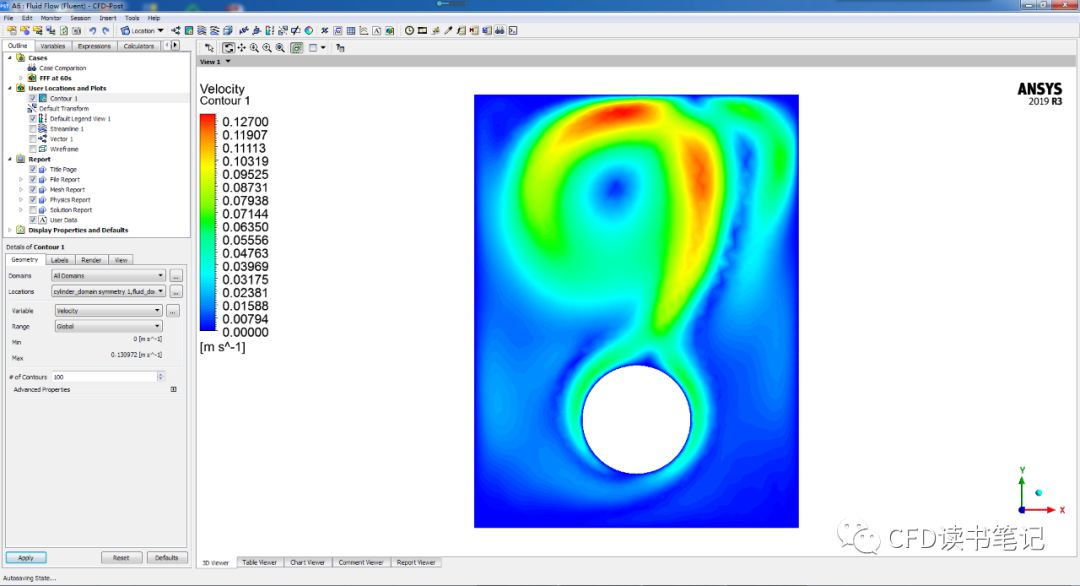

▼ 速度云图。

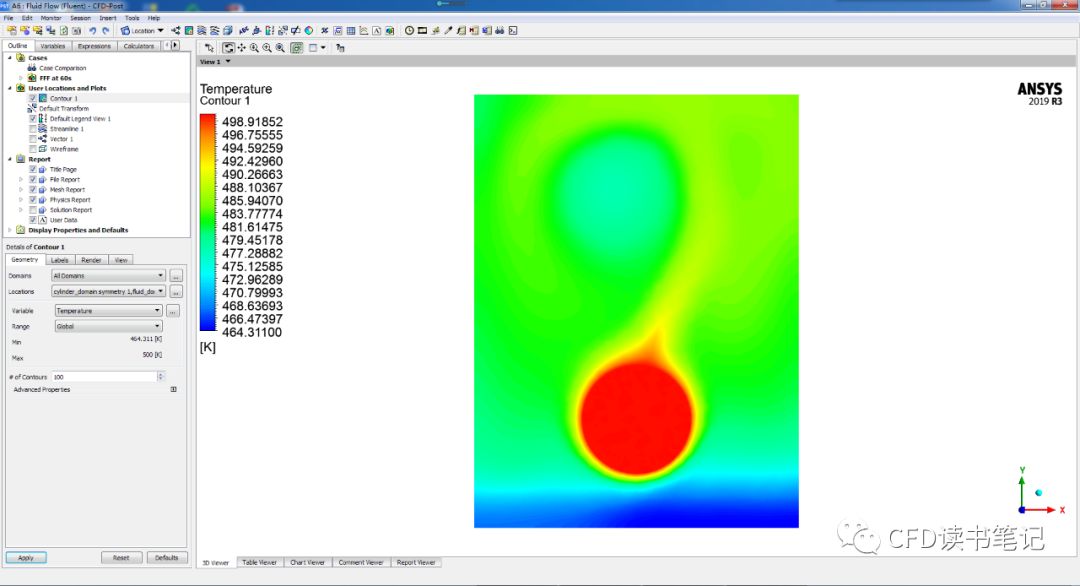

▼ 温度云图。

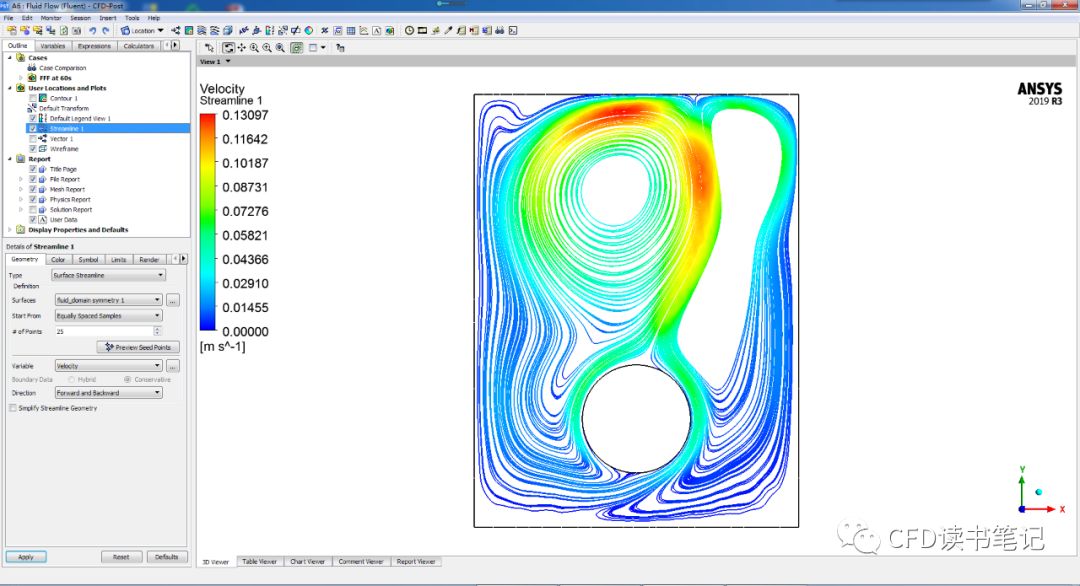

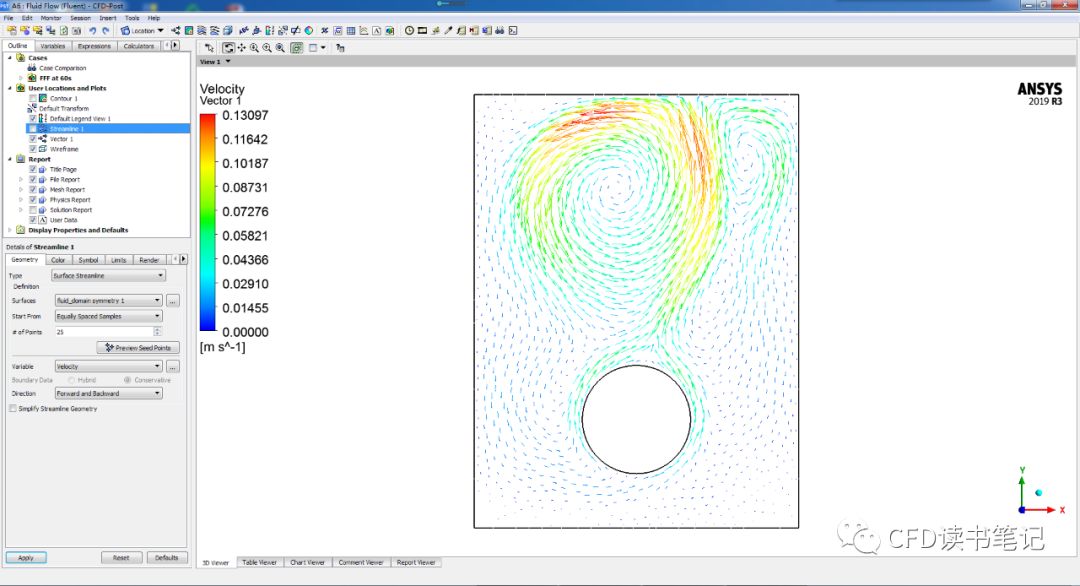

▼ 速度流线图。
▼ 速度矢量图。
