图解汽车发动机内部构造，长见识！

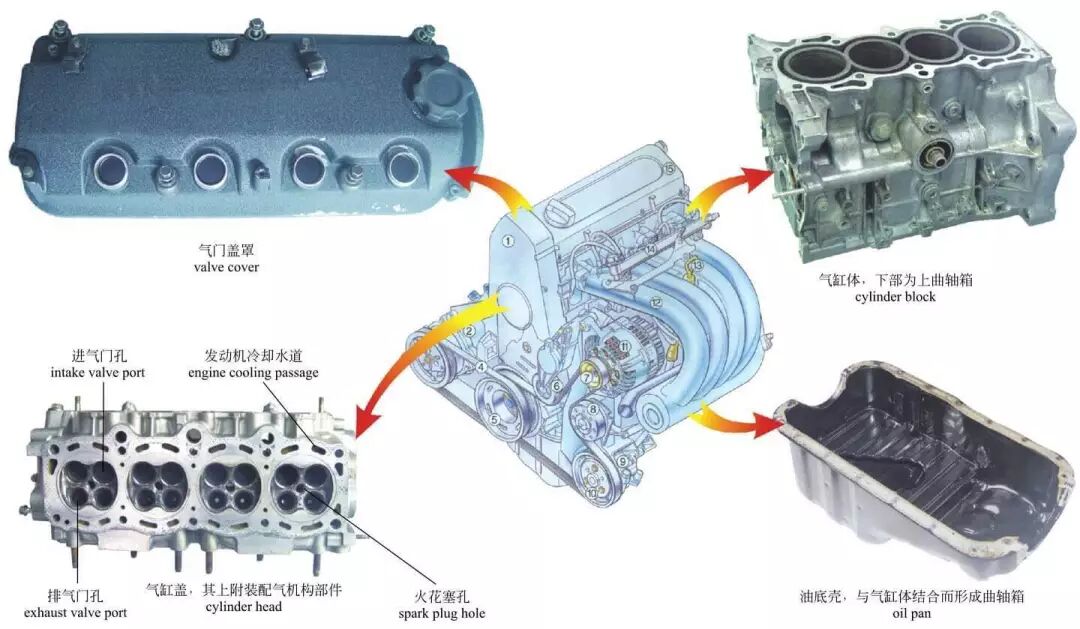

现代汽车发动机机体组主要由机体、气缸盖、气缸盖罩、气缸衬垫、主轴承盖以及油底壳等组成。机体组是发动机的支架，是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配基体。气缸盖用来封闭气缸顶部，并与活塞顶和气缸壁一起形成燃烧室。

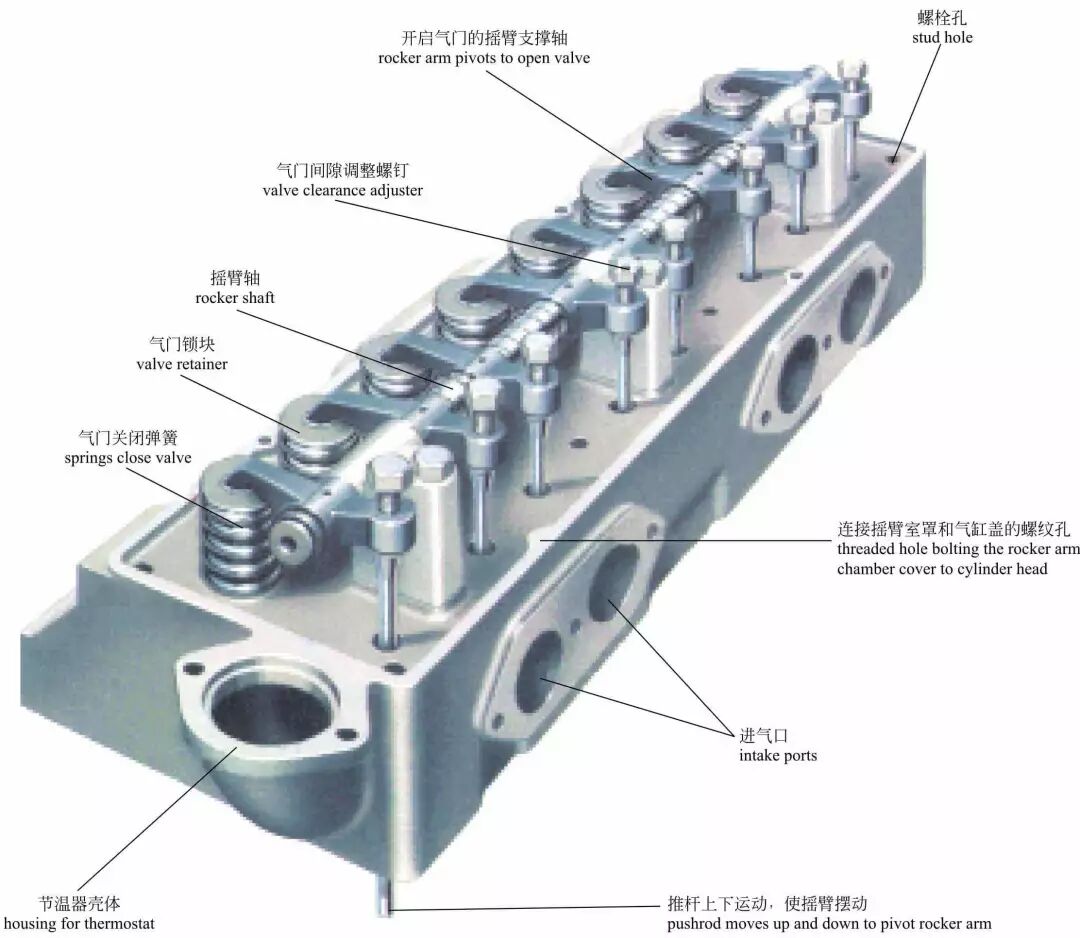

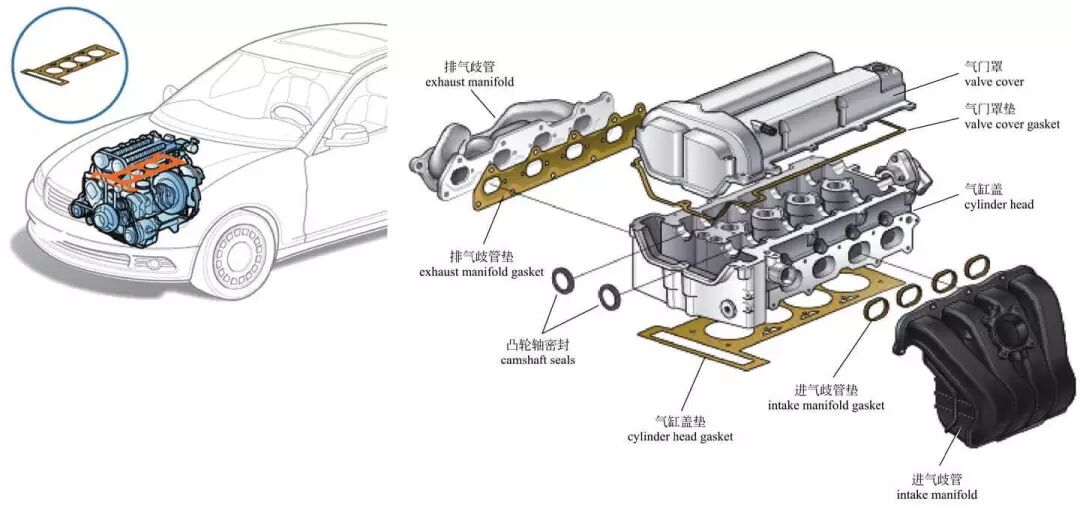

气缸盖

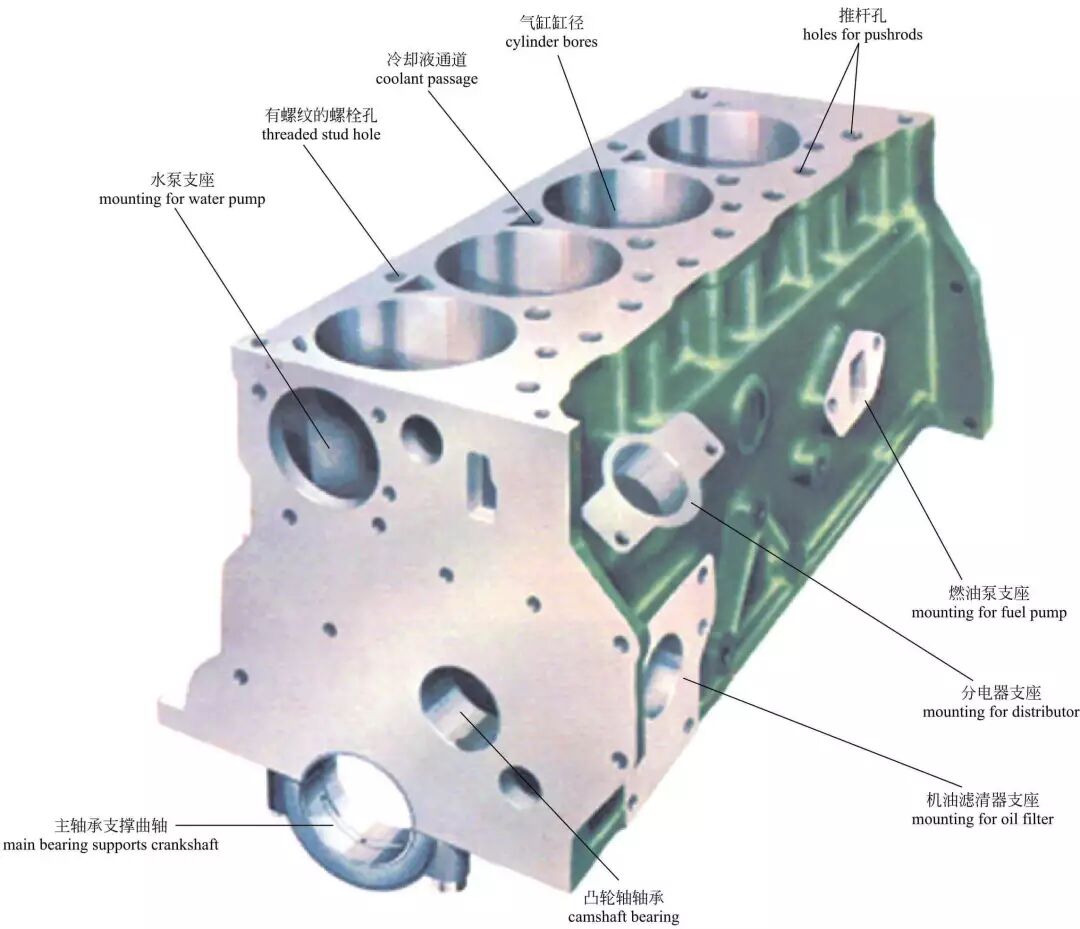

气缸体

气缸体是发动机的主体，它将各个气缸和曲轴箱连成一体，是安装活塞、曲轴以及其他零件和附件的支承骨架。

气缸垫

气缸垫位于气缸盖与气缸体之间，其功用是填补气缸体和气缸盖之间的微观孔隙，保证结合面处有良好的密封性，进而保证燃烧室的密封，防止气缸漏气和水套漏水。

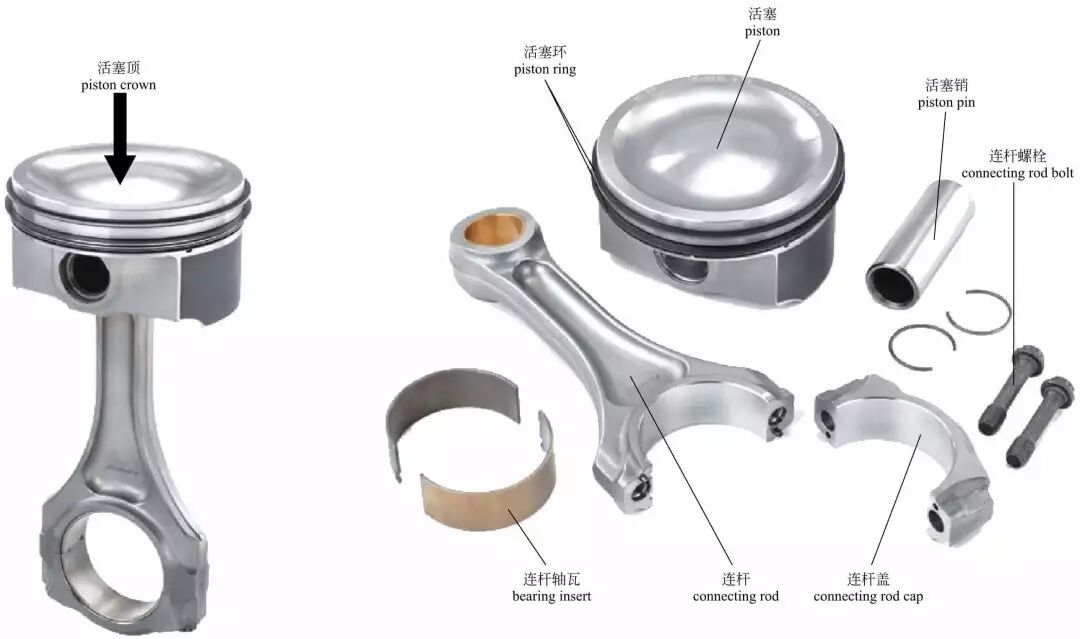

活塞连杆组件

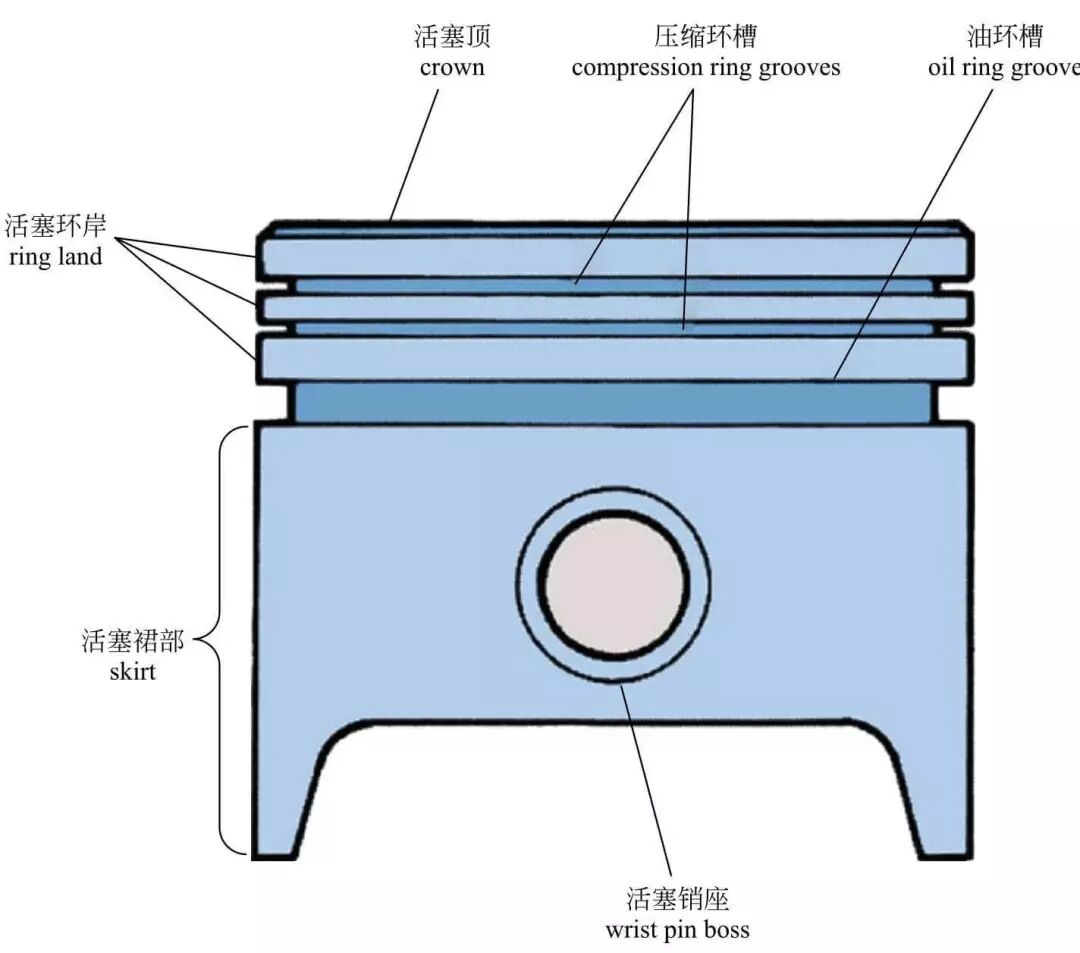

活塞

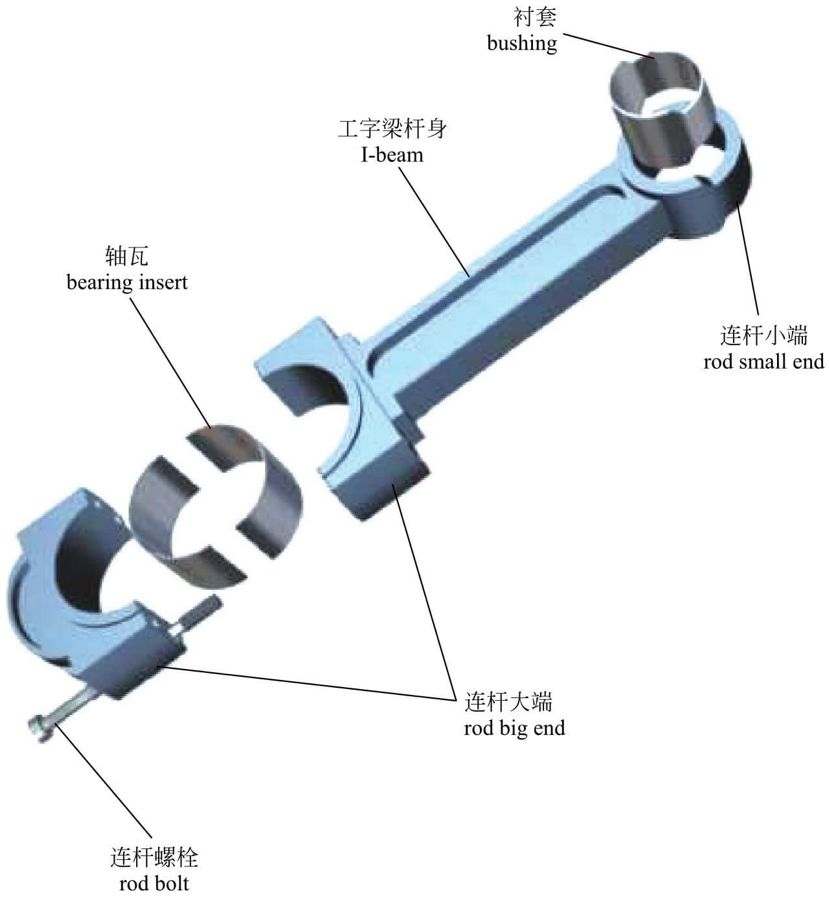

连杆

连杆

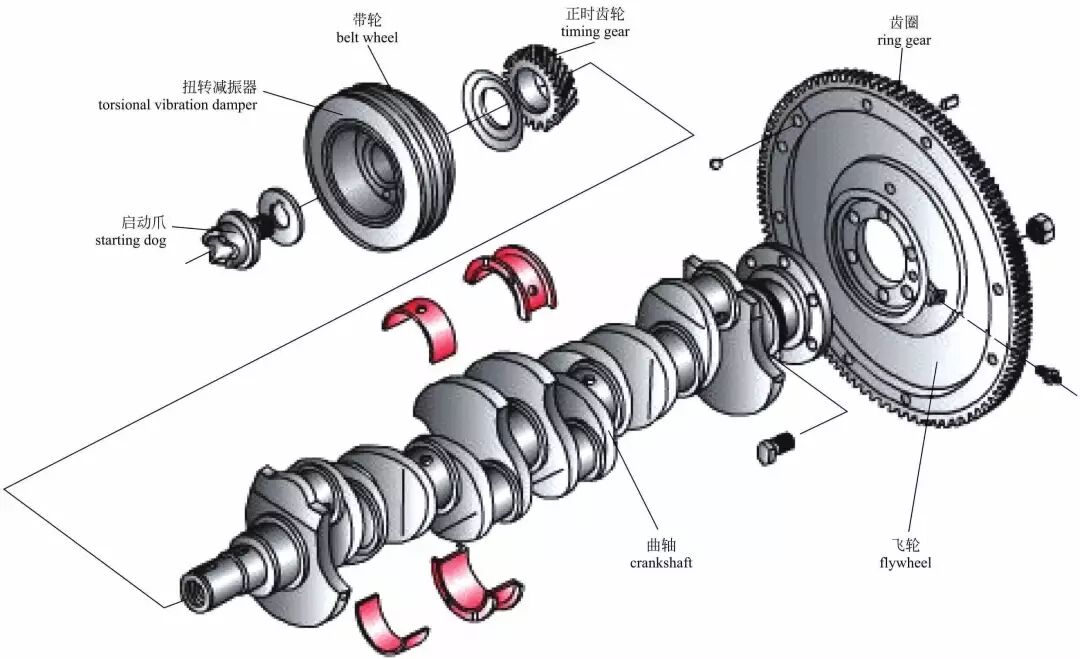

曲轴飞轮组

曲轴飞轮组包括曲轴、飞轮、扭转减振器、平衡轴。曲轴飞轮组的作用是把活塞的往复运动转变为曲轴的旋转运动，为汽车的行驶和其他需要动力的机构输出扭矩；同时还储存能量，用以克服非做功行程的阻力，使发动机运转平稳。

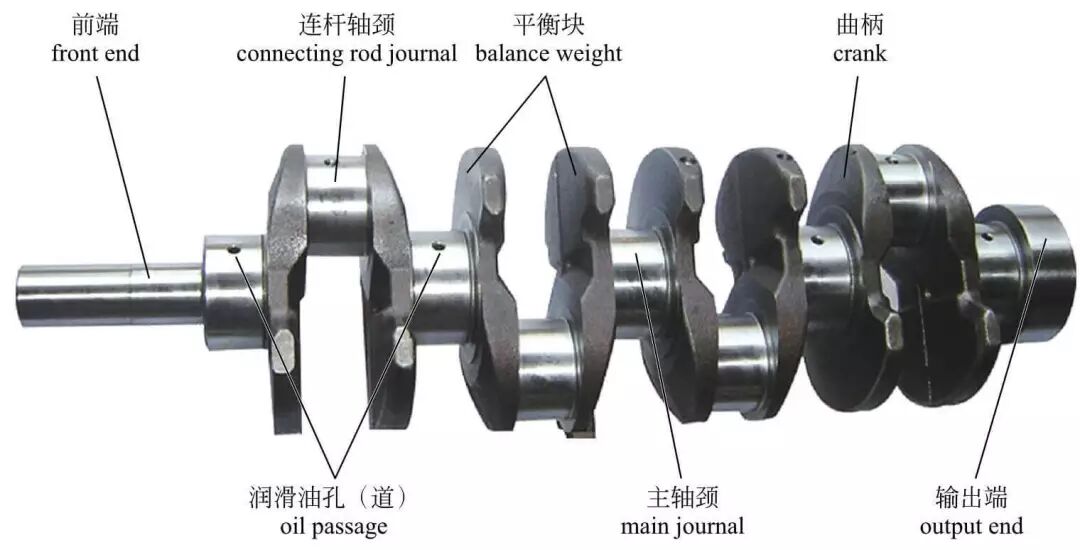

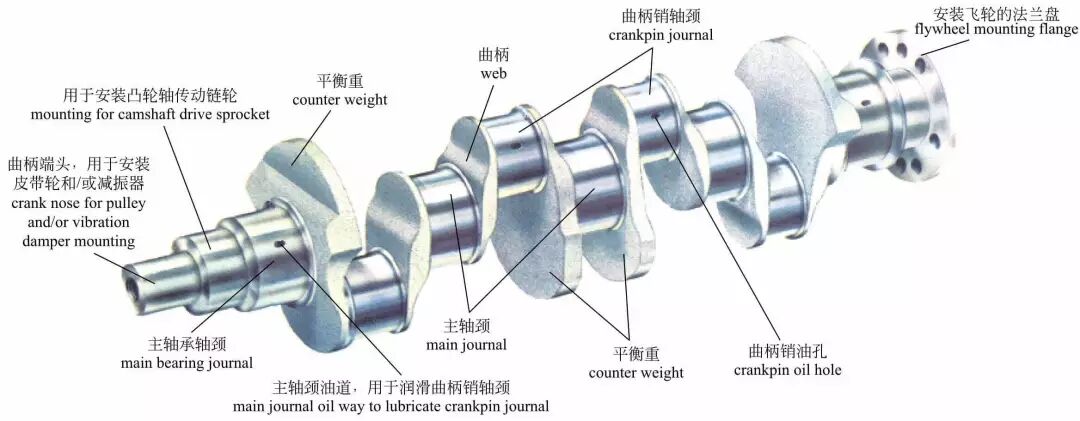

曲轴的功用

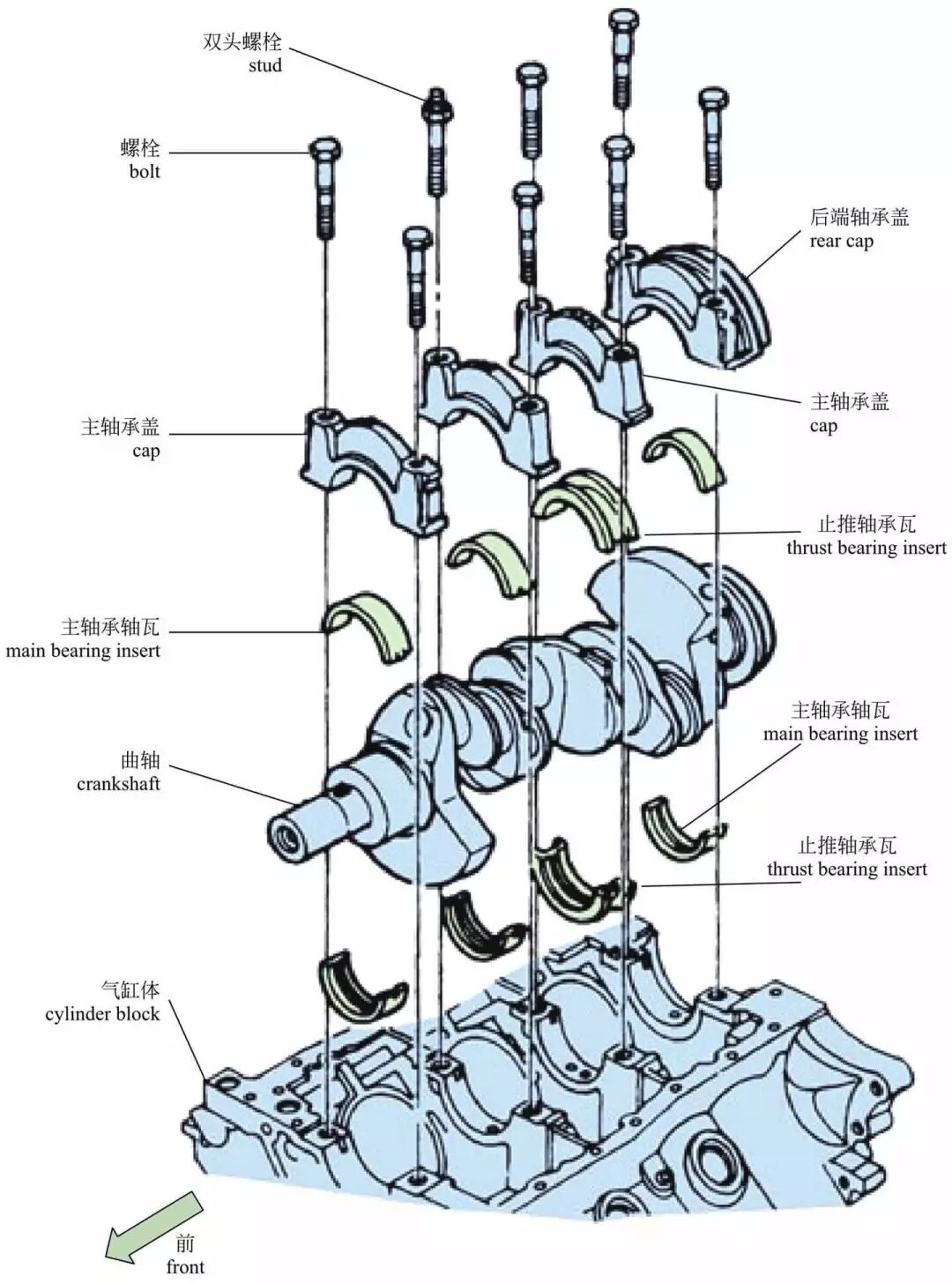

曲轴的安装位置

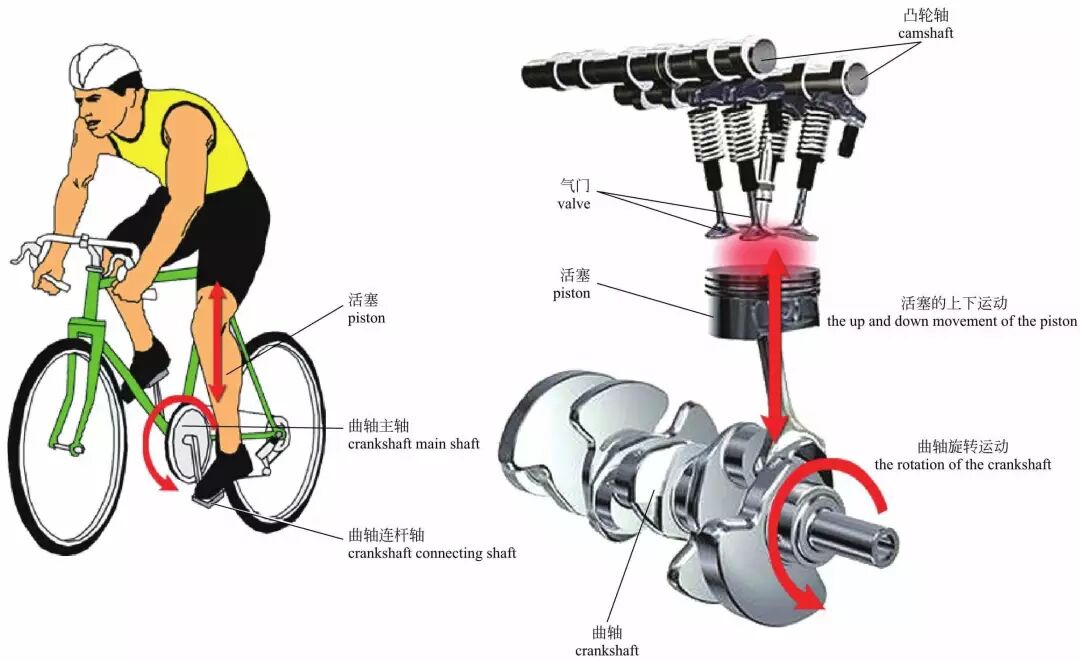

曲轴工作原理

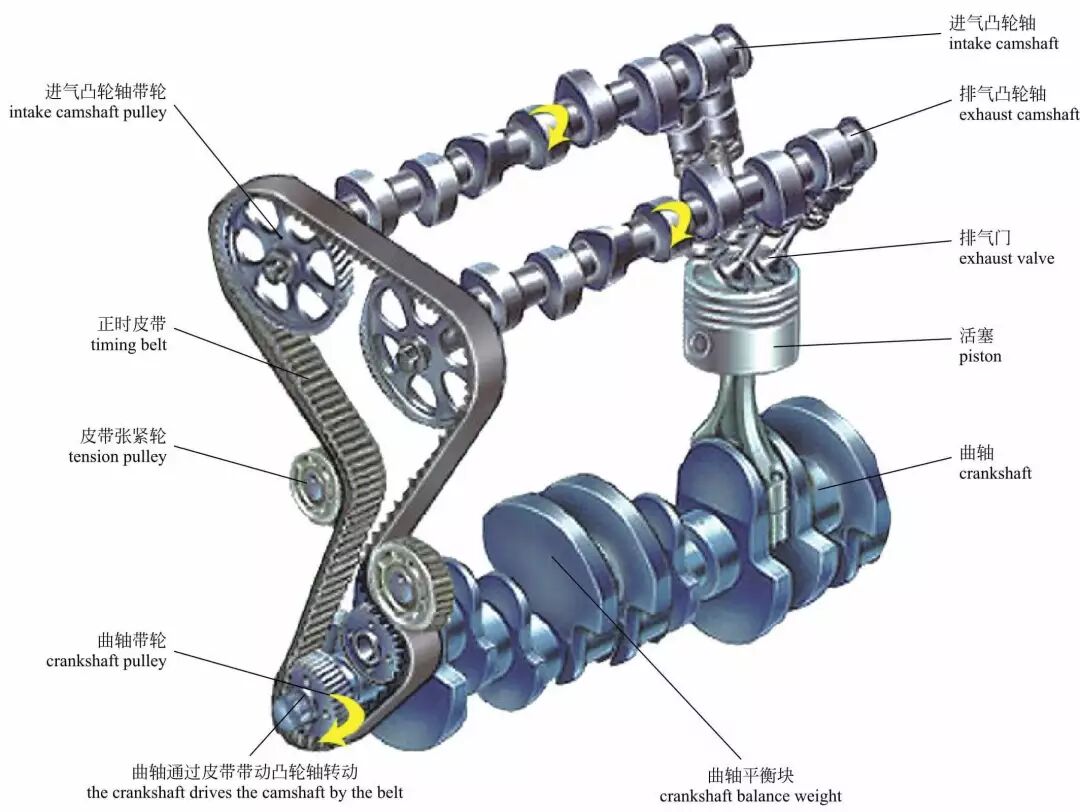

配气机构

配气机构主要包括正时齿轮系、凸轮轴、气门传动组件（气门、推杆、摇臂等），主要作用是根据发动机的工作情况，适时的开启和关闭各气缸的进、排气门，以使得新鲜混合气体及时充满气缸，废气得以及时排出气缸外。

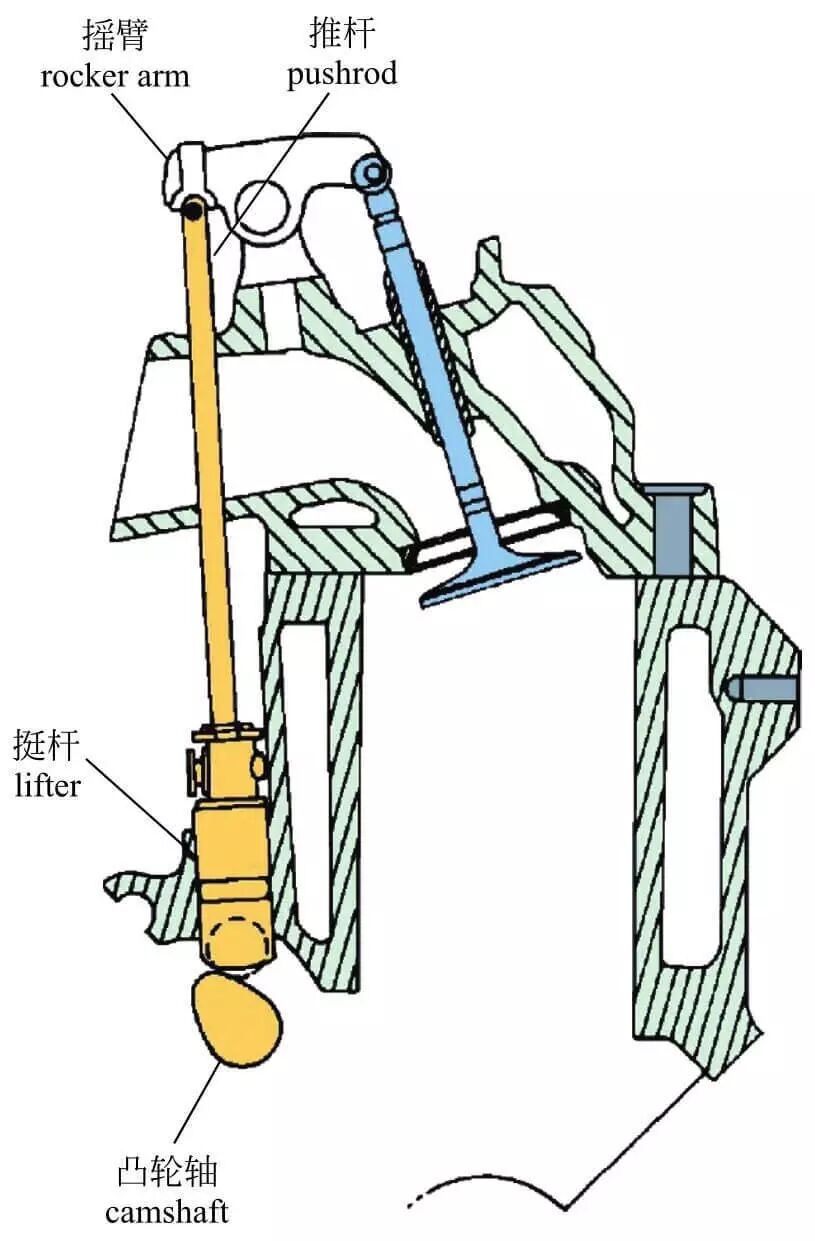

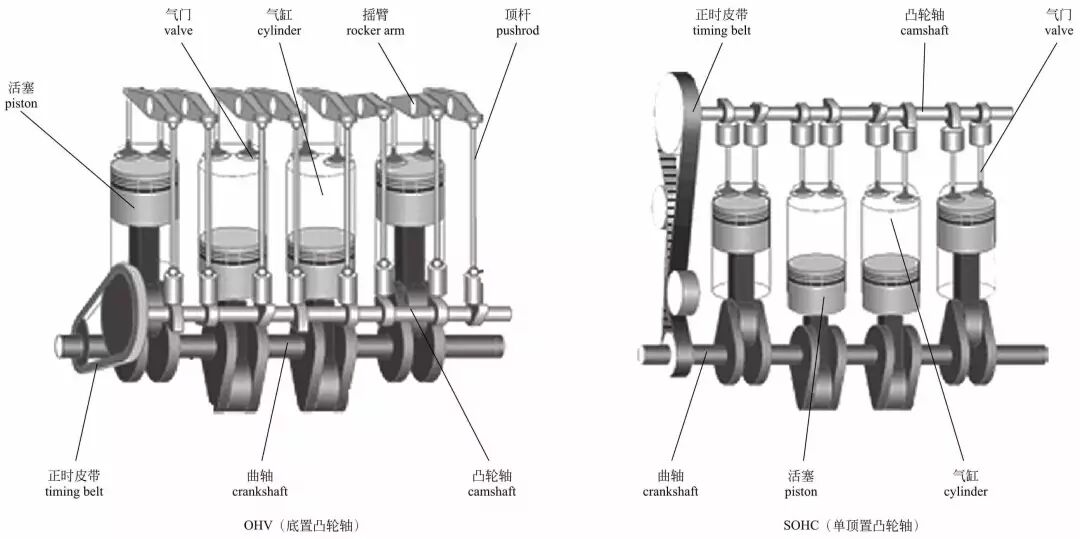

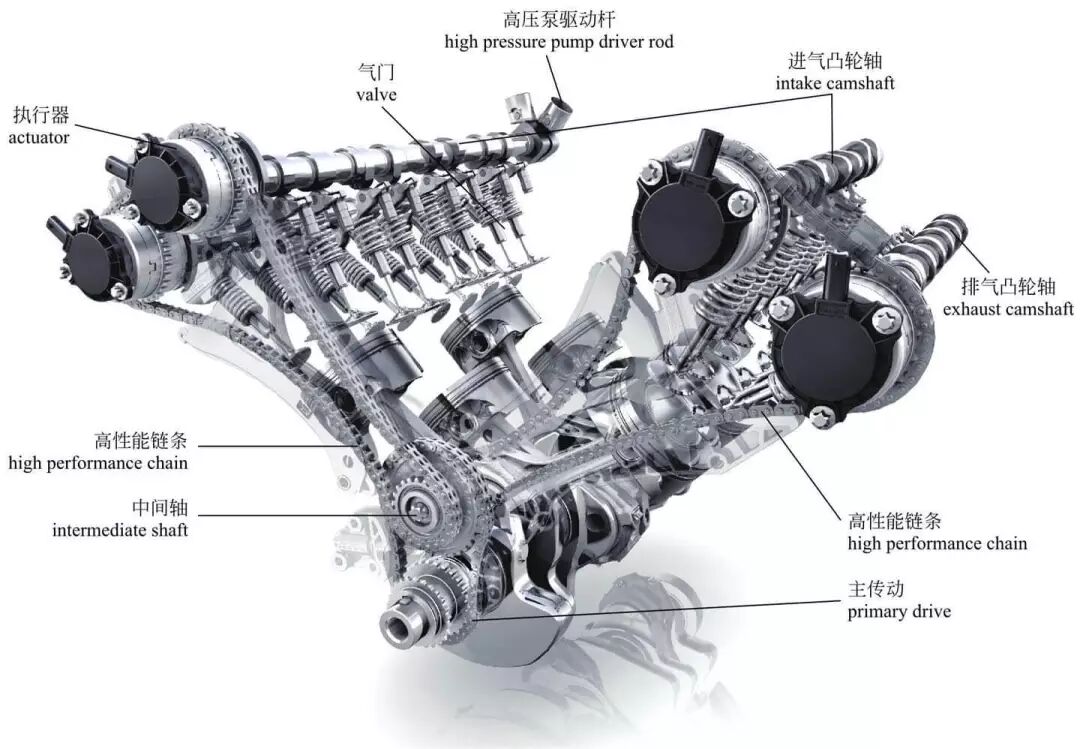

配气机构类型

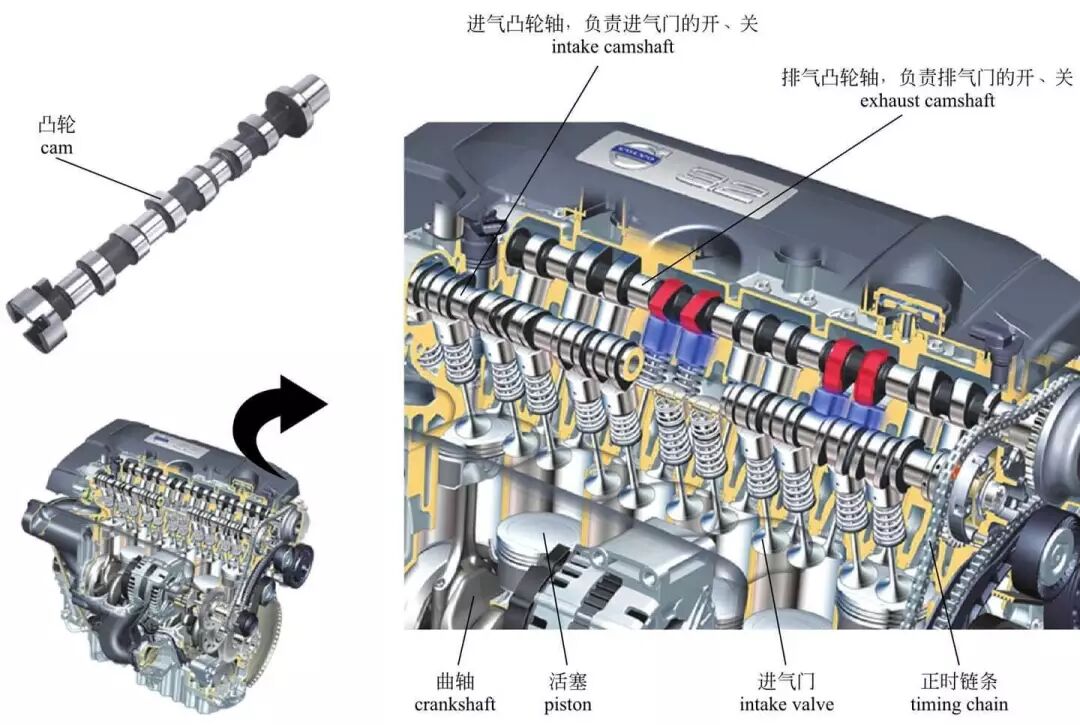

如果在顶部有两根凸轮轴分别负责进气门和排气门的开、关，则称为双顶置凸轮轴（Double overhead camshaft，DOHC）。在DOHC下，凸轮轴有两根，一根可以专门控制进气门，另一根则专门控制排气门，这样可以增大进气门面积，改善燃烧室形状，而且提高了气门运动速度，非常适合高速汽车使用。

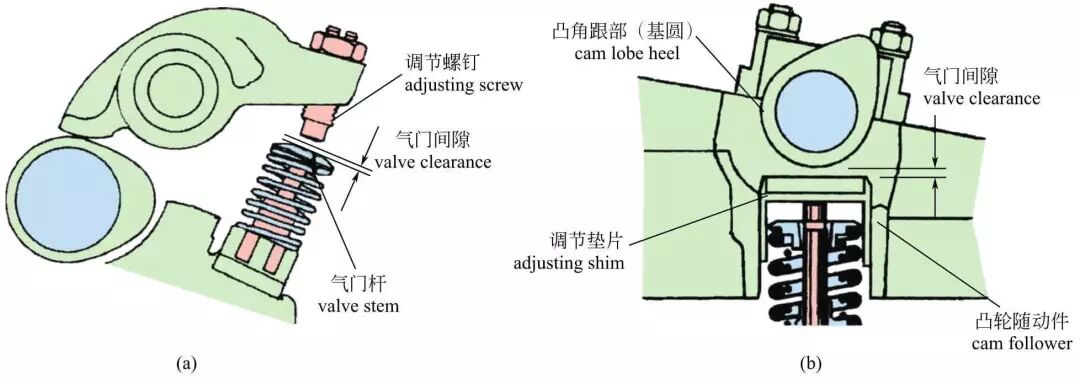

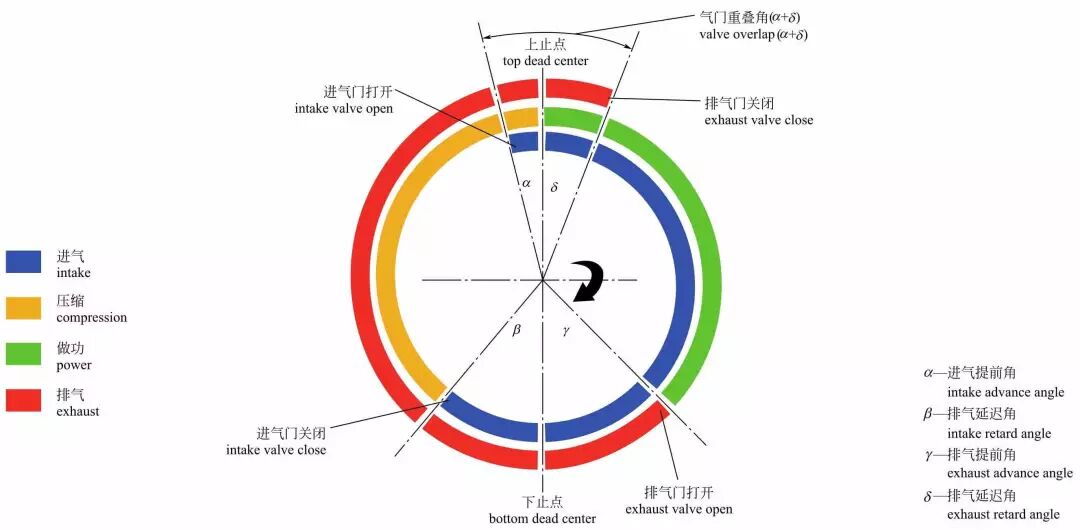

气门正时

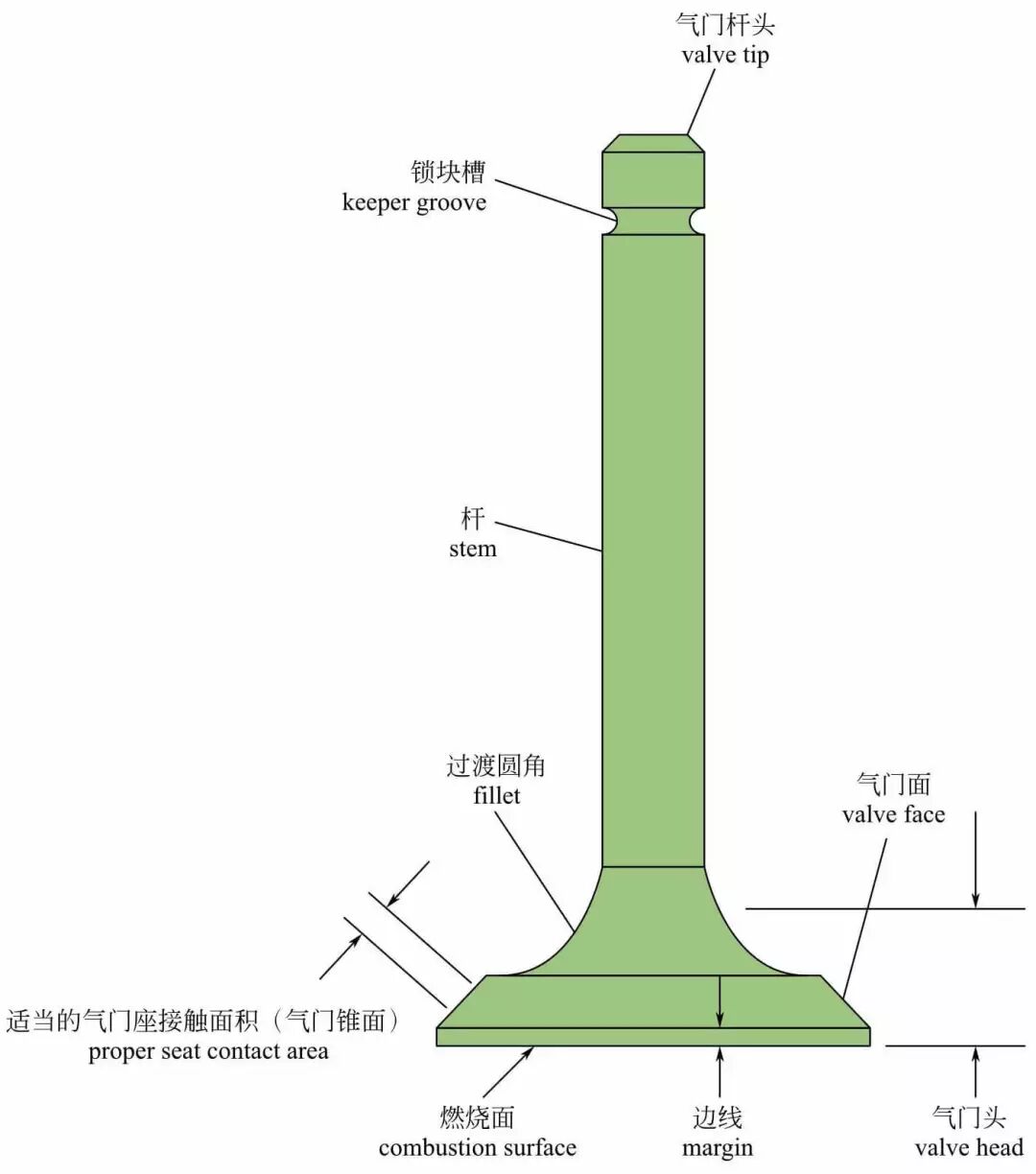

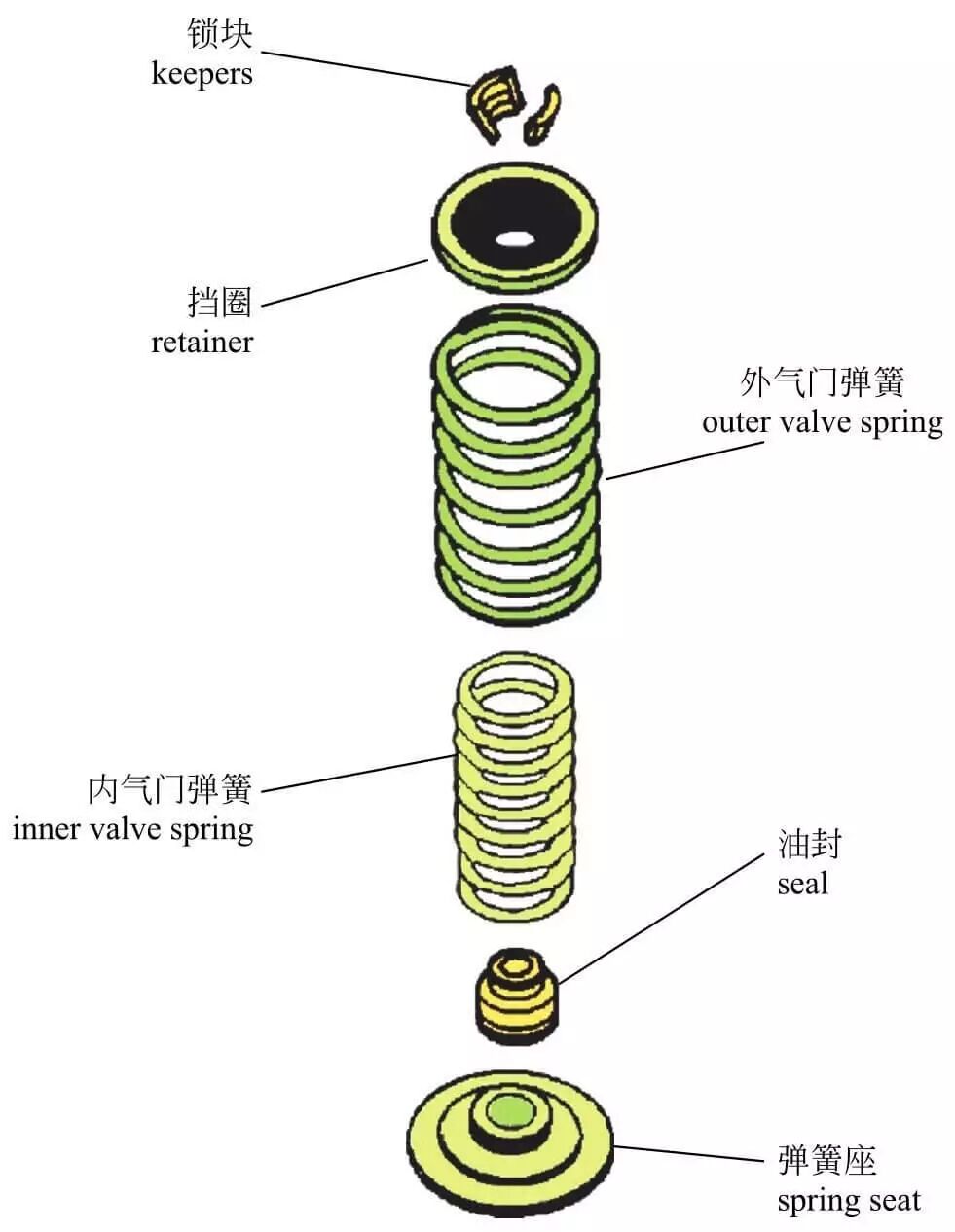

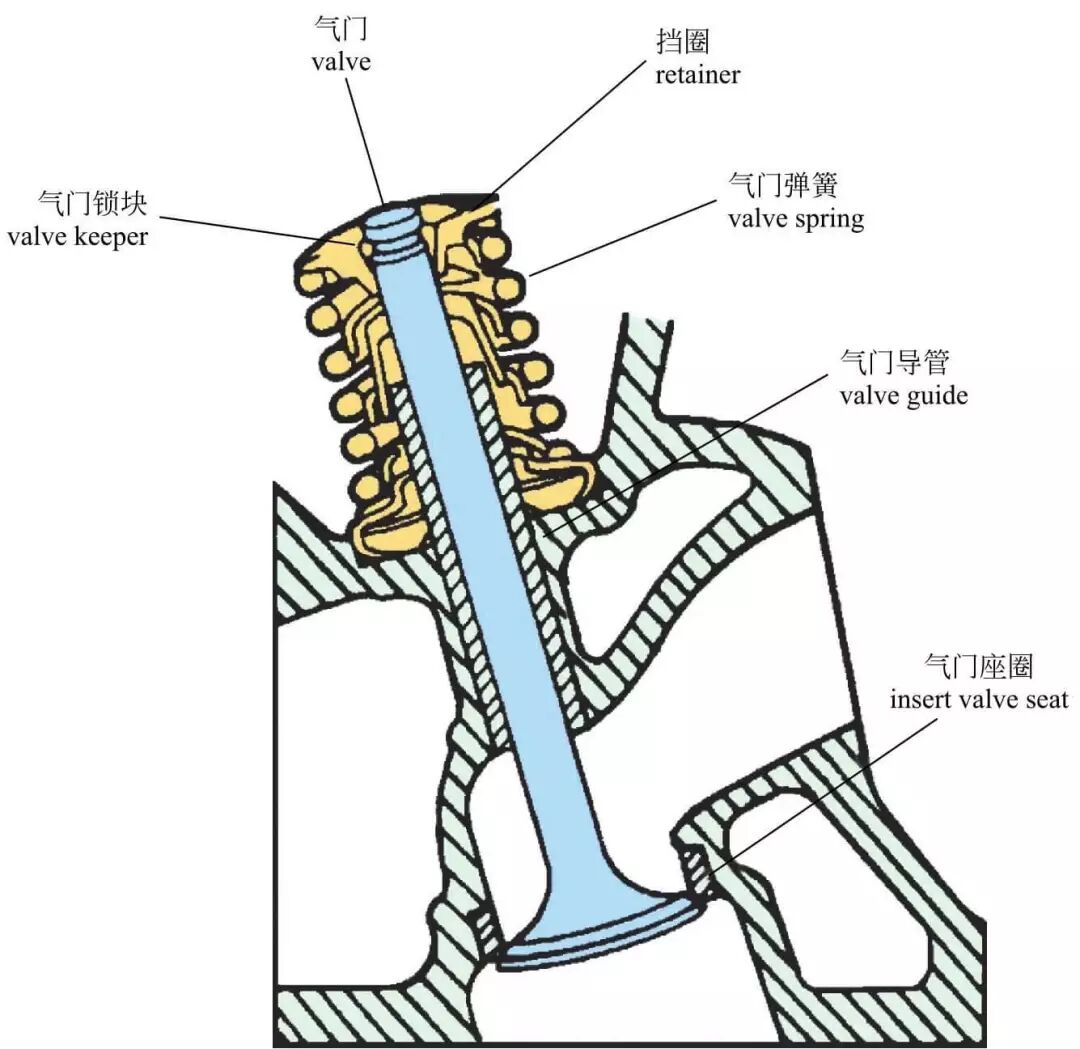

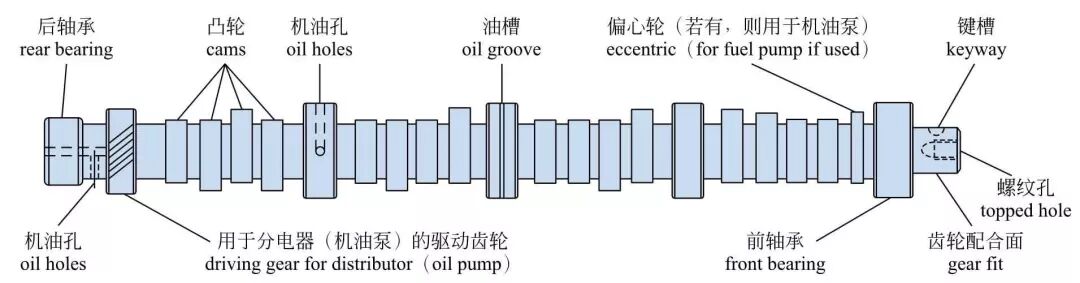

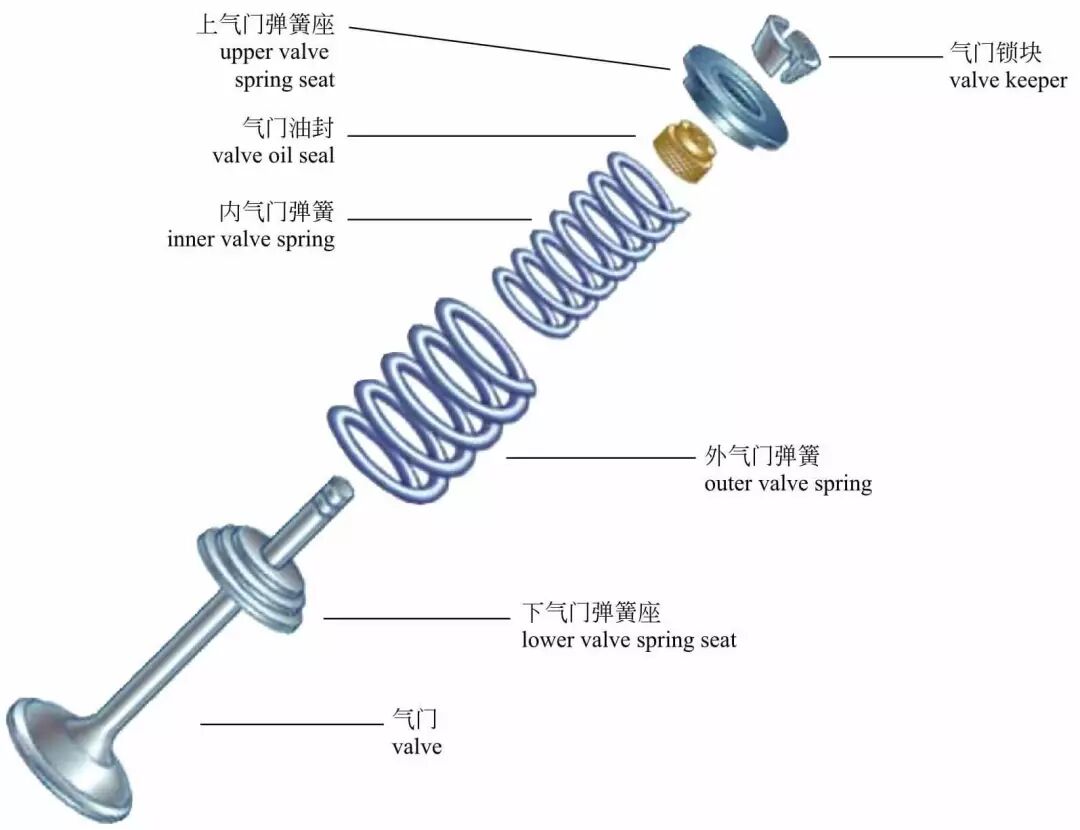

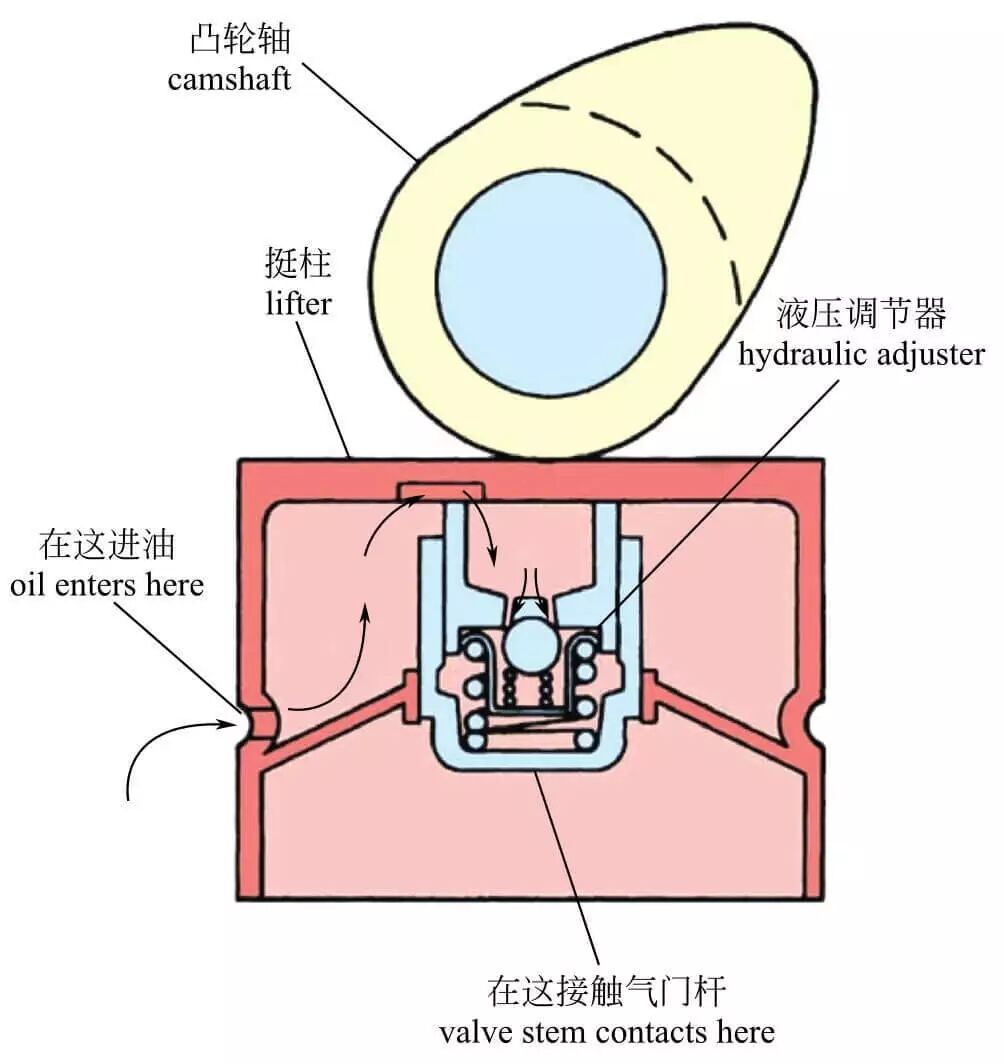

凸轮轴主要负责进、排气门的开启和关闭。凸轮轴在曲轴的带动下不断旋转，凸轮便不断地下压气门，从而实现控制进气门和排气门开启和关闭的功能。

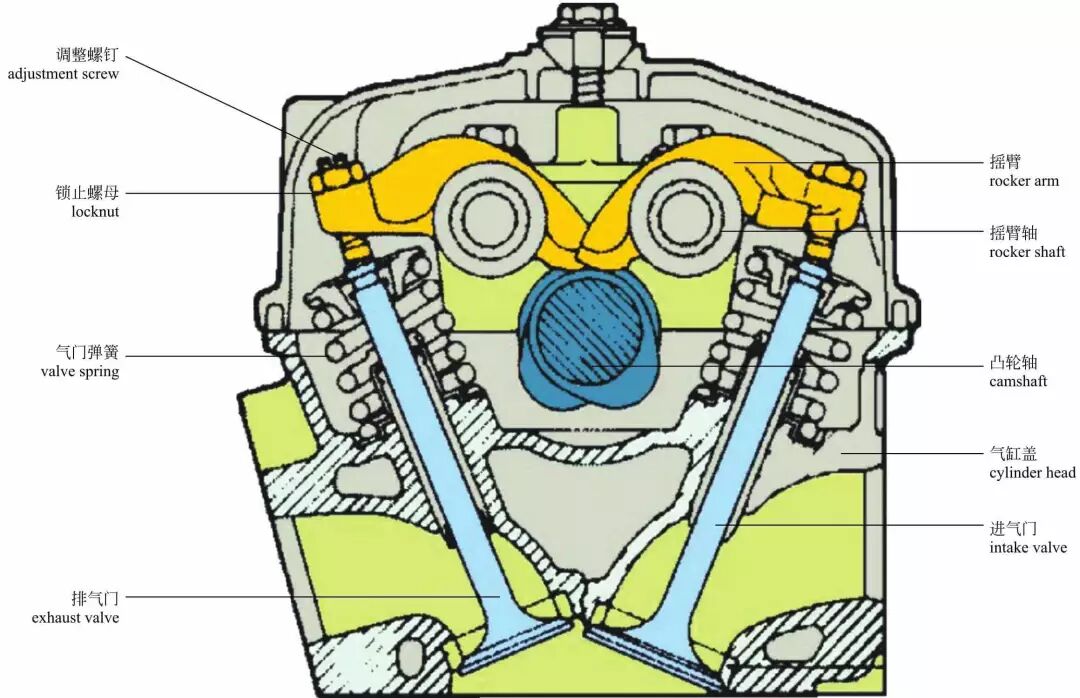

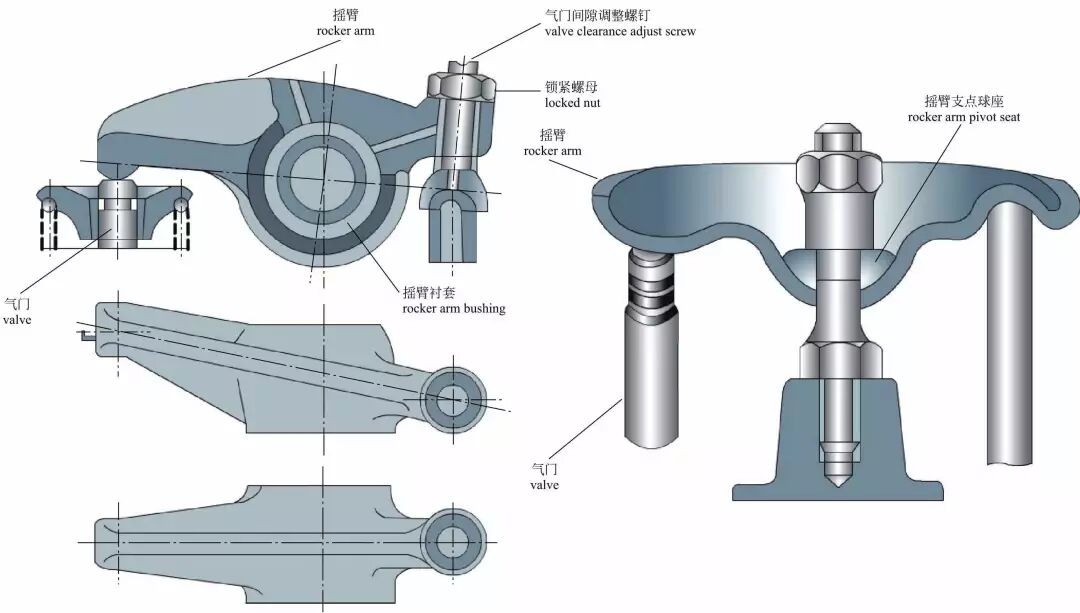

有些发动机利用摇臂轴支撑摇臂。

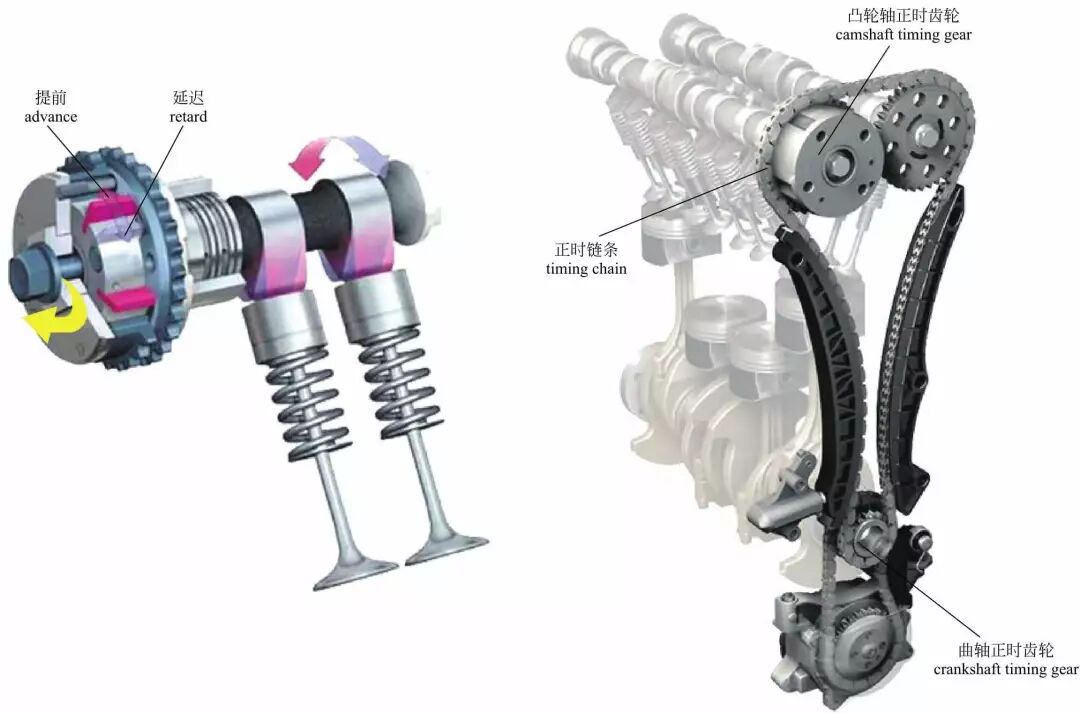

可变气门正时与可变气门升程

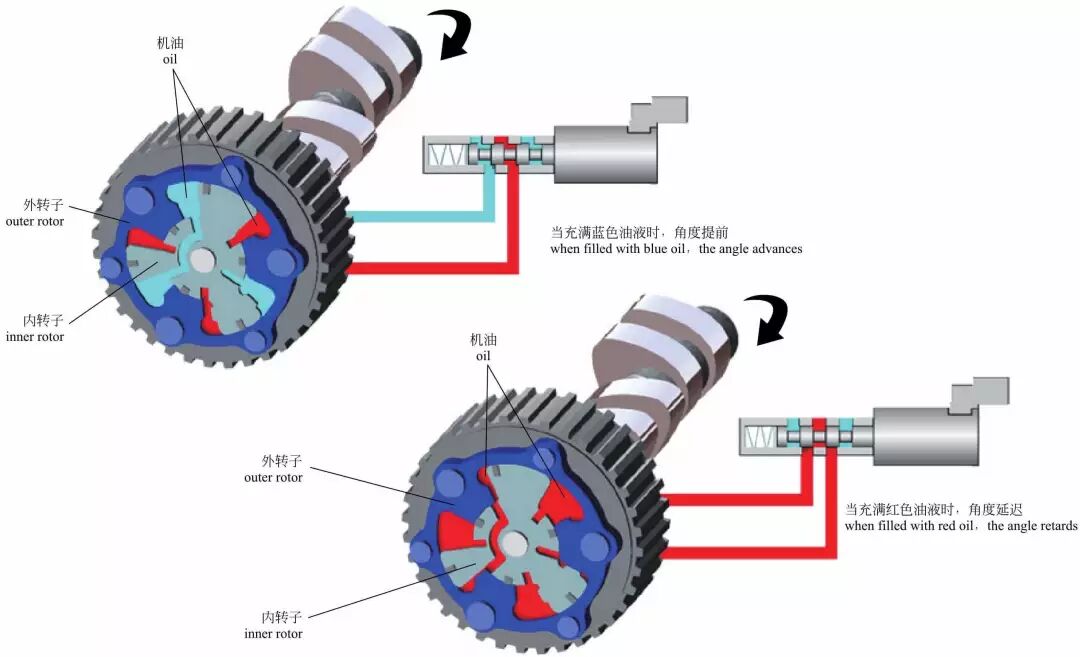

丰田智能可变气门正时系统

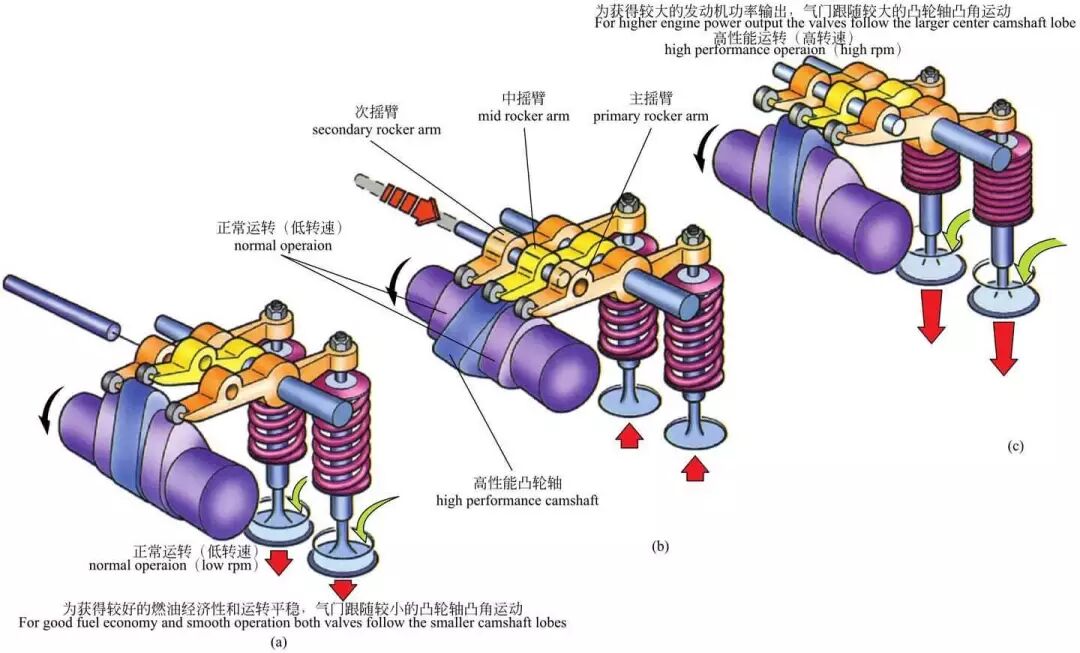

本田智能可变气门正时和升程电子控制

本田的VTEC可变气门升程系统可以看做在原来的基础上加了第三根摇臂和第三个凸轮轴。通过三根摇臂的分离与结合一体，来实现高低角度凸轮轴的切换，从而改变气门的升程。

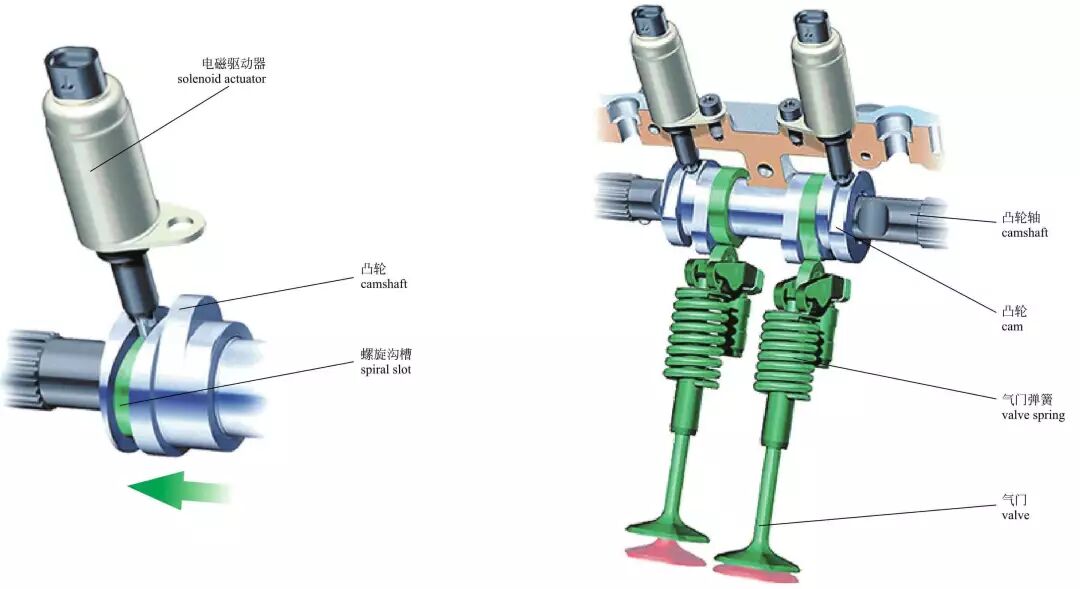

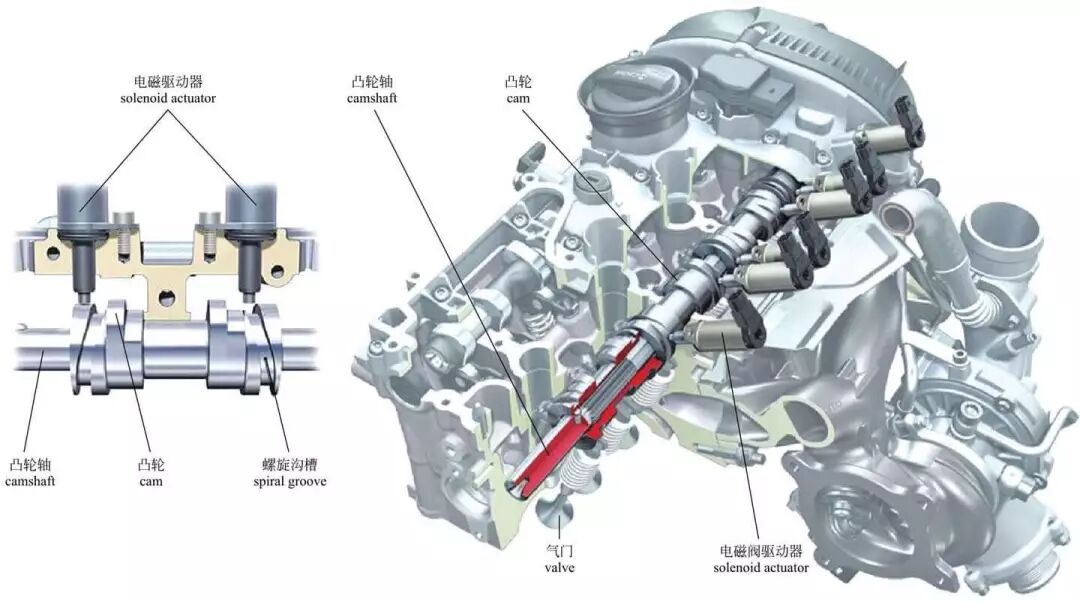

奥迪气门升程系统

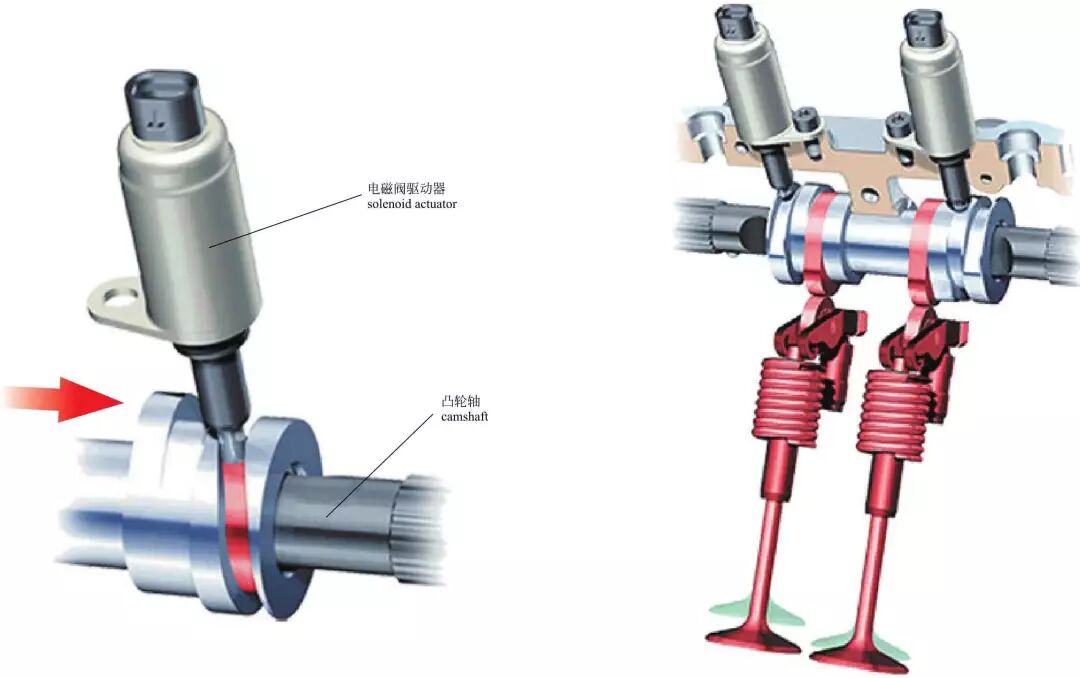

当发动机处于低负荷时，电磁驱动器使凸轮轴向左移动，切换到低角度凸轮，以减少气门的升程。
