ANSYS Workbench named selection应用
2021年4月16日 16:09named selections是什么
首先大家一起了解一下，named selections是什么。从字面意思可以看出，named selections是对自己已选出的一组实体、有限元对象、组合和集合进行的命名操作，与ANSYS经典里的选择工具和CM命令功能相近。

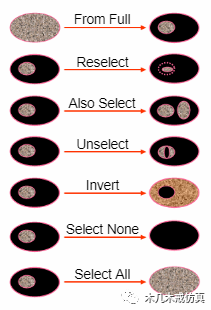

选择操作包括部分选择、反选择、全部选择、追加选择和颠倒选择等。选择对象有节点、单元、关键点、线、面与体等对象，另外还有已有组合和集合对象。可以按长度（弧度）、位置、大小等选择所需对象。
怎样创建named selections
1
named selections创建方法比较简单，主要有两种方式。一种是直接创建法，另一种是间接法。

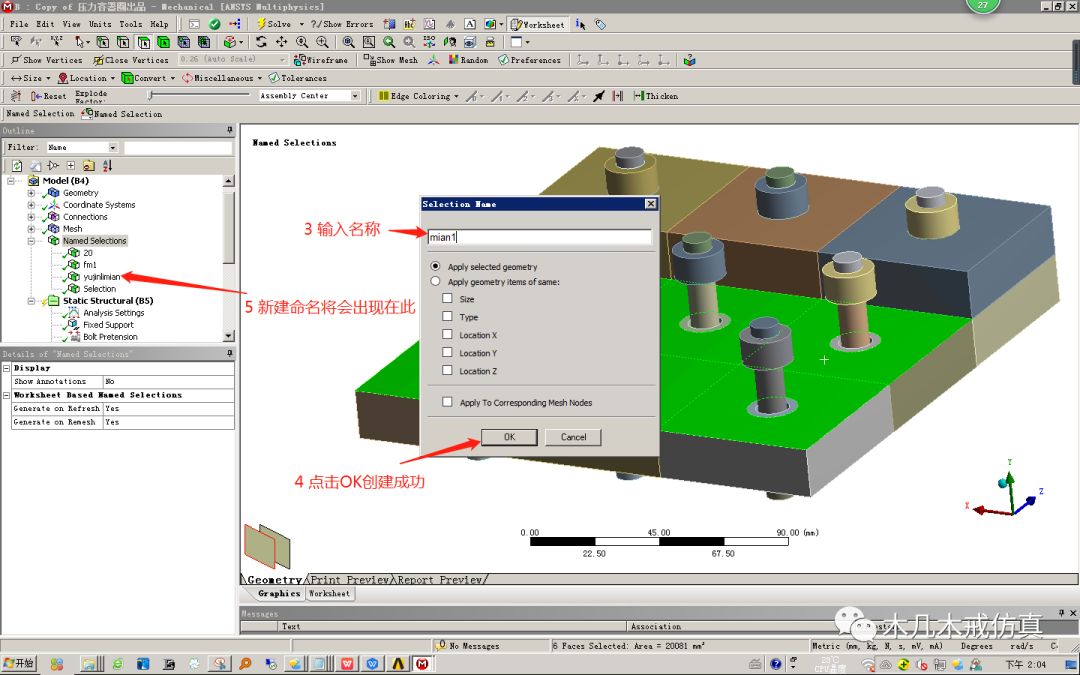

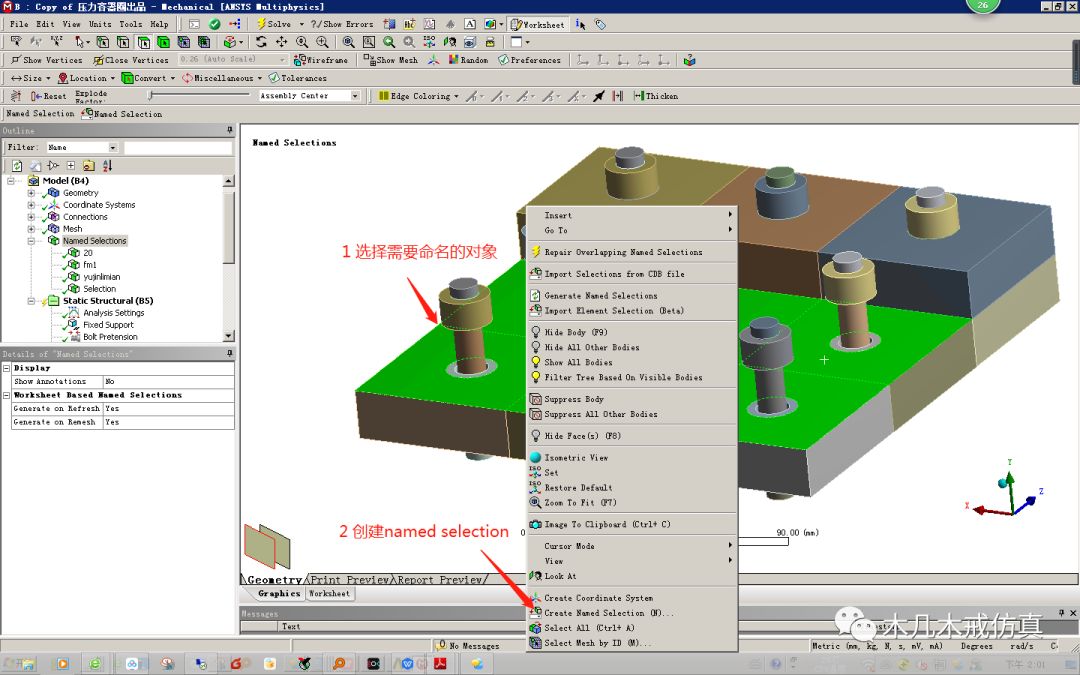

直接创建法第一步首先是选出需要命名的对象（点线面等），然后右键—>create named selections—>输入selection名称—>点击OK创建成功。
1
间接法是通过worksheet进行选择，此处在后续内容中再讲。
named selections的运用
1

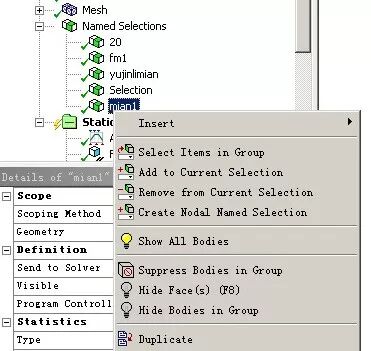

选中已建好的named selection，右键，我们会看到四种操作：
1）Select item in group：选择named selection中的对象；
2）Add to current selection:将选中的对象添加到当前named selection中；
3）Remove from current selection：将选中的对象从当前named selection中；
Create nodal named selection：生成节点named selection。
Named selections建立后，方便多次选取同一组对象，还可以以集合的形式被调用。之前的推文中也有涉及。

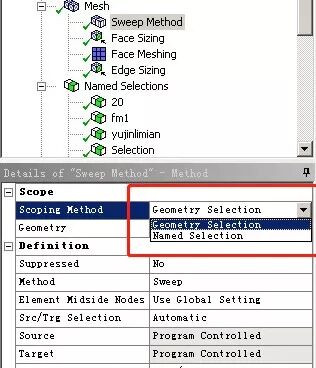

1）网格控制：在设置网格控制时，scoping method选择named selection，即可按named selection进行网格设置；当然，也可以通过Select item in group选择named selection中的对象，通过geometry selection进行网格设置；

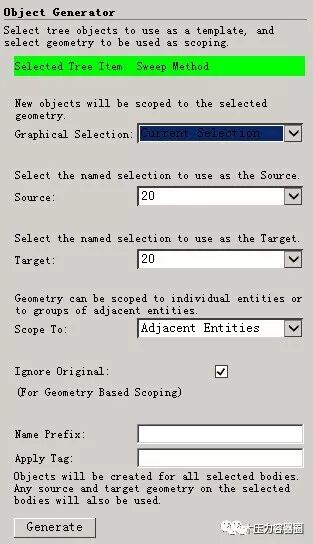

2）批量操作：可以按named selection对相同（似）操作进行批量操作；
named selections进阶应用
1

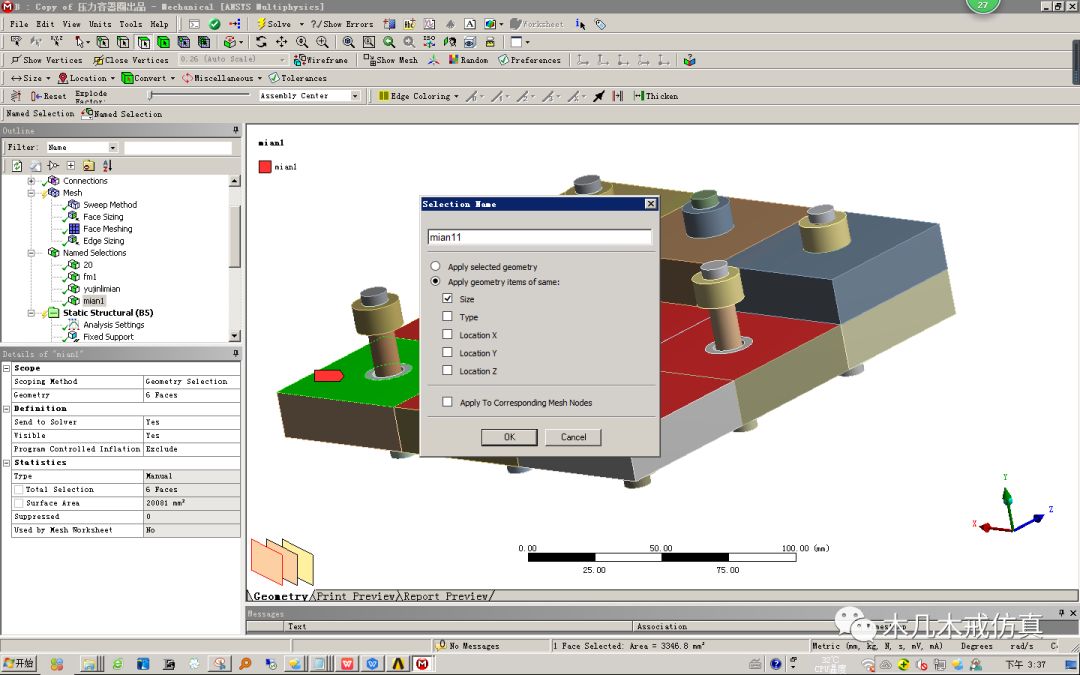

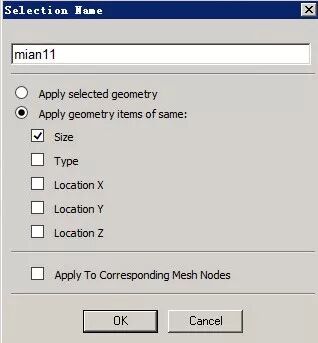

在创建named selection的时候，可以看到下面的界面，除了apply selected geometry外，还有apply geometry item of same size/type/location，即命名具有相同尺寸的/类型/位置的对象。

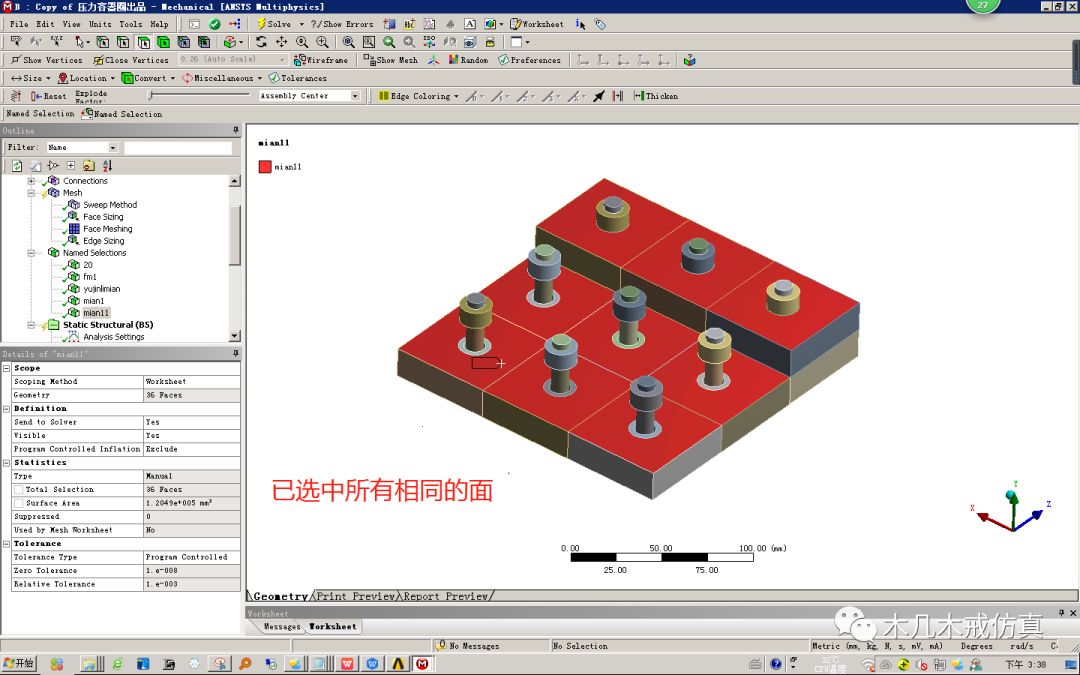

例如，想要选取许多面积相同的面，只需选中其一，然后创建named selection，出现以上界面时，选中size，即可把所有的相同面选出来，不用再点选。
named selections高级应用
1

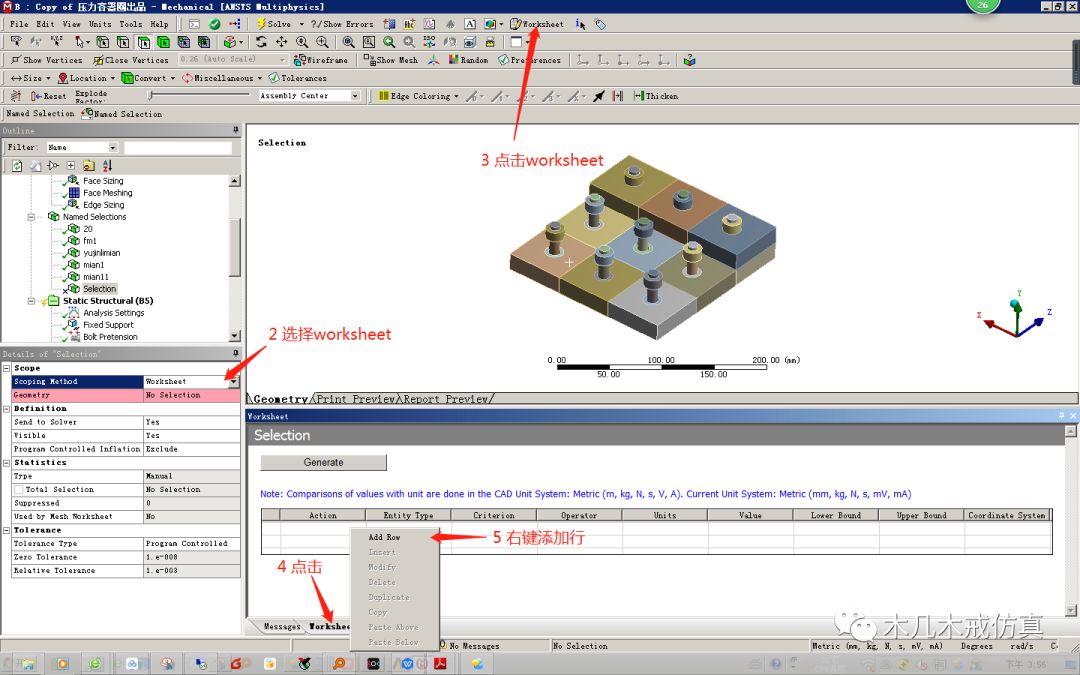

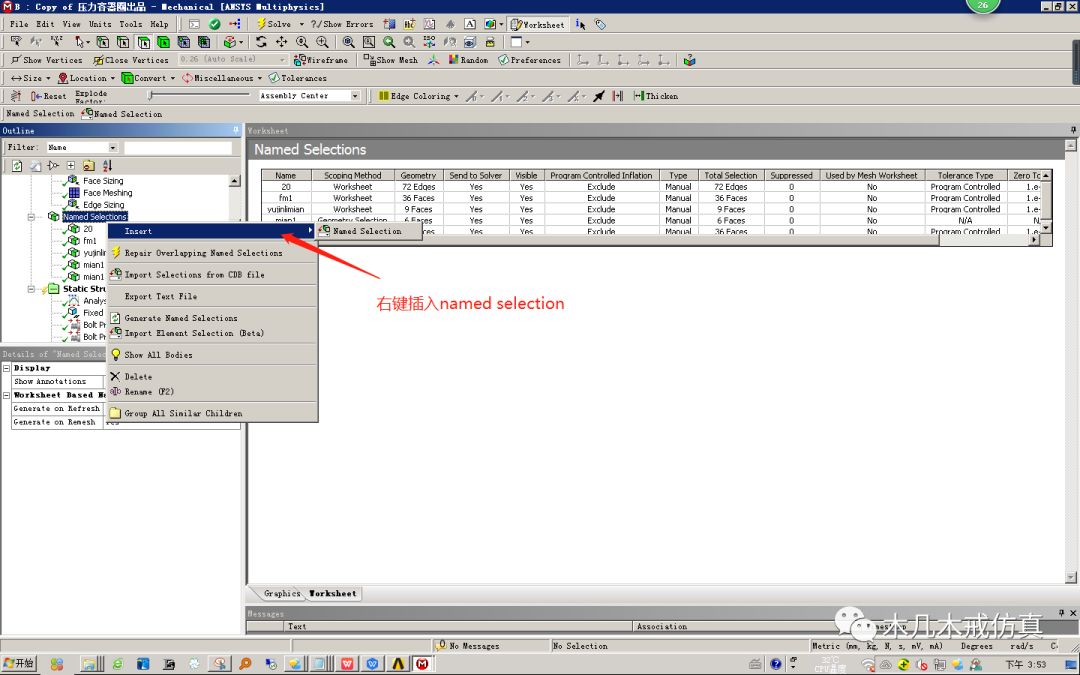

右键直接插入named selection，scoping method选择worksheet。通过worksheet按照相同尺寸或者位置进行选取并命名。

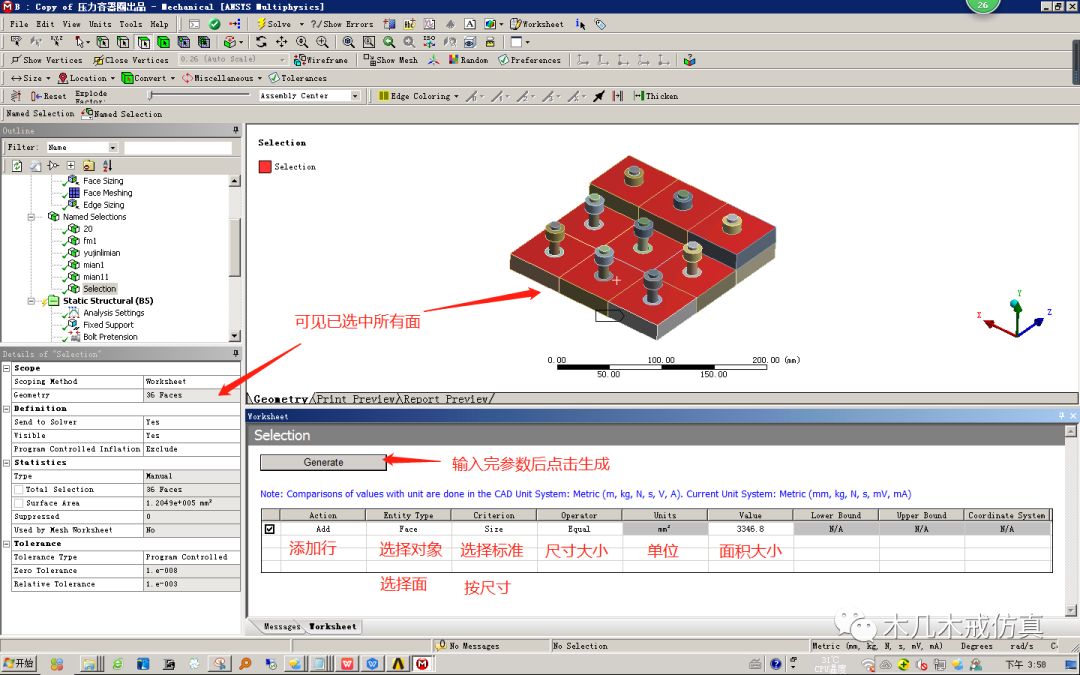

在named selection的worksheet里，除了add to selection外，还有remove/filter/invert和convert to等命令。Add是加，remove是减，filter相当于ANSYS经典里的reselect，invert是反选，convert to是转换，可以把选中的面集合转换成节点集合等。
