1.目的

指导所有与生产相关的人员正确辩别元件极性及PCB丝印方向，避免认识错误造成生产中批量性品质异常发生。

2.范围

本文件适用于作为生产相关人员教育培训资料，并为生产过程中相关人员确定元件极性及PCB丝印方向提供借鉴参考。

3.说明

3.1极性元件：在电子产品电路中电流按一定的方向从元件的管脚流向另一只管脚，电压正负极不同，此类元件为有极性元件。

3.2方向性元件：因产品功能设计要求，电子产品电路中按一定方向接入并有方向要求的元件。

4.内容

4.1常见有极性电子元件种类：

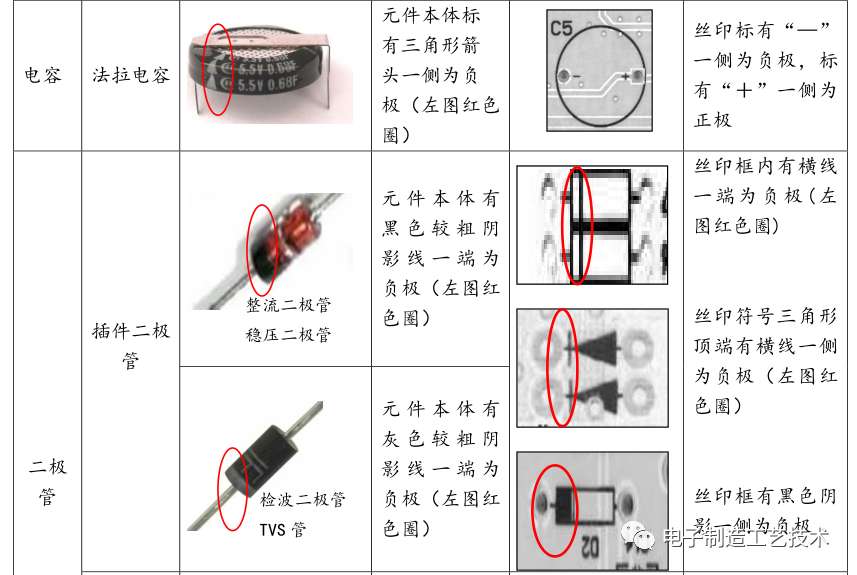

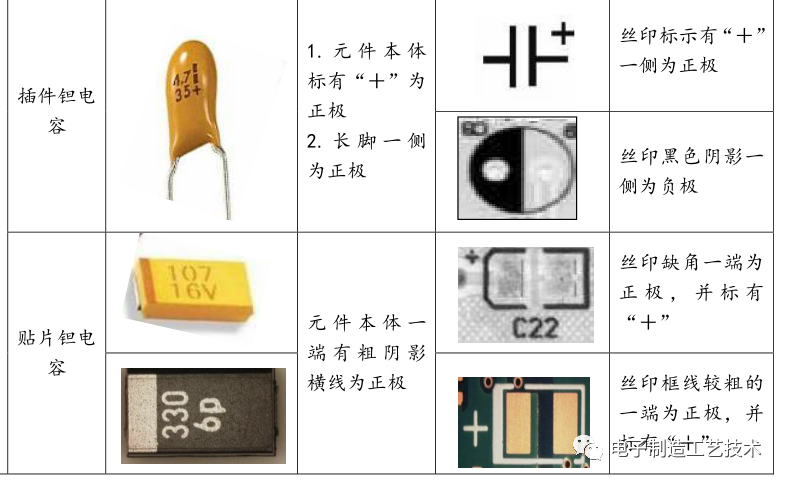

4.1.1  电容：电解电容、钽电容、法拉电容等

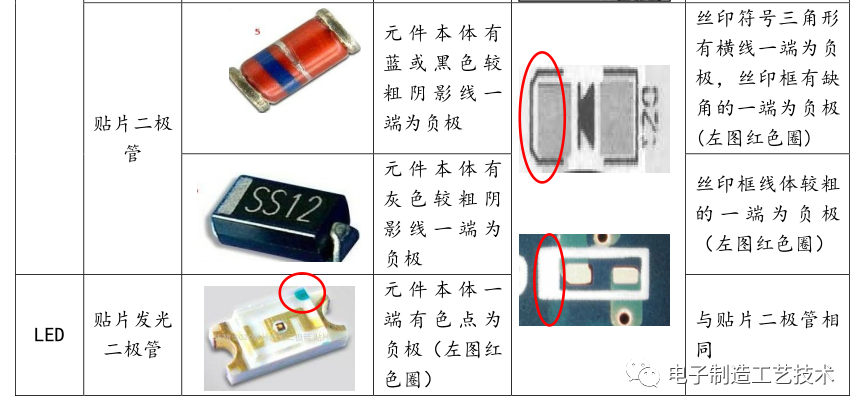

4.1.2  二极管：除双向二极管外一般都有极性，按用途分类较常见的有整流二极管、稳压二极管、检波二极管、TVS管（瞬态抑制二极管）等

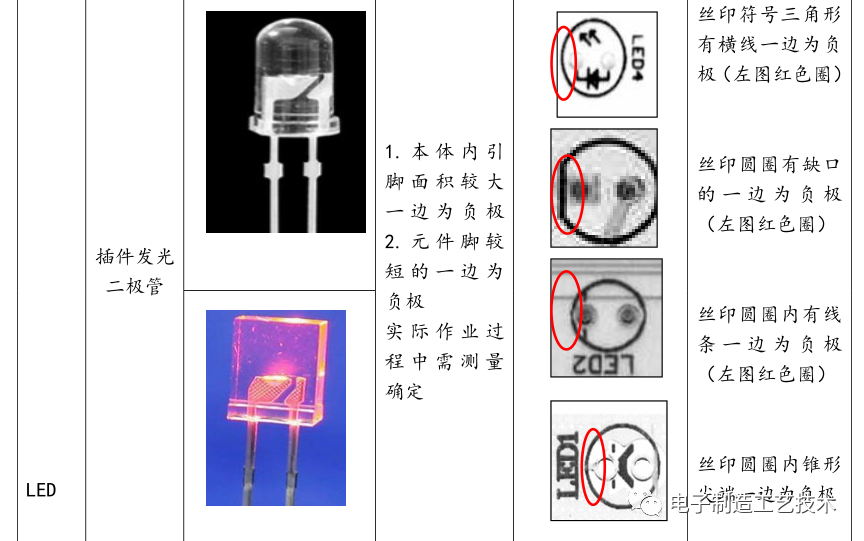

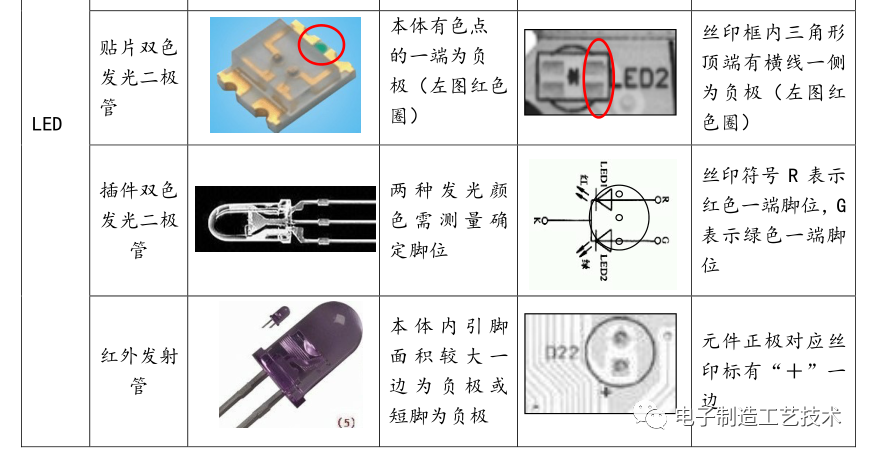

4.1.3  LED：发光二极管、双色发光二极管、红外发射管、红外接收头等

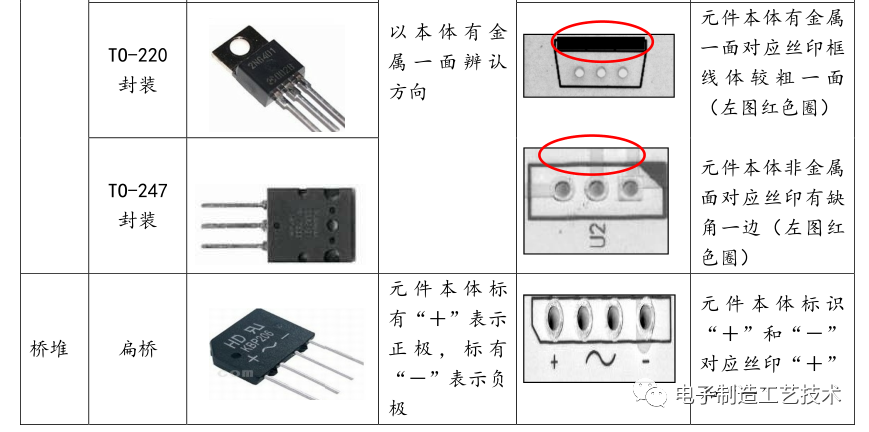

4.1.4  三极管（三端稳压）：各种封装三极管（TO-92、92L、126、220、247等）、霍尔传感器（霍尔开关）等

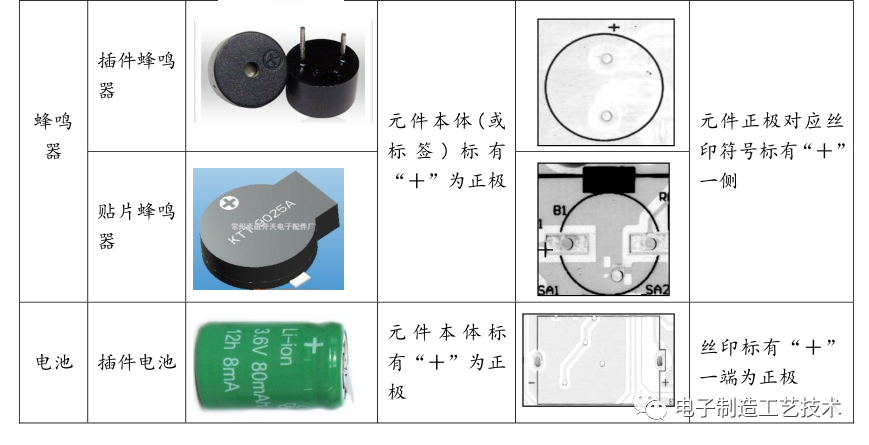

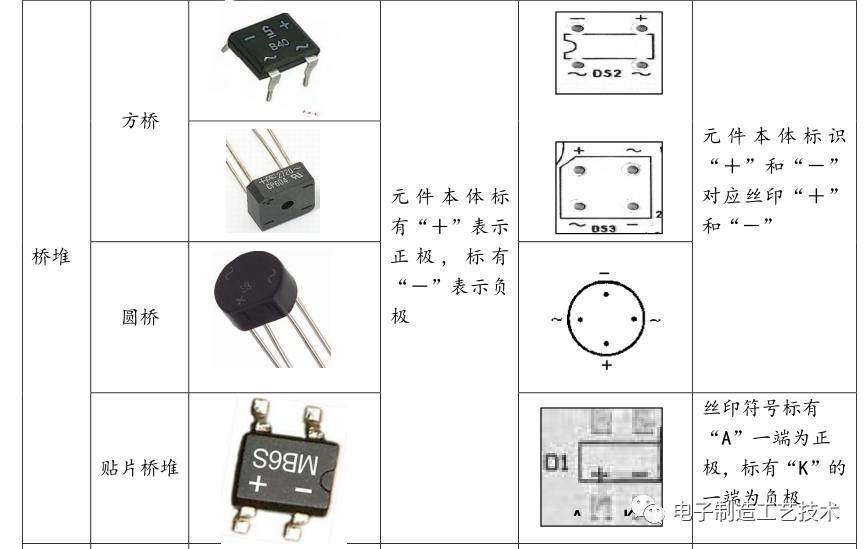

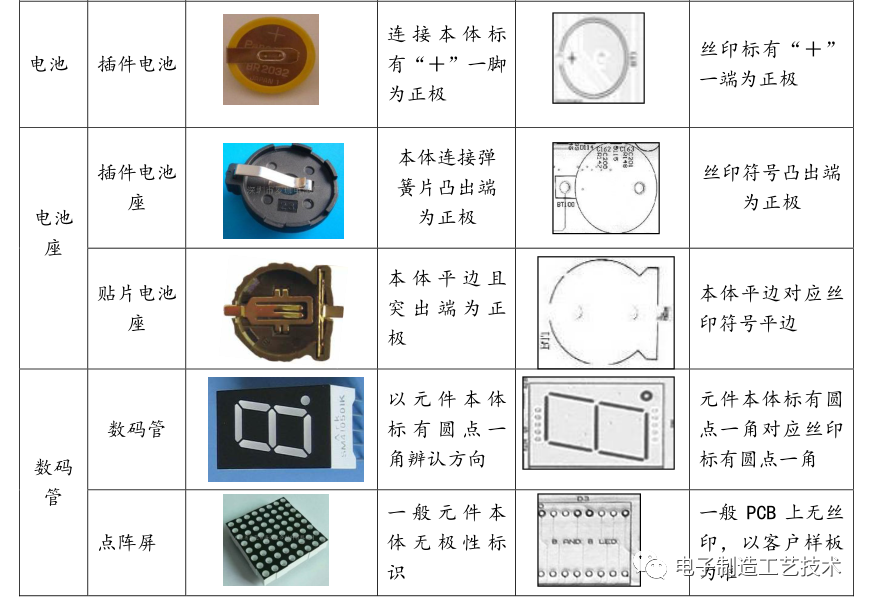

4.1.5  其它：桥堆、蜂鸣器、电池、电池脚座、数码管、点阵屏等

4.2常见有方向性电子元件种类：

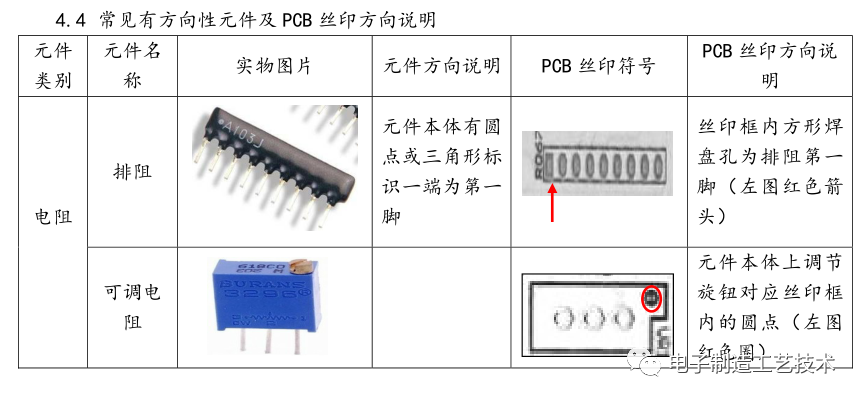

4.2.1  电阻：可调电阻、排阻等

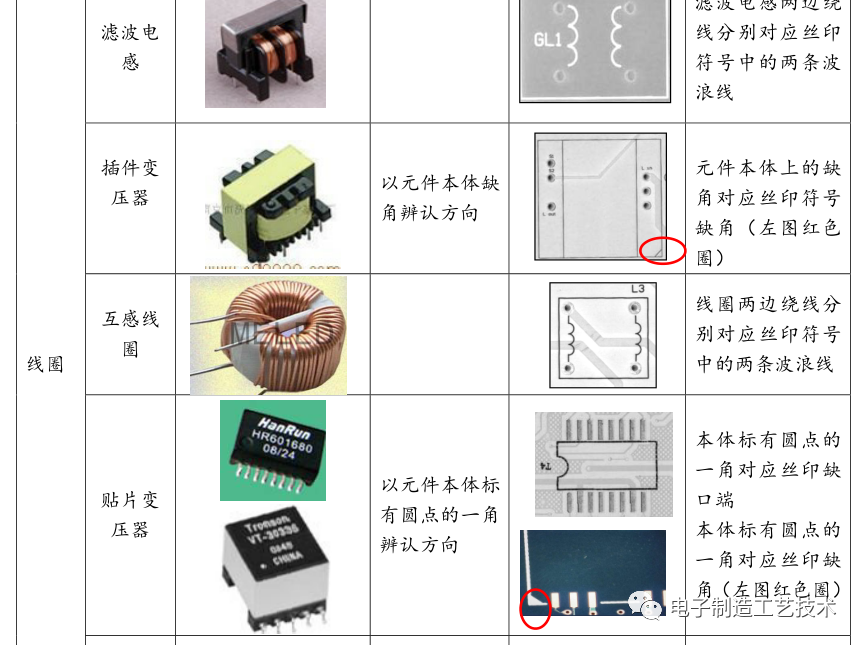

4.2.2  线圈：滤波电感、变压器、互感器（互感线圈）、贴片功率电感等

4.2.3  开关：拨码开关、船形开关、按键开关等

4.2.4  晶体振荡器

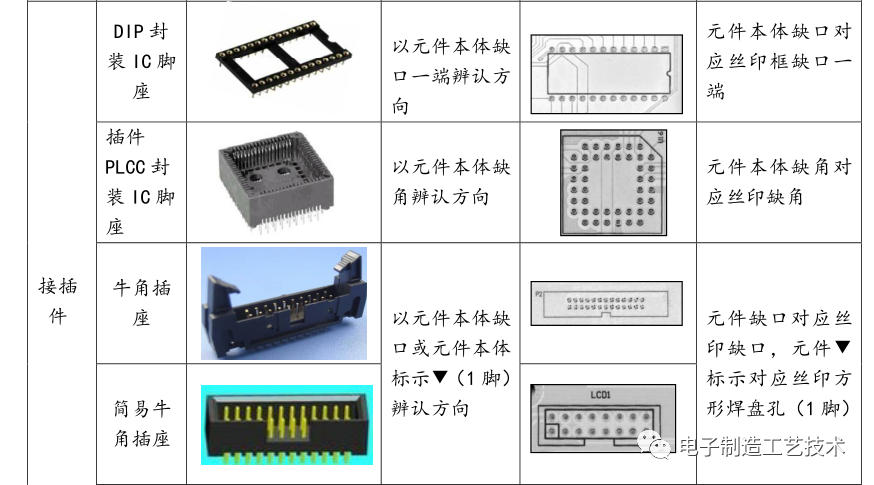

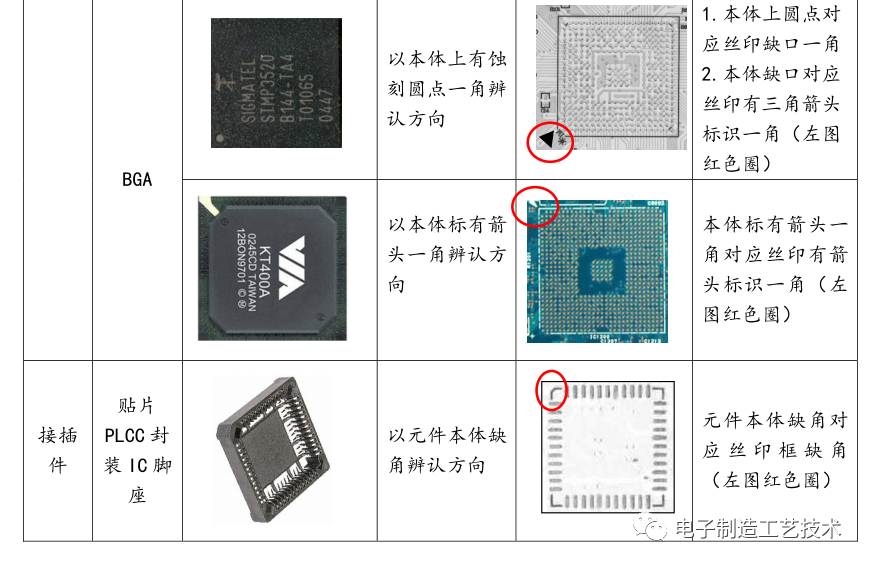

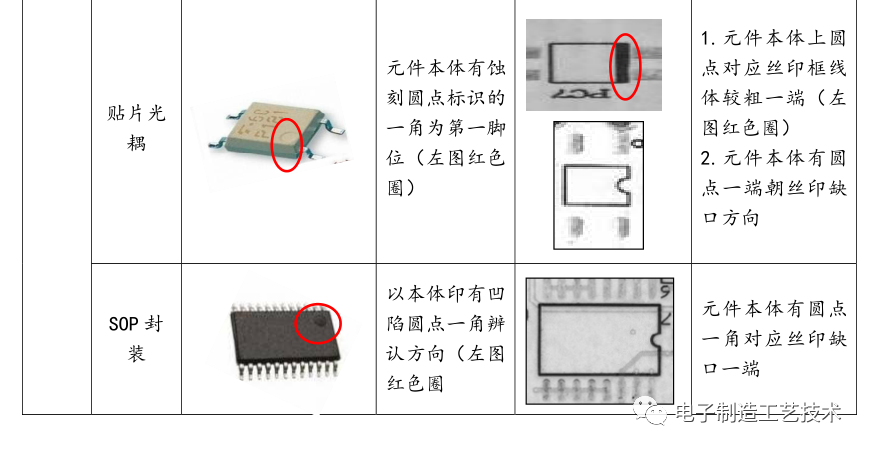

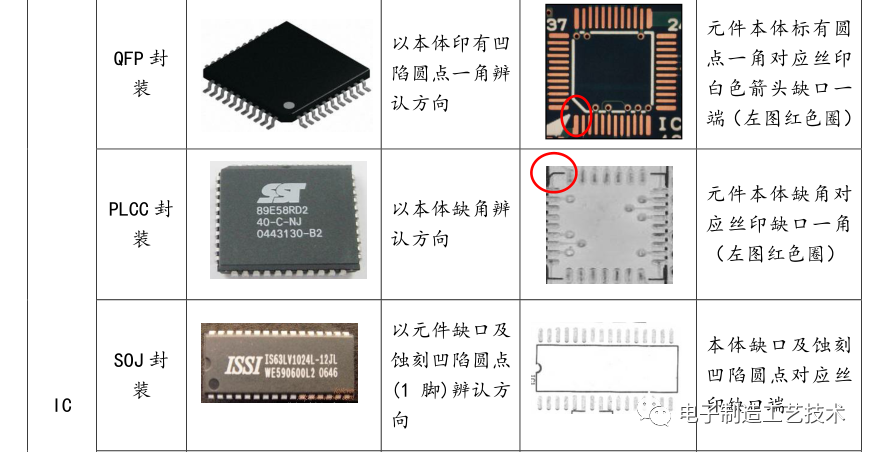

4.2.5  各种封装集成块（IC）:较常见的有SIP(单列直插封装)、DIP（双列直插封装，含光耦）、SOP（小外型封装）、QFP（四方扁平封装）、PLCC（无线引脚塑料封装）、SOJ（小外形J引脚封装）、BGA（球栅阵列封装）等

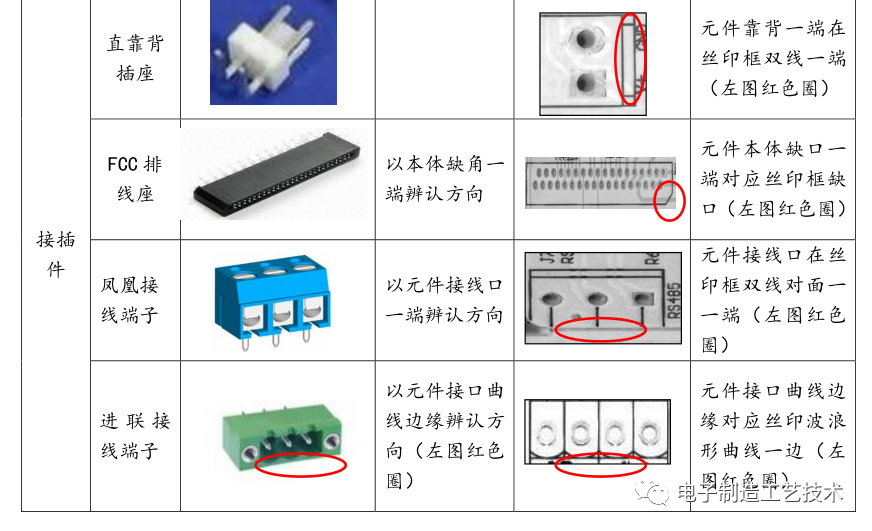

4.2.6  接插件：牛角插座、电源插座、围墙插座、靠背插座、FCC排线座、凤凰端子等

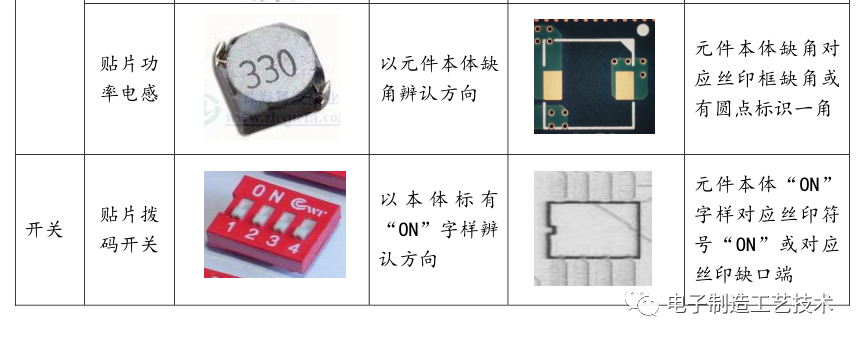

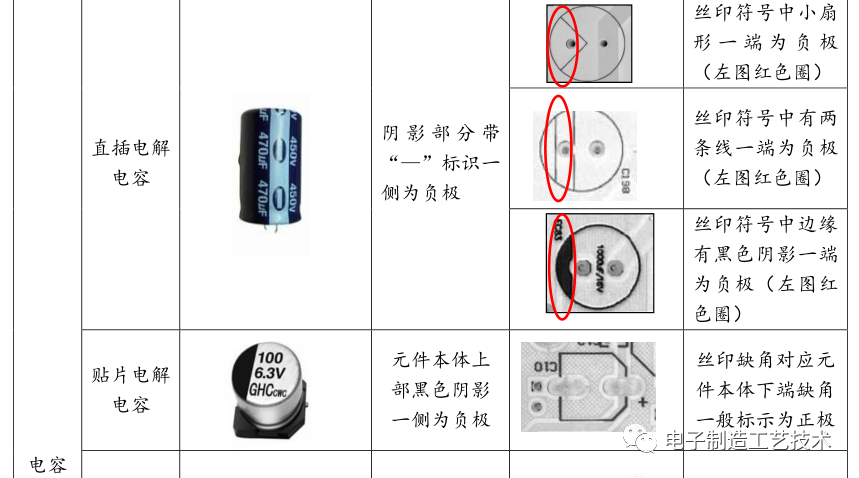

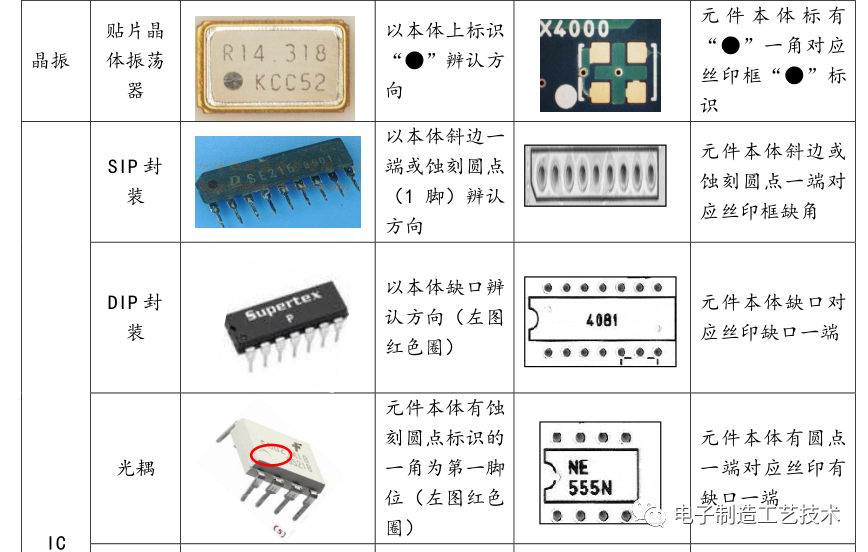

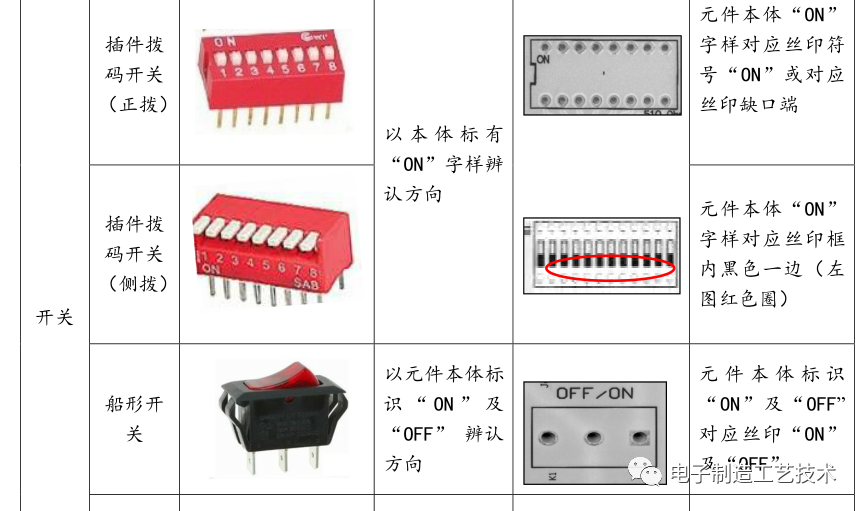

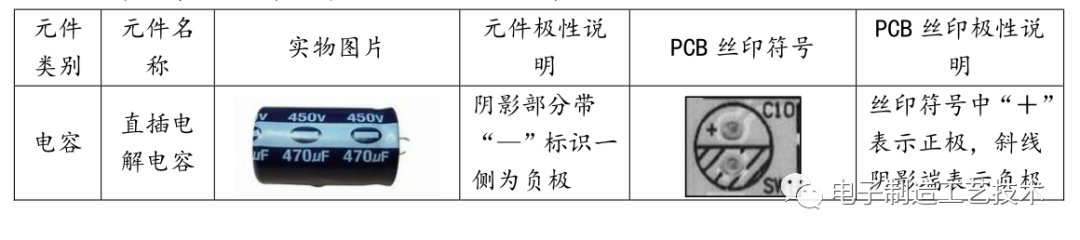

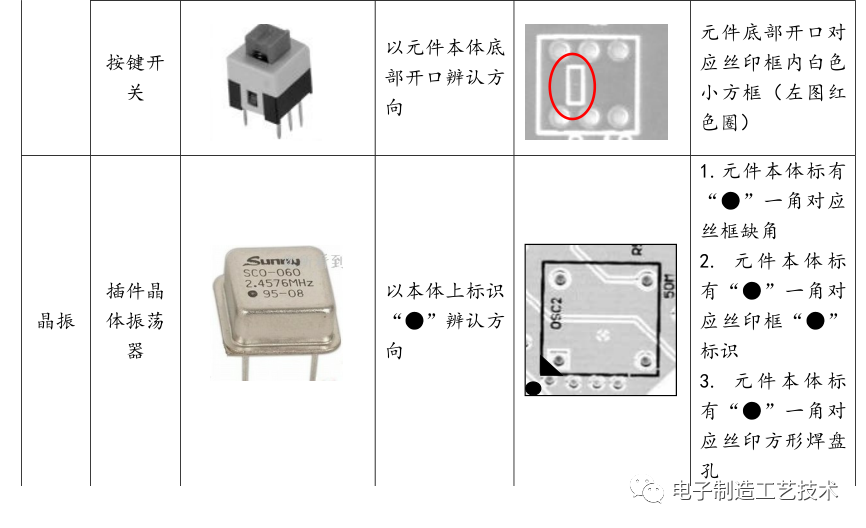

4.3  常见有极性电子元件极性及对应PCB丝印极性说明

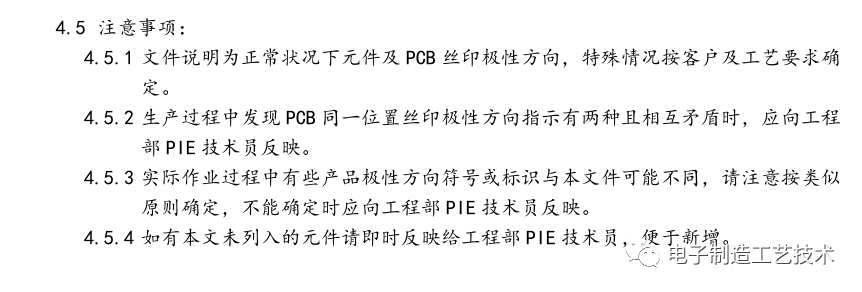

来源：电子制造工艺技术（ID：dz6699-）
