西工大顾军渭教授《Mater. Today Phys.》： 复合材料导热网络研究取得新进展
2021年6月15日 11:59导热填料形成的导热网络对提升其复合材料的导热性能至关重要。一般认为，导热复合材料的导热系数（λ）随导热网络的完善而逐渐提高。目前，关于复合材料导热网络的研究主要集中在三个方面：导热网络何时形成、如何形成，以及导热网络对导热性能的提升机理。导热网络何时形成主要涉及导热网络形成时的临界体积计算，主要与导热填料的几何形状和尺寸有关，一般随其长径比的增加而减小。如何形成导热网络主要涉及导热网络的设计构筑，包括设计异质结构导热填料以促进填料的彼此搭接，预制导热填料连续搭接骨架形成多维导热通路，以及加工驱动导热填料的取向排列等。在导热网络促进导热性能提升机理方面，一般认为导热填料形成的导热网络降低了导热填料间的界面热阻，增加了声子传输的通道，同时减少了因填料-基体界面不匹配造成的声子散射。
但目前鲜有报道导热网络中导热填料通路的数量、长短、贯穿方式及其分布等对复合材料导热性能影响的研究，以及导热网络形成后，复合材料的导热系数随导热填料用量的继续增加又会呈现什么样的变化等问题也有待进一步明晰。因此，设计构筑结构、密度、分布可控的导热网络，从多角度研究其对复合材料导热性能的影响，对丰富完善导热复合材料的导热机理并指导其实际生产具有重要的理论意义和实际应用价值。
西北工业大学化学与化工学院顾军渭教授“结构/功能高分子复合材料”（SFPC）课题组以液氮瞬冷造粒技术制备出不同粒径的石蜡球，采用微融覆法在石蜡球表面包覆石墨（旨在石蜡相界面间构筑可控的石墨导热网络），进而结合热压工艺制备石墨/石蜡导热复合材料。通过改变石蜡球的粒径控制导热网络的疏密，通过改变石墨的用量控制导热网络的形成与完善过程，通过对石墨/石蜡导热复合材料表面打磨抛光、分割重组等方法控制导热网络的分布及完整性；并创新性地提出“导热网络密度”概念来解释不同石墨/石蜡导热复合材料之间的λ差异。结合导热系数测试结果和红外热成像的温度梯度图像，深入探析石蜡相界面间石墨-石墨导热网络的形成过程，及其导热网络的疏密、分布、完整性等对石墨/石蜡导热复合材料导热性能的影响。
研究结果表明，在相同石墨用量和模压压力下，石墨/石蜡导热复合材料的导热网络密度具有最佳值（此时呈现最佳的导热性能）。相同粒径石蜡球的石墨/石蜡导热复合材料的λ随导热网络密度的增加而提高，但提升速率逐渐平缓。当石墨用量为10 wt%、模压压力为200 MPa、石蜡球粒径为2.08±0.08 mm时，石墨/石蜡导热复合材料具有最佳的λ（1.81 W/(m·K)），远高于相同石墨用量和模压压力制备的自由分散状态的石墨/石蜡导热复合材料的λ（0.79 W/(m·K)）。石墨/石蜡导热复合材料表面的打磨处理（破坏导热网络的完整性）会使其λ大幅下降（最大λ仅为1.13 W/(m·K)）。将具有导热网络和自由分散状态的石墨/石蜡导热复合材料通过分割、重组的方式改变其导热网络分布，重组后石墨/石蜡复合材料的λ随分割、重组次数增加而降低（最小λ仅为0.85 W/(m·K)）。总体而言，导热网络密度越高、导热网络分布越均匀、导热网络越完整，石墨/石蜡导热复合材料的导热性能越好。

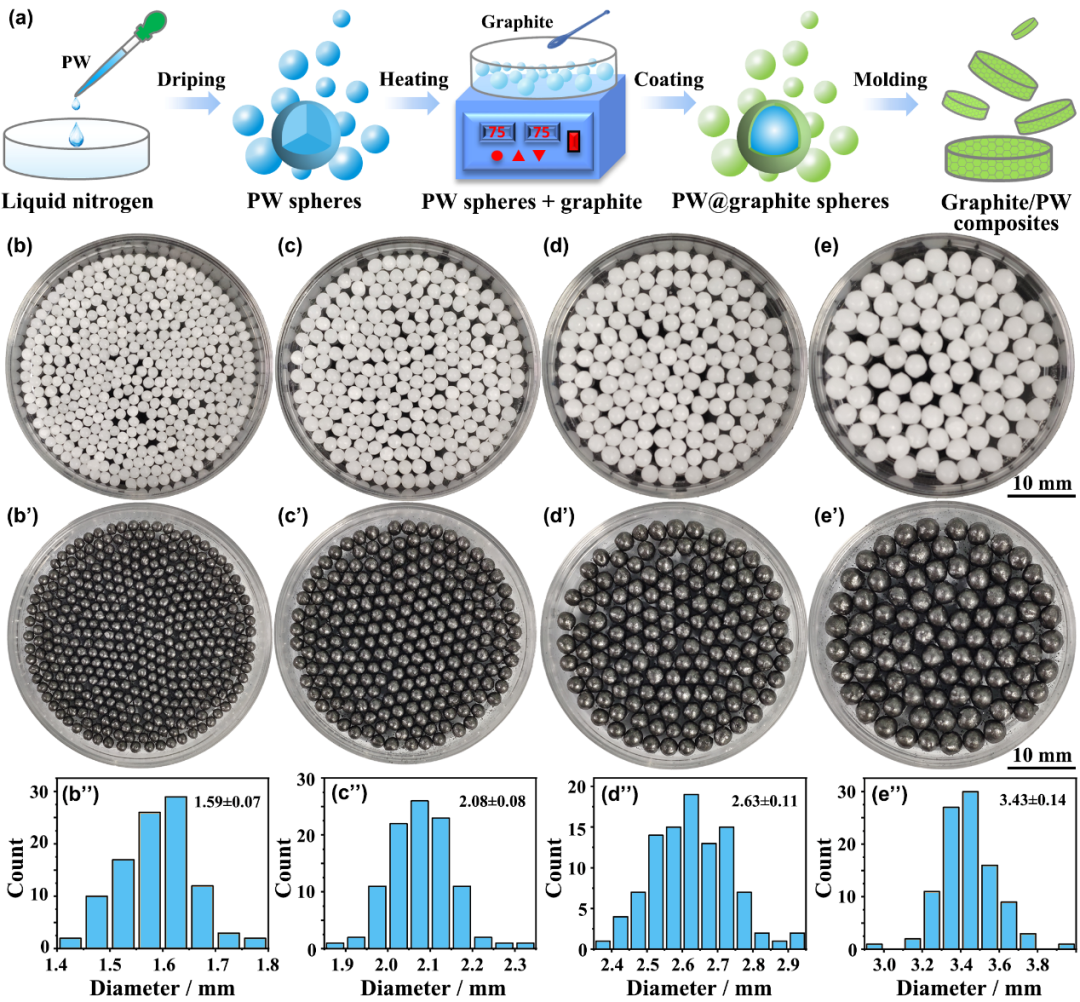

图1 石墨/石蜡导热复合材料的制备示意图（a），石蜡球（b-e）和石蜡球@石墨（b’-e’），石蜡球粒径分布（b’’-e’’）

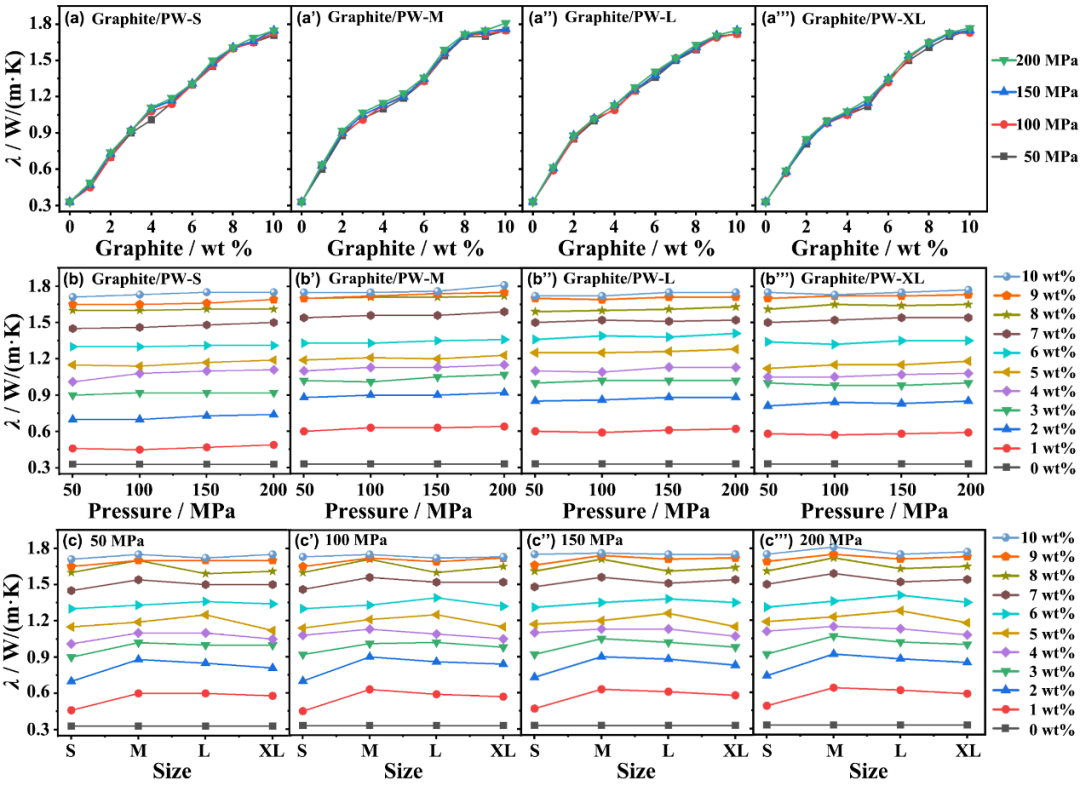

图2 石墨用量（a-a’’’）、模压压力（b-b’’’）、粒径大小（c-c’’’）对石墨/石蜡复合材料导热性能的影响

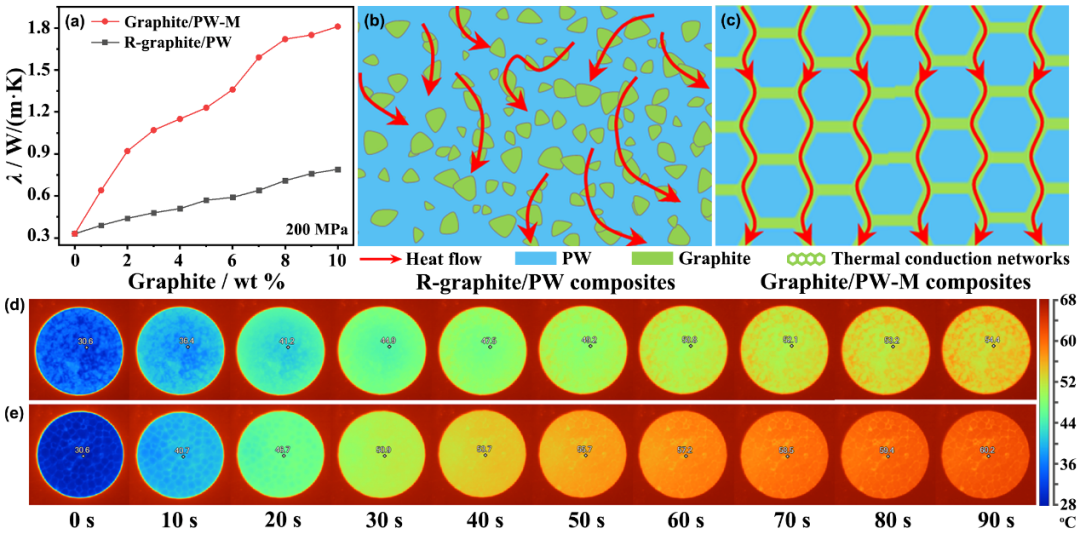

图3 具有导热网络和自由分散状态的石墨/石蜡导热复合材料导热性能的差异

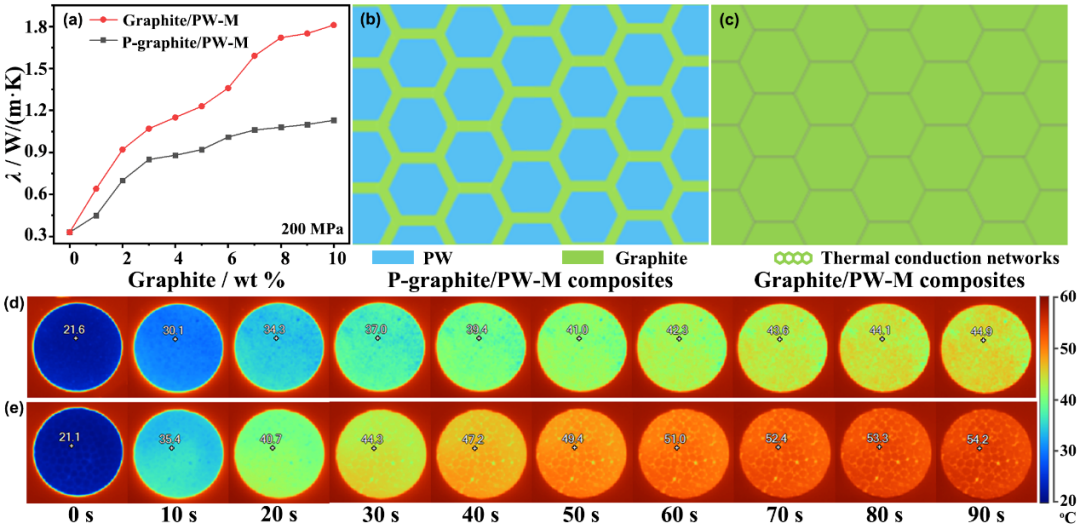

图4 导热网络完整性对石墨/石蜡复合材料导热性能的影响

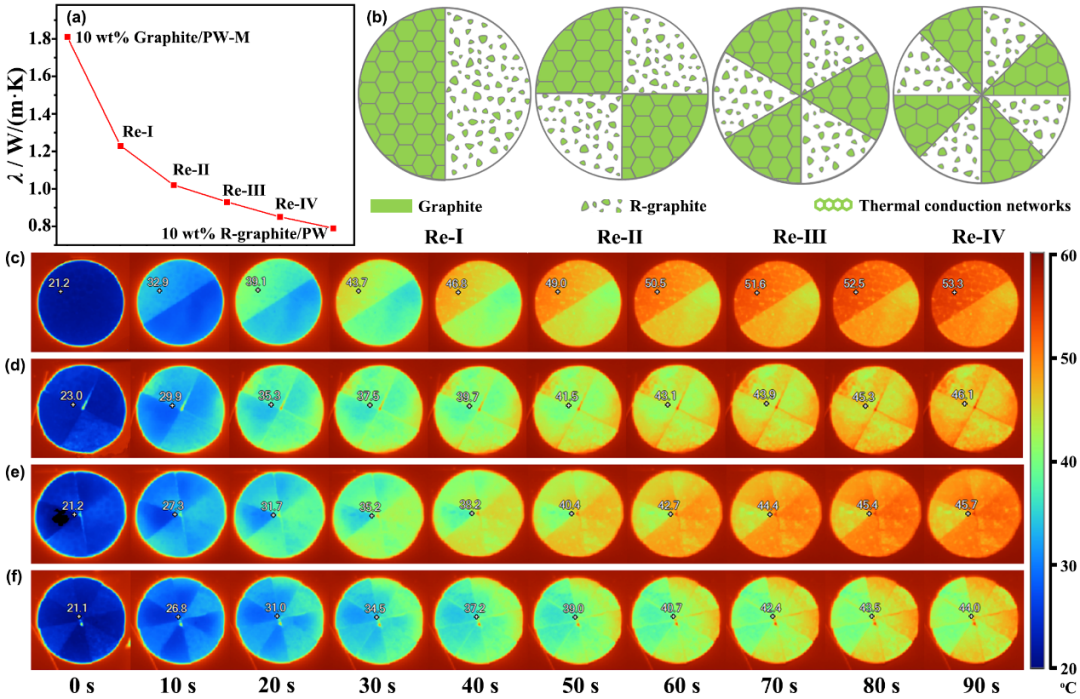

图5 导热网络分布对石墨/石蜡复合材料导热性能的影响
本工作近期以“Controllable thermal conductivity in composites by constructing thermal conduction networks”为题发表于Materials Today Physics（2021, 20: 100449）上。西北工业大学化学与化工学院2018级博士研究生郭永强和2019级博士研究生阮坤鹏为本文的共同第一作者，顾军渭教授为通讯作者。本研究工作得到了国家自然科学基金（51773169和51973173）、XXX重点项目（高导热非金属材料）、陕西省自然科学基础计划杰出青年基金项目（2019JC-11）、西北工业大学博士论文创新基金（CX202055）以及高分子电磁功能材料陕西省“三秦学者”创新团队的资助和支持。
论文信息：
Yongqiang Guo#, Kunpeng Ruan#, and Junwei Gu*. Controllable thermal conductivity in composites by constructing thermal conduction networks. Materials Today Physics, 2021, 20: 100449. 10.1016/j.mtphys.2021.100449.
原文链接：
https://doi.org/10.1016/j.mtphys.2021.100449
作者简介：
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
工程师必备
- 项目客服
- 培训客服
- 平台客服
TOP
