电气一次系统图形及符号

由电气一次设备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路称为一次回路或一次接线系统。

符号		注释
		避雷器
		电流互感器
		架空线
		接地刀闸
		隔离开关
		断路器
		三绕组变压器
		双绕组变压器
		自耦变压器
		有载调压变压器
		地埋电缆
		带电显示
		过电压保护器
		跌落式熔断器

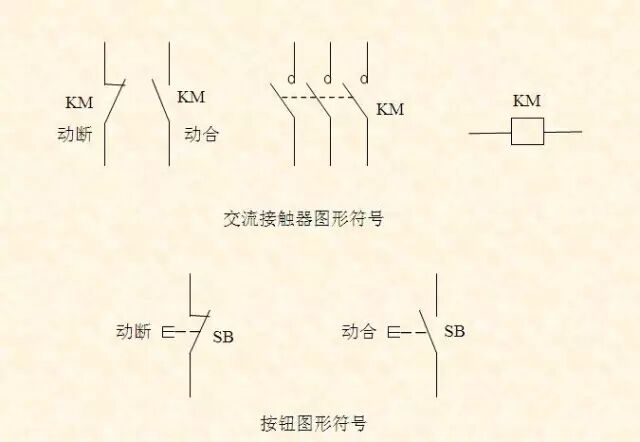

		接触器

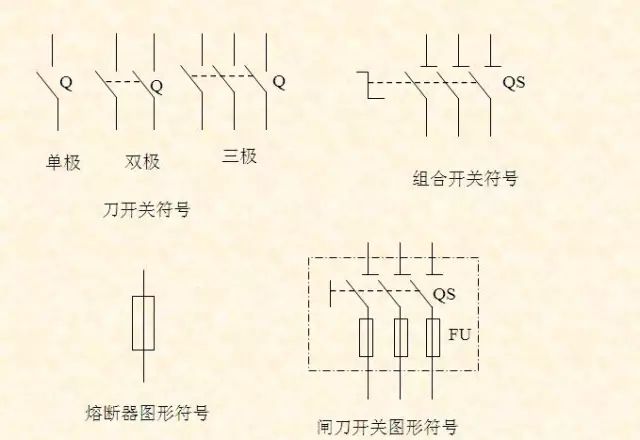

		熔断器
		手车式断路器 （抽屉式断路器）
		电压表
		电流表
		电抗器
		电动机
		发电机
		热继电器
		可变电阻器   可调电阻器
		滑动触点电位器
		预调电位器
		电容器的一般符号
		可变电容器   可调电容器
		双联同调可变电容器
		电能表
		无功功率表 PR
		指示仪表(星号必须按规定予以代表)
		功率因数表
		频率表
		温度计、高温计(θ可由t代替)

2.电气设备电压名称与符号对照表

设备名称	符号	设备名称	符号	设备名称	符号
发电机	G	电压互感器	PT	避雷器	F
变压器	T	电流互感器	CT	过电压保护器	TBP
母线	M	高压熔断器	Fu
断路器	QF	电容器	C
隔离开关	QS	电抗器	L
