一文读懂变压器空载与负载

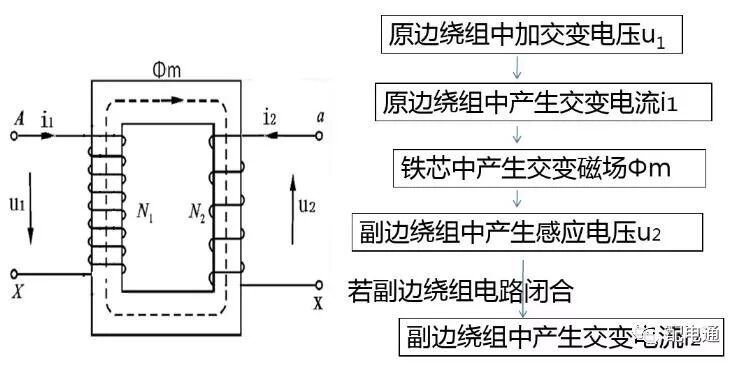

一张简图了解变压器的工作原理

变压器空载运行

空载运行是指变压器的原边绕组接到额定电压、额定频率的电源上，副边绕组开路时的运行状态。

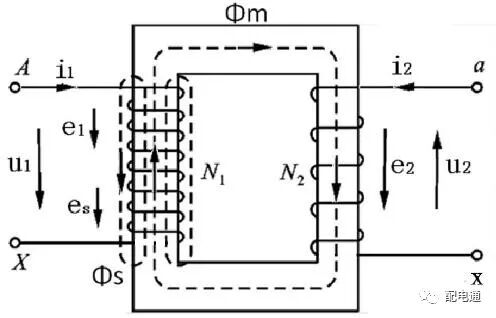

电路分析

1. 主磁通：ɸm 漏磁通 ɸs

2. 自感电动势 e1、es

3. 互感电动势 e2

4. I1=i0 i2=0 u1=-e1 u2=u20=e2

空载运行时 ，主磁场由原边电流产生。当原边绕组加额定电压时，副边绕组空载电压即为副边额定电压。

空载电流

主要用来产生主磁场，因此也称为励磁电流；同时也为变压器产生损耗，称为空载损耗。

空载损耗

变压器空载时，原边侧从电源吸收少量的有功功率，用来供给铁损和原边绕组铜损。由于空载电流和原边绕组铜损均很小，所以空载损耗近似等于铁损。

变压器负载运行

负载运行是指变压器的原边绕组接到额定电压、额定频率的电源上，副边绕组接负载时的运行状态。

电路分析

1. 主磁通ɸm由原、副边电流i1、i2共同产生。

2. 漏磁通ɸ1s由原边电流i1产生。

3. 漏磁通ɸ2s由副边电流i2产生。

4. e1、e2：自感+互感；e1s、e2s:自感。

变压器负载运行时 ，主磁场由原、副边电流共同产生。

负载运行电流

变压器负载运行时，原副边电流可以分为两个量，一个为励磁分量，一个为负载分量。

电磁关系将原、副边联系起来，副边电流的变化都会引起原边电流的变化。

负载运行功率的损耗

铁损PFE空载运行与负载运行时，基本不变。

原、副边绕组铜损：Pcu1=I12R1  Pcu2=I22R2 ;原、副边绕组铜损与原、副边电流的平方成正比，所以是可变损耗。

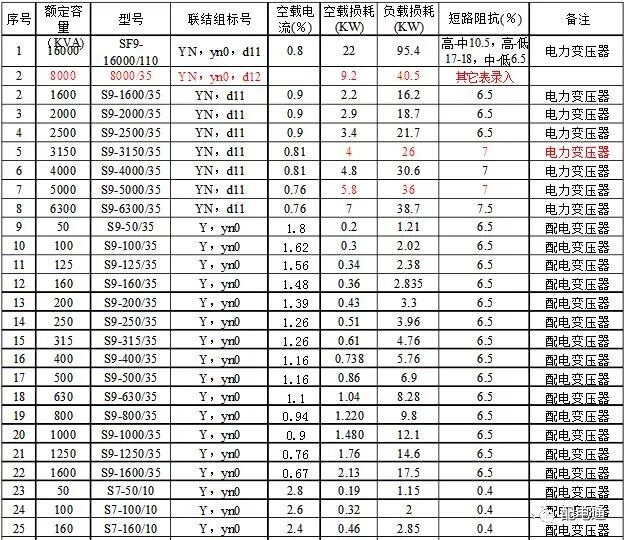

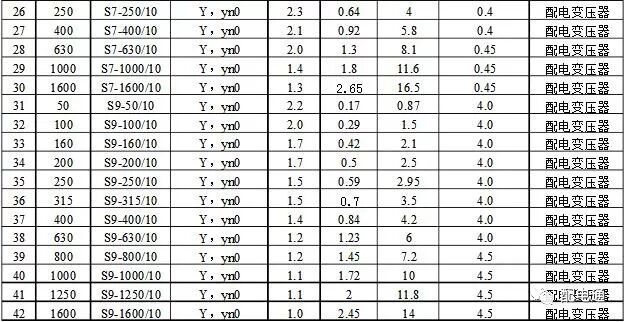

常用变压器损耗参照表1

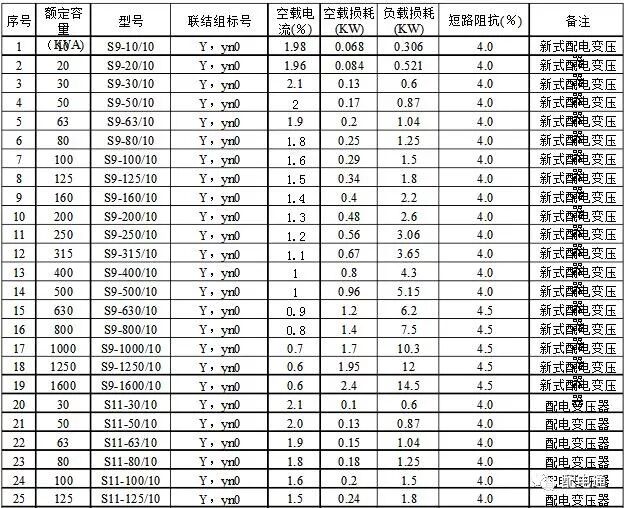

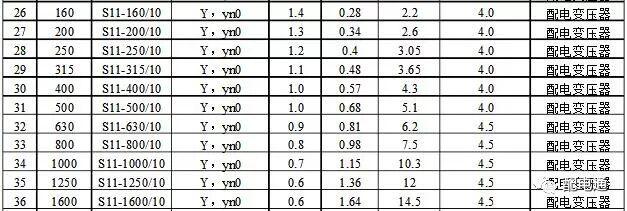

常用变压器损耗参照表2
