想看懂电气原理图，这些电气符号和识图技巧必须学会！

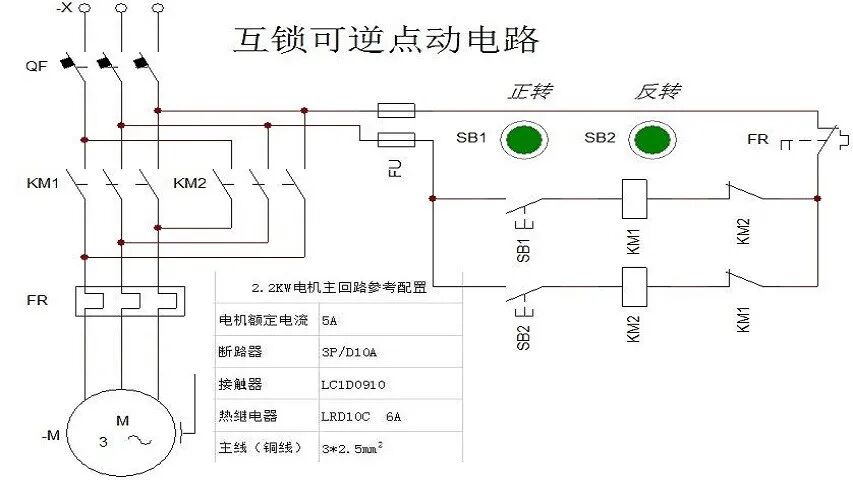

一、电器原理图是由主电路和辅助电路组成。主电路通过的的电流较大它给用电器提供动力电源，主电路通常再图纸的左边或者上面（如下图所示）。

辅助电路是控制主电路的通断，所以又叫控制电路或控制回路一般在图纸的右边或下边（如下图所示）。

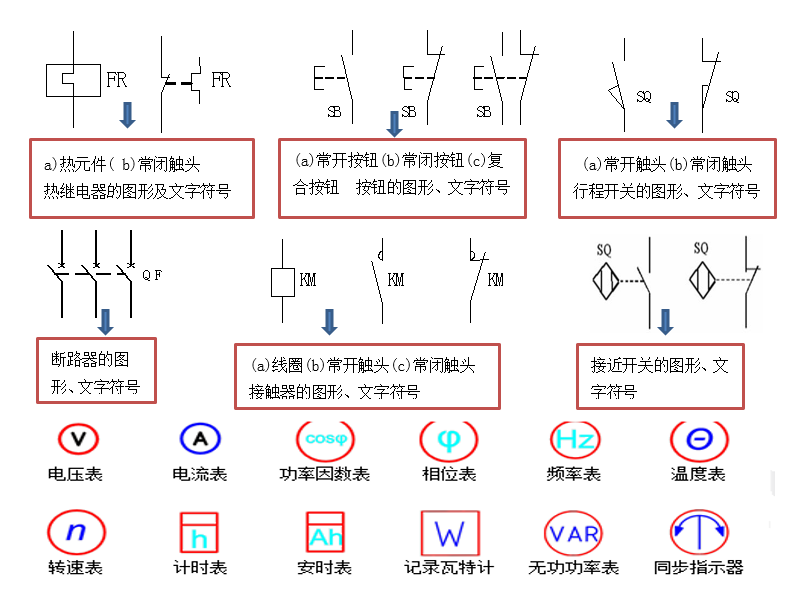

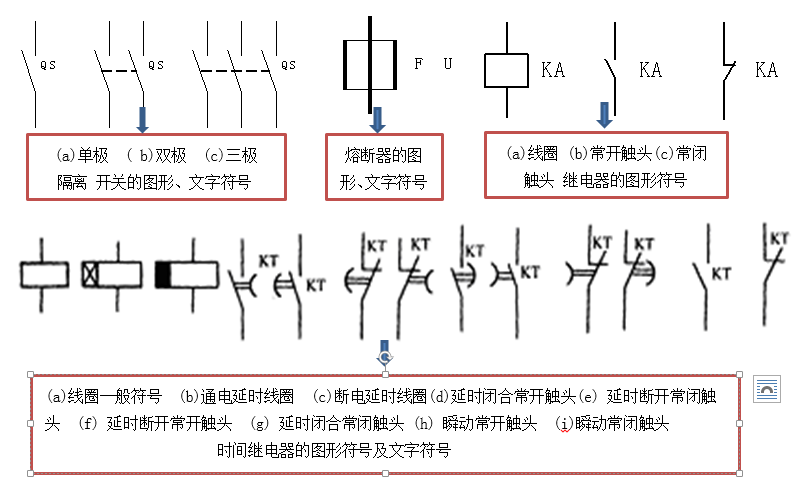

二、熟记电气图形符号是阅读电气原理图的基础，下面就是我们常见的电气图像符号。

三、查看电气原理图的步骤

先看主电路再看辅助电路最后看信号电路、保护电路等。
