抬头显示系统HUD（三）：HUD显示内容

作者 | HYZY

出品 | 焉知

一、 HUD显示内容

HUD的初衷是帮助驾驶员减轻认知负荷，提升对当前情势的感知能力。通常可在HUD上显示的信息包括：车辆信息和外界信息。

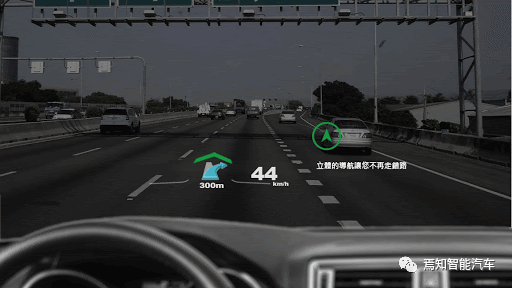

图 1  HUD显示内容

1. 车辆信息

车辆信息指能够反映当前车辆状态的信息，HUD一般通过车载总线获取，具体包括以下四类：

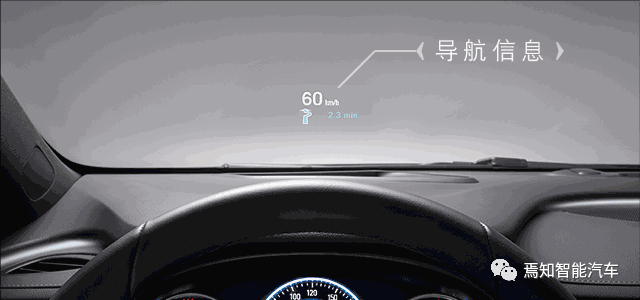

图 2  车辆信息

1) 核心信息

指在传统仪表上显示的部分重要信息，如车速、转速、里程、油量等。

2) 提示信息

指在车辆行驶过程中需要显示部分提示信息，如挡位、转向灯、远光灯、雾灯、车内温度、瞬时油耗等。

3) 报警信息

包括请求驾驶员接管、安全带提醒、燃油/电量不足、发动机状态、车门状态、驻车状态、机油剩余量、胎压、安全气囊状态、玻璃清洗液存量等。

4) 附加信息

指部分车型上的特色功能信息，如四驱模式、转向模式、驾驶模式、天窗及天窗开启状态、座椅状态、底盘状态等。

2. 外界信息

HUD除了可获取车辆自身的状态信息外，还可通过与外界的交互获取更多外界信息，具体包括：

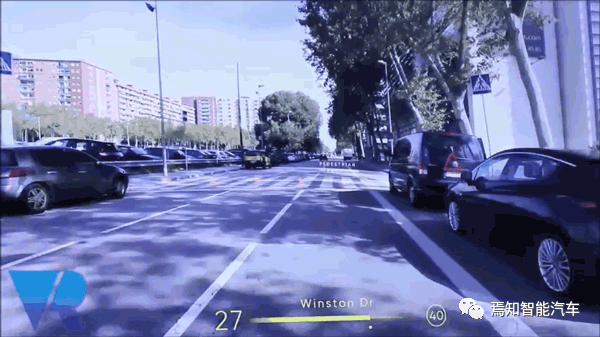

图 3  外界信息

1) 出行

包含有定位、地图、导航、行人/障碍物检测、车道保持辅助等信息。

2) 安全

主要显示来自智能驾驶系统感知到的实时交通情况，以辅助驾驶员安全驾驶，包括：超速预警、前车碰撞预警、车距信息提示、交通信号灯提示、道路安全预警、远程故障诊断信息等。

3) 生活

主要指通过车联网获得的交通违章信息、保养信息、停车场车位信息、代驾预定等。

4) 智能办公

如微信、邮件、电话、语音/视频会议、文档处理等。

5) 娱乐

如音乐和电台的播放控制、音量控制、影音媒体播放及控制等。

二、 HUD显示设计

1. 布局原则

根据交互设计中的希克定律：一个人所面临的选择越多，做出选择所花的时间就越多，当面临选择的数量增加，做出决定的时间也会跟着增加。

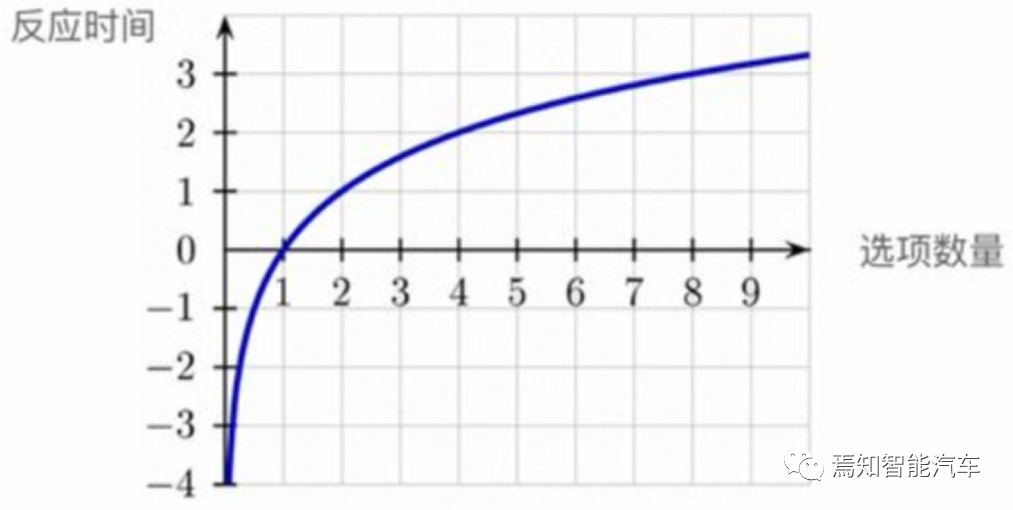

图 4  希克定律

因此，HUD界面上实时呈现的主要设计元素数量最好保持在1-3个以内，呈现最关键信息的设计元素（或视觉元素组）数量最好只有一个。最快的获取关键驾驶车辆信息是HUD界面布局的出发点，使用过程中不需要驾驶员思考就能获取信息是最佳的设计。

2. 显示区域分类

根据所显示信息的重要程度，可将HUD的显示区域划分为三个部分：

• 核心显示区域：用于持续显示，或随行车情况的变化自动同步激活显示；

• 辅助显示区域：层级交替共享显示；

• 随机显示区域：基于车联网和大数据的实时信息，根据实时道路与车辆状态信息进行显示。

HUD界面上显示的内容与方式通常允许用户自定义，但为防止过多信息的显示给驾驶员带来视觉负担，要对显示的信息总量进行控制。

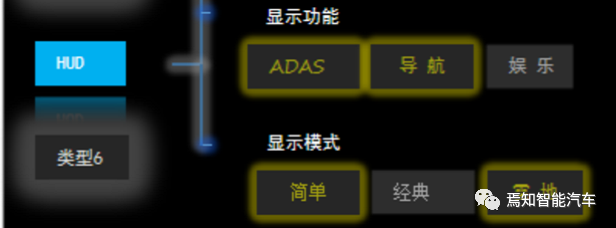

图 5  用户自定义HUD

此外，大部分生活、办公、娱乐功能的信息不属于辅助驾驶界面的显示内容，可以将其设置为低车速或驻车状态下才在HUD虚像界面上显示，而此时它们可以占据核心功能显示的区域。这类界面可采用移动互联终端信息扁平化的模式来构建，以确保其操作的便捷。
