硬核拆解！液体铝电解电容内部构造剖析

来源 | 数码之家

作者 | ljlun

电解电容是电容的一种，其采用金属箔为正极（铝或钽），与正极金属箔上氧化膜（氧化铝或五氧化二钽）是电介质，阴极由导电材料、电解质（电解质可以是液体或固体）和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。

注意电解电容正、负不可接错，当然过年时还是可以试试。

最常见的电解电容就是铝电解电容了。

• 铝电解电容器按固定方式可分为：引线型铝电解电容器，螺栓式铝电解电容器。

• 按电解质类型可分为：液体铝电解电容器、固态铝电解电容器、混合铝电解电容器。

• 其结构形式主要有两种：一种是箔式卷绕形的（液态电解质），另一种是铝粉烧结多孔块状的（固态电解质）。

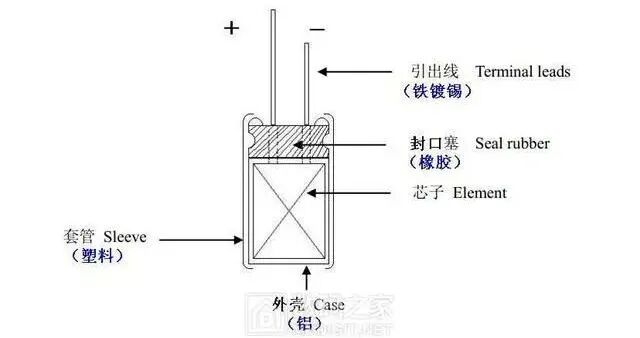

本文图解液体铝电解电容，先附铝电解剖面示意图：

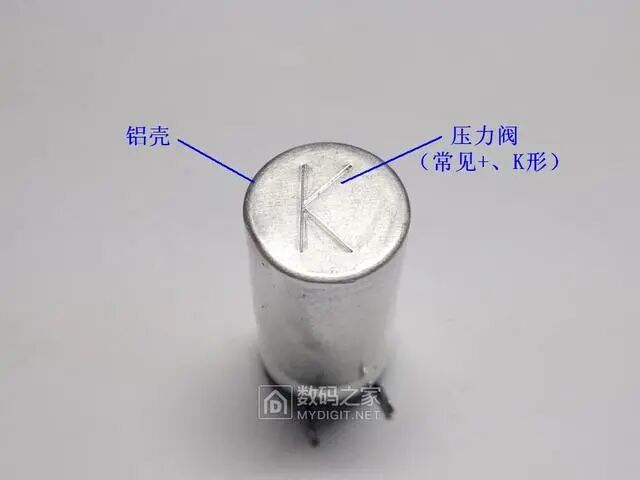

上实物了，电容外观：

封口塞也是个压力阀，大体积电解在铝壳顶端也会设置一个压力阀。

撕开外壳，味挺冲的。

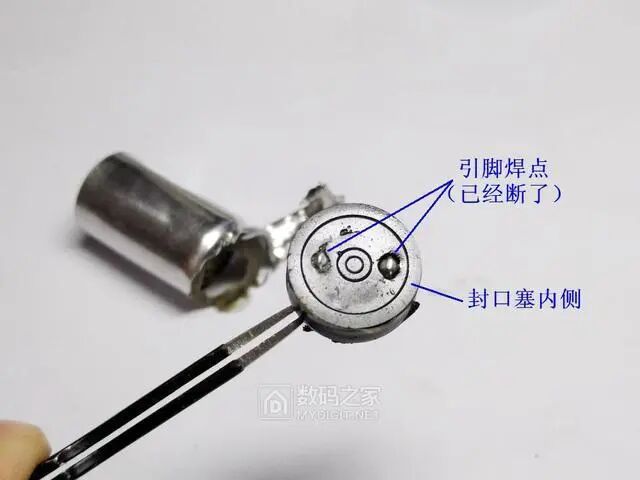

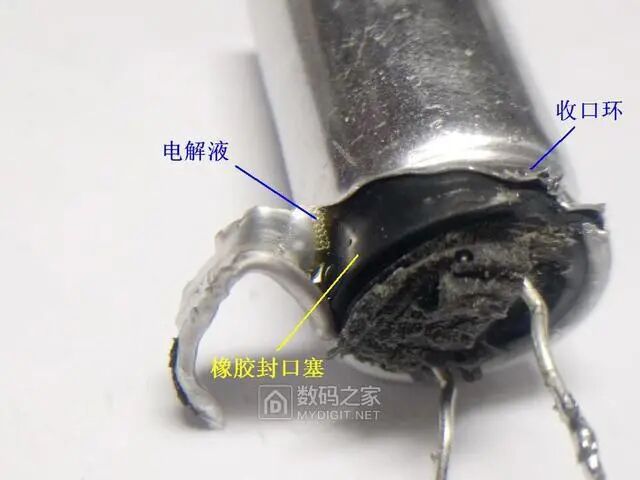

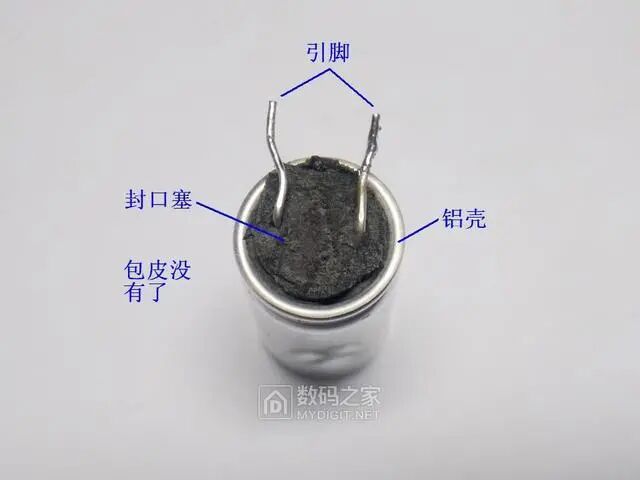

引脚与封口胶塞。

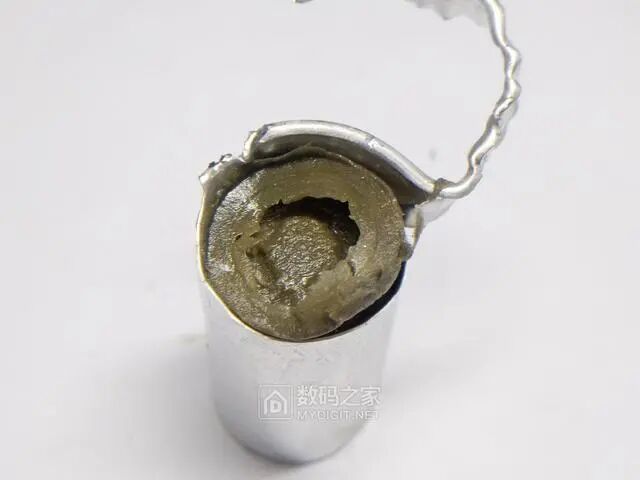

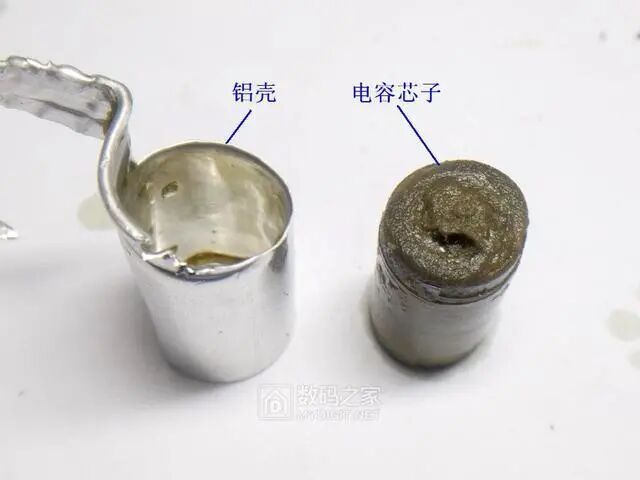

因为引脚断掉了，所以芯子留在铝壳里。

抽出电容芯子来。

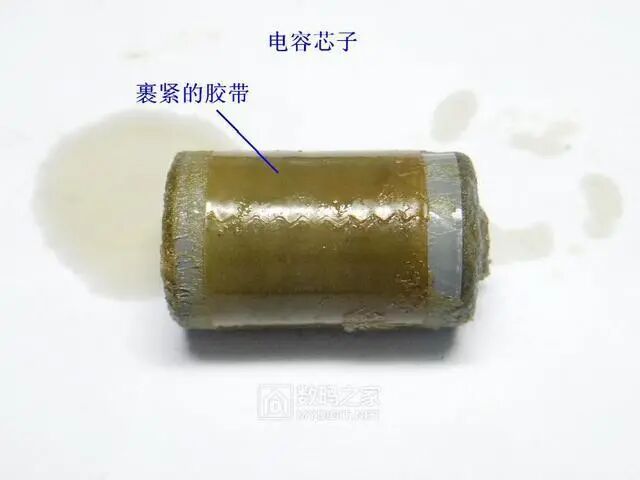

芯子表面有紧固的胶带。

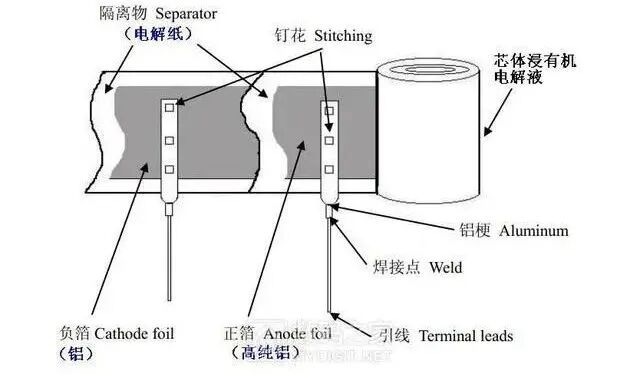

又来张电容芯子分解示意图，预习一下：

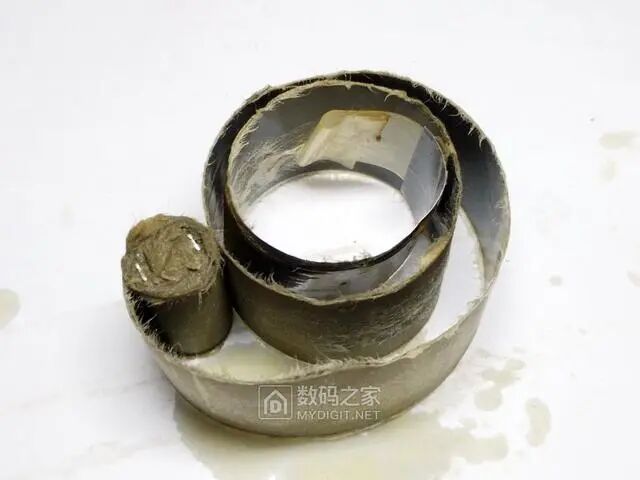

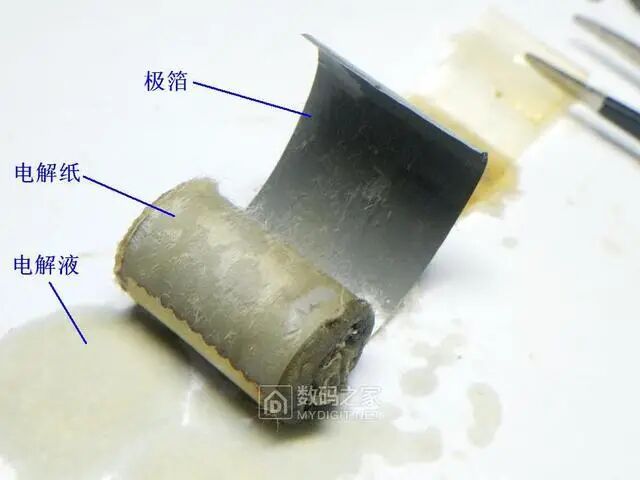

剥离胶带后，卷绕的铝箔就能松开了，浸在纸上的就是电解液（液体电解质）。

剥呀剥。

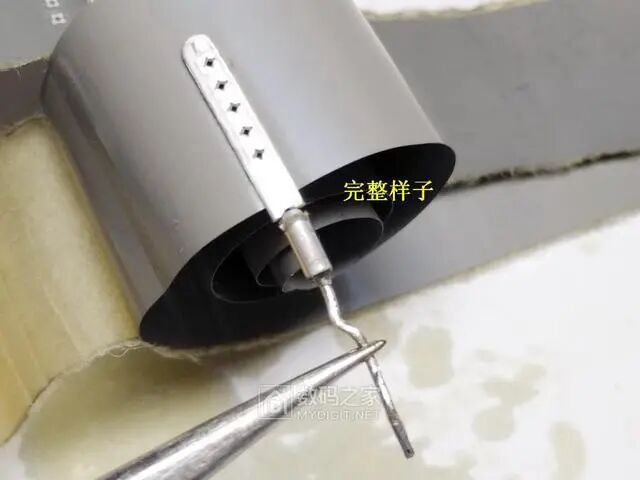

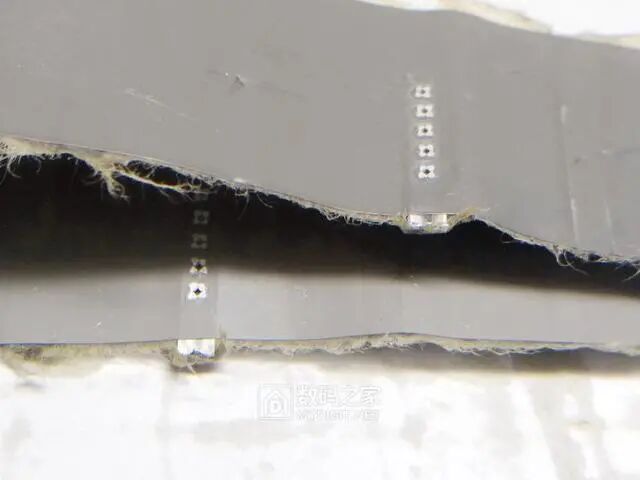

看到引线连接位置了。

双层，一正一负。

一负，准确说铝箔只是方便作为负极的电解液导电用的。

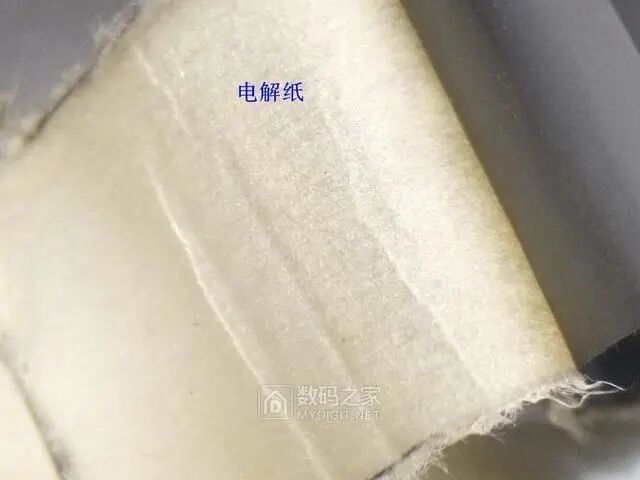

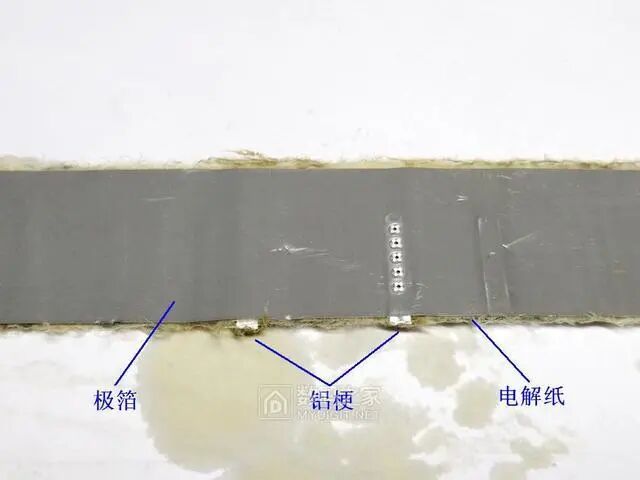

中间有层电解纸，浸润了电解液（真正的负极）。

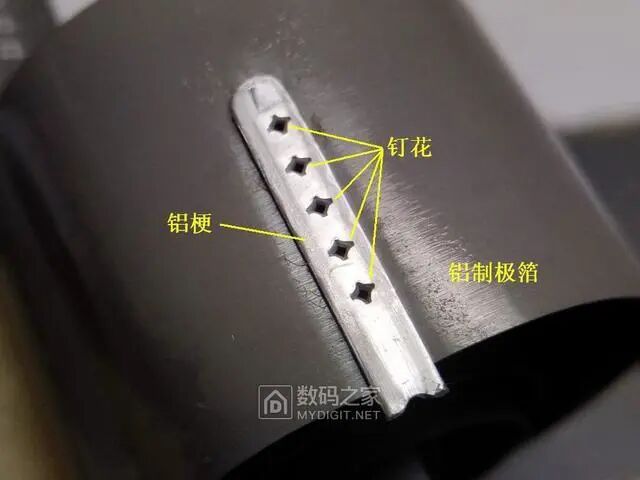

再看铝箔引出的铝片（铝梗）为了增大电容容量，实际铝箔表面被蚀刻成锯齿状以加大表面积。

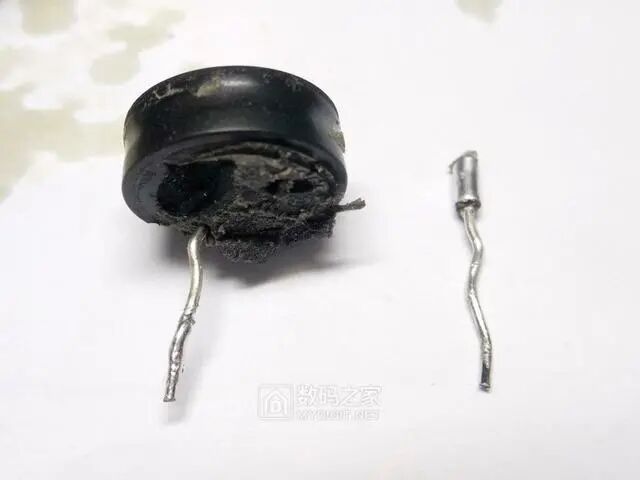

从胶塞上拔出引脚。

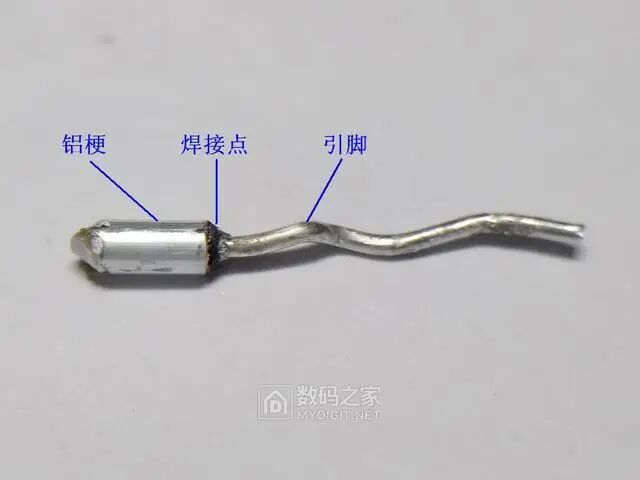

结构是这样的。

与铝梗连接原本该这样。

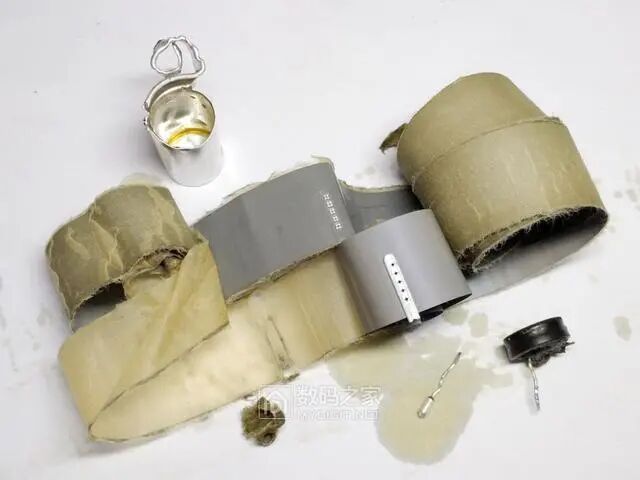

完了，全家福。

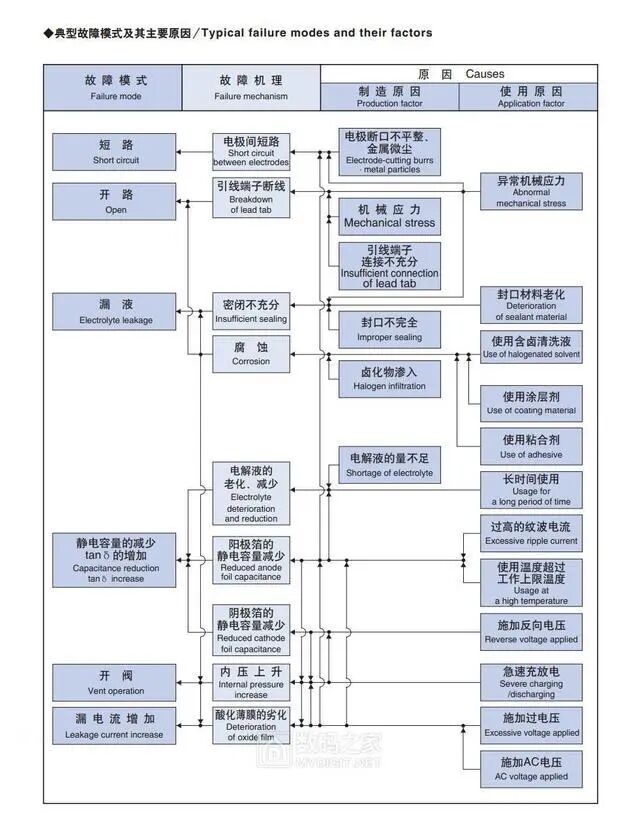

最后再附上电解电容典型故障模式及其主要原因：

液体电解电容最关键部分就是电解液了，常规水系溶剂、高温用的无水有机溶剂，配方都是核心技术。

目前国内液体铝电解电容和日本的主要差距就在低温和高压性能上，江海、艾华、华威这些国内一线品牌差距倒是不大了。

听日本那边说为提高电解电容性能、改善容量和成本，已经开始生产同时含有液体和固体电解质的电解电容了，称为混合电容。
