【知识分享】30.orcad原理图文件怎么进行DRC的检测？

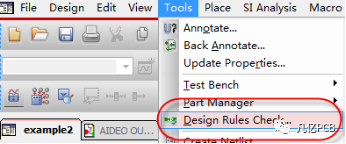

答：第一步，选择原理图的根目录，然后执行菜单Tools-Design Rules Check，进行设计规则的检查，如图3-61所示；

图3-61 进行DRC检查示意图

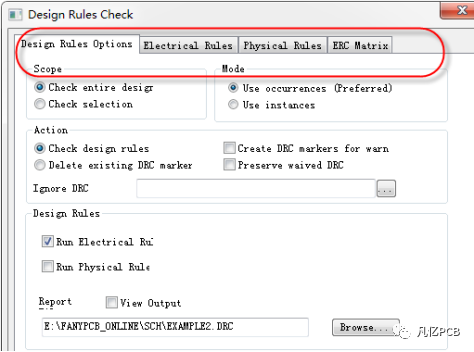

第二步，弹出的DRC检测界面中，有4项的参数可以设置，可以依次进行选择，如图3-62所示，Design Rules Options为检查的参数设置，Electrical Rules为电气规则检查参数设置，Physical Rules为物理规则检查参数设置，ERC Matrix为DRC矩阵设置是否报DRC。

图3-62 DRC检测设置示意图
