ABAQUS二次开发|findAt函数创建集合的使用方法

关注微信公众号:仿真社,回复“findAt”获取源文件

Abaqus二次开发时,经常会遇到getSequenceFromMask,用此命令创建的集合是掩码编码,若集合是作为优化变量,则不具备操作性,应该尽量避免使用它。findAt函数是解决这一不足的有力武器,findAt函数是通过坐标点的方式来创建point、surface、cell集合,具有参数化的特点,方便控制。

1.问题描述

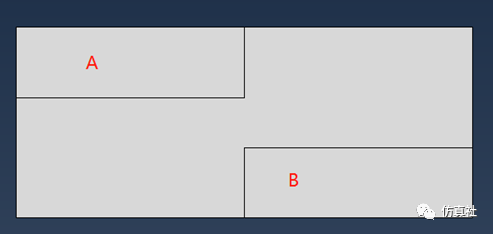

a)  建立A B 两个区域的集合

ABAQUS二次开发|findAt函数创建集合的使用方法的图1

图1 A,B区域图

有限元模型的长宽分别为60mm,25mm,A区域的位置为x小于30y大于18;B区域的位置为x大于30,y小于7

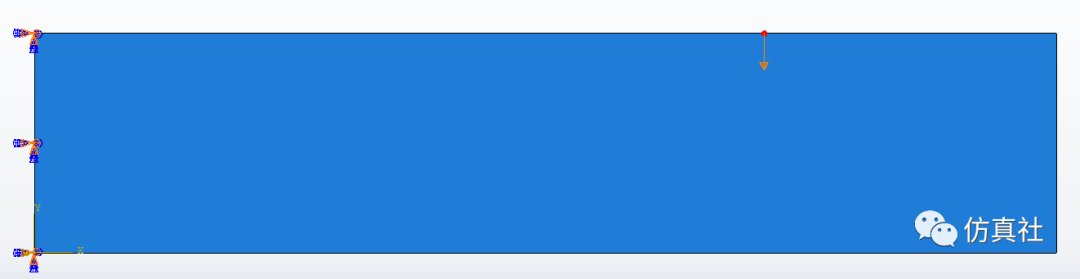

b)为优化集中力位置,使用findAt()函数在悬臂梁的顶部创建一个施加集中力的可变集合(图2)。

ABAQUS二次开发|findAt函数创建集合的使用方法的图2

图2悬臂梁模型

2.技术路线

2.1创建AB区域的集合

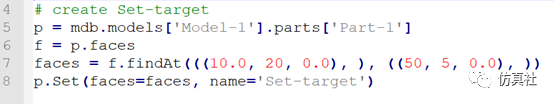

findAt函数是利用区域内的一点坐标创建集合,因此选择A区域的坐标(10,20,0),B区域的坐标(50,5,0),为新创建的集合命名为Set-target,代码如下:

ABAQUS二次开发|findAt函数创建集合的使用方法的图3


2.2 创建点的可变集合

创建点集合的思路为:如果点在线内(不包含端点),则首先创建一个基准点,然后对模型基于基准点进行切分,最后创建集合;如果点在线的两端,则直接创建集合。图2展示了实现该功能的代码,主要是一个判断功能,保证创建的点集合在模型上,否则就报错。

ABAQUS二次开发|findAt函数创建集合的使用方法的图4

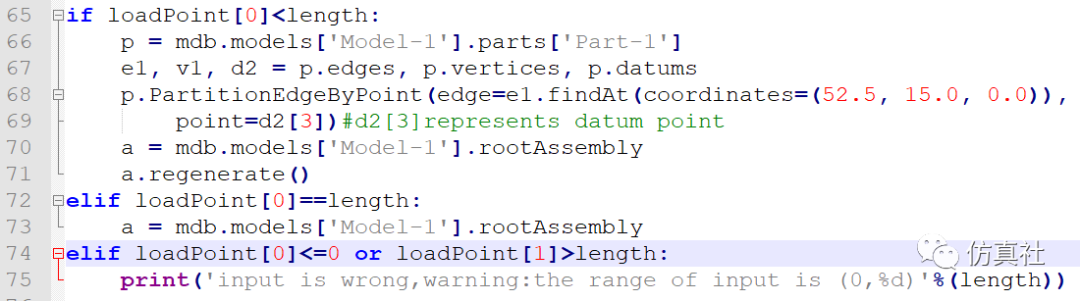

图3 判断是否需要进行切分

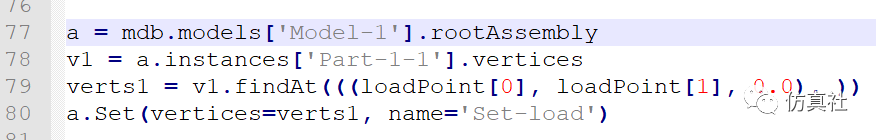

下面展示了实现创建集合功能的代码,其中findAt函数实现了对加载集中力位置的定义。在定义点时,用到的一个对象是vertices,即顶点,这也就是为什么要切分的原因。模型只有切分了之后才会有顶点!

ABAQUS二次开发|findAt函数创建集合的使用方法的图5

图4 创建集合

3.结果

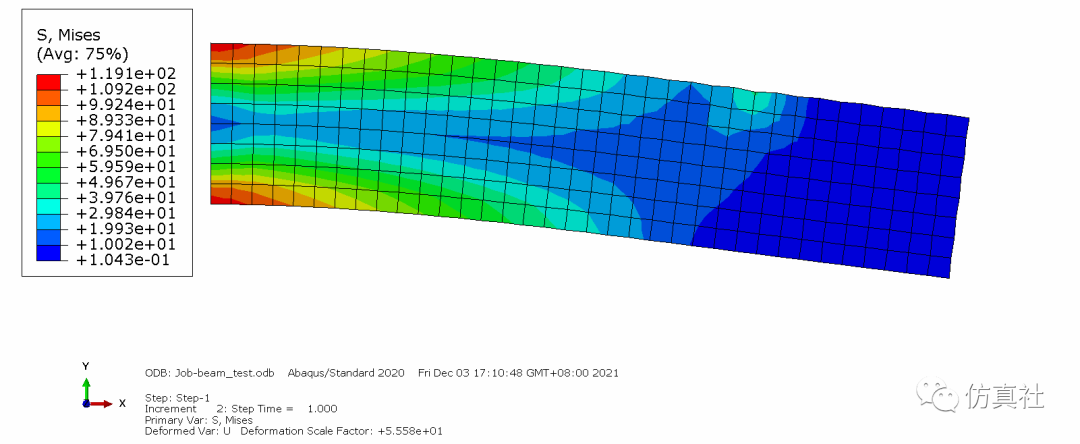

ABAQUS二次开发|findAt函数创建集合的使用方法的图6

图5 应力云图

4.结论

演示了使用findAt函数参数化建立了集合的流程。 该模型完整代码可在后台回复“findAt”获取。下期给大家分享一个python reader编译器,可实时显示.rpy代码,助力高效 二次开发。若没有第三方软件协助,一个模型成百上千的代码是多么的令人抓狂 ABAQUS二次开发|findAt函数创建集合的使用方法的图7 ABAQUS二次开发|findAt函数创建集合的使用方法的图8 ABAQUS二次开发|findAt函数创建集合的使用方法的图9
