CAD中如何进行X、Y两个轴向不等比例缩放图形？








CAD中有缩放（SC）命令来进行图形的尺寸缩放，但缩放命令只能进行等比缩放，即X、Y各个轴向上的缩放比例相等。有些情况下，我们希望图形沿不同轴向按不同比例缩放，如果遇到这种情况怎么办呢？
方法有以下两种：
一、如果图形简单，需要X或Y单方向调整尺寸可以使用拉伸(S)命令
拉伸命令就是将图形被框选选定的顶点等特殊点按指定方向移动，从而达到修改图形尺寸的目的。拉伸的方向和尺寸可以通过输入坐标或指定目标点来确定，拉伸可以将图形沿X或Y轴轴向拉长或缩短，也可以沿其他方向进行缩放变动。因此，在某些情况下拉伸可以满足不等比例缩放的需要，其中圆、椭圆等一些图形是无法被局部拉伸的。如下案例为正方形水平往右拉伸100的前后对比

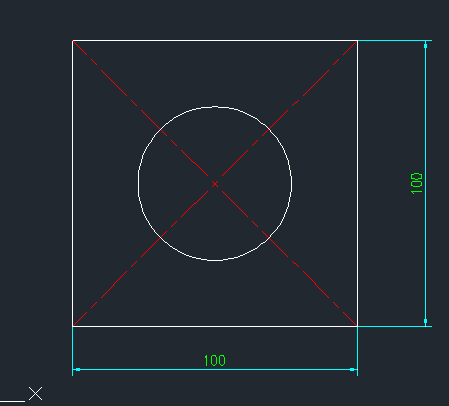

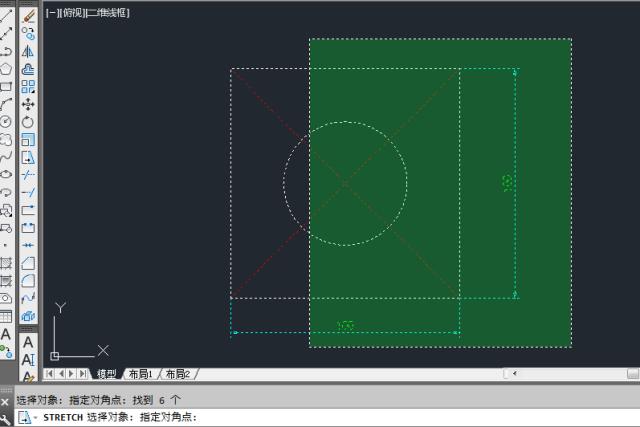

拉伸前及拉伸选定的框选区域如下图

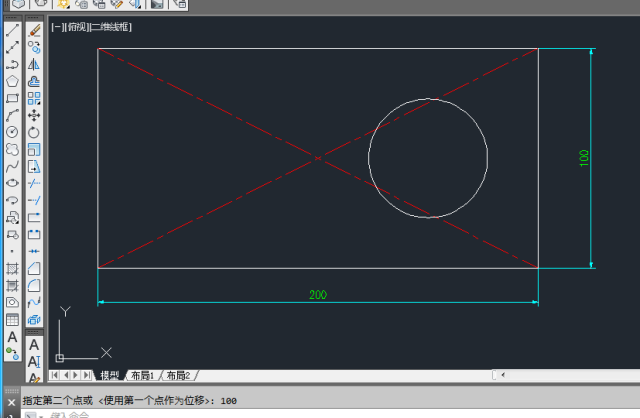

水平向右拉伸100后的结果
二、将不等比例缩放的图形做成图块，调整图块各向比例。
这种方法是实现真正的非等比缩放最直接的方法，步骤如下：
1、用图块B命令将图形创建为图块。

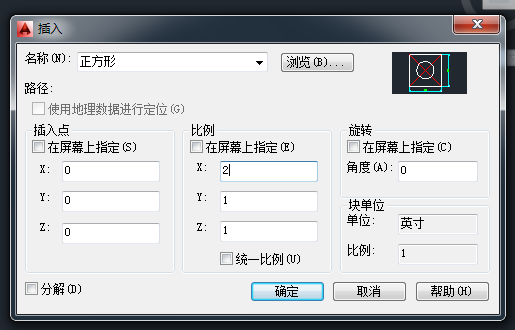

2、用快捷键i插入刚创建的图块，并在插入对话框中设置各轴向比例，如下图所示。此步也可选定块通过特性面板（CTRL+1）中修改图块各轴向的比例。
定义的块如下图
插入块时的比例设置图

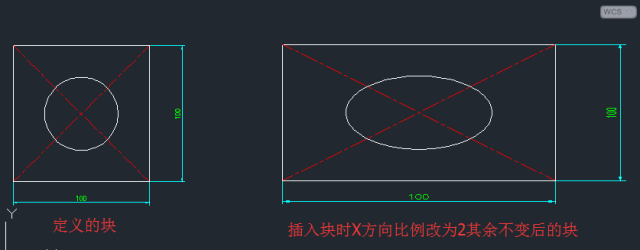

定义的块和修改比例插入后的对比图

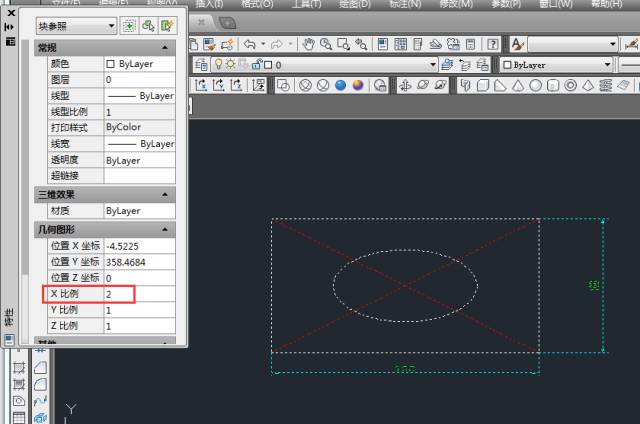

特性面板（CTRL+1）修改方法如下

3、如果需要图形变回分解、可编辑状态的话，需要炸开X图块。
如果此图块的创建仅是为了缩放其他地方不会再进行此块的插入，最好用PU命令将这些临时定义的图块清理掉。
对图块进行不等比缩放，不仅会带来图形外观的变化，一些图形数据也会发生变化，例如炸开这样的图块，圆会变成椭圆，如上图中圆和椭圆所示。

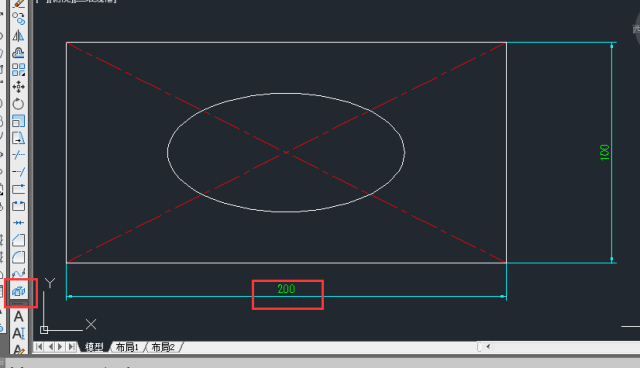

通过上图可知，如果要缩放的图形包含标注，在图块被缩放后，标注尺寸值不会变，但文字和箭头都会变形，但炸开后，标注会恢复正常，标注值也会自动更新。块分解后的图形如下图：
