基于Comsol LiveLink与Creo的参数化仿真


01

研究背景

当研究一个CFD仿真问题时,若几何在研究过程中保持不变,那么只需将几何简化完毕后,并将对应的网格导入到求解器里面就可以了。后续研究集中放在边界环境等设置方面。
当几何体变化时,且研究对象与几何尺寸和位置等紧密相关,那么按照上述操作方法则显得繁琐。
之前讨论过Workbench下SpaceClaim脚本参数化建模,其难点在于脚本的编写,优点在于Fluent计算速度较快;
本次采用 Comsol与Creo协同仿真,将Creo里面的参数通过LiveLink与 Comsol同步。更改几何可在Creo里面操作,这样同步后附加在Comsol里面的边界条件保持不变。
基于Comsol LiveLink与Creo的参数化仿真的图1

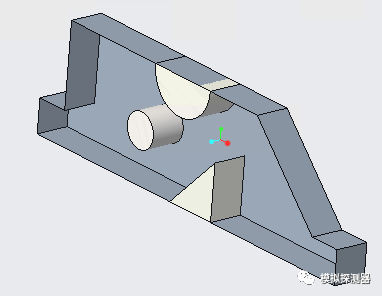

图1 Creo几何模型示意图

基于Comsol LiveLink与Creo的参数化仿真的图2

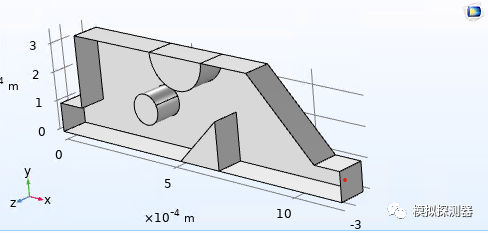

图2 Comsol几何模型
注: Comsol里面几何下的联合体功能相当于DM里面的From New Part操作,可以形成共享几何体,不需要进行布尔操作再进行共享操作。


02


Live Link接口

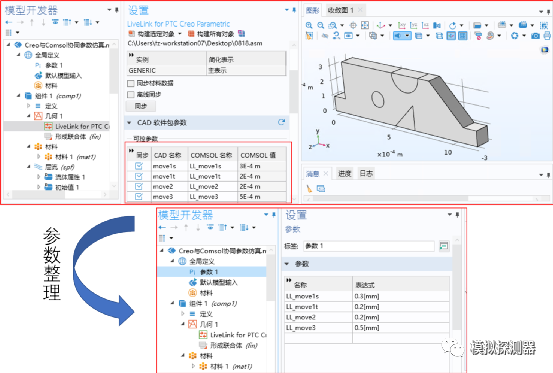

通过Comsol几何菜单栏的Live Link接口将Creo里面的几何同步过来,如下图3所示;
基于Comsol LiveLink与Creo的参数化仿真的图3



03


设置参数化扫描

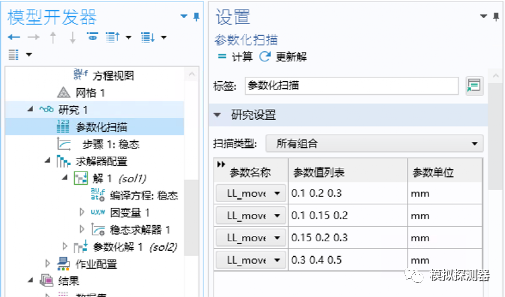

设置固体区域的位置参数,一共有4个参数变量,本次将每个变量设置为3个,总共计算工况81个,全部统计在后处理。
基于Comsol LiveLink与Creo的参数化仿真的图4

04

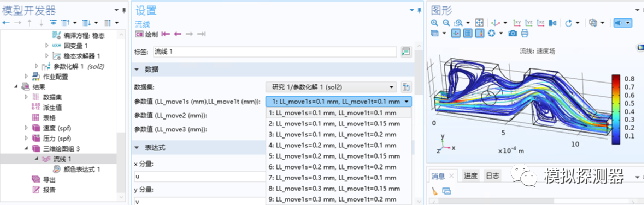

结果可视化

基于Comsol LiveLink与Creo的参数化仿真的图5


05

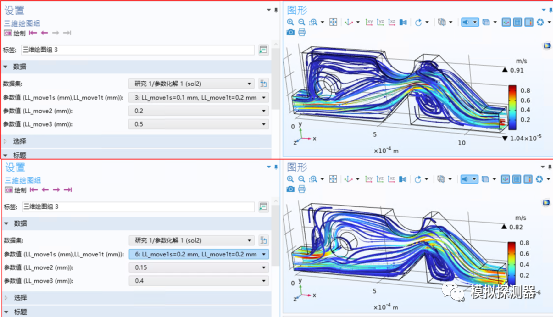

不同流场几何分析

基于Comsol LiveLink与Creo的参数化仿真的图6


05


总结

  • Creo与Comsol协同仿真,可以不在Comsol里面修改几何,并且原有的边界条件不用更改;

  • 在Comsol里面可以对导入的Creo参数进一步细分,模拟出不同几何下对应的仿真结果;

  • 便于与结构工程师讨论几何与文件传输,提高仿真效率;

  • 对于大型几何,Comsol在CFD方面计算速度明显慢于Fluent;


此就不对比哪款CFD软件,以个人喜好为主
