UG NX的三维如何导出成CAD的二维图 ug工程图导出cad


众所周知的UG中的是三维图,CAD一般使用都是二维图,如果我们想要把UG中的三维图导出到CAD的二维中,我们应该如何操作呢?

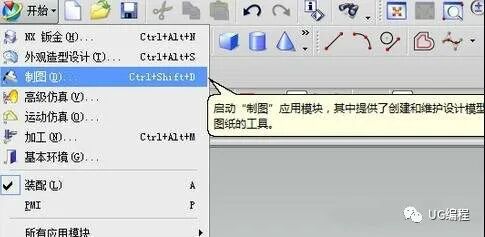

1.首先,我们在UG中将【建模】环境转换到【制图】环境。

UG NX的三维如何导出成CAD的二维图   ug工程图导出cad的图1

2.新建一张图纸页

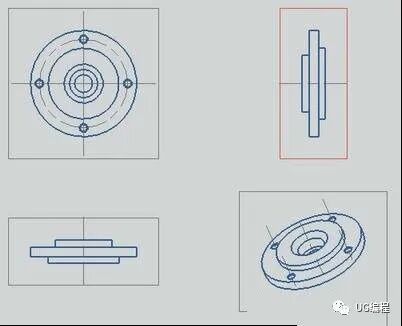

3.我们将基本的视图添加到图纸页面上,参考下图。

UG NX的三维如何导出成CAD的二维图   ug工程图导出cad的图2

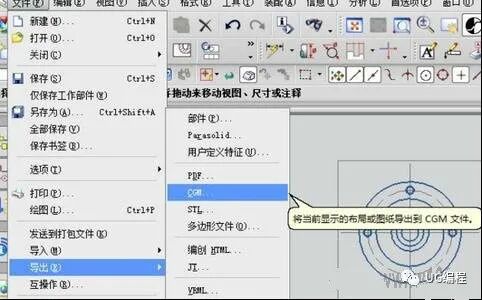

4.我们再将图纸文件导出为CGM的格式文件,参考下图。


UG NX的三维如何导出成CAD的二维图   ug工程图导出cad的图3

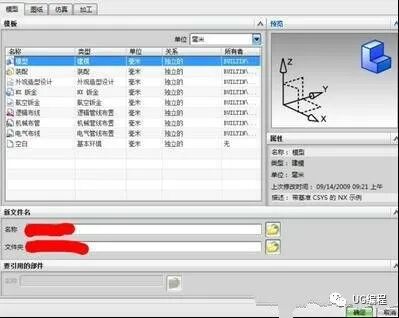

5.我们再次新建一个模型的文件,参考下图。想学UG编程可以联系小编QQ:1139746274领取UG资料。


UG NX的三维如何导出成CAD的二维图   ug工程图导出cad的图4

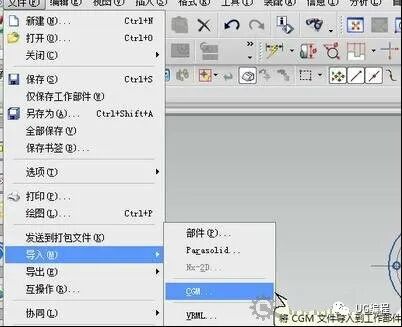

6.我们再导入CGM的文件,打开。


UG NX的三维如何导出成CAD的二维图   ug工程图导出cad的图5

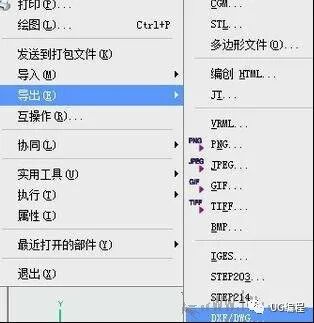

7.导出文件为DXF或者DWG格式文件。

UG NX的三维如何导出成CAD的二维图   ug工程图导出cad的图6

8. 这样我们完成了导出工作,到这里,我们3D转换到2D的工作就结束了,这个办法可以比较好的完成这样的转换。
