UG NX有限元分析教程-大致步骤

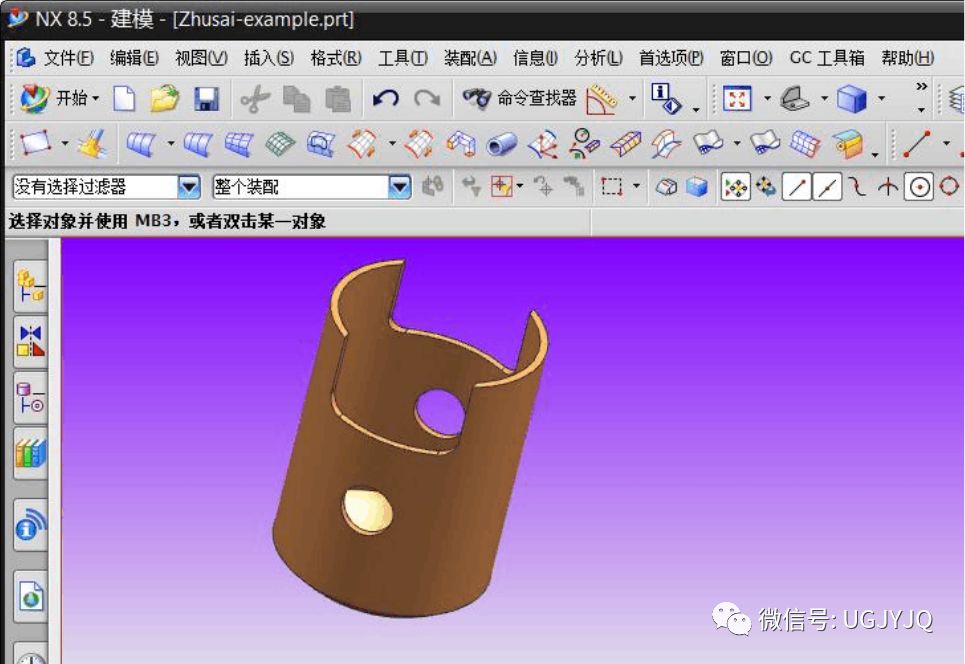

一、 打开一实体零件：

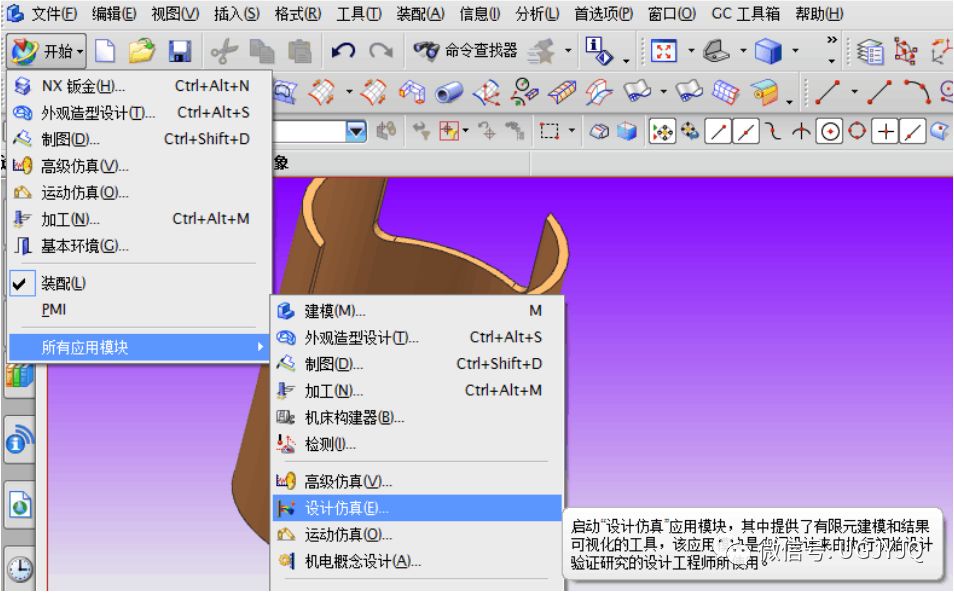

二、 点击开始，选择“设计仿真”

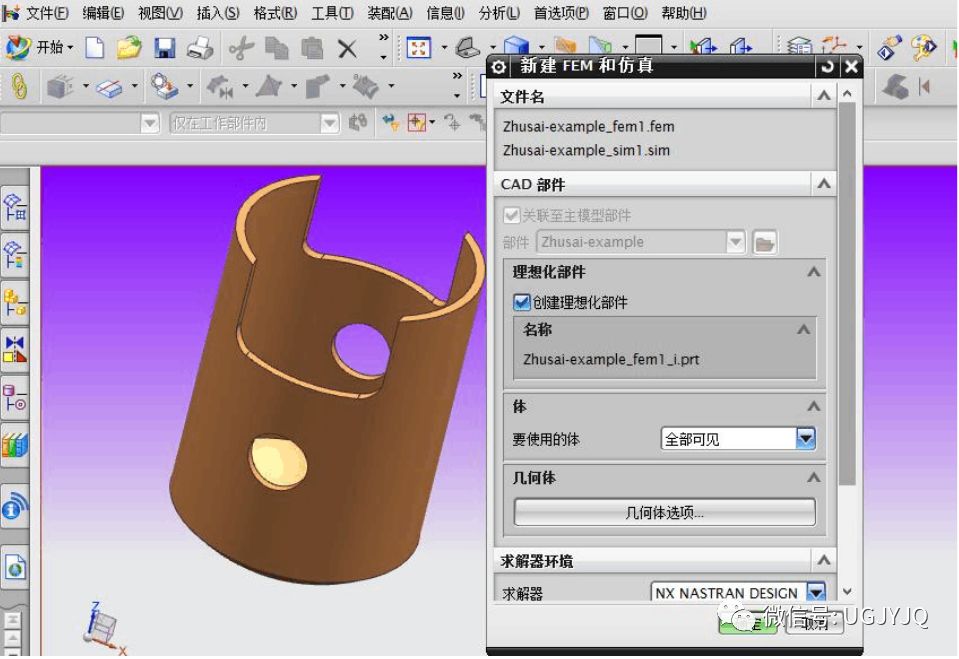

三、 点设计仿真后会自动跳出“新建FEM和仿真”窗口，点击“确定”

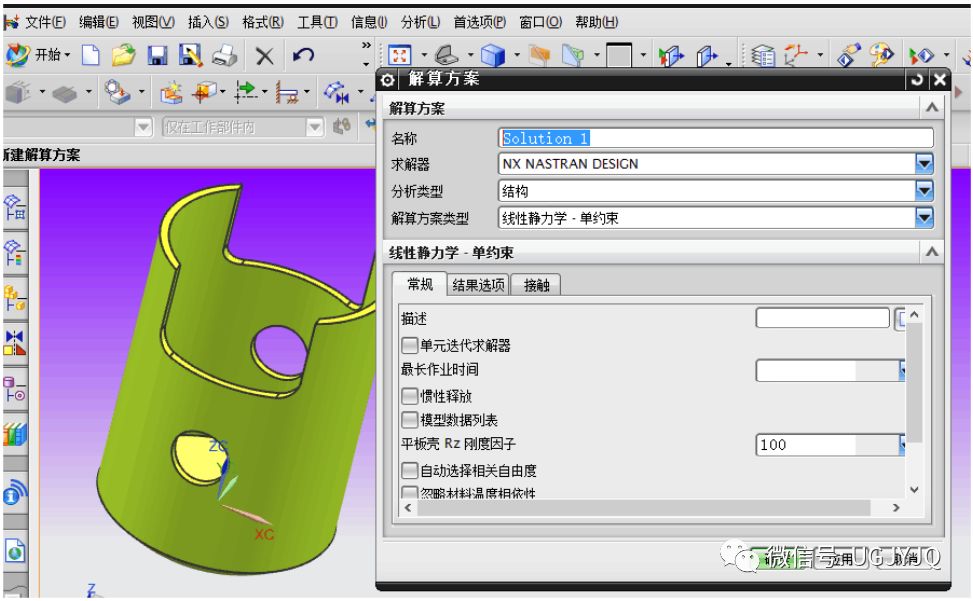

四、 确定新建FEM和仿真后，会自动跳出“新建解决方案”窗口，点击“确定” 

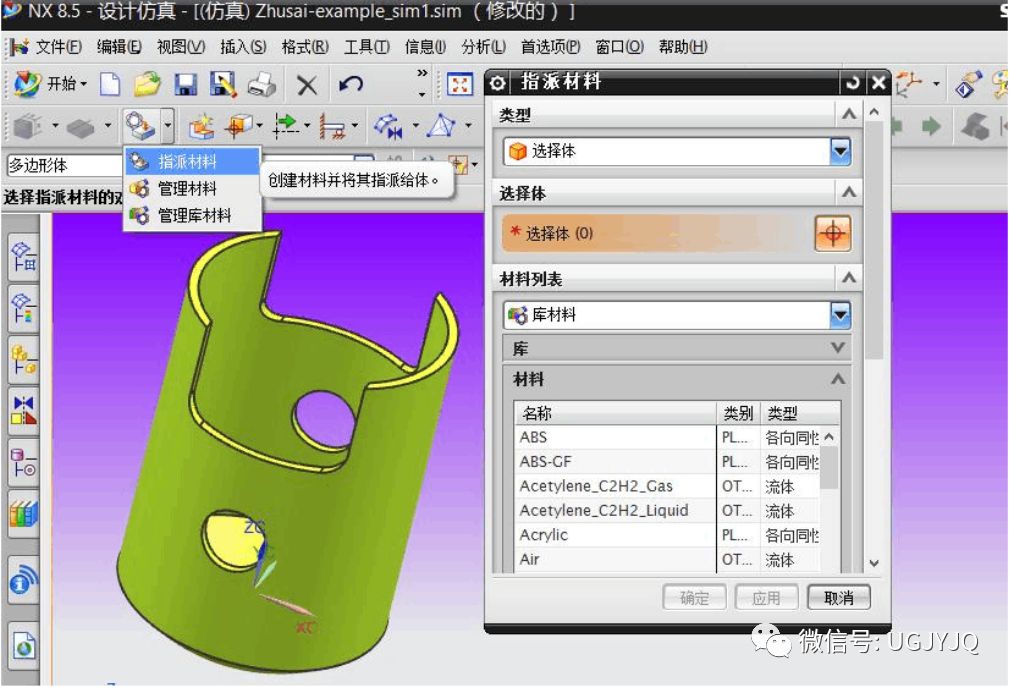

五、 指派材料，点击零件，选择所需要指派的材料，点击“确定”，本例为steel

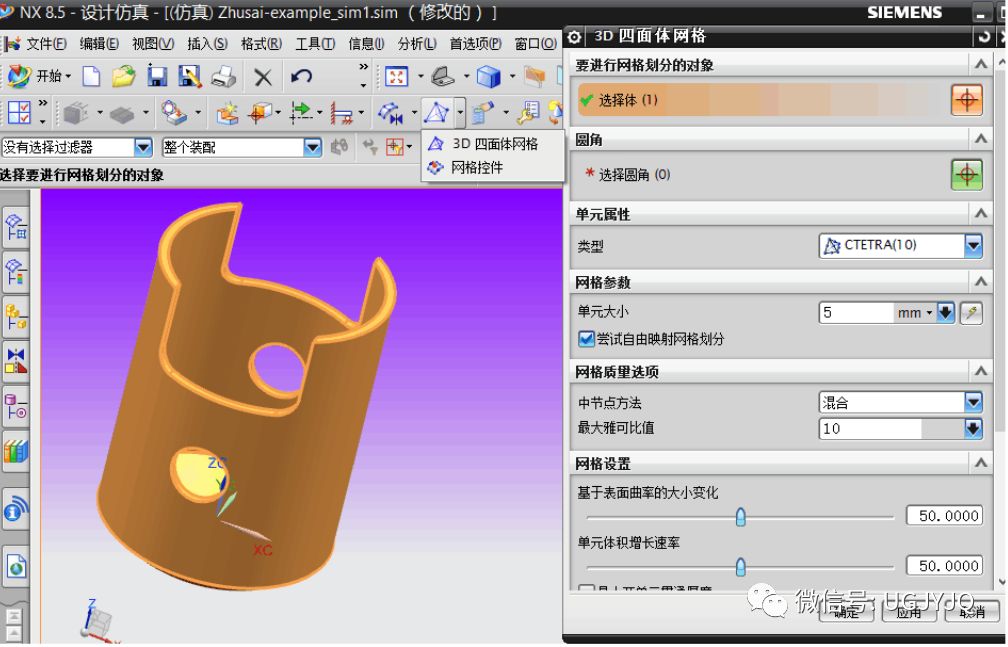

六、 生成网格，以3D四面网格为例：选择网格-输入网格参数，单元大小

 

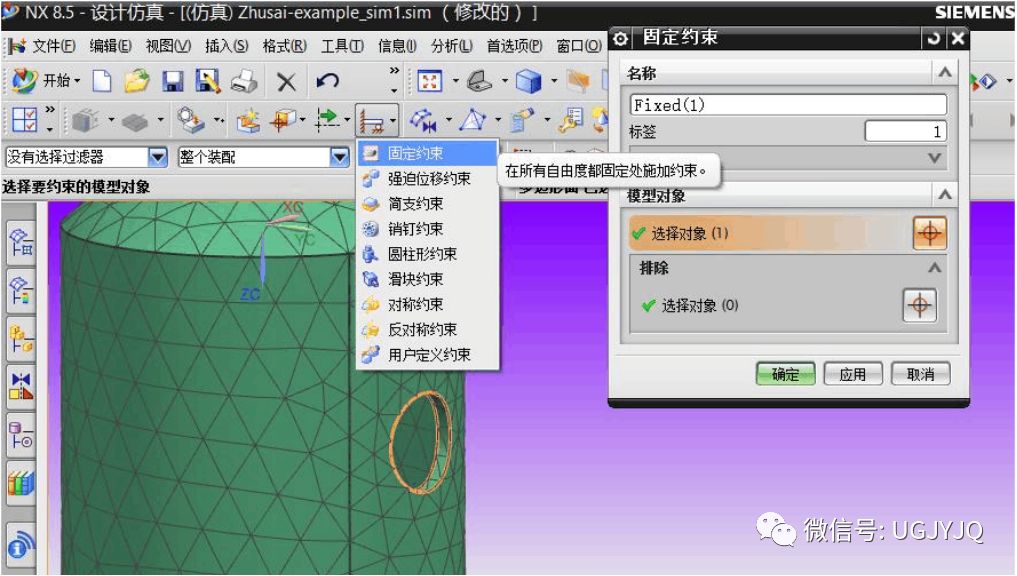

七、 固定约束，选择所需要约束的面，本例的两个孔为固定约束 

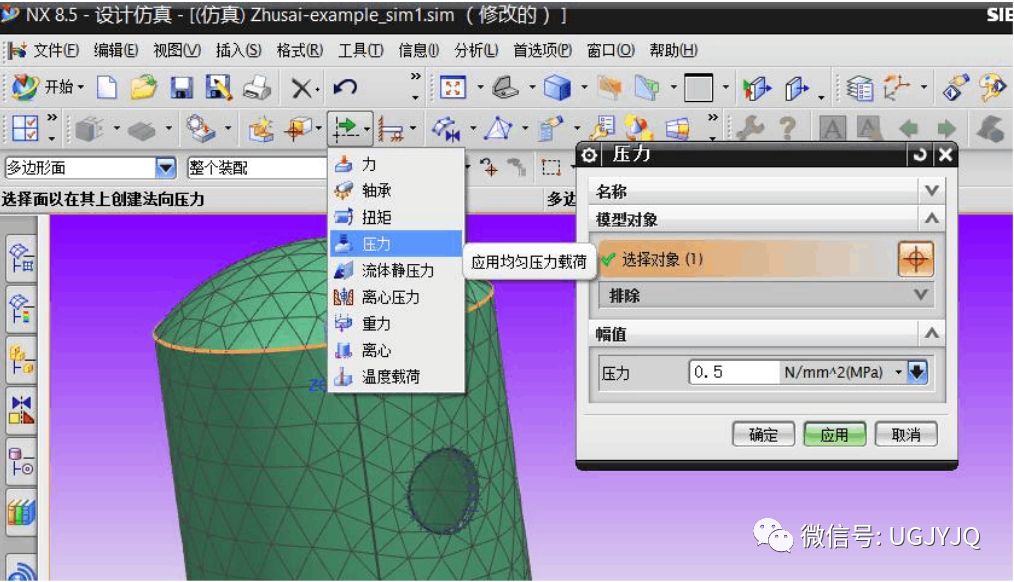

八、 作用载荷，选择作用力的面，输入压力的大小，本例按单位面积的承压 

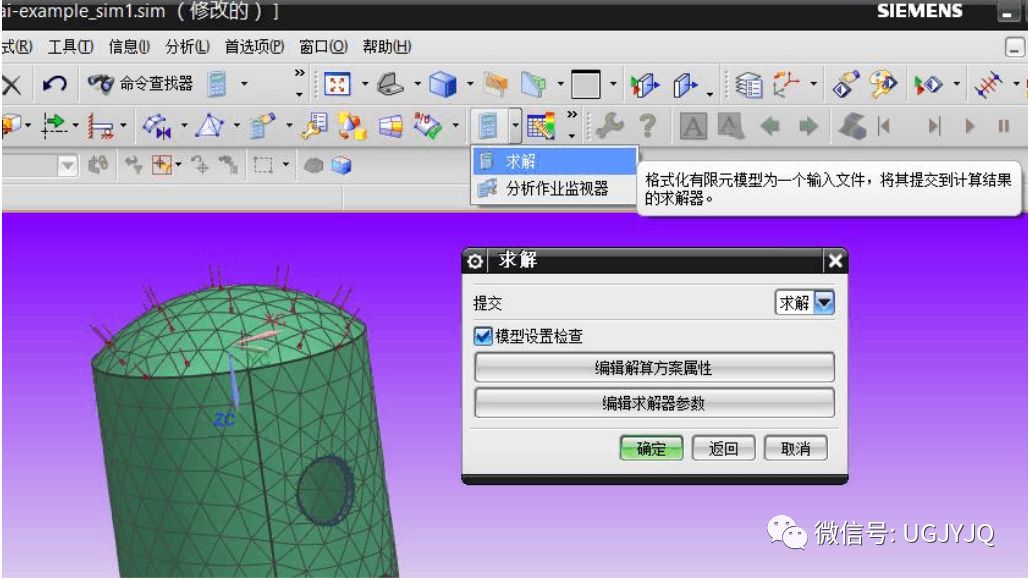

九、 求解，选择求解命令，点击确定

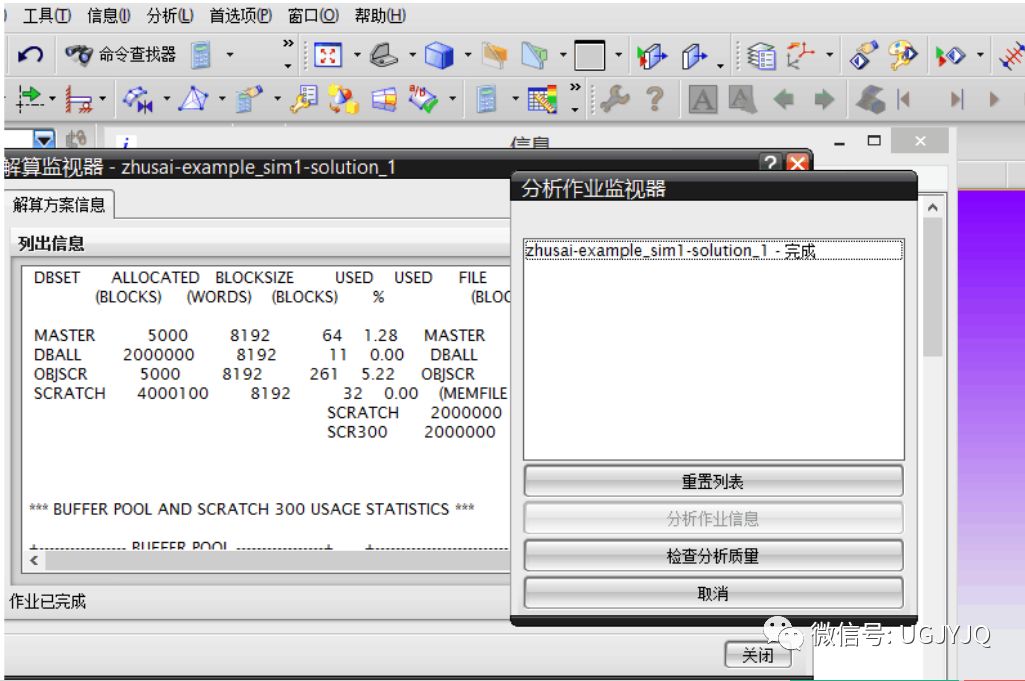

十、求解运算，系统会自动运算，显示作业已完成时，可关闭监视器窗口。

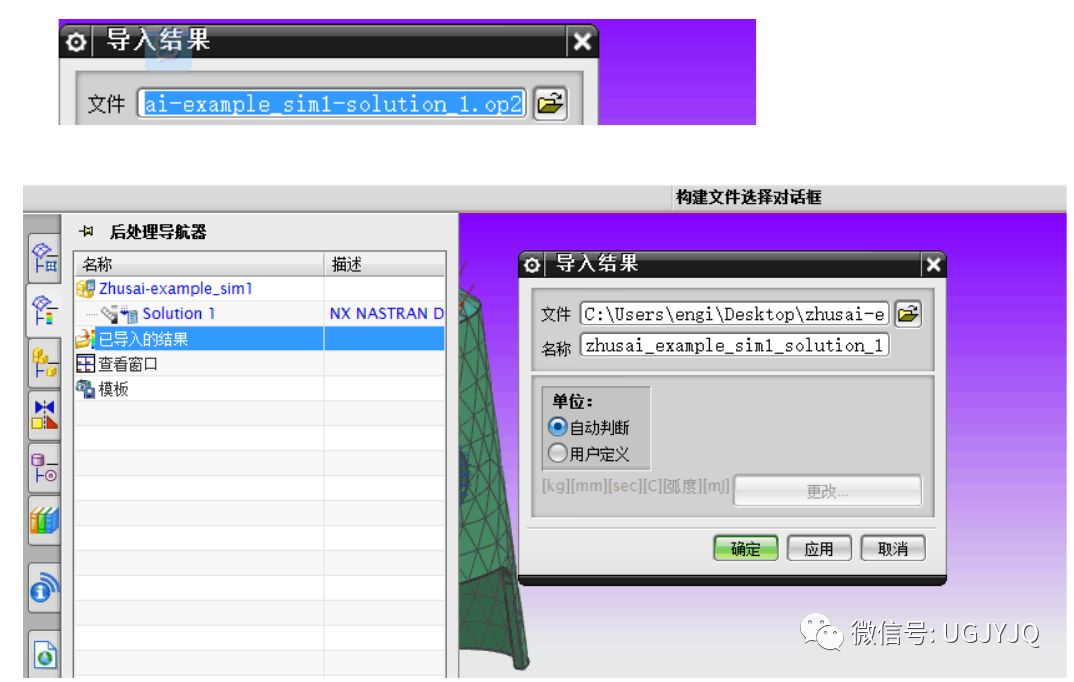

十一、导入求解结果，导入文件所在的路径。结果文件为。op2，点击确定。

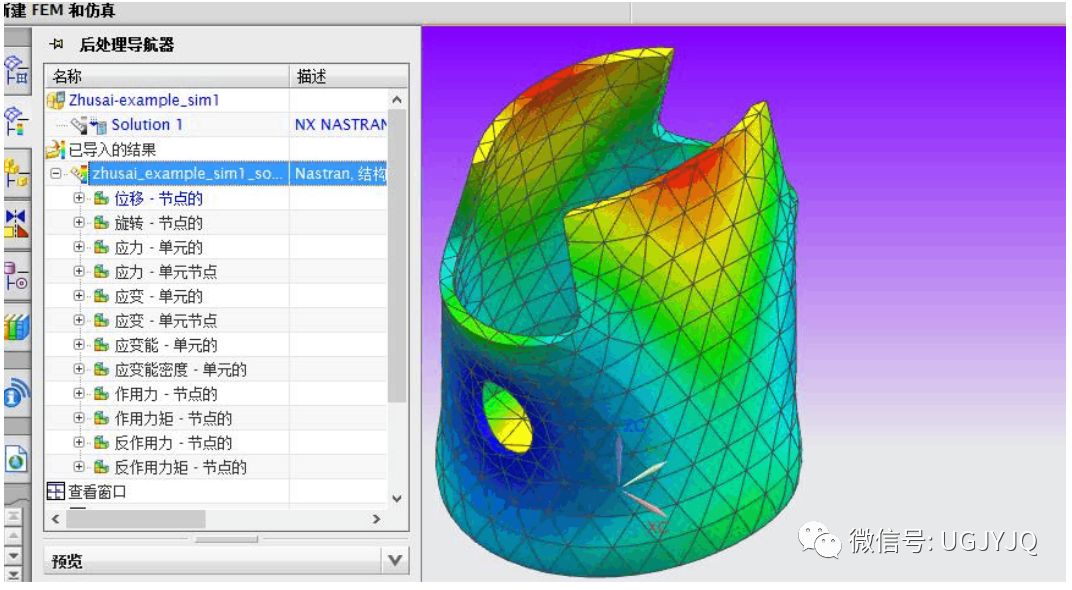

十二、查看有限元分析结果。
