AIFEM由南京天洑软件有限公司自主研发的新一代有限元分析(FEM)软件。AIFEM面向未来的工业仿真场景，立志引领仿真软件的发展潮流和方向。同时，软件致力于实现通用FEM软件的国产化替代，协助设计师、CAE工程师等用户解决结构相关的静力学、动力学、热力学等实际工程问题。

AIFEM 2022R2-SP1版本已于10月正式发布！此版本在AIFEM 2022R2版本的基础上，进行了多个功能优化和增强，并提升了用户的操作便利性。

提升几何模型操作便捷性

√ 利用模型树可以对几何零件进行快速显示与隐藏；

√ 模型树增加几何与网格关联显示，便于快速编辑和删除；

√ 支持多个模型在同一页面内独立仿真校核，无需创建多个前处理文件。

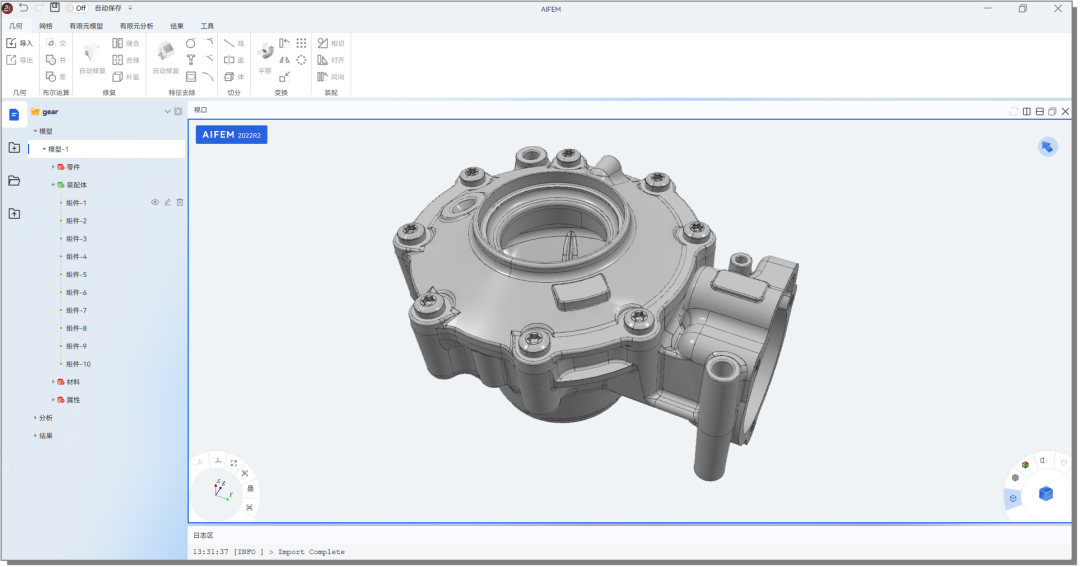

图1 AIFEM前处理操作界面

优化网格质量与控制参数

√ 融入工程经验，进一步优化自动网格的质量；

√ 提炼关键网格参数，便于用户控制；

√ 嵌入子菜单局部网格细化功能，满足多种场景的网格需求。

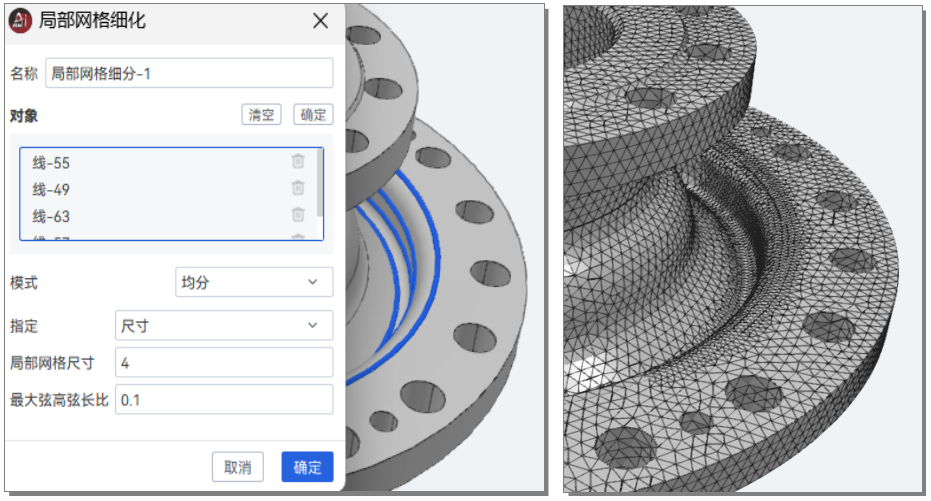

图2 局部网格细化控制

提升求解器计算效能

√ 优化刚度矩阵读写效率，提升静力学求解速度；

√ 增强对多核多线程并行运算的支持，充分提升运算效能。

SCR 前后烟气进出管路支撑 CAE 校核案例

• 背景描述

随着环保措施的日益严格，SCR烟气管路在环保工程应用中越来越多，尤其是在能源动力行业十分普遍。管路总成是整个SCR系统中非常重要的受力构件，其结构性能决定了SCR整机系统的良好工作状态的持续性。所以，有必要对管路总成进行力学的校核。其装配图和几何模型见下图：

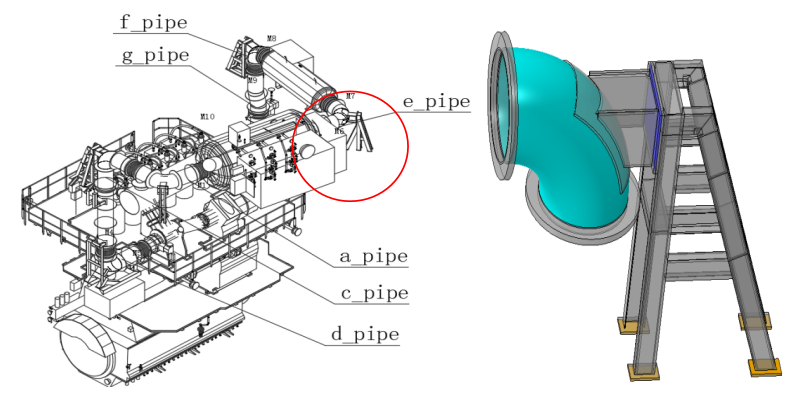

图3 管路安装装配图与管路总成模型

通常对管路总成结构性能校核的方式有两种，一是传统的实验，结果直观可靠，但周期长、成本高；二是采用CAE仿真，校核周期短、设计迭代快。本例利用AIFEM对管道总成进行快速的强度仿真校核和模态分析。

• 网格 模型

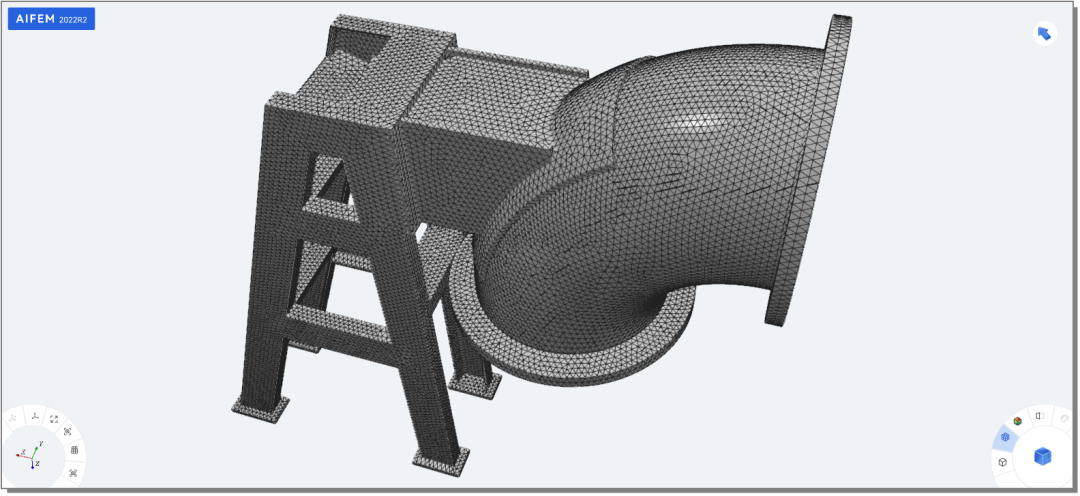

  图4 管路总成网格模型

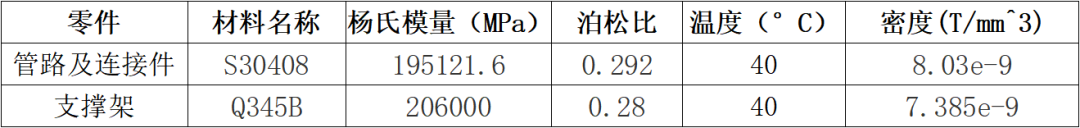

• 材料参数

• 边界条件

（1）静态工况：

约束：分布约束支撑架四个支脚底部；

载荷：在管路内表面施加0.4MPa压力载荷；模型整体受重力载荷：9806mm/s2

连接：管路、连接件与支撑架之间采用绑定约束连接。

（2）模态工况：

计算前12阶约束模态。

• 计算结果


（1）静力工况云图：

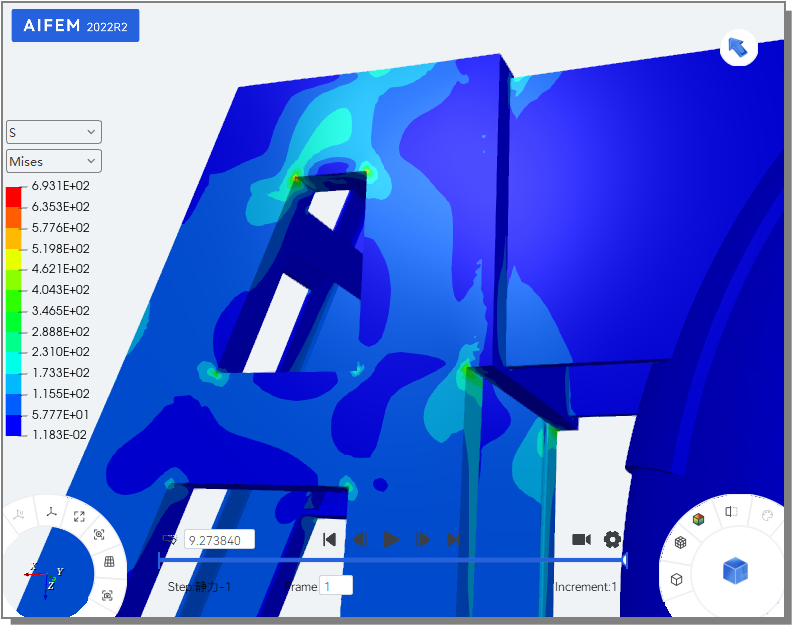

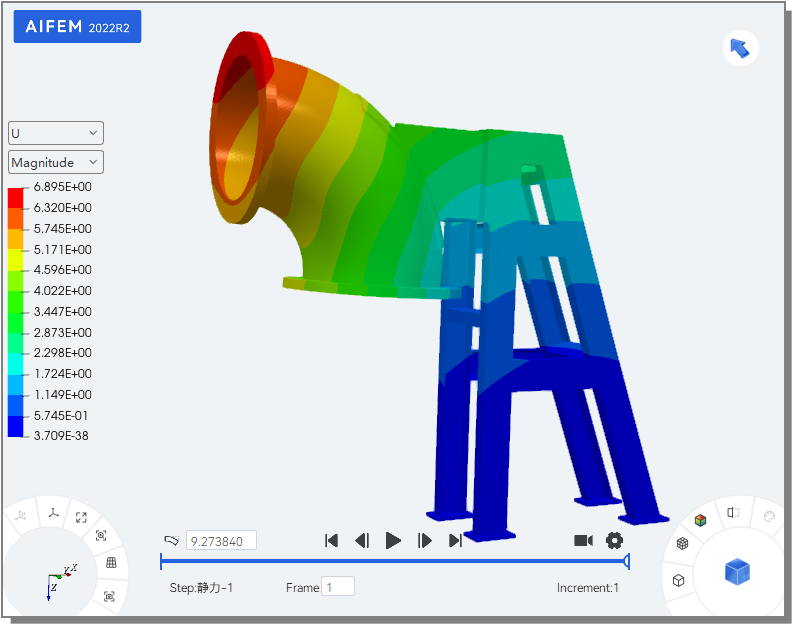

图5-a 管路总成静载变形云图	图5-b 管路总成静载应力云图

（2）模态振型云图：

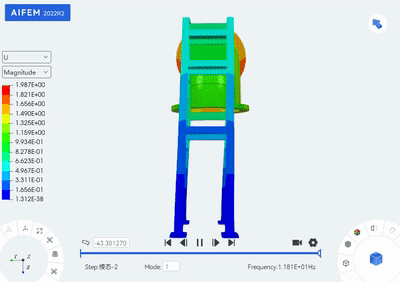

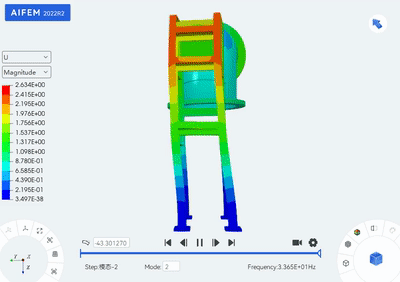

图6-a 第一阶弯曲模态振型-横向弯曲	图6-b 第一阶扭转模态振型-横向扭转

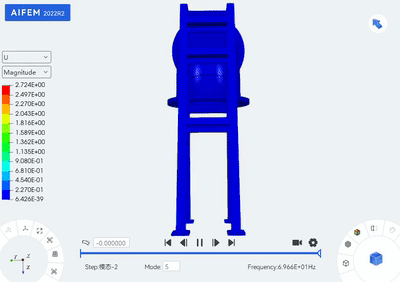

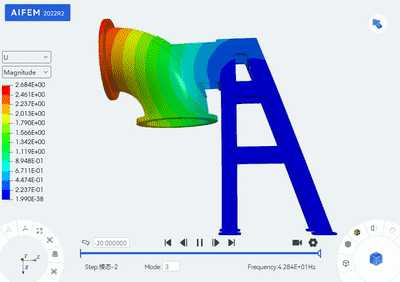

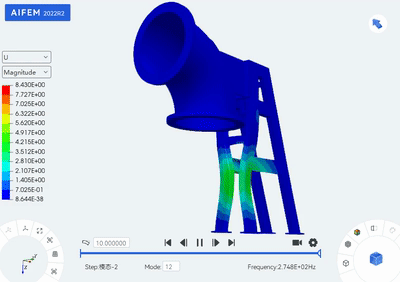

图7-a 局部模态-管路弯曲	图7-b 局部模态-管路扭转	图7-c 局部模态-支架弯曲

（3）模态结果数据表：

模态结果数据表展示了求解阶次的模态信息（本例中共12阶），包括固有频率、模态有效质量、模态参与因子等。

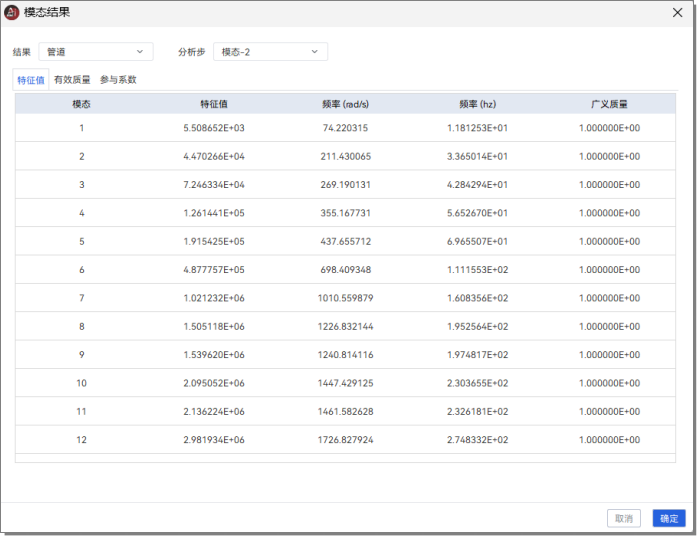

图8 模态数据表

AIFEM更多详细介绍及软件试用申请，请点击AIFEM——智能结构仿真软件前往查阅。
