Moldex3D模流分析之如何克服家电外观翘曲变形、成型周期过长难题

Moldex3D中国市场 2023年2月13日浏览：917

客户简介

Moldex3D模流分析之如何克服家电外观翘曲变形、成型周期过长难题的图1 客户：广州今宏信息科技有限公司

• 产业：电子业

• 解决方案：Moldex3D eDesign

• 国家: 中国

广州今宏是今明科技集团 (Jinming Group) 企业成员之一，专注于企业信息化服务。广州今宏专注的领域包括CAD/CAM/PDM软件解决方案及咨询服务、模具成型分析解决方案与外包服务、客户化与咨询服务、设计与制造流程一体化。(来源: http://gdcad.com/about/ )

大纲

家电外观件对尺寸精度与表面光洁度要求较高；若家电产品的平整度不佳，将影响到后端产品装配，因此控制变形量是生产环节的重要关键。为了优化产品设计和成型参数，避免上述成型问题，业界已广泛使用模流分析软件进行生产前的仿真分析；其中家电、机壳产品、3C产品为主的厂商，更将模流分析视为产品设计与生产的标准化流程。广州今宏公司借助Moldex3D仿真分析，针对家电产品「播放器前盖」(图一) 进行设计变更与成型参数优化，成功帮助客户改善产品变形问题，并缩短成型周期，达到节省材料与成本。

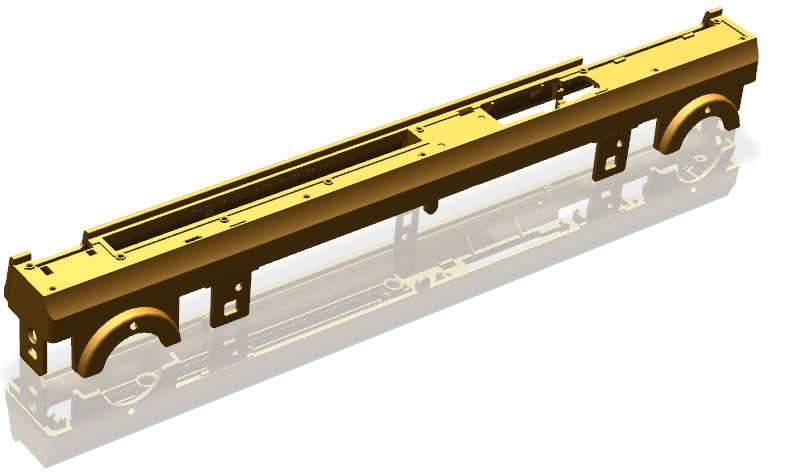

图一本案例为播放器前盖，其尺寸外观与精度要求甚高

挑战

• 产品收缩率分布不均匀，导致严重翘曲变形

• 成型周期过长

• 产品光泽面不能有缝合线、凹陷等外观缺陷

解决方案

使用Moldex3D eDesign仿真解决方案，在产品设计与制造初期掌握变形程度，以模拟结果为设计变更与优化制程参数的方向，成功改善产品变形问题，缩短成型周期。

效益

• X轴方向的变形量降低近40%、Y轴方向变形量降低45%、Z轴方向变形量降低了3%，成功达到产品尺寸稳定度的要求。

• 成型周期从35.2秒缩短为29.5秒，减少了5.7秒的成型周期，有效提升效率。
节省50％修模成本，提升经济效益。

案例研究

首先经由Moldex3D模流分析软件分析，得知该产品有充填流动不平衡的问题，导致保压不均匀、体积收缩不良产生变形；透过软件的翘曲变形仿真结果可以发现，产品在X方向呈现V形变形趋势　(图二)，可能导致日后组装困难。另外，Moldex3D保压仿真分析结果显示，产品的保压温度分布几乎都在冻结温度(135°C)以上，代表保压时间十分充足，可尝试减少保压时间。分析还显示冷却时间过长，因此希望藉由降低保压与冷却时间，改善成型周期过长问题。

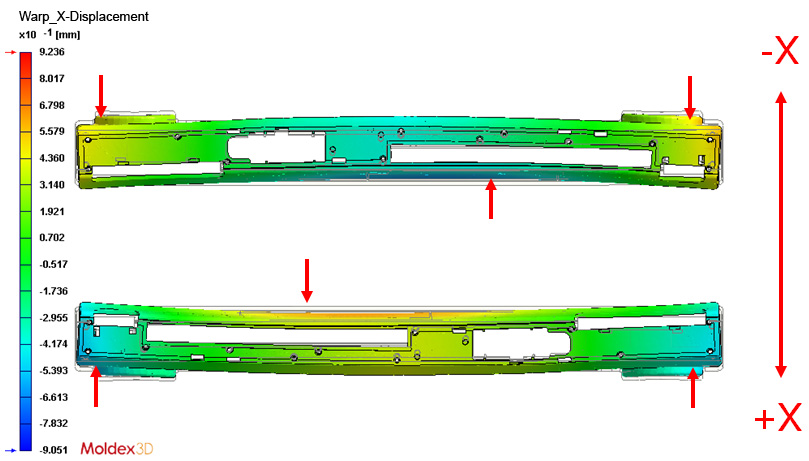

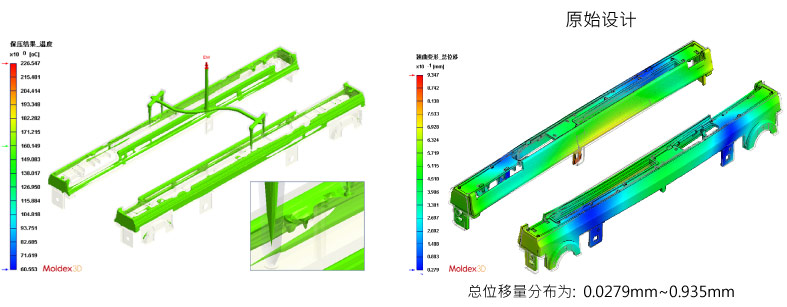

Moldex3D模流分析之如何克服家电外观翘曲变形、成型周期过长难题的图3 图二 X方向呈现V形变形趋势，可能发生组装困难

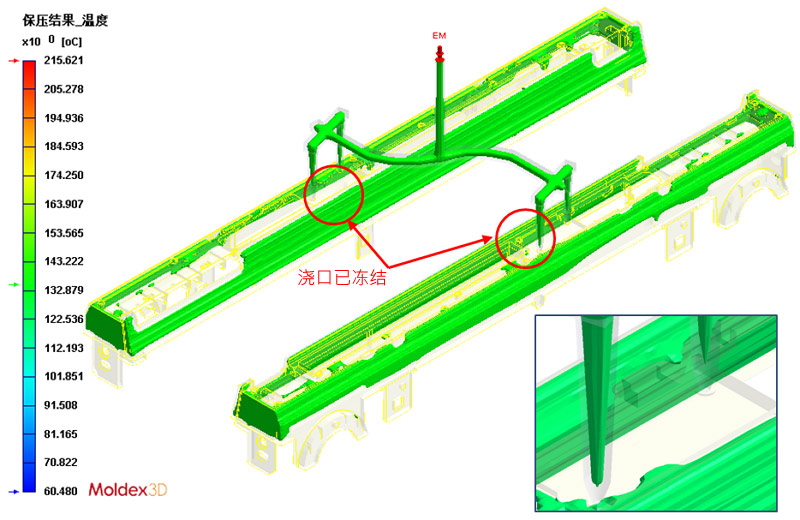

图三浇口已冻结，说明保压时间已经足够，可以尝试减少保压时间

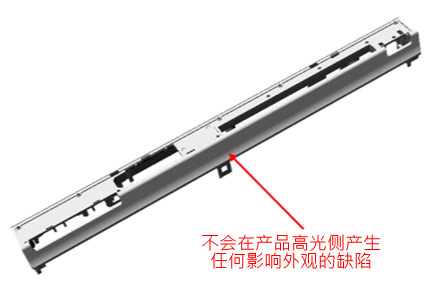

针对Moldex3D的模拟预测结果，开始进行原始设计(Original 1)设计优化，希望改善流动不平衡及缩短成型时间。由于原始设计的两点进浇方式导致流动不平衡，使产品出现收缩不稳定的现象，因此改为单点进浇，并选择在产品中间位置进浇(图四)。同时，也进行保压时间(8.7秒-7秒)与水温温度(55°C-25°C) 两个制程参数优化，以利缩短成型周期。

完成设计变更组1后，再次利用Moldex3D进行模拟分析后，获得以下结果和结论：

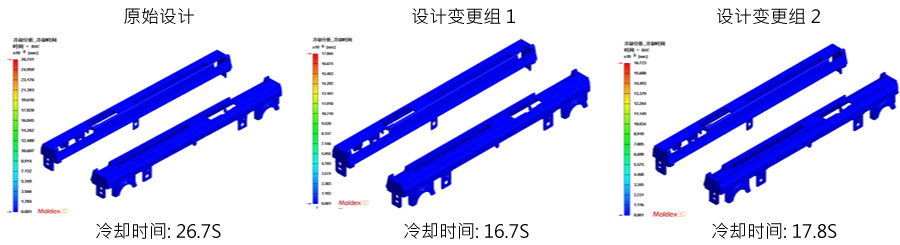

• 降低了水温，使温差增大，冷却效率提升且冷却时间缩短，但公母模温加大，也提升翘曲变形可能性。

• 改变进浇位置无法改善翘曲变形，再加上采用低模温可能使翘曲加大，因此改采修正产品肉厚方式进行第二组设变。

Moldex3D模流分析之如何克服家电外观翘曲变形、成型周期过长难题的图5

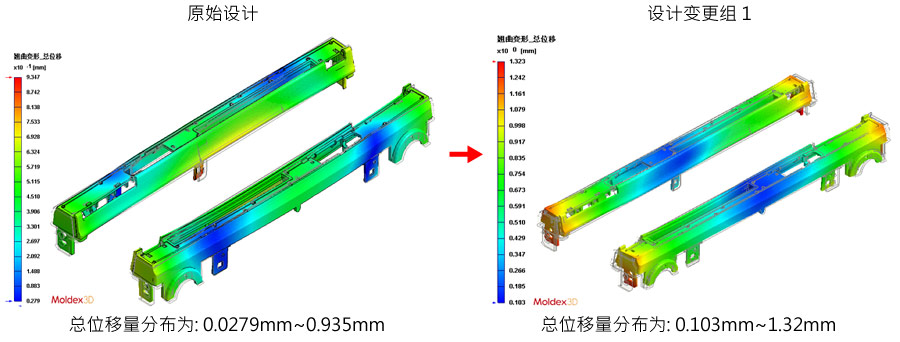

图五设计变更组 1(右)总翘曲变形量比原始设计(左)稍大

由于产品两侧肉厚不同，导致流动行为与体积收缩不均，即使进行设计变更组1，产品变形也无法获得明显改善，因此修正产品肉厚设计为下一步主要的变更方向。

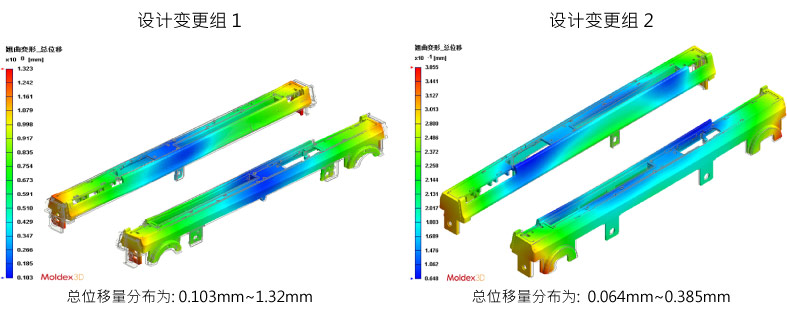

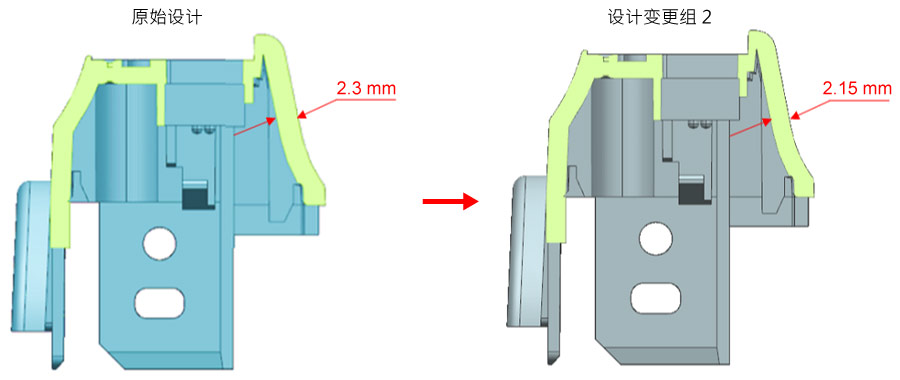

Moldex3D模流分析之如何克服家电外观翘曲变形、成型周期过长难题的图6 设计变更组2(Revised 2)沿用原始设计组的两点进浇方式，进浇位置也保持一致，水温则调整为25°C (同设计变更组1)。第二次的设计变更主要方向为修正较厚的一侧，减少0.15 mm 厚度(图六)，同时保压时间再降低为5秒，而冷却时间由原先20秒降低为18秒。
