ANSYS Workbench分析实例之橡胶件扩张过程仿真
橡胶扩张变形过程是个典型的非线性过程，而且包含了非线性中的三种情况：

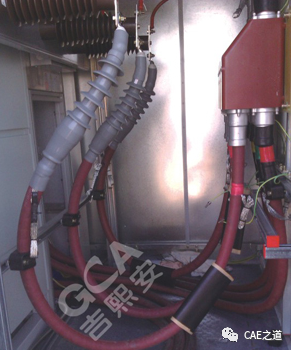

因此在仿真过程中，我们要认真关注计算的收敛性问题。下面我们以电缆冷缩终端为例，对橡胶件的扩张过程进行一个仿真，并得出冷缩终端的抱紧力。

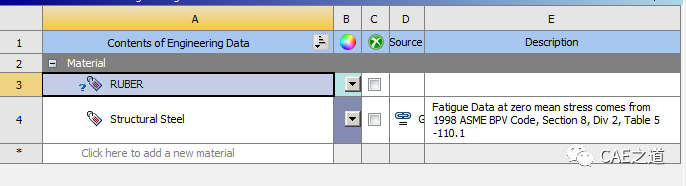

新建一个材料，命名为“RUBER”。

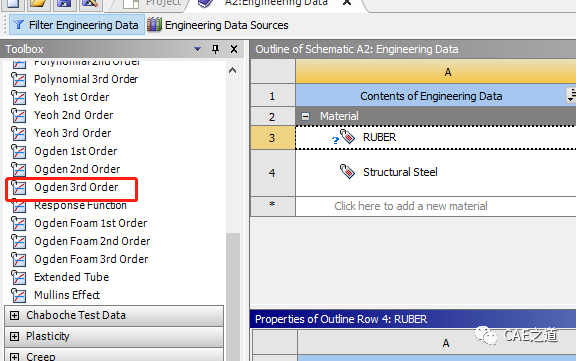

本次计算采用Ogden 3rd Order本构方程，双击Toolbox中的Ogden 3rd Order材料模型，将其添加到“RUBER”材料的属性中。

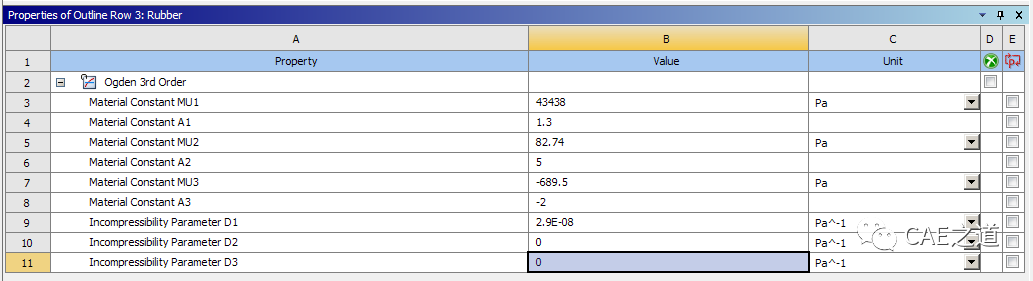

根据ANSYS Help中的数据，Ogden 3rd Order材料模型具体数值依次为：43438Pa、1.3、82.74Pa、5、-698.5Pa、-2、2.9E-8Pa^-1、0Pa^-1、0Pa^-1。
冷缩终端属于回转体，我们可以选择纵向截面的1/2，使用平面轴对称模型进行仿真，这样不仅不损失计算精度，同时也大大降低了计算量。

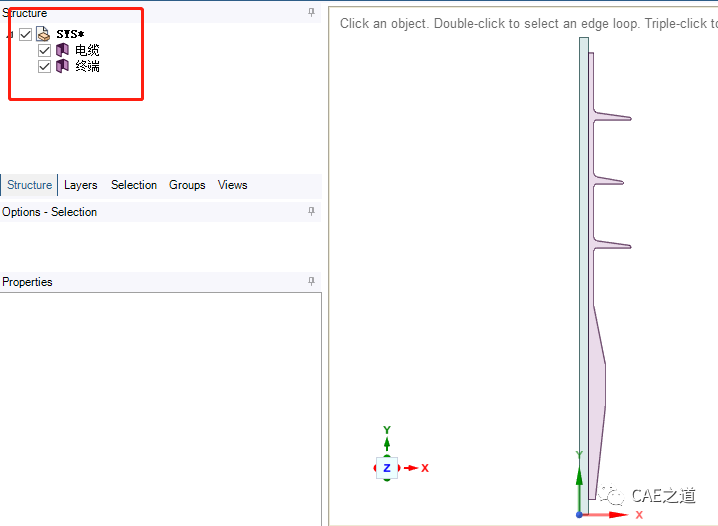

笔者在CAD中画了个冷缩终端的模型，导入到SCDM中，并将两个面模型分别命名为“电缆”和“终端”，几何模型如下图所示：

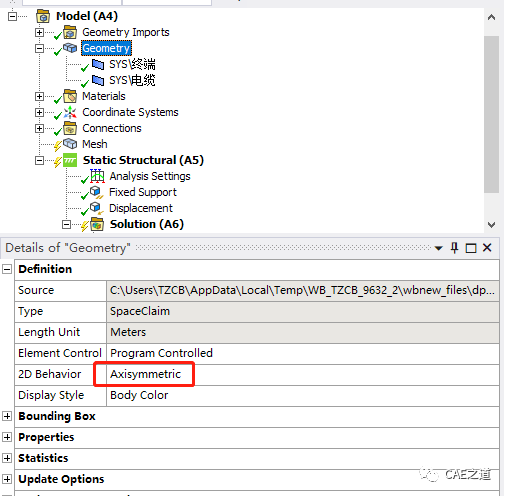

点击Geometry，将2D Behavior设置为Axisymmetric；
选择电缆，因为电缆材料参数笔者暂时未找到，所以材料默认为Structural Steel；

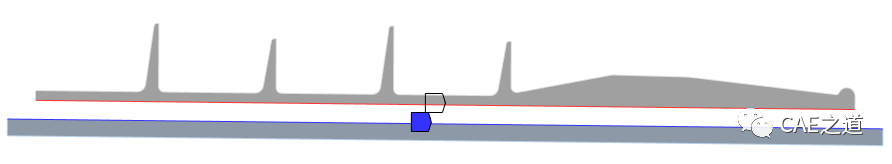

1. 接触边选择终端边，目标边选择电缆边；
2. 接触类型选择Frictionl（摩擦接触），摩擦系数设置为0.1；
3. 接触算法选择Normal Lagrange（法向拉格朗日算法）；

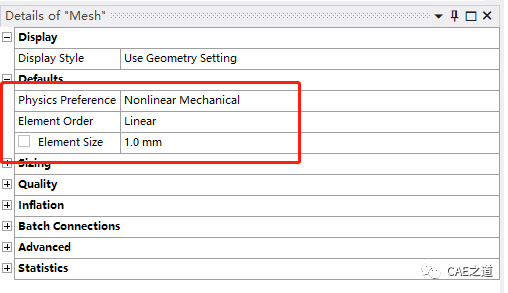

自由网格划分。网格物理选项设置为非线性结构，单元阶数设置为线性（低阶），网格尺寸设置为1mm。

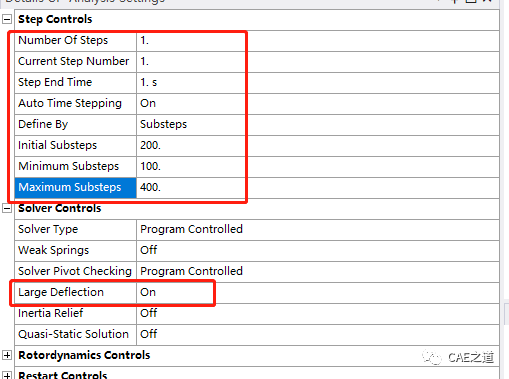

1. 自动时间步设置。打开自动时间步，并采用子步形式；
2. 子步设置。初始子步设置为200，最小子步设置为100，最大子步设置为400；
3. 打开大变形。Ogden 3rd Order材料要求分析时必须打开大变形。

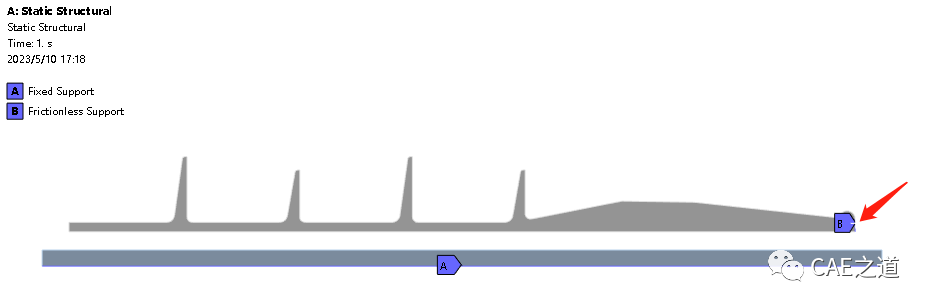

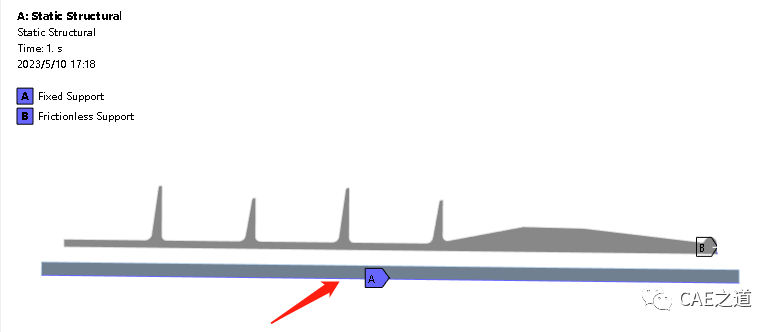

设置电缆中心线为固定约束A，同时为了方便计算，将终端底边设置为无摩擦约束B。
提取变形结果，如下图所示。
同样，我们可以在结果中插入接触工具Contact Tool，提取接触压力Pressure，如下图所示。
