仿真软件3 Abaqus到Nastran模型一键转换工具

Abaqus到Nastran模型一键转换工具

 iTranslator是集成在Abaqus/CAE中的一个模型转换接口插件，将Abaqus的模型一键转换生成Nastran的bdf文件



在土木领域的设计



由于很多的单位不认可abaqus的求解，所以只能nastran，而很多工程师都使用Abaqus/CAE做前处理，这样需要从Abaqus/CAE输出bdf文件到Nastran中分析。

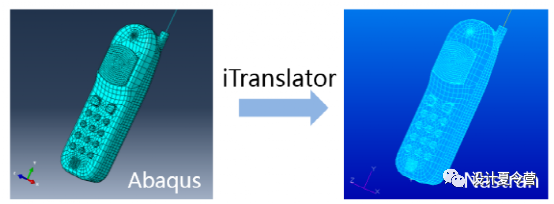

在Abaqus/CAE中自编了一个bdf转换插件（取名iTranslator），可以一键将Abaqus数据输出bdf文件，完美的解决了实际项目的问题。

优势

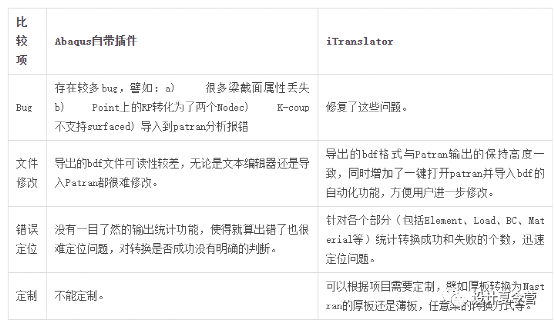

   自编iTranslator和Abaqus自带插件相比较的优势如下

使用方法

（1）在Abaqus/CAE中打开模型，譬如附件的手机模型mobile.inp，切换到Job模块。

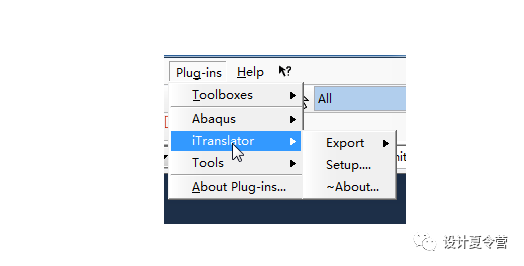

（2）在Abaqus菜单栏的Plug-ins里看到iTranslator插件的菜单。

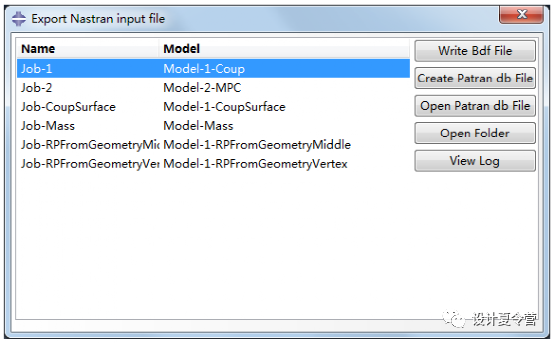

（3）点击iTranslator->Export->Nastran，弹出转换对话框

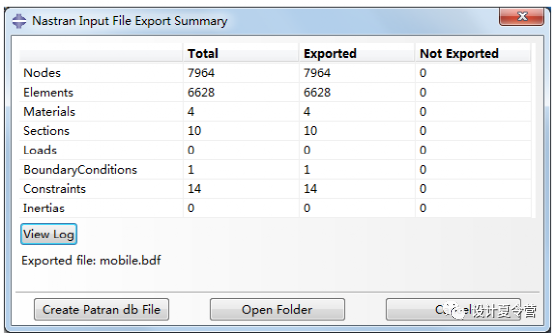

（4）选择某个job，点击Write Bdf File可以把Abaqus模型导出为Nastran的输入文件。导出完毕后，可以看到各个部分的统计信息

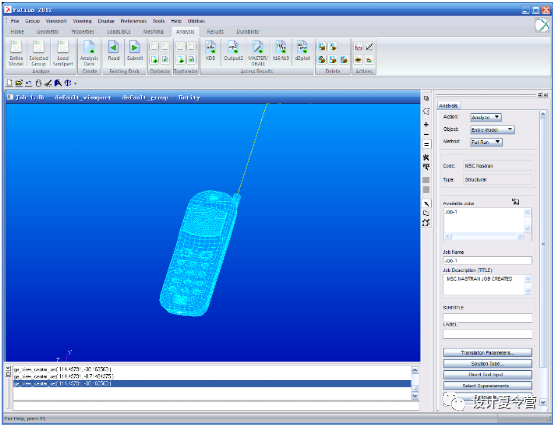

（5）点击Create Patran db File，插件将生成相应的db文件并用Patran打开，可以看到手机模型与Abaqus中的一致（在软件中可以将显示梁截面三维形状和板厚度的设置打开，可以更细致的对比三维模型）。

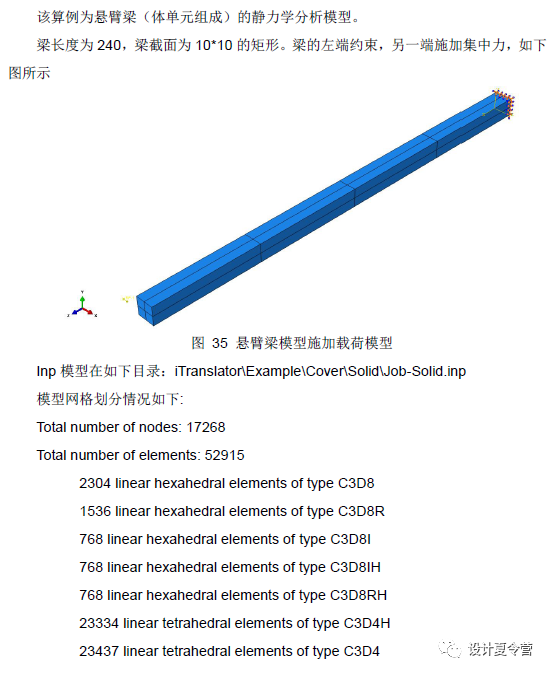

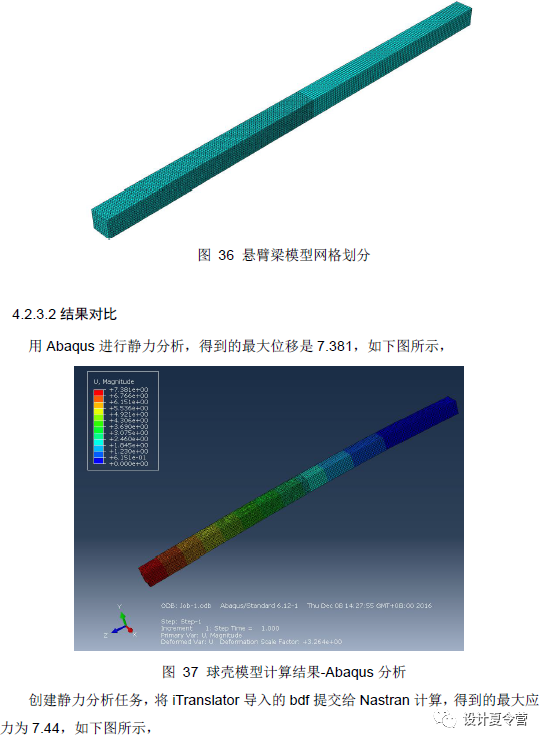

为了证明转换后信息没有丢失，我们分别计算Patran和Abaqus的分析结果，得到patran和abaqus的第一模态频率分别为195.31Hz和191.11Hz，两者结果基本一致，差异由求解器本身造成，转换接口没有问题。作为对比，­­你也可以尝试一下使用Abaqus自带的输出bdf插件，将发现转换后无法计算，因为很多属性都丢失了。



 转换正确的话，如果Abaqus能分析，一般Nastran也能计算，但网格不好或者节点被BC和Coup同时使用可能导致Nastran无法计算，因为Nastran的计算前的检查要比Abaqus严格。
