CAD怎么自定义线型？CAD线型要怎么修改自定义的文字？1个简单的自定义技巧！看即会！

CAD本身存在一些特殊线型，但是这些线型可能满足不了有些小伙伴的绘图需求，所以就需要自定义适合的线型。

本文将从以下几个方面展开。

1.CAD带文字线型，怎么修改文字

2.CAD怎么自定义线型

01

CAD带文字线型，怎么修改文字

按照行文逻辑，应该先写怎么定义自定义线型，然后再来介绍怎么修改。

但是，鉴于后台有小伙伴，有人咨询怎么修改线型里的文字。所以，我们先来解决问题的part。

按照遇到问题的解决逻辑，先在仅有的时间内把问题解决了，再去补理论，也是一种逻辑。

言归正传。

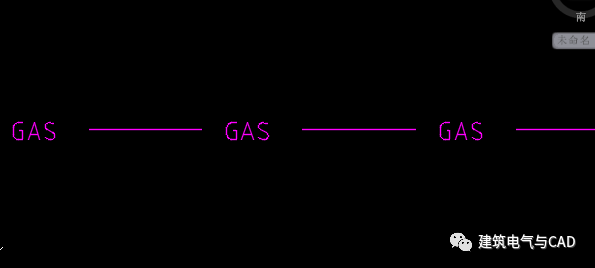

CAD本身就存在一些带文字线型，如下图所示。

那么，在绘图中需要带文字线型的小伙伴，除了可以通过自定义线型实现外。还可以直接通过修改现有线型。

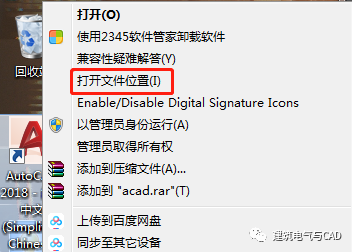

在桌面上——选择cad图标——单击鼠标右键——单击打开文件位置。

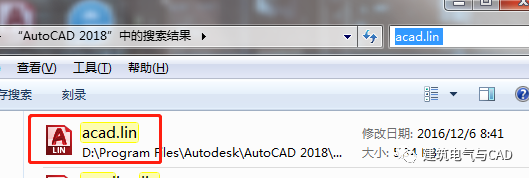

在打开文件中——搜索acad.lin文件。这个文件是cad的线型文件。

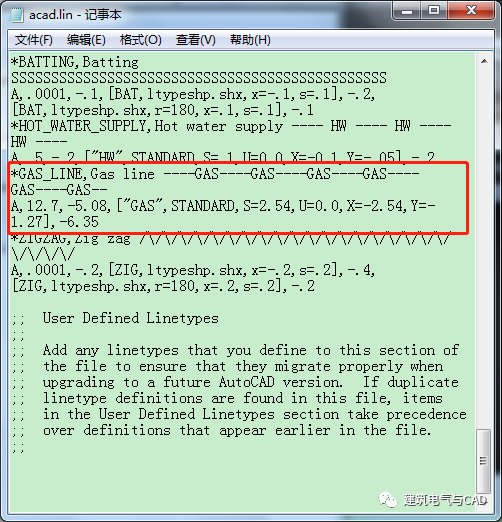

然后，在线型文件中，找到gas这个线型的定义语句。

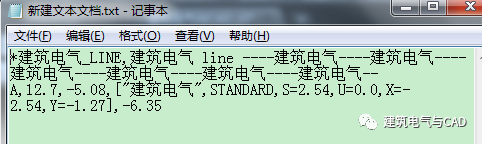

然后，复制出来，到一个空白记事本，把所有GAS文字，修改成你想要改成的文字，此处改为：建筑电气。

然后，保存文件，退出。修改文件扩展名为.lin。

打开CAD软件，CAD菜单——格式——单击线型。

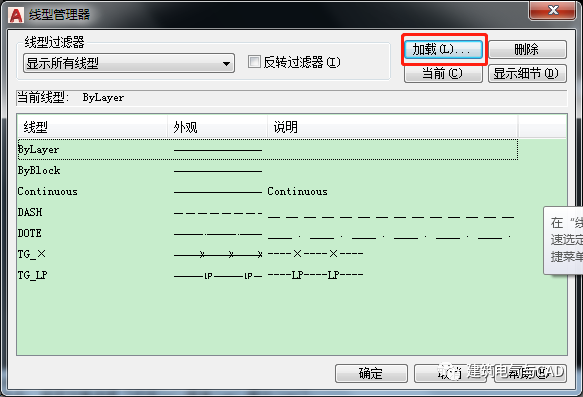

在弹出的窗口中，单击加载。

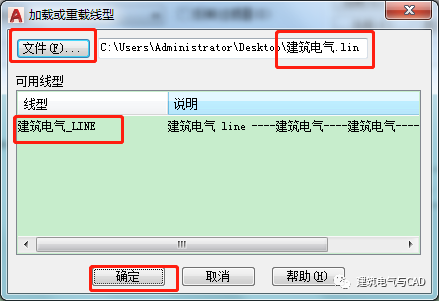

然后，单击文件——选择刚才创建的线型文件——选择线型——单击确定。

继续，单击确定。

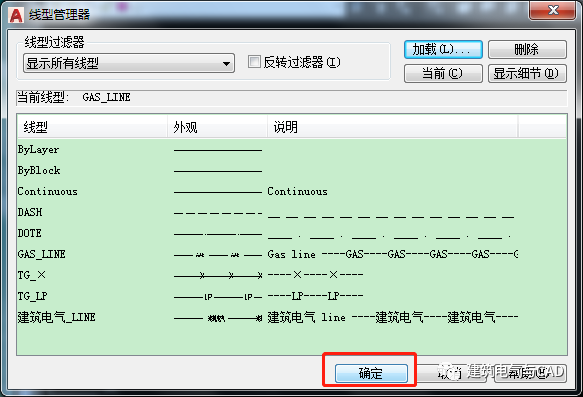

修改的线型，就会出现在线型列表中。

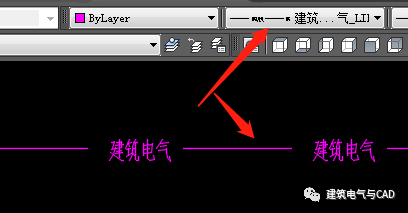

然后，就可以采用新修改的线型，绘图了。

以上图文步骤，看起来繁琐，但其实操作起来，用时很少。就像你读这篇文章一样，分分钟get。

02

CAD怎么自定义线型

以上其实就是一个极为简单的自定义线型过程。

所以，如果你不需要定义过于复杂的线型，以上使用足够了。

之后，会单独开一篇推文，详细介绍一下，自定义线型语句的代表含义。但是，这部分理论的东西，对于绘图人员而言，其实有些冗杂。

因为工作以绘图为主的小伙伴，其实更倾向于怎么解决问题，只想知其然的较多。知其所以然的需求，并不那么多。

所以，本文就不赘述了。下次，单开一篇推文。感兴趣的小伙伴，可以着重看。
