小样本规模船型优化策略的选择研究
陈骏喆，姜 栋，张 儒，张 明
摘 要
中图分类号：U661.31 文献标志码：A
船体型线设计是船舶总体设计的重要环节之一，型线对于船舶的水动力性能和经济效益有较大影响[1]。型线设计有母型改造法、系列船型法和自行设绘法等方法，这些方法依赖于设计人员的经验进行手动设计，再通过多轮模型试验迭代修改设计方案，最后形成型线方案。其共性问题是工作量大、效率低、成本高、周期长，且最终的型线方案并非理论上的最优方案[1-2]。
船型设计实现数字化以后，利用CFD数值模拟方法快速预报船型的水动力性能已成为船舶型线优化设计的常规技术手段。在此基础上，以数值计算得到的水动力性能为优化目标，通过算法对设计空间进行探索，最终获得满足约束条件的最优船型方案。谢玲玲等[3]通过建立多航速优化模型，对某高速客船首部兴波阻力进行了优化。伍蓉晖等[4]采用基于NAPA和CFD软件（传统经验模式）以及基于CAESES和CFD软件（先进数值评估模式）的一体化优化模式对2800TEU集装箱船阻力性能进行了优化。程宣恺等[5]通过数值模拟方法分析了巡逻舰的首部线型、尾楔形状以及轴支架布置对船体阻力及伴流的影响。陈京普等[6]通过CFD模拟开展了客滚船附体优化布置研究，考察了螺旋桨旋向对其收到功率的影响。
近年来，随着优化设计要求的提高，更多的设计变量被加入优化算法中以搜寻更优的船型方案，而如何解决高维优化时设计变量维度和优化方案数量之间的需求关系是目前业界重点研究的问题之一。刘强等[7]采用改进Sobol’方法对某集装箱船兴波阻力优化模型进行灵敏度分析并降维，研究结果表明降维后的优化模型收敛更快。张恒等[8]通过数值函数测试改进MODSA算法的优化性能，并将其应用于5100TEU集装箱船的兴波阻力性能优化。
本文以韩国船舶与海洋工程研究所的集装箱船（KRISO container ship, KCS）为研究对象，采用CAESES软件构建原始船型的参数化模型，以CFD数值计算得到的总阻力系数为优化目标，分别采用CAESES内置的传统优化算法和自研的Silverbullet优化算法对原始船型的阻力性能进行优化对比。
CAESES软件作为仿真驱动优化设计的一体化平台，具备参数化建模、连接外部仿真工具、自动优化三大核心功能模块。其中，参数化建模方法分为半参数化变形和全参数化曲面建模两种。半参数化变形方法通过构建参数化的控制线或控制面，将自身的变形以映射的方式施加在控制区域的船体曲面上，通过改变变形控制参数快速自动修改局部线型。全参数化曲面建模方法通过创建船体曲面的特征剖线，提取特征剖线的形状参数，沿控制形状参数变化的特征曲线进行参数化扫掠，从而生成船体曲面。
考虑到半参数化变形方法的灵活性以及可以完全还原原始船型的优势，本文采用该方法构建参数化模型，所使用的变形方法有：Delta Shift, Freeform Deformation和Lackenby方法。
Delta Shift方法的变形原理是通过自定义的控制曲线（delta curve）作为所限定区域的船体曲面上点坐标的变化函数，通过曲线上点坐标的变化来控制曲线的变化。如对KCS船原始模型的球鼻艏长度进行变形时，通过p1和p2这两个控制点建立控制曲线C1，p1点固定不动，由控制点p2的z坐标变化来控制曲线C1在高度方向上的变形，两点的高度差即为曲线在高度上的最大变形量，在两点的x坐标区域内，任意x坐标都对应曲线C1上不同的高度变形量，将此变形量分布映射到球鼻艏曲面所对应x位置的点坐标上，并指定将变形量加在该点的x坐标上，就可以实现对球鼻艏长度的变形，如图1所示。
同理，当对艉封板高度进行变形时，在高度方向上再增加一条控制曲线C2，由C1变形导致艉封板高度变形的过程中，曲线C2可以约束船体尾部曲面甲板所在高度上点坐标的位置变化，使甲板所在高度的变形量为0。艉封板高度变形效果如图2所示。
此外，还采用FFD（freeform deformation）变形方式对船体首部入流段、船体尾部去流段以及球鼻艏进行局部变形。FFD是一种网格自由变形方法，其基本原理是通过创建一个控制体，将控制体定位到需要变形的船体曲面位置，调整控制体范围将船体曲面包含其中，在控制体内部划分一定数量的控制点，建立控制点坐标和船体曲面上点坐标之间的函数关系，以部分控制点坐标的变化映射船体曲面上点坐标的变化，实现船体曲面的变形，变形效果如图3所示。
|
|
|
| （a）艉部 |
（b）艏部及球鼻艏 |
图3 船体曲面变形
最后，使用Lackenby方法以静水力计算得到的横剖面面积曲线（SectionalAreaCurve）作为变形对象，通过棱形系数和浮心纵向位置的变化函数重构横剖面面积曲线，使得船体各站位型线发生平移，从而生成新的船体型线，如图4所示。
采用水动力分析软件SHIPFLOW预报船型方案的阻力，按照流体性质将总阻力分为两部分，第一部分通过势流计算模块XPAN求解兴波阻力，第二部分通过黏流计算模块XCHAP求解黏性阻力，则总阻力为
式中，CT为总阻力系数，CW为兴波阻力系数，CV为黏性阻力系数，CF为摩擦阻力系数，CPV为黏压阻力系数。
式中，Ri为体积力，v为运动学黏性系数，ui为时均速度分量，ρ为流体密度，p为时均压力，t为时间。
势流计算域取船首向前0.5Lpp，船尾向后1.1Lpp，船宽方向1.05Lpp，Lpp为船长。以medium的网格尺寸生成船体和自由液面网格，总的面网格数为6 723，计算域和所生成网格如图5所示。
图5 计算域与面网格

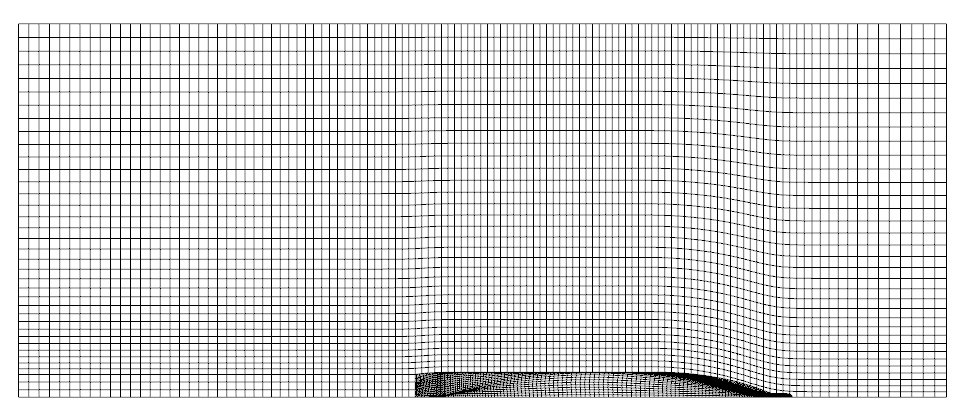

根据计算区域的不同，黏流计算分为Zonal方法和Global方法，Zonal方法仅在船尾部1/3及尾流场区域划分体网格求解RANS方程，而Global方法则在全船范围划分体网格进行求解。相比而言，Global方法的计算时间长，但可以提高计算精度。文中采用Global方法以medium的网格尺寸生成体网格，网格数为174万，网格如图6所示。

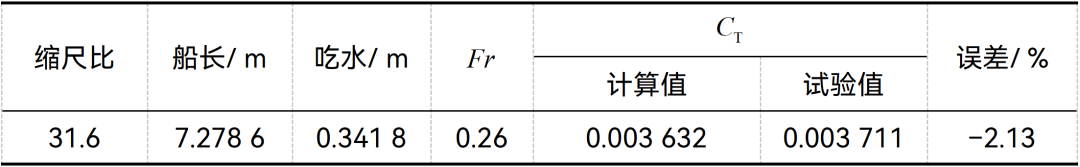

为了验证SHIPFLOW软件用于后续优化研究的可行性和可靠性，将原始模型设计工况下的阻力计算结果与试验值进行对比，如表1所示。对比结果表明计算精度良好，可以用于相同工况下阻力性能优化的研究。
1. 优化问题

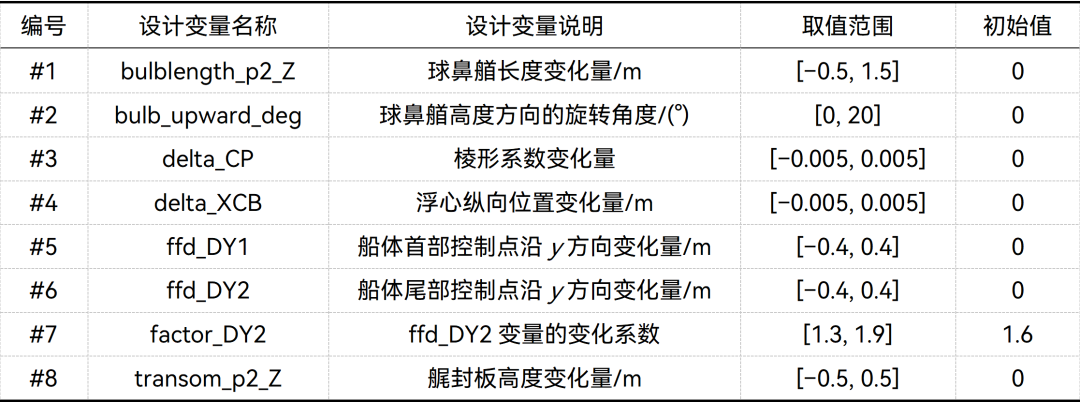

以构建的KCS船参数化模型的8个变形参数为设计变量，当设计变量改变时，CAESES软件会自动重构船体几何，生成新的船型方案，通过内部接口将模型自动提交给SHIPFLOW软件计算设计工况下的总阻力系数，在满足排水体积和浮心纵向位置的变化范围分别在±0.5% 和±1.0% 以内的约束条件下，对总阻力系数进行最小值优化，得到阻力性能最优的设计变量组合，即最优型线优化设计方案。8个设计变量的取值范围如表2所示。
本文选择CAESES软件内置的部分试验设计（DOE）算法和优化算法，并与自研的Silverbullet算法进行优化对比研究。试验设计算法选择的是DOE算法库中的Sobol算法。Sobol算法是一种随机正交算法，可以保证设计空间采样的均匀性。优化算法选择的是Tsearch和NSGA-Ⅱ算法。Tsearch算法属于梯度型优化算法，以给定的初始值为优化起点，沿求解得到的最优性能提升方向以一定步长移动一次，得到新的初始值，重复上述求解步骤，直到计算收敛或达到最大求解次数。NSGA-Ⅱ算法中NS表示非支配排序，其本质思想是保证多目标优化时，求得的优化结果不会倾向于某个优化目标，影响“自然选择”；GA表示遗传算法，是优化求解的基本逻辑，即模拟生物进化规律，优胜劣汰；Ⅱ表示第2代算法。Silverbullet算法整合了智能采样技术和耦合优化技术，以及一套核心的参数指标动态协调全局优化和局部探索力度，从而实现在小样本计算规模下优化性能的提升。对于无法精确给定取值范围的设计变量，Silverbullet算法还提供了独有的智能边界探索（bound break）模式，该模式能够不以额外增加探索次数为代价，智能地突破不当的边界约束，主动探索被忽略的高效设计空间。
上述试验设计方法和优化算法既可以单独使用，也可以组合成优化策略使用，从Tsearch和NSGA-Ⅱ算法理论来分析，如果给定一个好的初始值，无疑会提高优化效率。因此，将Sobol算法作为优化算法使用的前置采样算法，在设计空间内均匀地采集一定数量的样本点，通过样本点的计算选出阻力性能最优的设计方案作为后续优化的初始方案。以总的优化次数（采样+优化）为变量，比较不同优化策略在不同优化次数下的最优解和阻力性能提升效果，优化结果对比如表3所示。表中，原始模型的总阻力系数CT为0.003 632，NSGA-Ⅱ算法遗传代数为10代，每代种群规模为12个。

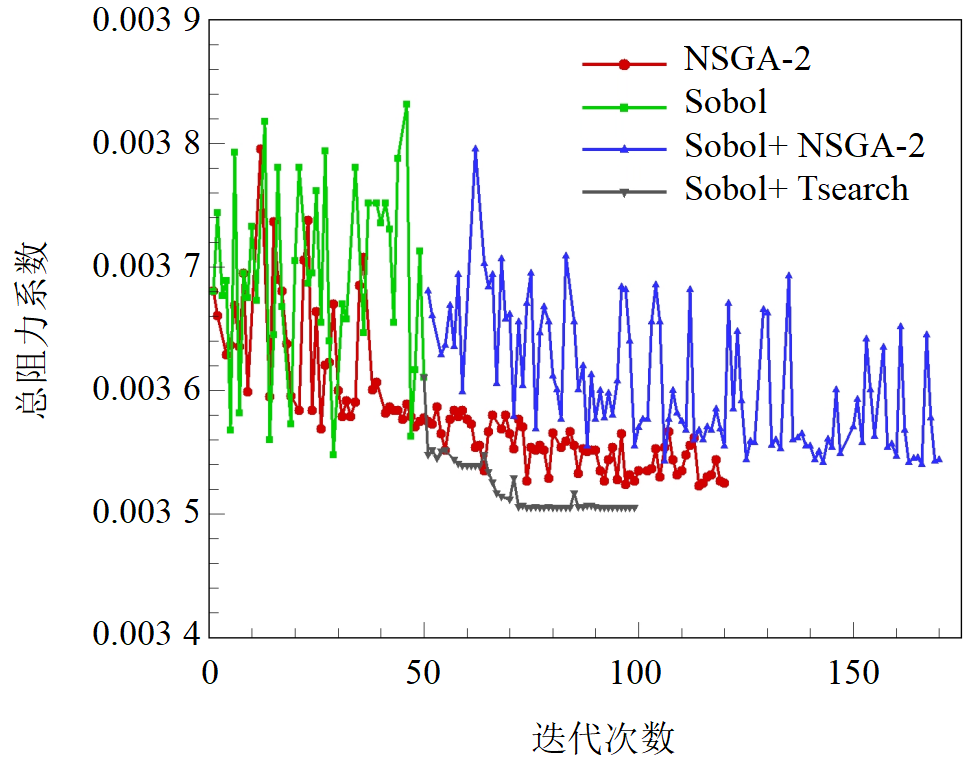

图7(a) 所示为CAESES软件不同优化策略历程对比。Sobol算法是采样算法，并不是优化算法，所以图中展示的是采样历程。优化算法中只有Tsearch算法具有收敛趋势，而NSGA-Ⅱ算法虽然有一定的优化效果，但从优化历程来看，并没有任何收敛趋势，这也说明了NSGA-Ⅱ算法对数据规模有极大的需求。图7(b) 所示为Silverbullet算法不同模式优化历程的对比，在给定的设计空间内进行优化时，Silverbullet算法已经有收敛趋势，而当可以跳出当前设计空间进行探索时，相同优化次数下，Silverbullet算法的收敛性不明显，增加优化次数后，优化效果的确得到了进一步提升，同时有向下收敛的趋势。
| （a）CAESES软件 | （b）Silverbullet算法 |
图7 CAESES软件和Silverbullet算法优化历程对比

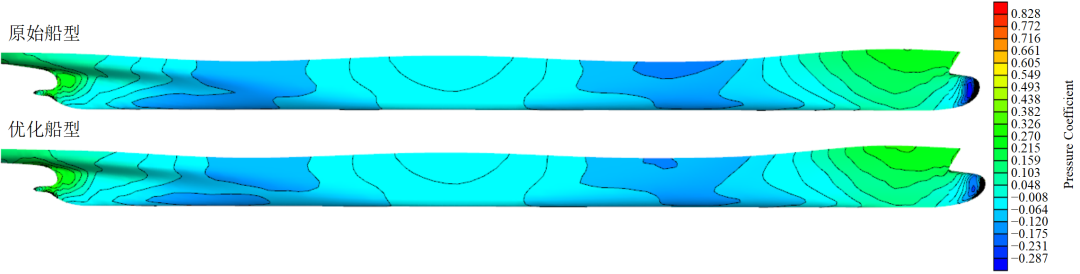

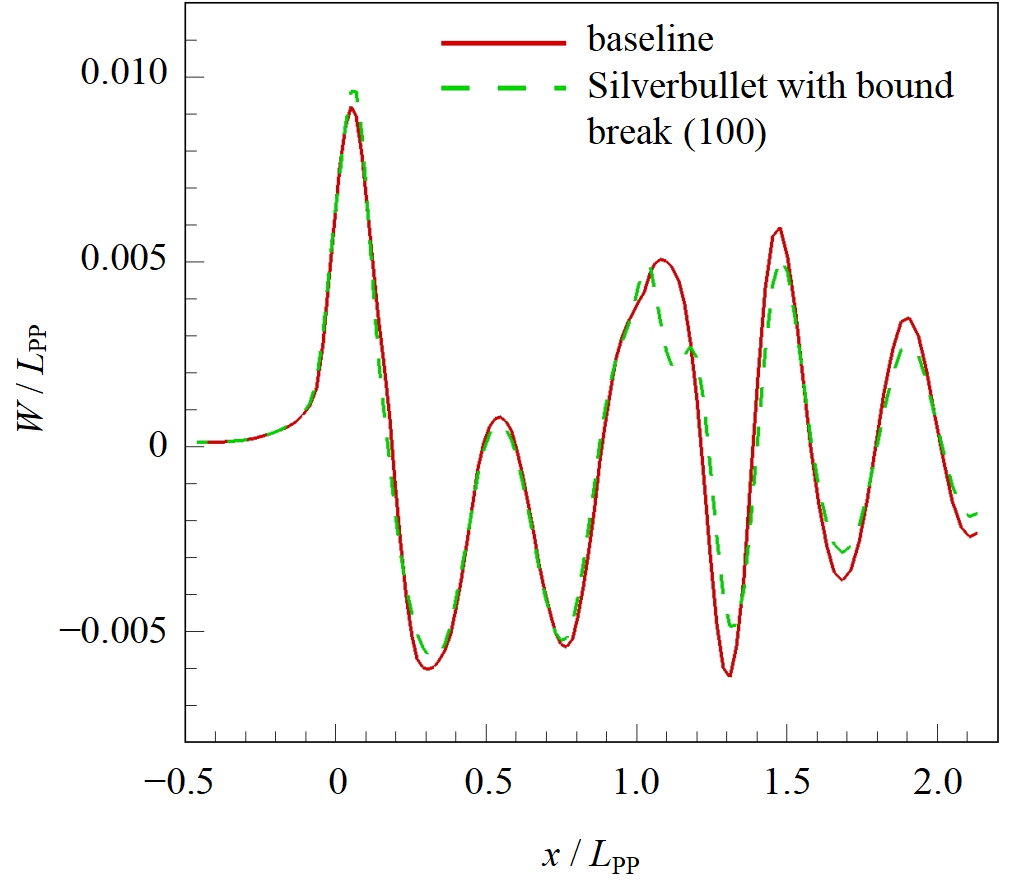

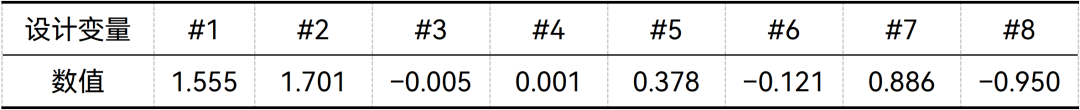

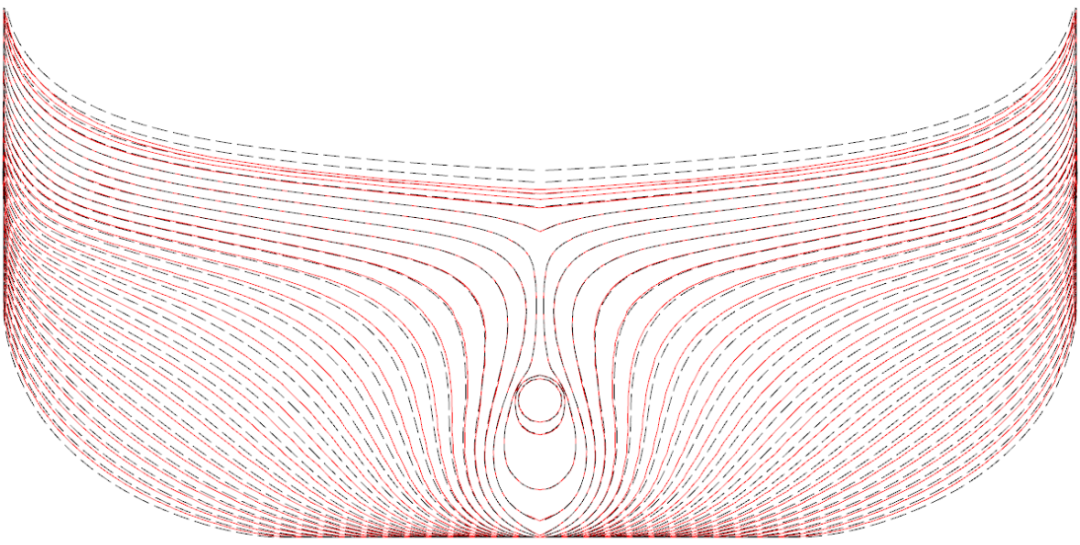

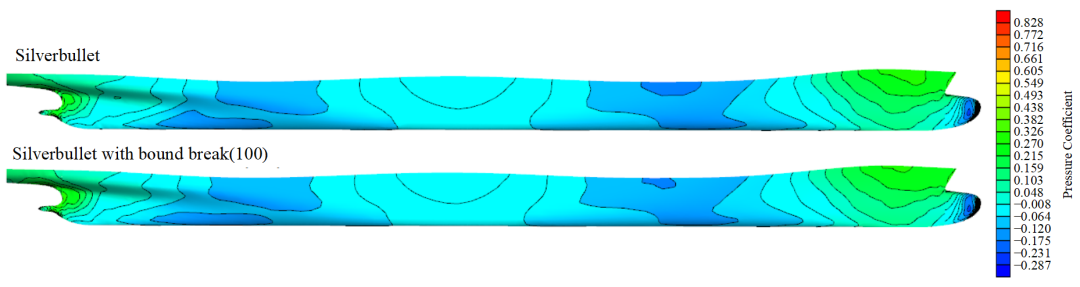

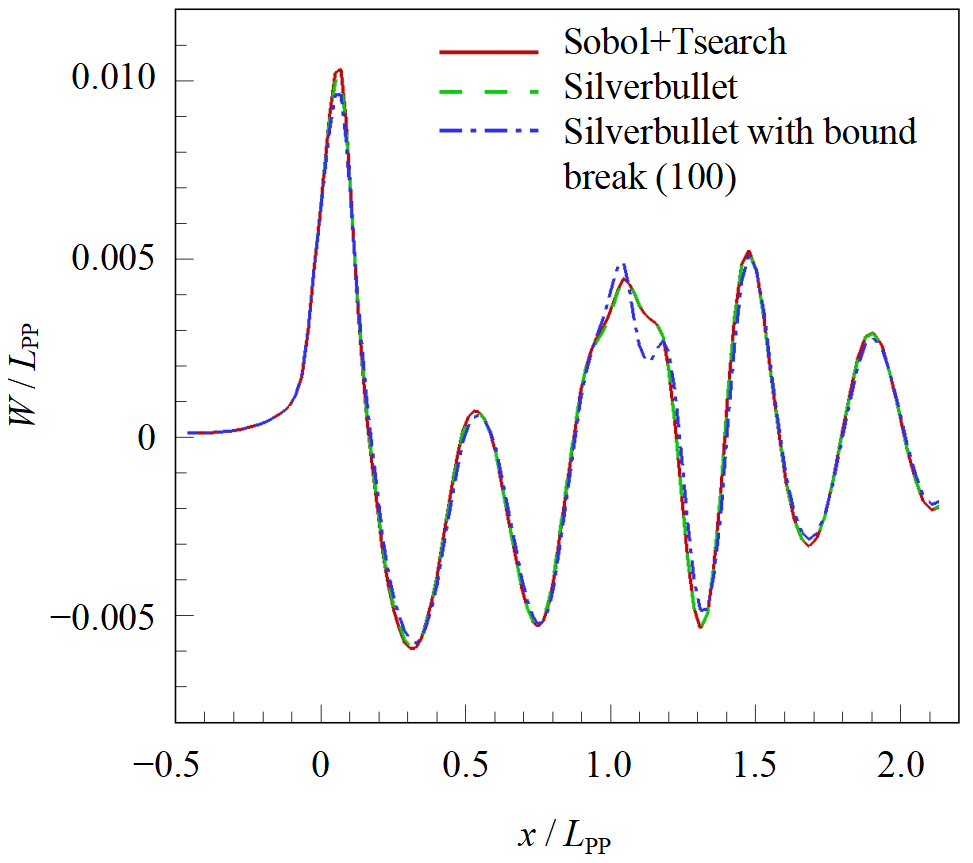

将Silverbullet with bound break (100) 优化策略的优化船型与原始船型进行对比，优化船型的设计变量数值如表4所示。由表可知，优化船型的部分设计变量数值是在设计空间边界外的，优化线型的光顺性满足设计要求。优化线型较原始线型在球鼻艏处长度有所增加，略微上翘，艉部线型也有所削瘦，如图10所示。图中，虚线为原始线型，实线为优化线型。从图11也可以看出，优化船型的船体表面压力分布和自由液面波幅较原始船型都得到了改善。
| （a）艉部线型 | （b）艏部线型 |
图10 优化前、后的船体线型对比
在船型优化设计过程中，由于单次仿真计算成本较高，因此能够进行优化探索的次数有限。本文针对百次左右计算规模，选择不同优化策略对KCS船阻力性能开展了优化研究，通过优化结果的比对和分析，得到以下结论：
（1）基于参数化建模技术和CFD技术的一体化设计方法能够有效地对船型进行优化设计，相比于传统的设计手段，该一体化设计降低了对设计经验的依赖，自动化程度和效率更高。
（2）CAESES软件提供的Tsearch优化算法在优化结果上有一定优势，但梯度型算法对优化问题和初始值的要求比较高。
（3）Silverbullet优化算法相比于传统优化算法有更高的优化效率，在相同优化次数下，探索到了阻力性能更优的设计方案，鲁棒性较强。
（4）搭载设计边界智能突破技术的Silverbullet优化算法能够突破人为设定的边界，从优化船型实用性角度考虑，当突破原本设计空间进行优化时，应该考虑增加更多的设计约束。
