VirtualLab：渐变折射率透镜的构建和建模

摘要

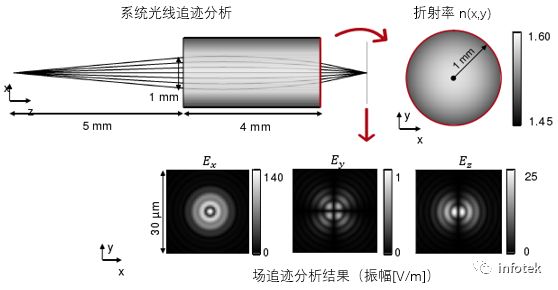

VirtualLab以一种人性化的方式对渐变折射率镜头进行设计。此外，这种折射率调制透镜可以通过光线追迹和场追迹进行分析。在这个用例中，我们将展示在VirtualLab中配置一个渐变折射率透镜的简易性，并展示不同传播引擎分析的仿真结果。为了说明这一技术，使用了一个简单的设置，其中包括一个球面波、一个渐变折射率透镜组件和一个探测器来显示焦点和透镜后的电磁场分量。



建模任务



• 如何构建GRIN透镜。

• 如何对其进行光线追迹和场追迹分析。





GRIN透镜的构建

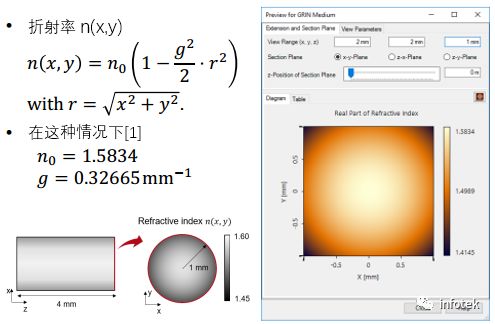

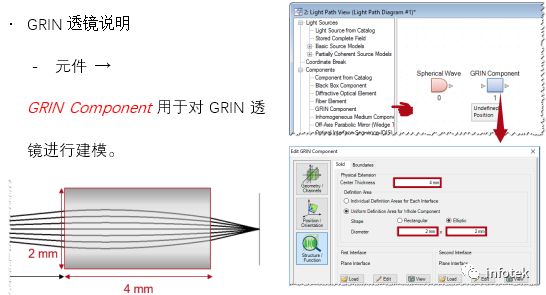

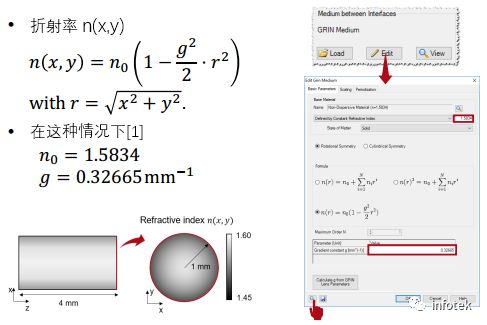

GRIN透镜：GRIN介质



 [1] Riedl, M.J., Optical Design Fundamentals, SPIE Press (2001)

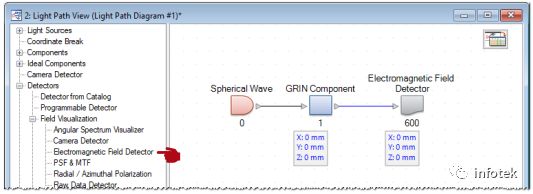

系统设置：探测器和连接

· 探测器说明：

− Electromagnetic Field Detector 用于探测图像

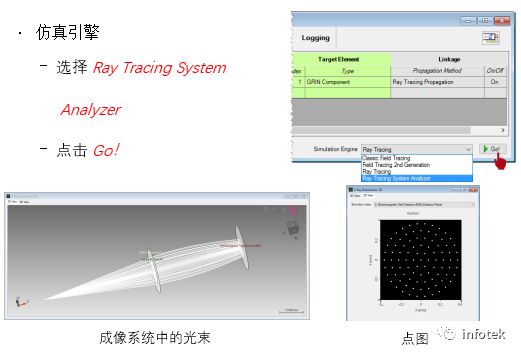

仿真结果：光线追迹分析

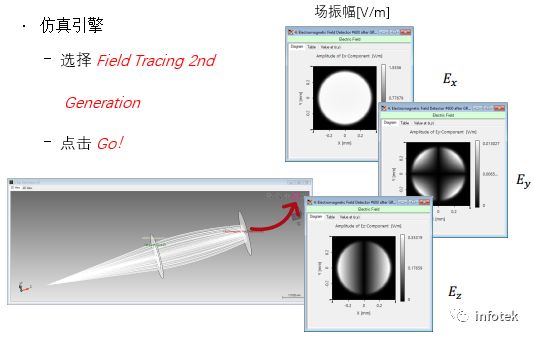

仿真结果：场追迹分析

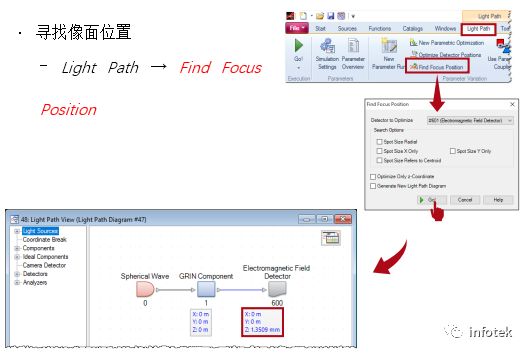

系统设置：寻找像面

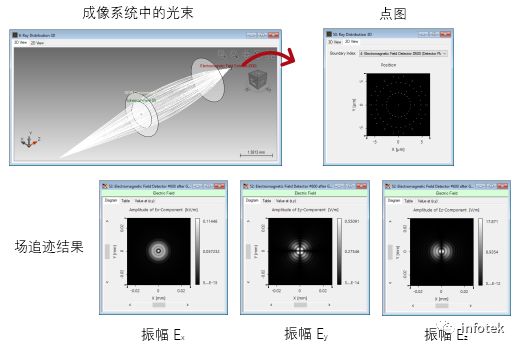

仿真结果：光线分析和场追迹分析
